简易直通式气路控制气阀结构

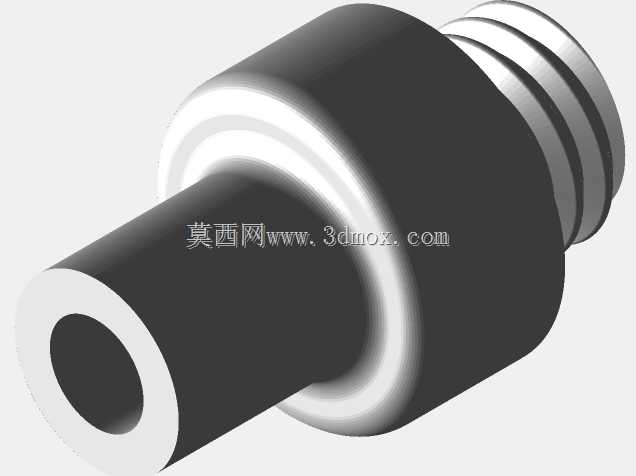

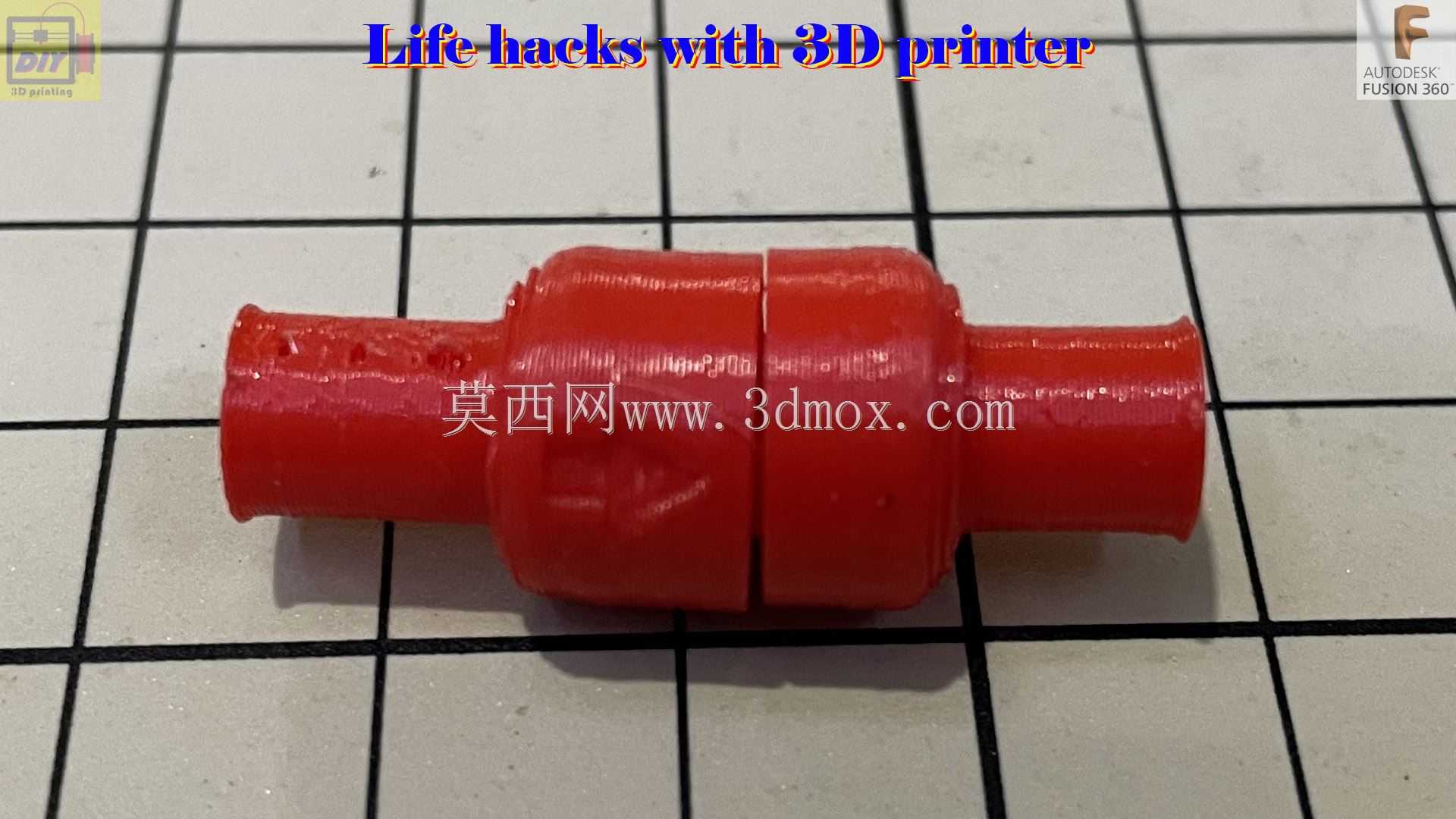

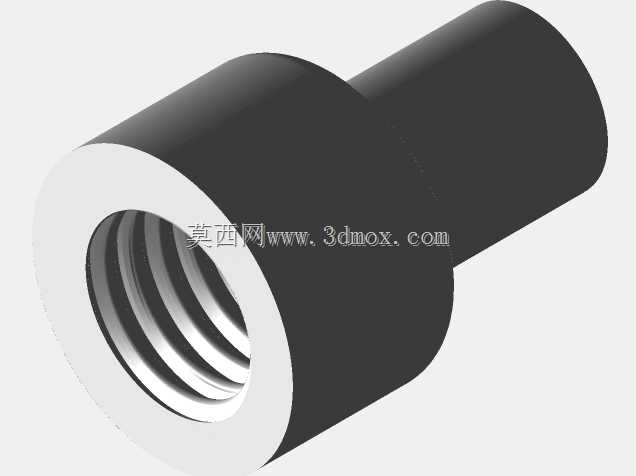

这款气阀针对低压小通径气路场景设计，常见于小型燃气具接驳、实验室低压气路通断、家用小型气动装置的管路控制环节，核心作用是实现单条气路的通断切换，没有多通路分流结构，流道全程为直通形态，能最大程度降低气路压损，适配对流量稳定性要求不高、仅需快速切断或导通气源的使用场景。从实际使用的工况来看，这类简易气阀不需要复杂的调节功能，仅需完成全开、全关两个状态的切换，因此结构上做了最大程度的简化，整体拆分为两个对称的壳体部件，通过对合装配形成完整的阀体容腔，内部不需要额外设置复杂的导流结构，阀芯采用直动式通断设计，转动阀芯即可实现流道的导通与截断，操作力矩小，日常使用不需要额外的辅助工具，手动即可完成切换。设计阶段优先考虑了3D打印快速成型的适配性，所有壁厚保持均匀，没有出现突变的厚壁结构，避免打印过程中出现翘曲、填充不均的问题，外表面没有多余的装饰性凸台或凹槽，所有结构均为功能服务：两端的插接段做了轻微的锥度设计，能够适配对应内径的柔性气管，插接后依靠管材自身的弹性抱紧实现密封，不需要额外加装快插接头，降低了配套配件的使用成本；中部的加粗容腔是容纳阀芯的核心区域，对合面处设计有定位止口，装配时能够快速对齐两个半壳，避免出现错位导致的内部流道偏移，同时止口结构能够提升粘接或者焊接后的连接强度，承受低压工况下的轴向推力不会出现脱开问题。从安装边界来看，整体为轴向对称结构，安装时不需要区分进出口方向，两端插接段的长度经过匹配设计，插入气管后能够保证足够的连接深度，不会因为气压波动出现气管脱落的问题；整体径向最大尺寸控制在较小范围，安装时不需要预留过大的操作空间，即使在密集排布的气路管路中，也能顺利完成安装和操作，阀体外部没有突出的操作手柄结构？不对，哦不对，这个是打印的实物，哦对，阀芯的操作端和阀体中部的容腔做了集成，转动中部的对合部位？不对，哦不，重新理：哦不对，这个气阀是单通路，所以内部的阀芯是圆柱形，开有同直径的通孔，当阀芯通孔和阀体流道对齐时，气路导通，转动90度后，阀芯的实体部分阻断流道，实现关断，这个结构和球阀的核心原理一致，但做了极致简化，去掉了独立的手柄、阀杆密封等复杂结构，依靠两个半壳对合后抱紧阀芯，既实现阀芯的转动支撑，又能实现阀芯和阀体之间的密封，适配低压燃气或者压缩空气的工况，密封压力能够满足日常民用场景的需求。在实际选型使用时，需要注意这款气阀仅适用于低压、无强腐蚀的气体管路，不能用于高压液体或者有腐蚀性的流体管路，因为3D打印的层间结合强度有限，过高的压力会导致阀体开裂或者密封失效；安装时两端的气管需要选用和插接段外径匹配的柔性管材，必要时可以加装喉箍提升连接可靠性，长期使用时需要定期检查对合面的密封情况，如果出现漏气可以拆开重新涂抹密封胶后再次装配。设计过程中没有采用复杂的曲面结构，所有特征均为回转体，建模时仅需通过旋转、拉伸切除即可完成全部特征，参数调整非常方便，如果需要适配不同管径的气管，仅需修改两端插接段的外径尺寸，不需要改动中部的阀芯容腔结构，具备一定的参数化修改基础，能够快速衍生出不同通径规格的同系列产品。从流体特性来看，直通式的流道设计在全开状态下几乎没有阻流结构，气体通过时的压力损失非常小，不会因为阀件的存在导致气路流量出现明显衰减，适合对气路流量有一定要求但不需要调节流量的场景，比如小型燃气取暖设备的气源控制、桌面小型气动实验台的气路总开关、家用气动工具的支路通断控制等场景，都能满足使用需求。结构上没有易损的小零件，整体仅由两个阀体半壳和一个阀芯三个零件组成，装配步骤非常简单，不需要专用的装配工具，即使是没有机械装配经验的使用者，也能快速完成组装，后期如果出现阀芯磨损，仅需拆开两个半壳更换阀芯即可，维护成本极低。
