带手动扳杆法兰式弹簧压力控制阀

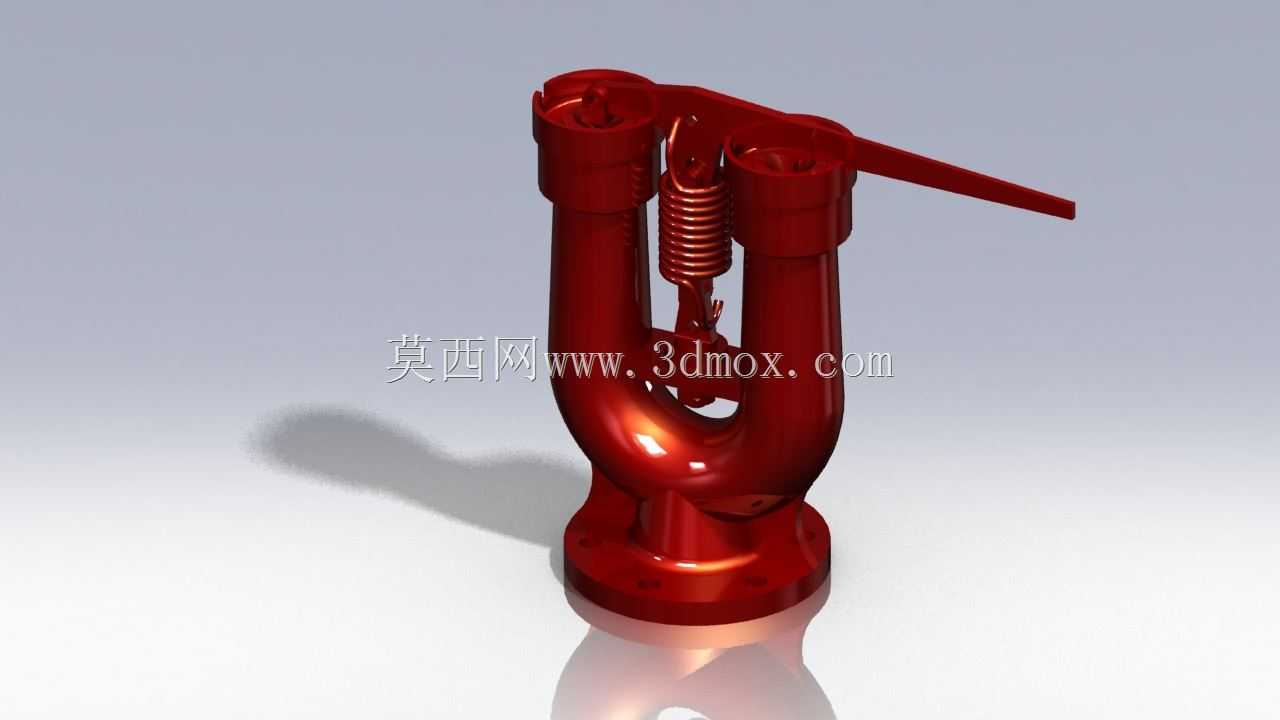

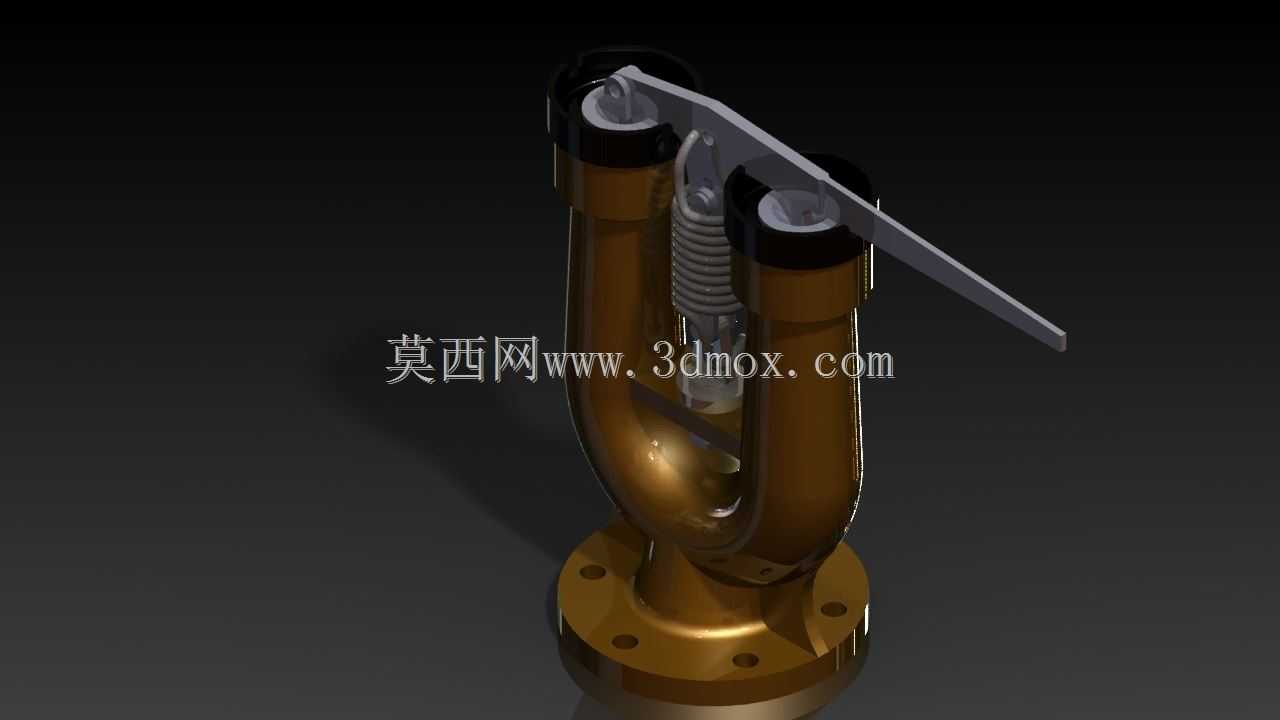

这类带手动扳杆的弹簧式压力控制阀，常被用在蒸汽锅炉、压缩空气储罐、工业给排水管路以及小型化工承压系统的管段上，核心作用是在系统压力超过设定阈值时自动开启泄压，避免承压容器、管路因超压出现破裂、泄漏甚至爆管风险，附带的手动扳杆则支持运维人员在日常巡检、停机检修时手动开启阀瓣，完成泄压操作、校验阀件动作灵活性，也可在应急状态下快速手动卸除管路压力。从结构设计逻辑来看，整体采用U型双腔流道布局，底部为带螺栓孔的圆形法兰连接端，安装时可直接与管路端部的配对法兰通过螺栓紧固，法兰密封面可根据实际工况适配平面、凸面等不同形式，密封垫片可根据输送介质特性选择橡胶垫、金属缠绕垫等不同材质，保证连接位置的密封可靠性。阀体内腔分为进液侧与出液侧，进液侧直接连通底部法兰的介质通道，介质压力直接作用在阀瓣密封面下方，阀瓣上方通过预紧压缩的弹簧提供向下的密封压力，当介质压力产生的向上推力超过弹簧预紧力时，阀瓣被顶起，介质从阀瓣与阀座的间隙流入出液侧，从阀体侧面的出口排出，实现超压泄放。顶部的手动扳杆通过杠杆结构与阀瓣上部的阀杆连接，扳动扳杆时可通过杠杆放大作用力，直接克服弹簧预紧力顶起阀瓣，无需依赖系统压力即可实现手动开启，扳杆的铰接位置做了限位设计，避免扳动角度过大造成结构磕碰、弹簧过度压缩失效。设计过程中首先要明确阀件的公称压力等级与整定压力范围，弹簧的刚度、预紧压缩量直接决定泄压阈值，建模时需要先确定阀座通径，根据额定泄放量计算阀瓣的有效密封面积，再匹配对应参数的弹簧，保证泄压时的排放量满足系统超压工况的泄放要求，避免泄放能力不足导致系统压力持续升高。阀体的U型流道设计要兼顾介质流动阻力与结构强度，流道转角位置做圆弧过渡，减少介质高速流过时的冲蚀与紊流，阀体壁厚根据公称压力对应的强度要求计算，法兰端的螺栓孔数量、孔径、孔位分布严格遵循对应公称通径、压力等级的法兰标准，保证安装时的互换性，避免现场安装出现孔位错位、连接不匹配的问题。安装边界方面，底部法兰的外径、螺栓孔中心圆直径、密封面尺寸均符合对应法兰标准，阀体整体高度、出液口的朝向与位置需要预留足够的操作空间，保证手动扳杆的扳动行程范围内无其他管路、结构件遮挡，运维人员可直接站在阀件旁操作扳杆，无需额外拆除周边附件。阀杆与阀体上盖的配合位置设置导向结构，保证阀瓣升降过程中始终与阀座保持同轴，避免出现偏磨、密封面错位导致的内漏问题，弹簧腔设置了防尘结构，避免外界粉尘、杂质进入弹簧腔卡滞弹簧、磨损阀杆，影响阀件的动作灵敏度。这类阀件在实际选型应用中，需要根据系统的工作压力、输送介质特性、额定泄放量匹配对应的通径与弹簧刚度，安装位置通常选择在承压容器或管路的顶部位置，保证阀件入口处的介质压力稳定，避免管路紊流影响阀件的压力感知精度，日常运维中可通过手动扳杆定期活动阀瓣，避免阀瓣与阀座因长期处于关闭状态出现粘结、卡滞，保证超压工况下阀件可可靠动作。建模过程中对各配合面的公差做了对应设置，阀瓣与阀座的密封面粗糙度、配合公差满足密封要求，阀杆与导向套的配合间隙控制在合理范围，既保证阀杆升降顺畅，又避免间隙过大导致阀瓣偏斜，弹簧的建模还原了实际的节距、丝径、有效圈数，可直接用于后续的弹簧刚度仿真校核，验证不同压缩量下的弹簧力是否满足整定压力要求，法兰端的螺栓孔位置、尺寸严格对标标准参数，可直接导出工程图用于生产加工，也可用于管路系统的整体装配干涉检查，提前排查安装过程中可能出现的空间干涉问题。
