磁耦合式全防水小型直流水泵结构

在小型流体输送场景里，传统微型直流水泵的泄漏问题一直是困扰现场运维的核心痛点，尤其是在水下布设、长期浸液运行、潮湿密闭舱体内部的使用工况下，旋转轴与电机腔体之间的动密封件会随着运行时长增加出现磨损老化，密封唇口的弹性衰减后，输送的液体会顺着轴间隙渗入电机仓，导致绕组短路、轴承锈蚀，最终造成设备非计划停机。这类问题常见于小型景观水循环、桌面级水冷散热系统、便携式采样取水设备、小型水族箱供水、户外小型灌溉终端等场景，很多场景下泵体需要长期浸没在液面以下，对密封可靠性的要求远高于普通干式安装的泵类产品。

这款水泵的设计核心是从结构根源上取消了贯穿电机腔体与叶轮腔的动密封结构，采用磁耦合非接触传动的思路，将动力输出的电机部分与接触液体的叶轮部分完全物理隔离，两个腔体之间用静止的密封隔层分隔，不存在任何需要相对运动的密封接触面，从原理上杜绝了动密封磨损导致的泄漏通道，实现完全防水的运行能力。

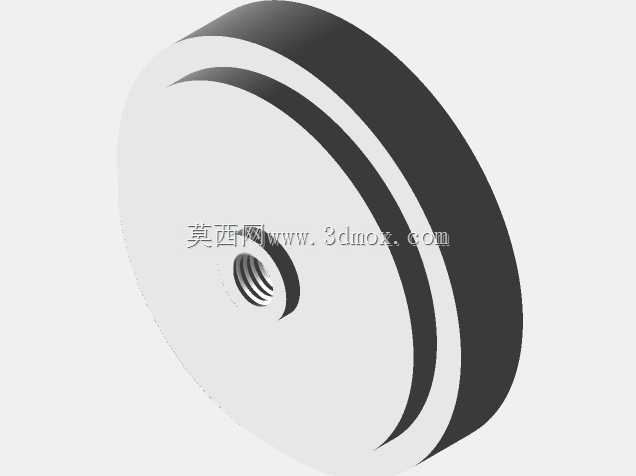

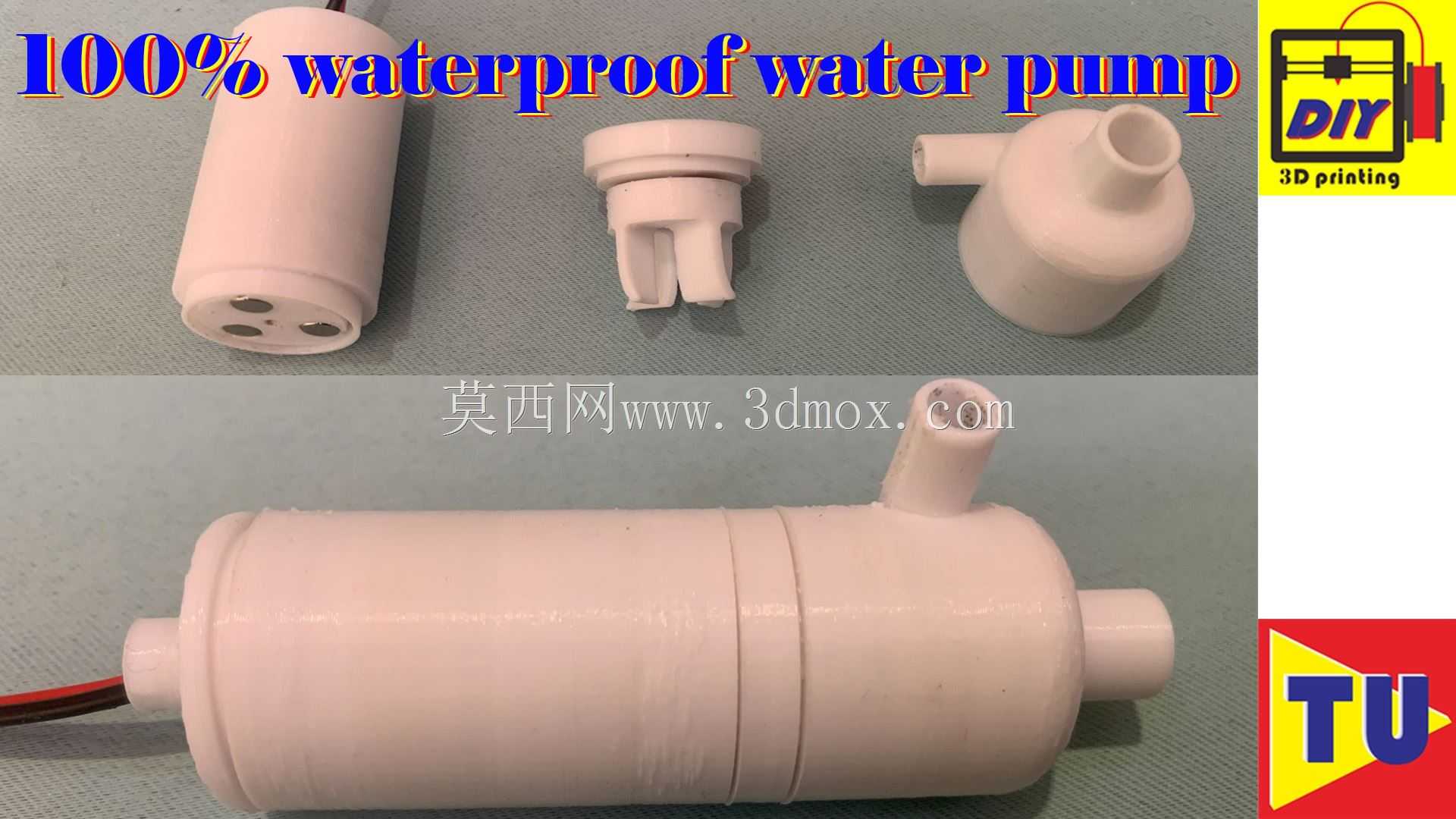

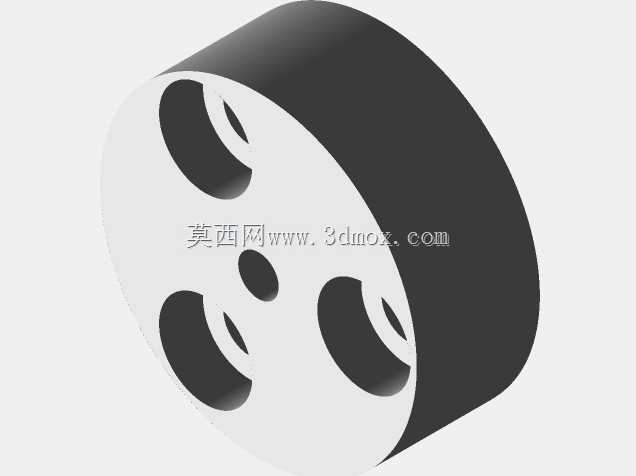

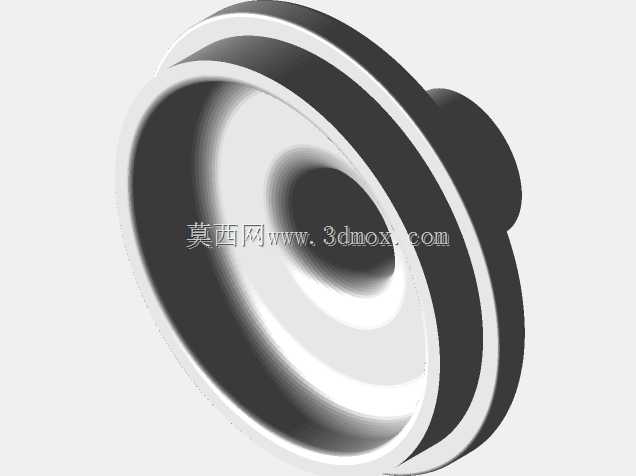

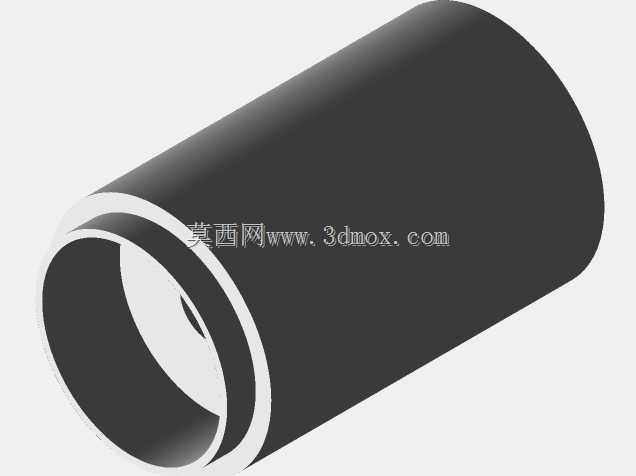

从结构拆分来看，整个泵体分为三个独立的装配单元：一端是密封封装的电机仓，内部容纳驱动电机与主动磁转子，电机仓的外壳完全采用静密封结构封装，所有合模面、出线位置都采用密封胶灌封处理，没有任何旋转轴穿出壳体，整个电机腔体可以做到完全密闭，即使长期浸泡在液体中也不会出现液体渗入的情况；中间是隔离套结构，作为电机腔与叶轮腔之间的静止分隔部件，采用不导磁、不阻磁的工程塑料制作，既要承受叶轮腔侧的液体压力，也要保证磁场可以无明显损耗地穿透隔层传递扭矩；另一端是叶轮腔单元，内部安装带从动磁环的叶轮组件，叶轮通过滑动轴承支撑在叶轮腔的壳体上，整个叶轮腔只有进水口与出水口两个流道接口，没有其他与外部连通的开孔，液体完全被封闭在叶轮腔与外部管路的流道内部。

动力传递的过程完全依靠磁场耦合完成：电机通电后带动主动磁转子旋转，主动磁转子产生的旋转磁场穿过中间的静止隔离套，带动叶轮腔内部的从动磁环同步旋转，从动磁环与叶轮为一体化结构，直接带动叶轮转动完成流体的增压输送，整个传动过程没有机械接触，不存在穿轴的动密封点，也就彻底消除了传统轴封水泵的泄漏隐患。

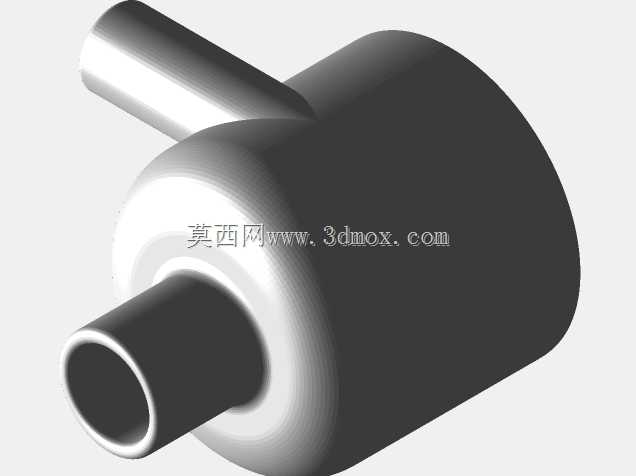

从外形与安装边界来看，整个泵体采用圆柱形同轴布局，主体外壳为等直径圆柱结构，轴向一端为封闭的电机仓尾端，电源线从尾端的密封接头处引出，径向方向在叶轮腔的壳体上切向布置出水接口，轴向在叶轮腔的端面中心布置进水接口，整体结构紧凑，径向占用空间小，适合在狭小的安装空间内布设。安装时可以根据管路走向选择水平或者垂直安装，进水口可以直接浸入液面以下，不需要额外加装引水结构，自吸能力满足小型取水场景的使用需求；进出水接口采用标准的小尺寸软管插接结构，可以直接匹配常见的硅胶管、PVC软管，不需要额外的转接接头，现场装配效率高。

在实际使用中，这种结构的水泵相比传统带轴封的微型水泵，运行寿命有明显提升，因为不存在动密封件的磨损问题，不需要定期更换密封件维护，即使在含有少量微小杂质的水体中运行，也不会因为杂质磨损密封件导致泄漏；同时磁耦合传动具备一定的过载保护能力，当叶轮被杂物卡滞时，主动磁转子与从动磁环之间会出现打滑，不会直接堵转烧毁电机，提升了复杂工况下的运行可靠性。

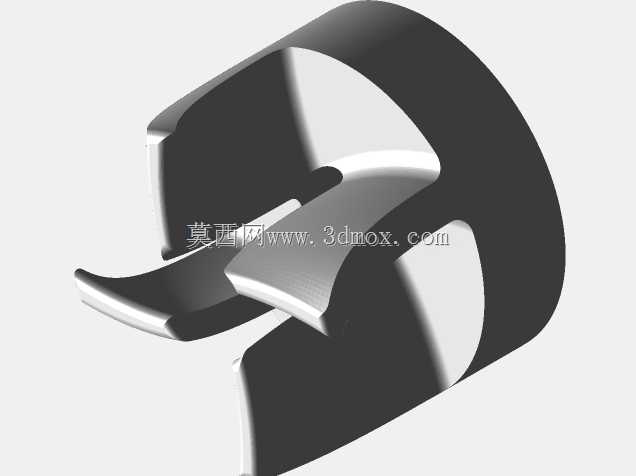

需要注意的是，隔离套的壁厚设计需要平衡耐压能力与磁传动效率，壁厚过大会增加磁阻，降低传递的扭矩，导致水泵扬程与流量下降；壁厚过小则无法承受叶轮腔的工作压力，容易出现隔层变形破损。这款结构的隔离套壁厚经过匹配设计，在满足0.1MPa以内工作压力的前提下，尽可能降低磁路损耗，保证磁耦合传递的扭矩可以驱动叶轮在额定转速下稳定运行，满足小型供水场景的流量与扬程需求。叶轮采用离心式结构设计，流道光滑无明显拐点，水力损失小，在低转速运行下也能保持稳定的输出流量，适合低噪音要求的使用场景。
