小型直流水泵390结构三维建模

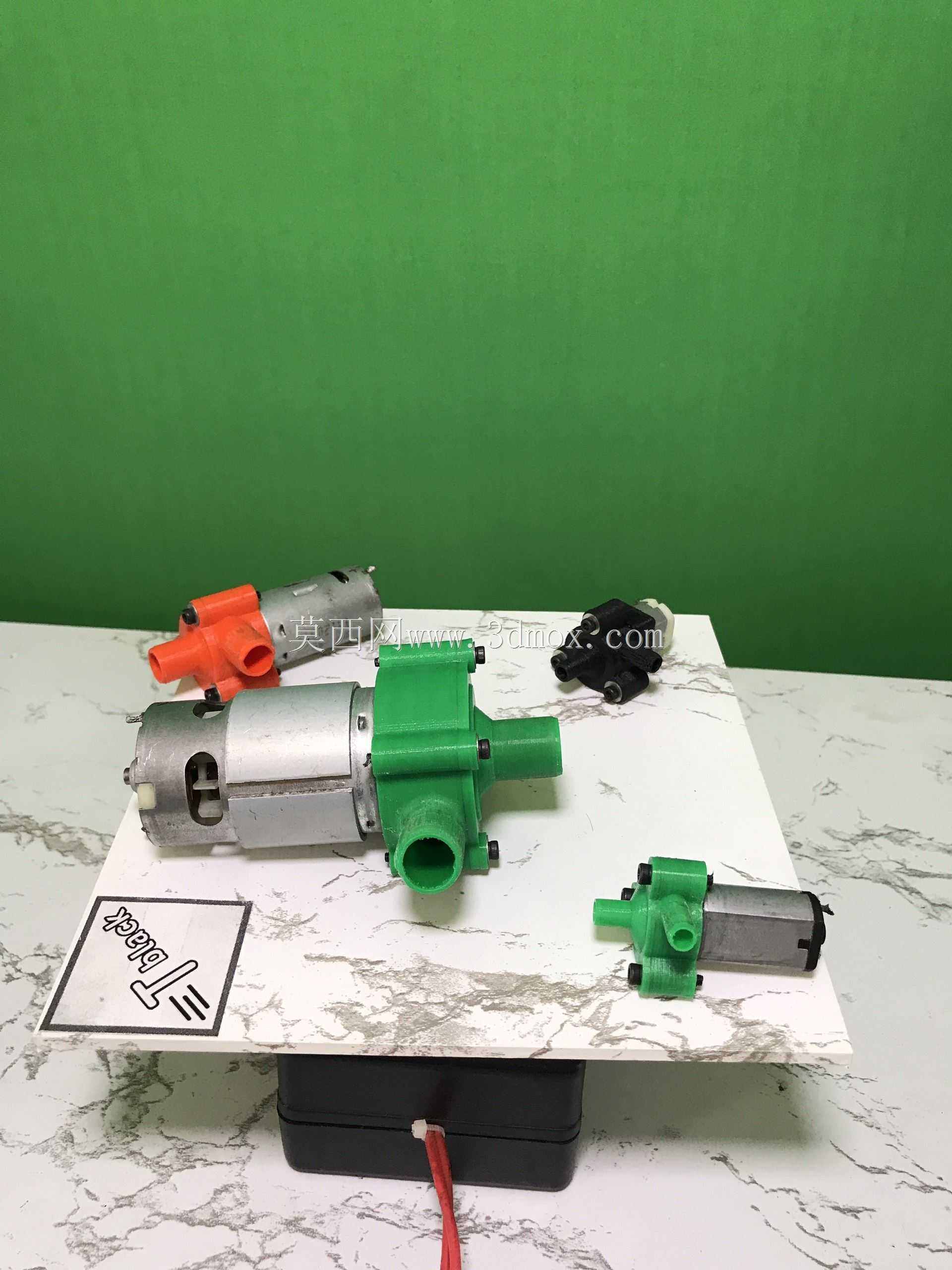

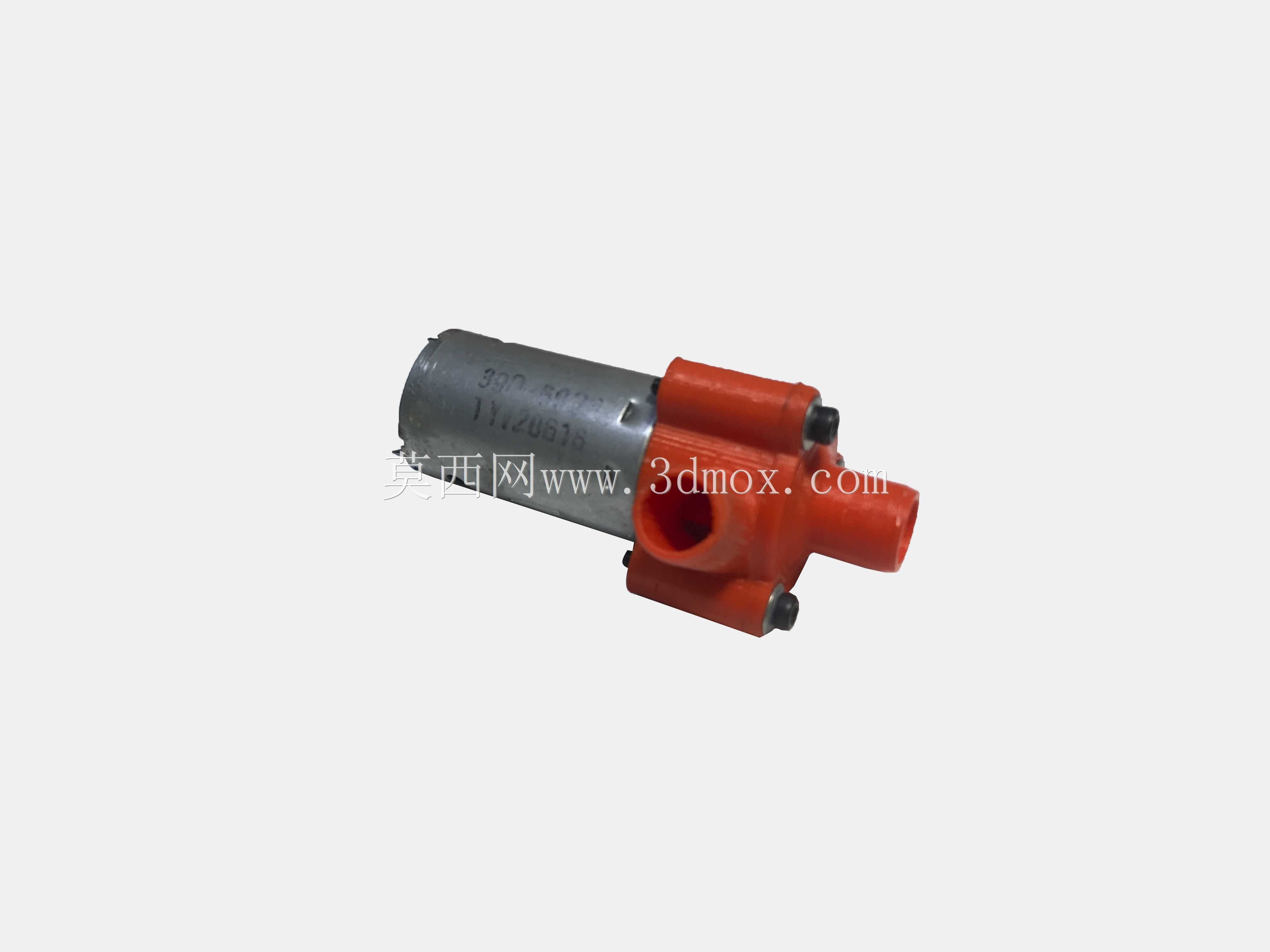

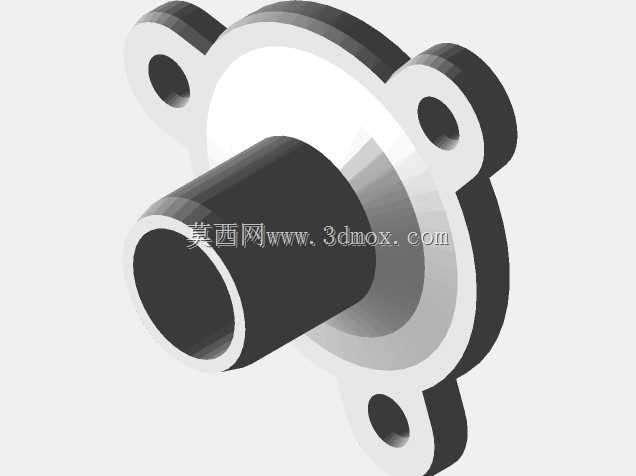

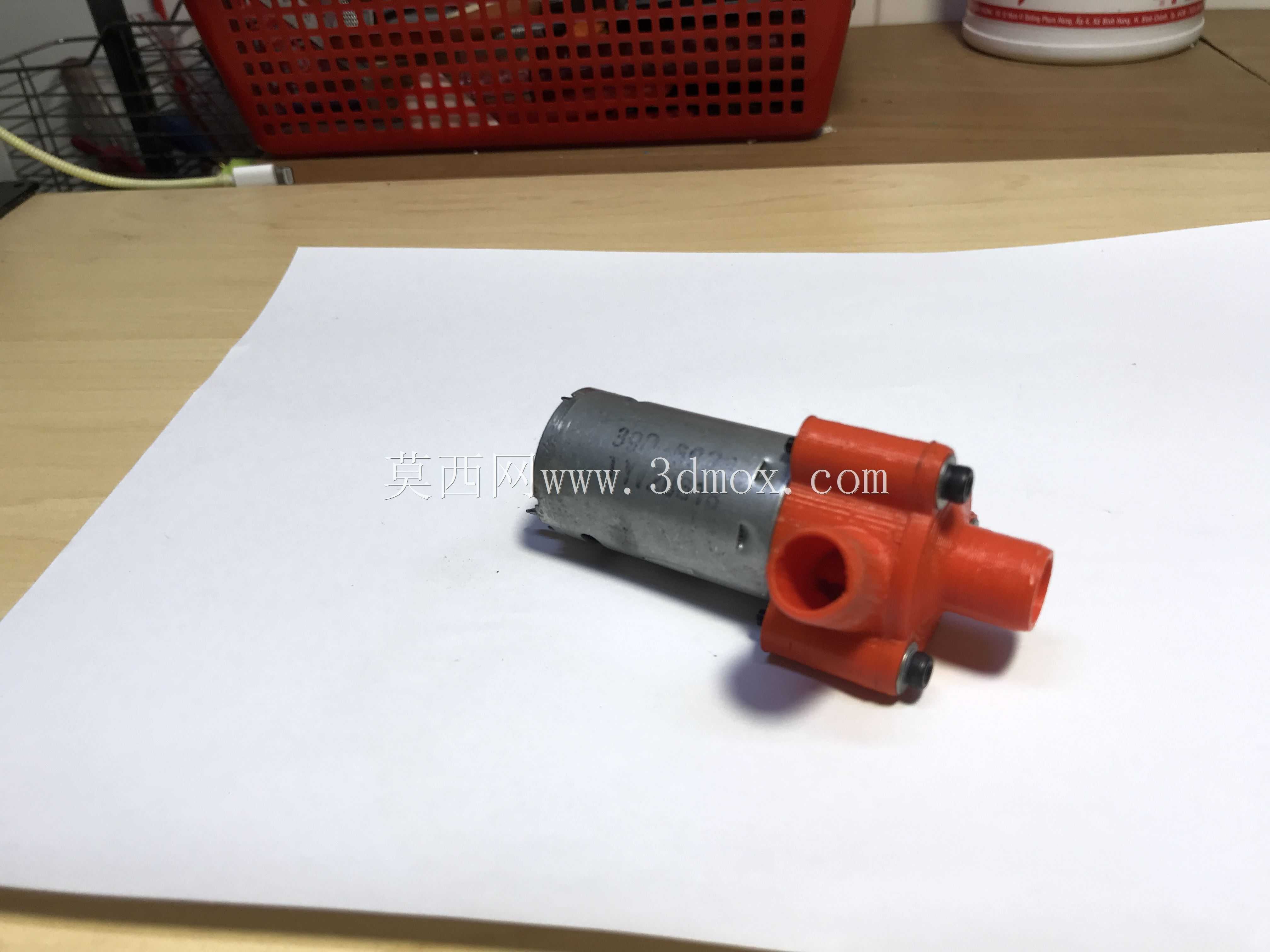

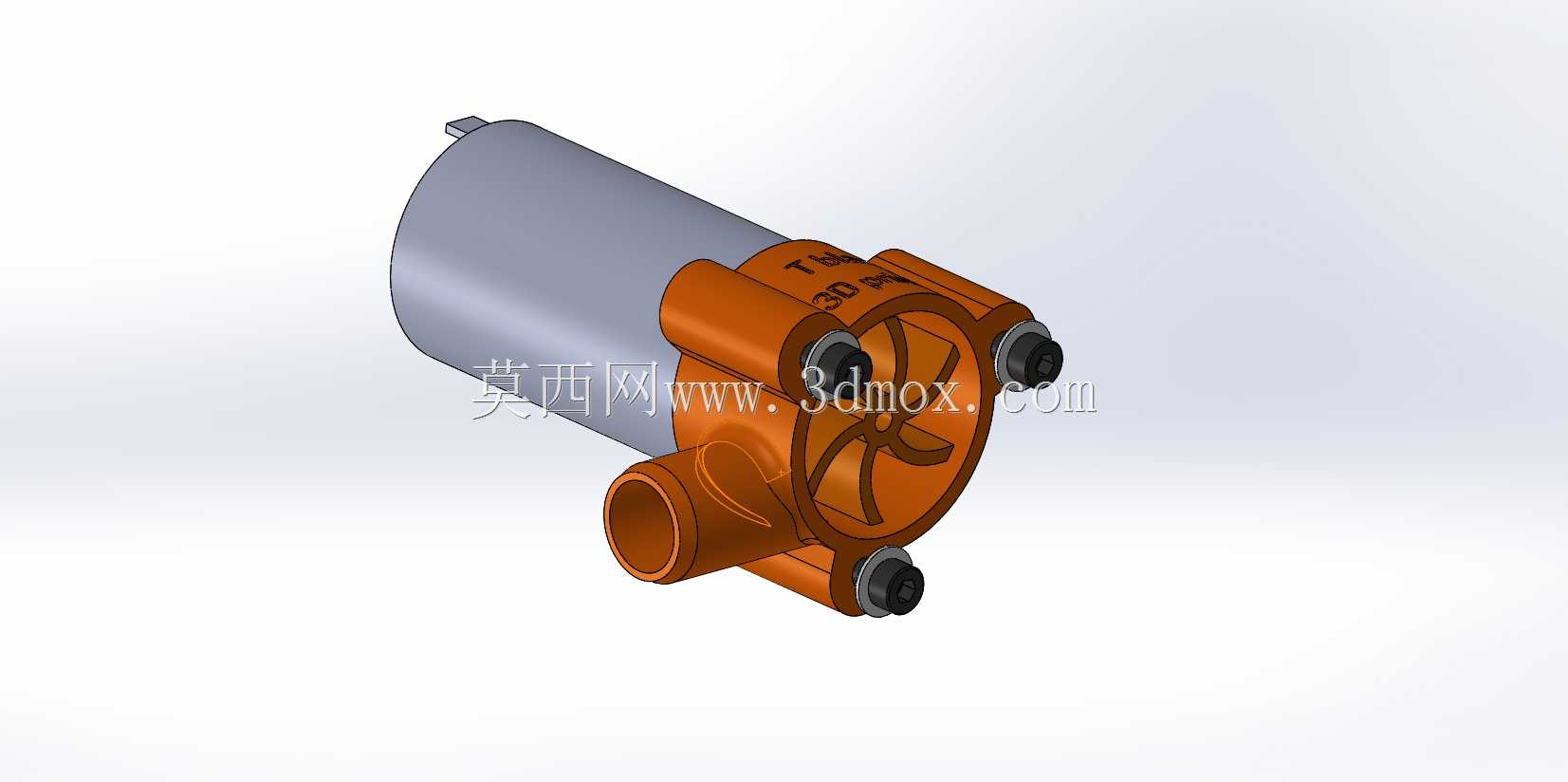

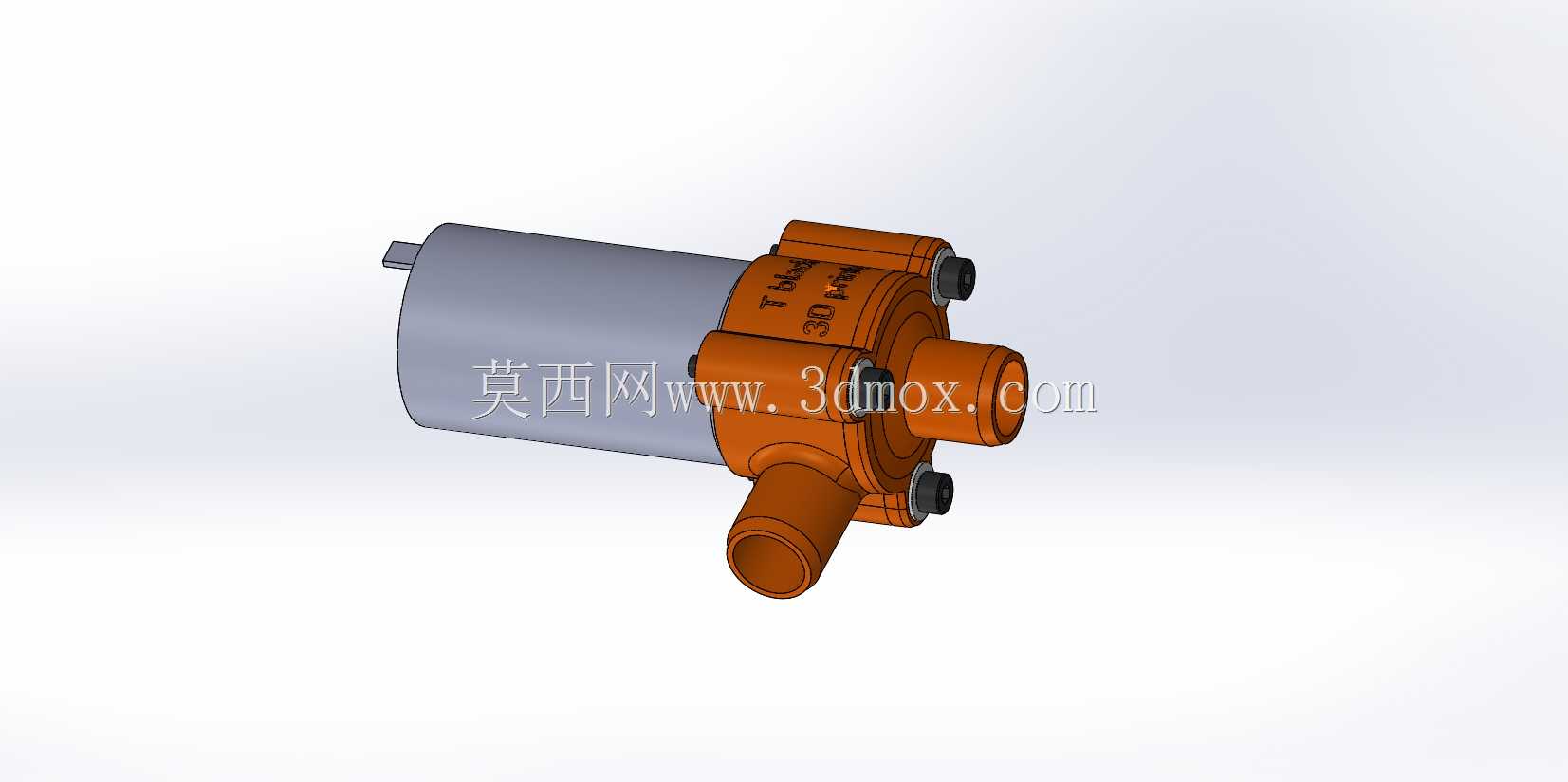

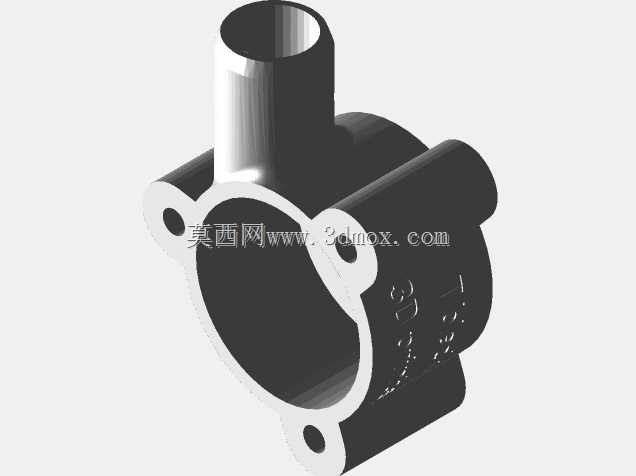

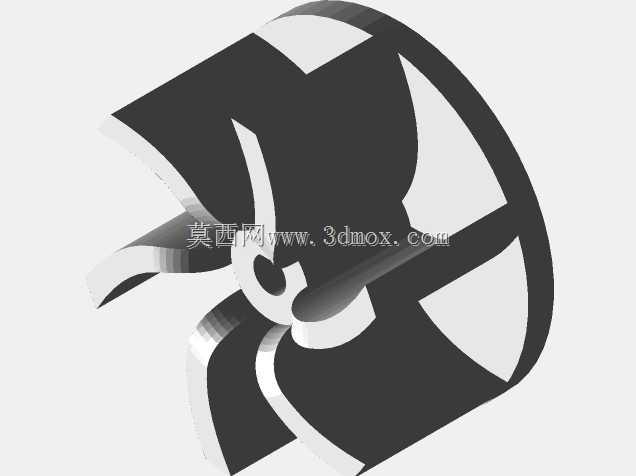

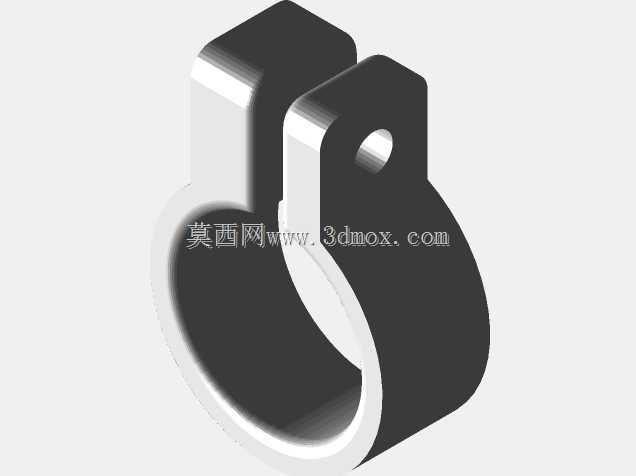

这款小型直流水泵的结构设计，核心围绕小流量流体输送场景的紧凑安装需求展开，在桌面级水冷循环、小型园艺喷淋、便携净水设备、DIY冷却系统这类空间受限的应用场景中，这类带一体式电机的直连泵是选型时的高频选项。从结构拆分来看，动力段采用常见的390规格有刷直流电机，电机输出轴直接与泵腔内部的叶轮连接，省去了额外的传动连接结构，既压缩了整体轴向尺寸，也减少了传动环节的功率损耗，这类直连结构在小功率微型泵上的应用非常普遍，能有效降低装配复杂度，同时减少故障点。泵头部分采用工程塑料材质，从实物结构能看到进出水口采用不同口径的快插适配结构，侧置的进水口与轴向的出水口形成90度流道转向，这种流道设计在小尺寸离心泵结构里，能在有限的泵腔空间内优化流体转向的阻力，避免直角流道带来的紊流损耗，同时进出水口的差异化口径也能避免安装时的管路接反问题，降低现场装配的出错概率。从安装边界来看，泵体整体为圆柱电机段加异形泵头的组合结构，电机段外径适配常规390电机的标准安装尺寸，泵头部分的三个固定螺丝采用三角分布，相比对称四点固定，三角分布在塑料泵头与金属电机端盖的连接中，能更好地抵消塑料件注塑收缩带来的装配应力，避免长期运行后螺丝松动导致的泵腔渗漏问题。在功能特性上，这类泵的额定工作电压适配常见的直流供电场景，流量与扬程参数匹配小型循环系统的需求，泵腔内部的密封结构采用径向密封搭配端面压紧的方式，电机轴与泵腔之间的动密封选用耐磨橡胶材质，兼顾低压工况下的密封性能与转动阻力的平衡，不会因为密封过紧导致电机启动负载过大，也能避免密封不足出现的渗漏问题。设计过程中需要重点考量电机与泵头的同轴度公差，因为直连结构下，电机轴与叶轮的同轴度偏差会直接带来运行振动与噪音问题，严重时还会导致叶轮擦碰泵腔内壁，缩短使用寿命，所以在建模时需要明确电机端盖定位止口与泵头定位凸台的配合公差，选用小间隙配合来保证装配后的同轴度，同时三个固定螺丝的安装孔位需要与电机端盖的螺纹孔严格对位，避免装配时出现强制锁紧带来的部件变形。另外泵头的流道建模需要注意过渡圆角的处理，尤其是进水口到叶轮腔的过渡段，不能出现尖锐棱角，否则会在流体高速通过时产生气蚀，长期运行会侵蚀泵腔内壁，同时带来额外的运行噪音，叶轮的叶片角度与流道的匹配也需要结合转速参数做适配，保证在额定转速下能达到设计的流量扬程参数，不会出现效率偏低的问题。从实际使用的场景适配来看，这类泵不需要复杂的安装固定支架，借助电机段的圆柱面就可以完成卡箍式固定，在紧凑的设备内部可以灵活调整安装角度，不需要严格按照水平或者垂直的固定要求，适配不同设备内部的管路走向，进出水口的尺寸也适配常见的小型软质水管，不需要额外的转接头就可以完成管路连接，对于DIY项目或者小批量设备装配来说，能有效减少配件采购的种类，降低整体装配成本。在建模过程中，还需要预留密封件的安装槽尺寸，密封槽的深度与宽度需要匹配选用的O型圈线径，保证装配后密封件有合理的压缩量，压缩量过大会导致装配阻力过大，甚至压裂塑料泵头，压缩量过小则会出现密封失效渗漏的问题，同时电机轴穿出泵腔的位置需要做轴套防护，避免塑料泵腔的孔位长期被电机轴摩擦磨损，导致间隙变大出现渗漏。
