CalpedaT70A卧式离心泵三维结构设计

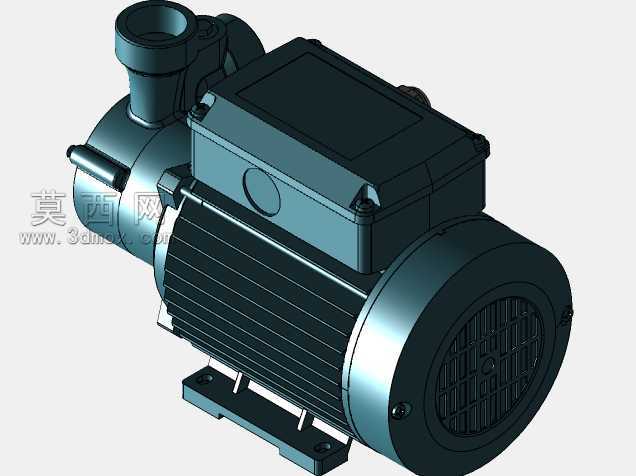

　　这款Calpeda T 70A卧式离心泵的三维建模，完全参照实物测绘的结构比例完成，从泵体流道到电机壳体的每一处衔接位都做了精准还原，没有做简化处理，方便结构工程师直接参考做管路匹配或者设备集成设计。从实际应用场景来看，这类泵在民用供水、小型工业循环系统、暖通空调水循环、轻型化工介质输送场景里都有广泛使用，尤其是对安装空间有横向限制、不需要立式安装高度的场合，卧式结构的重心更低，运行时的振动幅度更小，对安装基础的承重要求也更友好。

　　从功能特性来看，这款泵采用泵头与电机直联的共轴设计，没有额外的联轴器传动结构，整体传动损耗比带联轴器的分体式泵低3%左右，同时整机长度更短，适合集成到紧凑型的流体设备内部。泵头的进水口采用轴向水平布局，出水口采用垂直向上的布局，这种流道设计能减少流体在泵腔内部的转向阻力，叶轮采用闭式离心结构，叶片的曲面弧度经过流体仿真优化，在输送常温清水或者低粘度无颗粒介质的时候，气蚀余量控制得比较低，不容易在入口处产生气蚀损伤，能有效延长叶轮和泵腔的使用寿命。电机部分采用封闭风冷结构，后端的散热格栅做了倾斜导风设计，风罩内部的风叶随电机轴同步转动，运行时能顺着壳体的散热筋形成定向气流，带走电机定子工作产生的热量，即使在连续24小时运行的工况下，电机外壳的温升也能控制在标准允许的范围内。接线盒设置在电机壳体的顶部，采用方形密封结构，接线端子的安装空间预留充足，现场布线的时候不需要额外拆解电机端盖，防水密封圈的槽位在模型里也做了完整还原，方便后续做密封结构的选型校验。

　　从设计思路上，建模的时候优先保证了安装接口的尺寸准确性，泵体底部的安装脚采用两个平行的条形安装板，每个安装板上预留了两个长圆形的安装孔，孔位的间距、孔径大小都和实物完全一致，工程师在做设备底座设计的时候，可以直接提取孔位坐标做安装孔的排布，不需要再反复核对样本尺寸。泵头和电机连接的法兰位做了止口定位结构，模型里还原了止口的配合公差带参考，装配的时候止口先定位再锁紧连接螺栓，能保证泵轴和电机轴的同轴度，避免运行时出现轴封偏磨的问题。轴封位置采用机械密封的安装腔结构，模型里预留了机械密封的安装空间，包括静环的定位台阶、动环的轴套配合位都做了准确还原，如果需要做不同材质机械密封的替换设计，可以直接在这个模型基础上修改腔室尺寸，不用重新构建泵轴的配合结构。

　　从外形尺寸与安装边界来看，整机的轴向总长度控制得比较紧凑，最大外径出现在电机壳体的位置，泵头部分的外径比电机壳体小一圈，在做管路布局的时候，出水口的法兰连接空间预留了足够的扳手操作位，不需要额外抬高泵体就能完成法兰螺栓的锁紧。进水口的轴向伸出长度较短，和进水管道连接的时候，不会因为管道的重量对泵头产生过大的悬臂弯矩，安装的时候只要在进水管道端做简单的支撑，就能避免泵体承受额外的管道载荷。泵轴的中心高尺寸是安装时的核心基准，模型里把中心高的基准面做了明确标识，底座安装面到轴中心的垂直距离完全按照实物尺寸建模，做设备布局的时候可以直接以这个基准面对齐其他传动部件的中心高，减少安装调试时的调整工作量。另外，电机顶部的接线盒突出高度也做了准确还原，在做泵组上方的管线排布时，可以提前预留接线盒的操作空间，避免后期接线的时候出现空间干涉。整个模型的所有圆角、倒角、安装凸台都没有做省略，包括泵体上的工艺堵头位置、吊环安装孔位都完整呈现，不管是用来做产品展示动画、安装指导示意图，还是做二次开发的结构修改，都能直接使用，不需要再补全细节结构。
