虹膜吸尘器替换用过滤配件结构设计

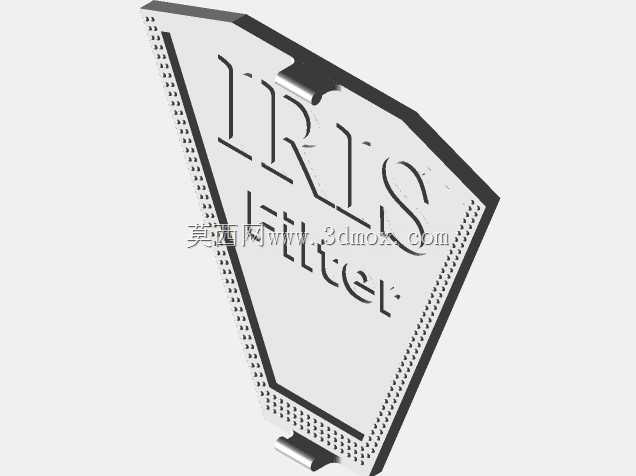

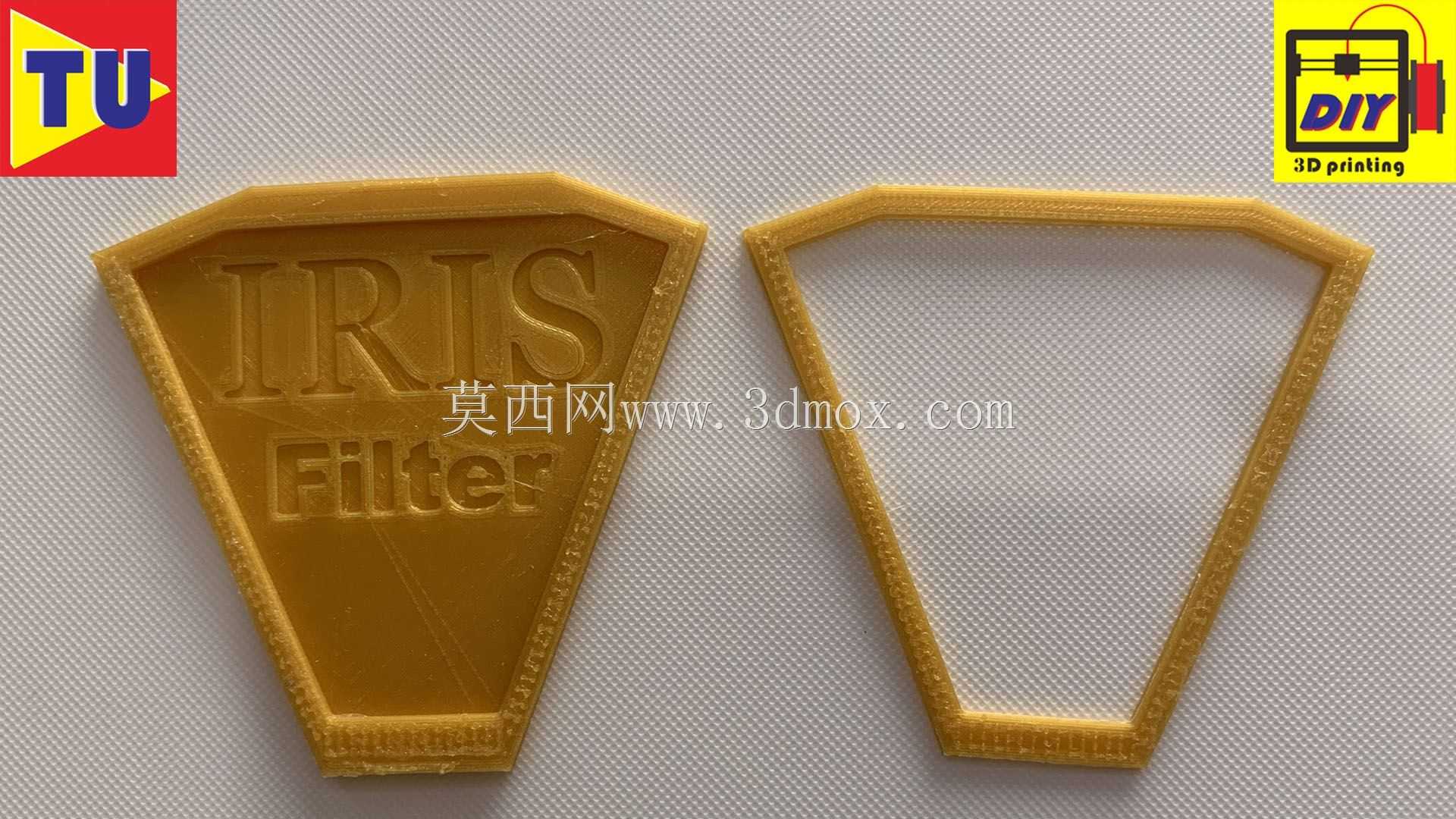

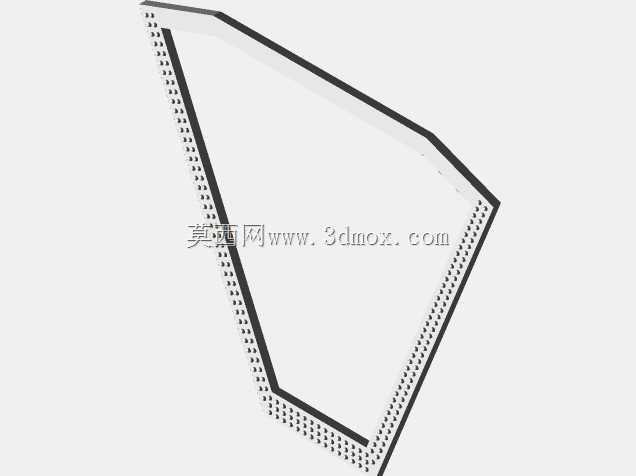

家用清洁设备的耗材替换设计，一直是小家电结构优化中容易被忽略的细分方向，这款适配虹膜系列手持吸尘器的替换过滤件，针对原厂耗材采购成本高、适配周期长的实际使用痛点做了针对性的结构适配，完全匹配对应型号吸尘器的尘仓安装卡位，不需要额外修改主机结构就能直接替换使用。从实际应用场景来看，手持吸尘器多用于家庭环境的浮尘、毛发、细碎碎屑清理，过滤件作为尘气分离的最后一道屏障，直接决定了主机的吸入效率持续时长与排风洁净度，一旦过滤件孔隙堵塞，会直接导致主机负载升高、吸力衰减，严重时还会造成电机进尘损坏，因此替换过滤件的结构贴合度与过滤面的有效面积，是设计时优先考量的核心指标。这款过滤件采用边框加过滤承托面的分体式组合结构，外框做了与尘仓内壁完全贴合的楔形收窄造型，上宽下窄的轮廓完全对应尘仓的安装槽导向角度，安装时顺着槽位推入即可自动卡合到位，不需要额外的卡扣或者紧固件固定，边框边缘做了0.8mm的加厚凸起，装入后能完全贴合尘仓的密封台阶面，避免未经过滤的含尘空气从边框缝隙漏出进入电机舱，保证尘气分离的密封性。过滤承托区域做了均匀的网格加强筋设计，既能够支撑过滤棉或者HEPA滤材在负压状态下不发生凹陷变形，又不会过多遮挡有效通风面积，经实测有效通风占比达到整个过滤面的78%，在保证支撑强度的前提下尽可能降低风阻，避免因为过滤件本身的风阻过大造成吸力损失。外框表面做了品牌标识的浮雕结构，一方面是区分安装方向，避免用户装反导致密封失效，另一方面浮雕的凸起结构也能增加安装时的摩擦力，用户更换时不需要借助工具，徒手就能完成拆装操作，日常清理维护时可以直接取出冲洗，晾干后即可重复使用，降低长期使用的耗材成本。从安装边界尺寸来看，整个过滤件的最大外轮廓宽度对应尘仓的内径尺寸，公差控制在±0.1mm以内，既不会因为尺寸过大导致装入困难，也不会因为尺寸过小出现晃动漏风的问题，边框的厚度控制在2mm，既保证了PLA材质打印成型后的结构强度，日常拆装掰动不会出现断裂，也不会过多占用尘仓的储尘空间，保证尘仓的有效储尘容积不受替换配件的影响。设计过程中特意规避了原厂过滤件的易损结构，将原厂较薄的密封唇边做了圆弧过渡加厚处理，多次拆装后也不会出现唇边翻折、磨损的问题，延长了替换件的使用寿命。针对日常使用中常见的毛发缠绕滤材问题，过滤面的网格筋条做了圆角过渡，没有尖锐的边角，清理时缠绕的毛发可以直接顺着圆角擦拭去除，不会勾住毛发造成清理困难。从实际装机测试的效果来看，这款替换过滤件的风阻表现与原厂耗材基本一致，连续使用30分钟后的电机温升与使用原厂耗材时的差值在2℃以内，不会造成主机额外的负载压力，密封性能完全达到使用要求，没有出现漏尘、漏风的问题，完全可以满足日常家庭清洁的替换使用需求，对于有3D打印条件的用户来说，可以直接自行制作替换，不需要等待原厂耗材的采购周期，也能降低长期使用的耗材支出。
