家用台式多级过滤净水设备结构设计

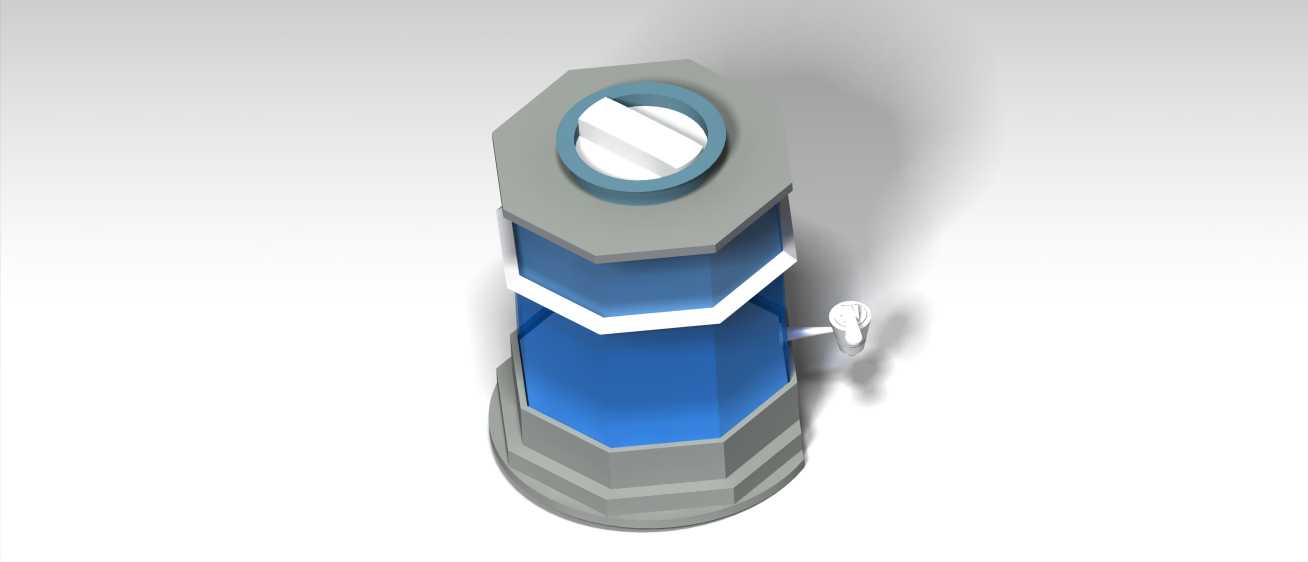

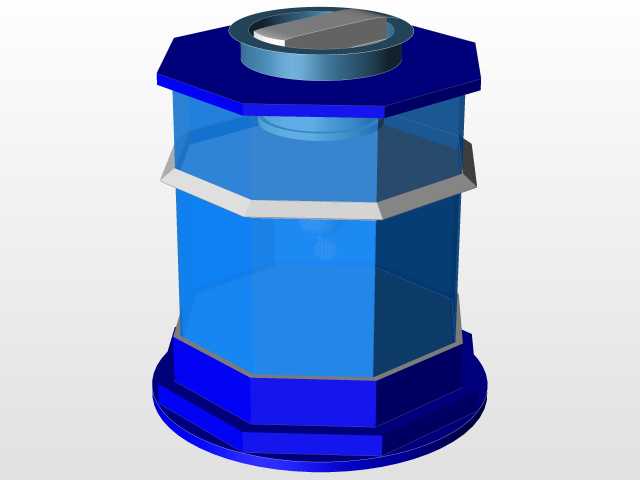

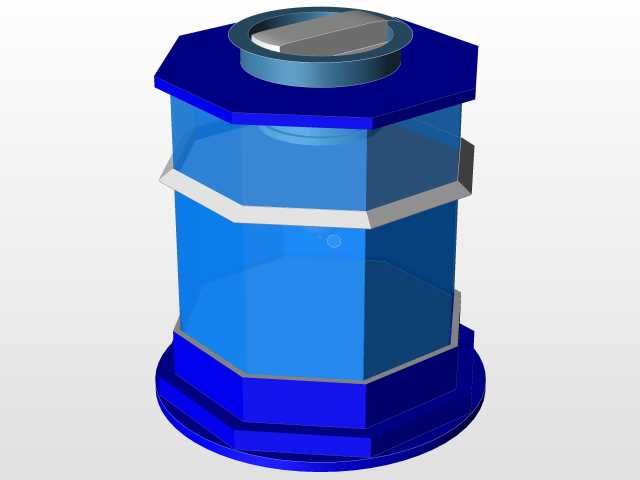

　　这款净水设备的三维结构设计，核心围绕家用饮用水终端净化的实际使用场景展开，建模过程中优先考虑了台置安装的空间适配性，整体采用立式多棱柱外形，区别于传统圆柱形净水桶的单调造型，棱边做了圆弧过渡处理，既避免搬运、使用过程中磕碰划伤的风险，也能在厨下、台面等狭小安装空间内减少空间浪费，相邻棱面的夹角经过反复调整，不会出现卫生死角，日常擦拭清洁时可以顺着棱面一次擦净，不会残留积灰的凹槽。设备顶部设置的大口径环形进水接口，采用标准通用管螺纹规格，可直接对接家用自来水角阀或者桶装水出水龙头，接口处的密封槽预留了3mm的硅胶圈安装位，装配后可承受0.8MPa的静水压力，完全覆盖家用供水的常规压力波动范围，不会出现接口渗漏问题。

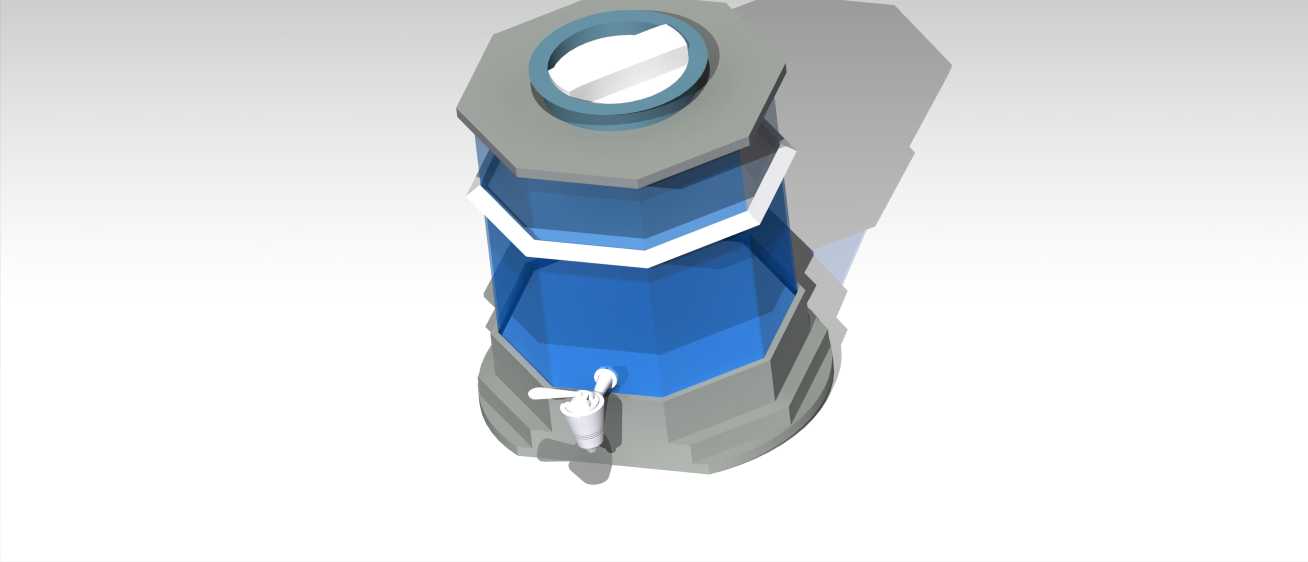

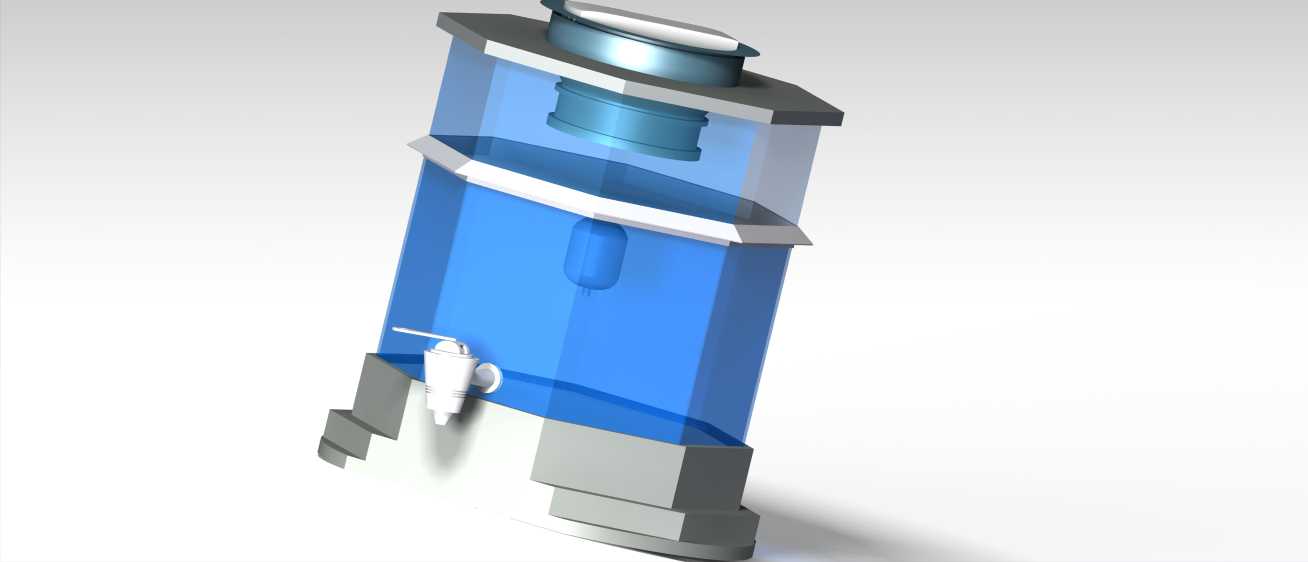

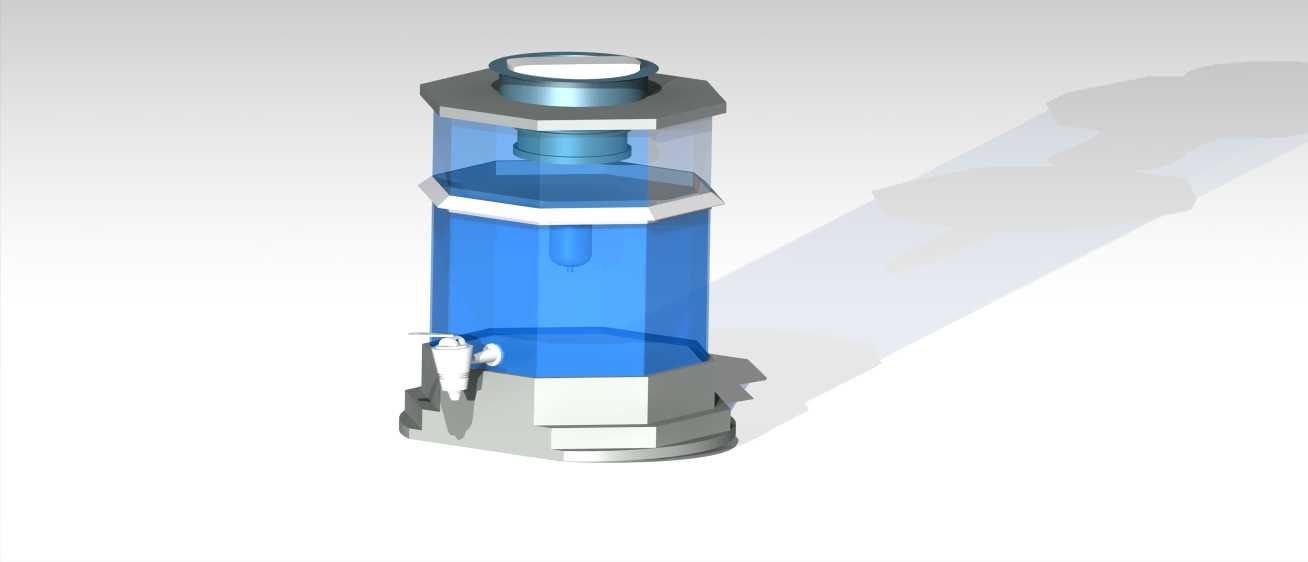

　　设备中部的透明滤仓部分采用分段式卡扣连接结构，每一段滤仓对应一级过滤单元，用户无需借助专用工具，只需旋转卡扣即可拆开滤仓更换对应滤料，相比传统一体式滤筒的设计，后期维护成本更低，滤仓外部的两道环形加强筋，既起到结构加固的作用，防止滤仓在水压作用下出现胀裂变形，也可以作为旋拧滤仓时的受力卡位，徒手操作时不会打滑。设备底部的出水龙头采用按压式阀芯结构，建模时特意将龙头出水嘴的伸出长度设置为超出设备主体底座35mm，日常接水时水杯不会与设备主体发生磕碰，龙头的旋转角度预留了120度的调节范围，可根据接水容器的高度调整出水角度，避免水花飞溅。从功能设计逻辑来看，这款设备的内部滤层从进水端到出水端依次设置了PP棉初滤层、活性炭吸附层、

　　高精度精滤层，初滤层负责拦截水中的沙粒、铁锈等大颗粒杂质，活性炭层负责吸附余氯、异色异味，精滤层负责截留细菌、微囊类细小污染物，三层滤料的填充空间在建模时按照1:2:1的容积比例分配，既保证各级滤料的有效使用寿命匹配，不会出现某一级滤料提前失效的问题，也控制了整体设备的高度，整机高度控制在380mm以内，放置在厨房台面时不会遮挡窗台或者水龙头的操作空间。设备底座部分设置了三个均匀分布的防滑胶垫安装位，胶垫厚度为5mm，安装后设备与台面之间留有10mm的通风间隙，避免长期放置时底座与台面之间积水滋生霉菌，底座的配重空间预留了1.2kg的配重块安装位，装满水后设备整体重心落在底座中心位置，按压出水龙头时不会出现设备倾翻的问题。

　　建模过程中对所有装配间隙做了公差匹配，卡扣连接位的单边间隙控制在0.2mm，旋转部件的配合间隙控制在0.15mm，既保证装配时的顺畅度，也不会出现配合过松导致的晃动问题，所有与水接触的部件内壁都做了光滑圆角处理，没有直角死角，避免长期使用后杂质滞留滋生细菌，滤仓的透明部分采用食品级透明材质的壁厚设计，壁厚均匀控制在3mm，既保证足够的结构强度，也能让用户直观看到内部滤料的污染程度，及时判断是否需要更换滤料。设备的进水端还预留了泄压阀的安装位，当进水压力超过设定阈值时泄压阀自动开启泄水，避免内部压力过高损坏滤仓或者密封件，出水龙头的阀芯采用陶瓷密封结构，建模时预留了阀芯的标准安装尺寸，可直接采购市售通用阀芯替换，无需定制专用配件，进一步降低后期维护的难度。整体结构没有多余的装饰性部件，所有外部结构都兼具实用功能，顶部的环形接口外圈做了防滑纹理设计，连接水管时徒手就能拧紧，不需要借助扳手，设备外表面没有突出的尖锐部件，有老人小孩的家庭使用也不会有安全隐患，整体重量控制在2.5kg以内（不含滤料和水），用户可以轻松搬动进行清洁或者移位。
