FB15-12机油滤清器结构设计

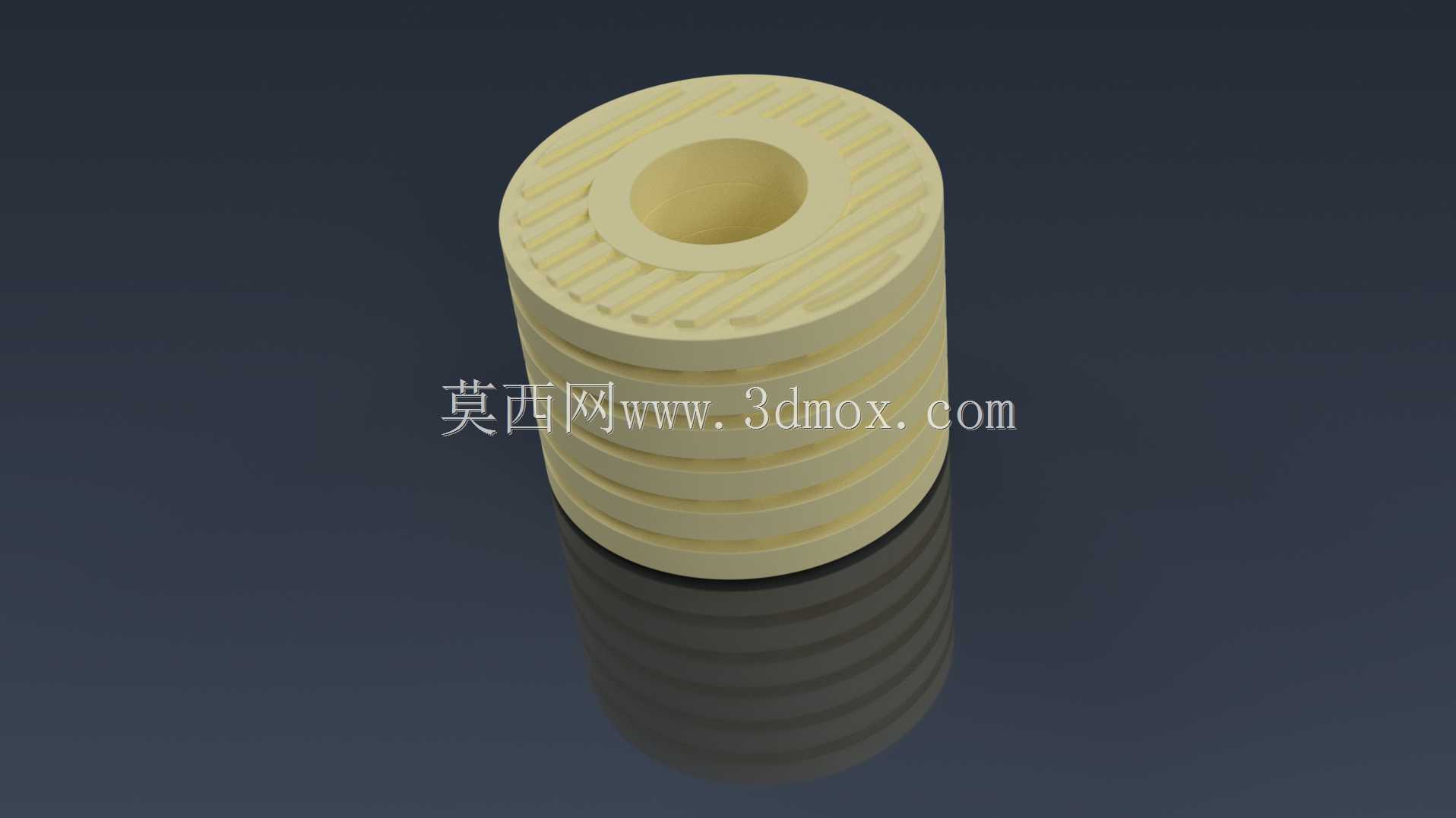

在商用车及小型工程机械的润滑回路设计中，机油滤清器的选型与结构匹配直接决定了动力单元的运行寿命，FB15-12型机油滤清器主要适配中小排量柴油动力单元的压力润滑支路，安装位置通常布置在发动机缸体侧部的主油道入口端，承担机油进入各摩擦副前的杂质拦截职能。日常运维中，这类旋装式滤芯的更换周期通常与机油保养周期同步，其结构设计的合理性会直接影响旁通阀开启压力、过滤精度以及流阻特性，是润滑系统中不可替代的核心功能元件。从结构设计逻辑来看，该款滤清器采用整体式纸基滤芯堆叠结构，中心设置通流圆孔作为机油流出通道，外圈的褶皱滤纸层沿圆周方向均匀排布，多层环形滤纸叠压形成足够的过滤面积，在有限的安装空间内最大化容污能力。设计过程中需要平衡过滤精度与通流阻力的矛盾：滤纸褶皱的密度过高会提升纳污量但会增大冷启动时机油的通过阻力，密度过低则会缩短滤芯的有效使用寿命，该款产品的褶皱排布经过流场仿真验证，在额定流量下的压力损失控制在润滑系统允许的阈值范围内，同时保证15μm以上金属磨屑、积碳颗粒的拦截效率满足主机厂的配套要求。外形与安装边界方面，该滤清器整体为圆柱式结构，外径适配常规的滤清器扳手拆装空间，中心通孔的尺寸与发动机侧的安装螺柱、密封座圈尺寸完全匹配，安装时仅需在密封胶圈表面涂抹少量干净机油后按规定扭矩旋紧即可，无需额外的连接附件。滤芯的轴向高度经过匹配计算，不会与周边的发动机管路、冷却系统部件产生运动干涉，在整车或设备的保养工位预留了足够的手部操作空间，无需拆解周边附属部件即可完成滤芯更换作业。从实际使用场景出发，这类滤芯不仅应用在常规公路车辆的动力系统中，也可配套小型发电机组、农用机械的润滑系统，在多粉尘、高负荷的作业环境下，滤纸的固定结构采用端盖胶合方式，避免在机油压力波动、温度交变的工况下出现滤纸脱层、短路的问题。设计时还考虑了旁通通路的集成结构，当滤纸因杂质堵塞导致进出口压差超过设定值时，旁通阀会自动开启，保证未经过滤的机油能够临时进入主油道，避免发动机各摩擦副出现干磨故障，这一安全结构的设置是滤清器可靠性设计的核心要点，旁通阀的开启压力经过标定，既不会在正常过滤工况下提前开启导致过滤失效，也不会在滤芯堵塞后无法开启引发润滑断流。在三维建模过程中，需要重点还原滤纸层的堆叠特征、中心通流孔的尺寸精度以及端面的密封平面度，这些细节直接影响后续CAE流场分析的结果准确性，也能为安装工装的设计、滤清器座的匹配设计提供准确的数模参考。建模时对滤纸褶皱的细节做了合理简化，既保证外观与实物一致，也控制了模型的整体数据量，方便在整机装配模型中调用，不会导致总装文件打开卡顿。对于结构设计人员而言，这类滤清器的数模可用于动力舱的管路布置校核、保养空间的人机工程验证，也可作为润滑系统阻力计算的等效模型参考，帮助设计人员在项目前期完成润滑系统的匹配计算，减少后期样机试验阶段的整改工作量。
