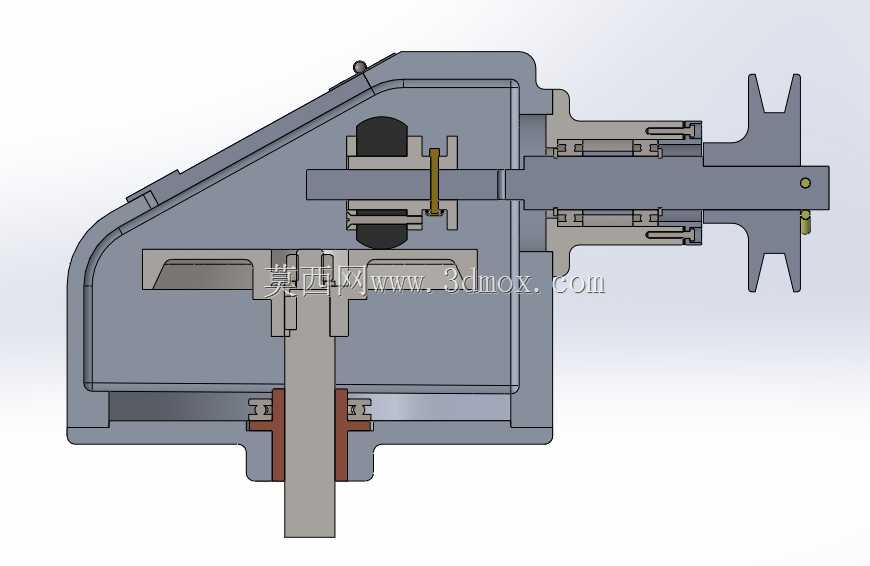

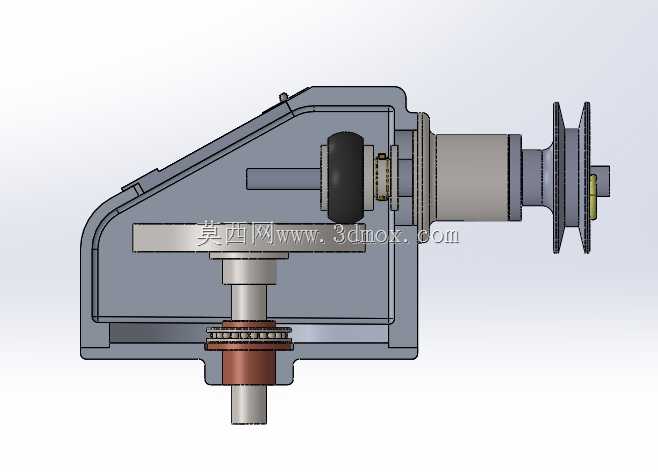

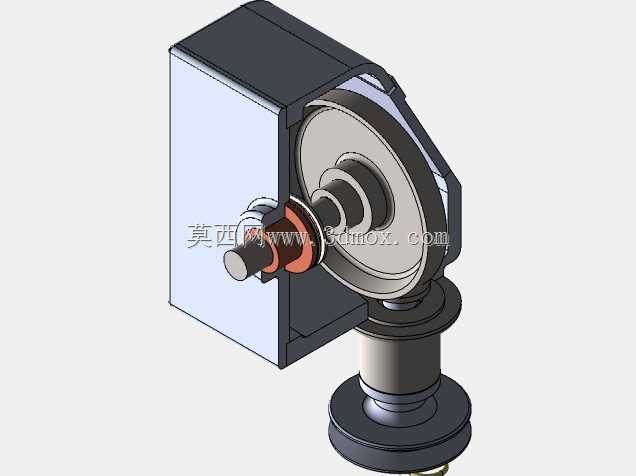

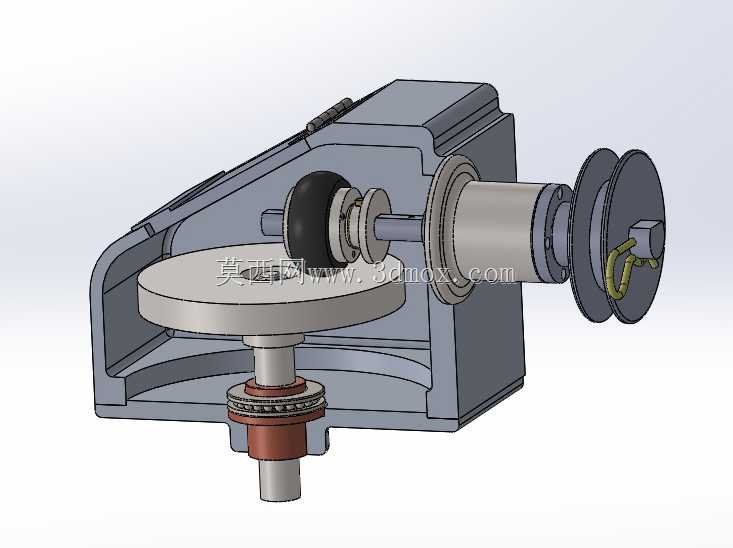

这套变速传动结构常见于教学实验台、小型轻工输送设备以及对调速平滑度有要求的低速传动场景,区别于齿轮有级变速的跳档特性,它能在额定调速范围内实现连续的转速输出调整,适配需要在运行中动态匹配负载转速的工况,比如小型物料分选设备的输送辊调速、教学演示用传动特性实验台、轻载纺织机械的导纱辊驱动等场景,不需要停机换挡就能完成输出转速的匹配,避免了有级变速换挡时的冲击与停顿。从实际功能逻辑来看,动力从侧方的带轮结构输入,皮带轮承接电机输出的旋转动力,将扭矩传递到水平布置的输入轴上,输入轴上安装的摩擦辊与垂直布置的从动摩擦盘端面紧密接触,依靠接触面间的静摩擦力传递扭矩,当需要调整输出转速时,通过调整机构带动摩擦辊沿输入轴轴向平移,改变摩擦辊与从动盘的接触半径——接触点距离从动盘中心越近,输出轴的转速越高,接触点距离从动盘中心越远,输出轴的转速越低,以此实现连续的无级调速,整个调速过程中传动始终保持接合状态,不会出现动力中断的情况。在设计思路上,这套结构优先考虑了轻载工况下的传动平稳性,没有采用复杂的行星摩擦轮结构,而是用单组盘-辊摩擦副实现调速功能,大幅降低了加工与装配的难度;输入轴的支撑采用了双轴承定位结构,靠近带轮侧的轴承承担皮带拉力带来的径向载荷,靠近摩擦辊侧的轴承保证轴的刚度,避免摩擦辊受压时出现轴端挠曲导致接触压力不均、传动打滑的问题;从动轴的支撑同样采用了上下双轴承布置,下端的轴承同时承担径向载荷与摩擦传动带来的轴向分力,保证摩擦盘与摩擦辊的接触面始终保持均匀贴合,不会因为轴向窜动出现接触面积变化导致的传动效率波动。从安装边界来看,整个变速机构的壳体采用剖分式结构设计,输入轴的伸出端预留了标准带轮的安装位,轴端的直径公差按照普通平键连接的标准公差设计,适配常规A型三角带轮的安装尺寸;从动轴的下端伸出壳体,预留了联轴器安装位,可直接连接负载轴或者通过链轮、带轮二次传递动力;壳体的安装面设置了四个沉头安装孔,孔位按照通用安装底座的尺寸排布,不需要额外制作过渡连接板就能直接固定在设备机架上;轴向调整摩擦辊的操纵机构从壳体侧方伸出,可连接手动调速手柄或者小型电动推杆,实现手动或者电控自动调速。需要注意的是,这类摩擦式变速结构依靠接触面摩擦力传递扭矩,额定输出扭矩受摩擦面正压力与摩擦系数限制,不适合重载冲击工况,设计时在摩擦辊与摩擦盘的接触位置预留了润滑脂加注通道,可定期加注润滑脂降低接触面磨损,同时避免干摩擦导致的接触面烧蚀;摩擦辊的外圆采用了稍高硬度的耐磨材质,摩擦盘的端面采用相对较软的材质,保证磨损主要发生在易更换的摩擦辊上,降低后期维护成本。整个结构的传动路径没有多余的中间齿轮,传动效率在额定负载下能保持在较高水平,调速范围覆盖常用的低速传动区间,对于教学场景来说,剖开的壳体结构能直观展示摩擦变速的工作原理,帮助学习者理解无级变速的实现逻辑,对于工业应用场景来说,结构简单、维护方便、调速平滑的特性也能很好适配轻载连续调速的生产需求。
