山地斜坡用淡水雾网集水装置结构设计

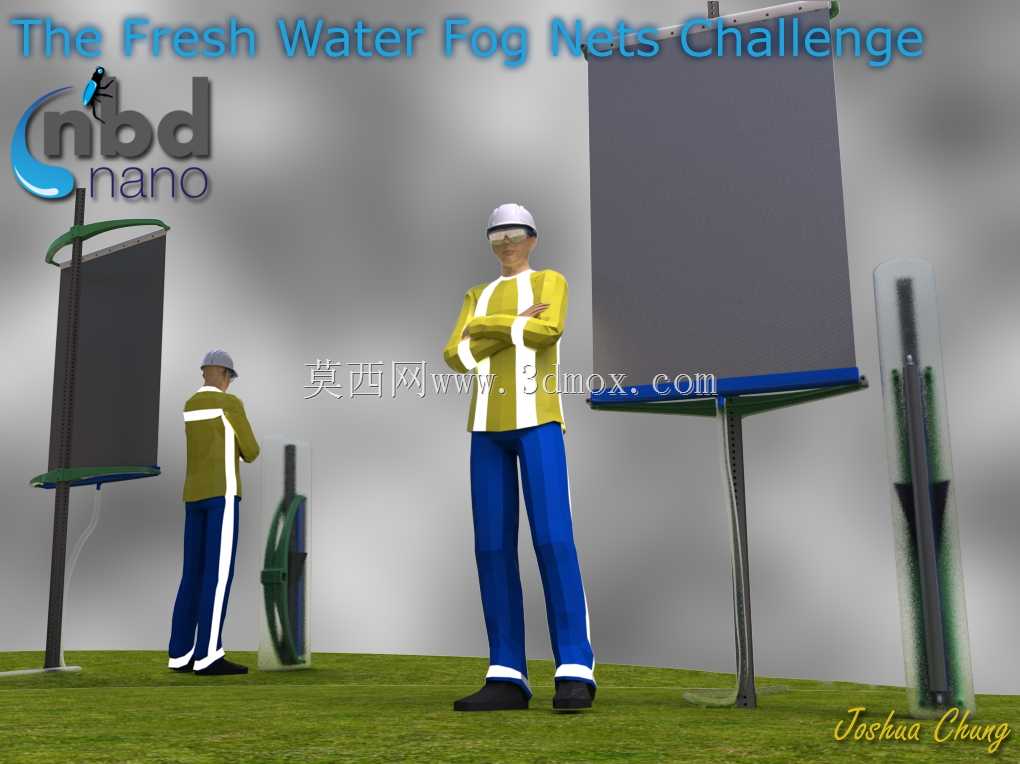

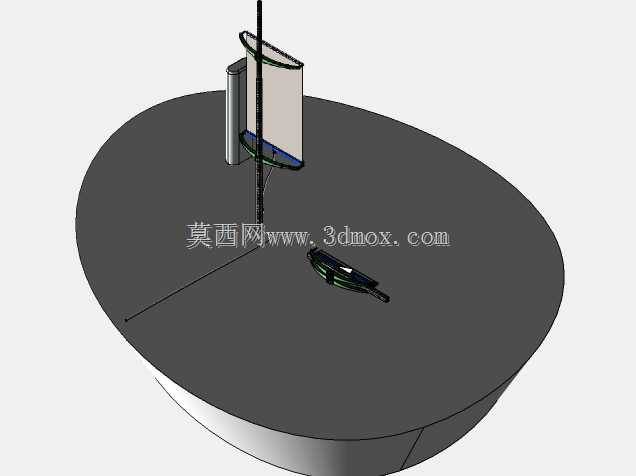

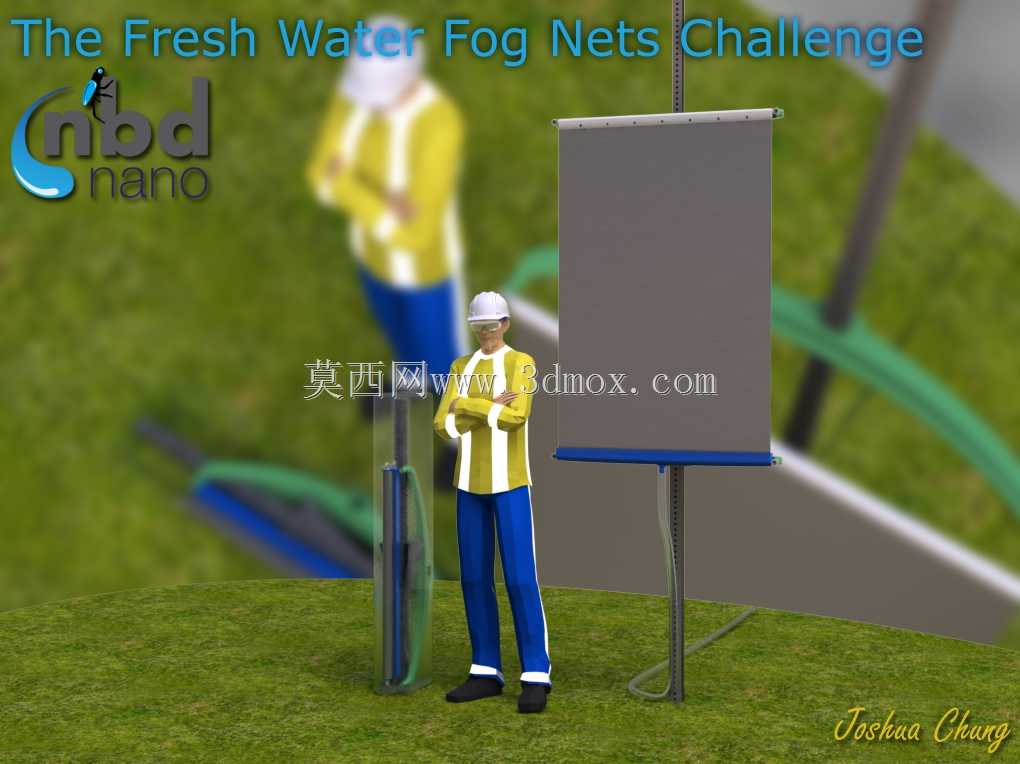

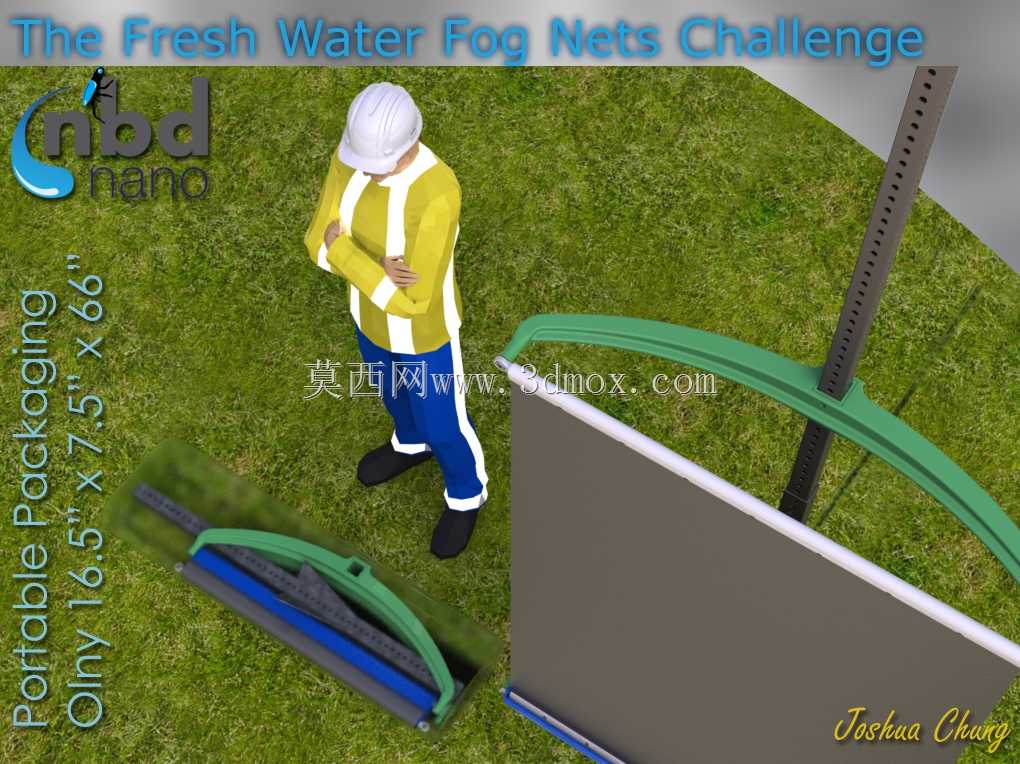

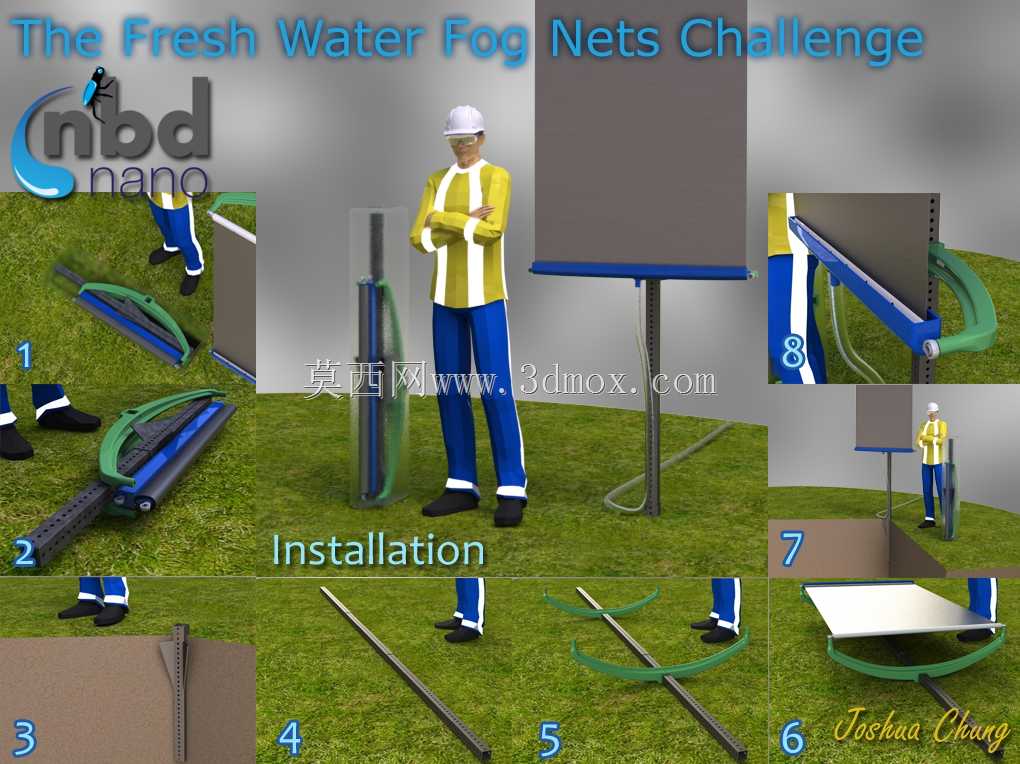

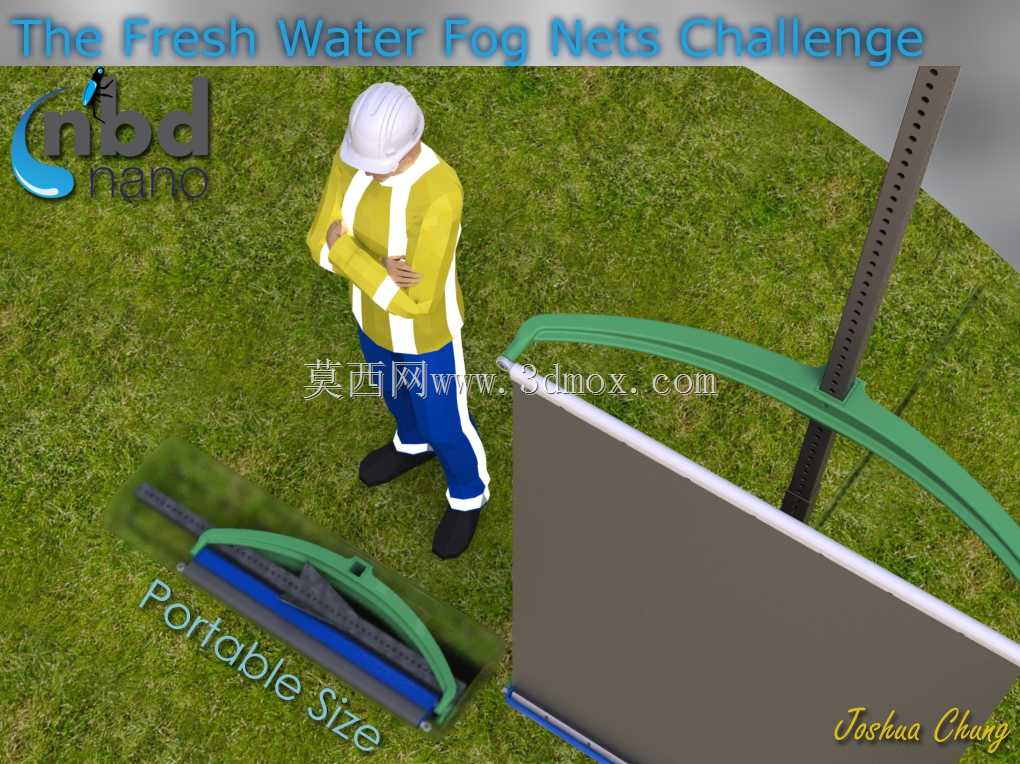

　　这套淡水雾网集水装置，核心面向远离市政供水管网的斜坡、高海拔山区等无常规取水条件的场景，适配配 ATV 全地形车的人力运输与快速布设需求，解决偏远作业点位、山区临时驻点的淡水获取难题。整套装置的收纳边界控制在16.5英寸×7.5英寸×66英寸范围内，可直接装入常规麻制收纳袋完成转运，全程无需大型吊装或重型运输设备配合，单组作业人员即可完成全流程搬运。安装环节全程控制紧固件数量在15个螺钉以内，布设时先选定锚固点位，将立柱通过角栓连接件与预制的安全锚固点完成锁固，无需开挖浇筑混凝土基础，规避了偏远区域混凝土拌合、养护带来的水耗、工时与工具负载问题，整套安装流程无需重型搅拌类设备进场。网体支架可根据现场地形、雾气来向调整架设高度，

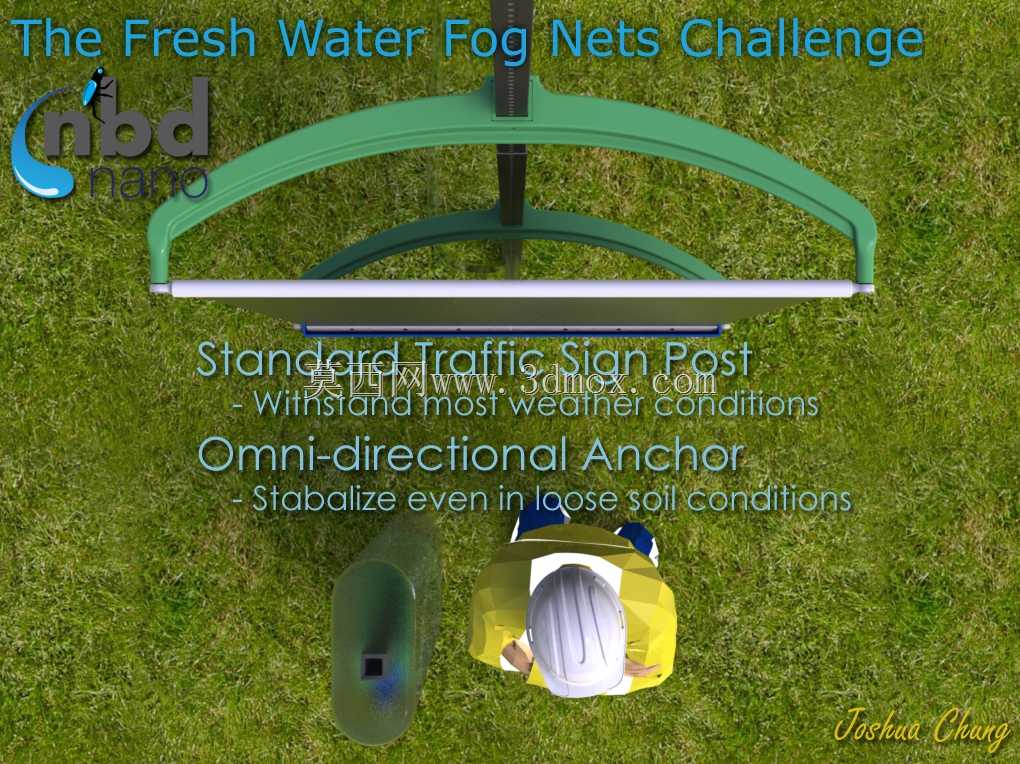

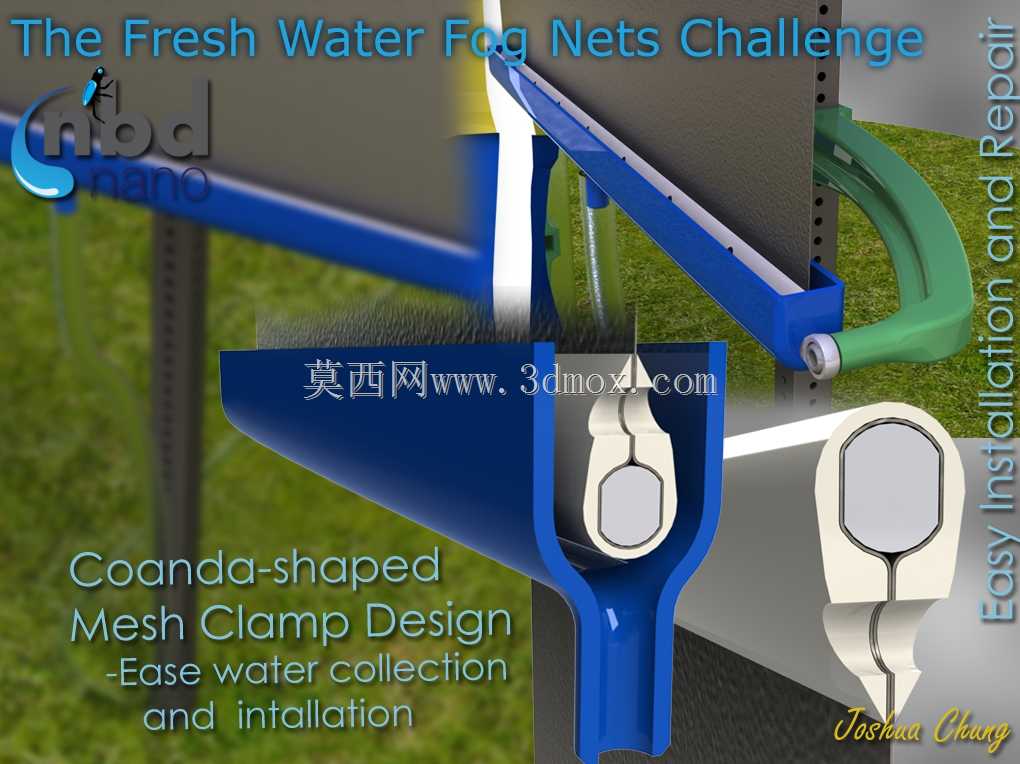

　　调整到位后通过四枚螺钉完成锁止固定，后续维护时仅需拧松对应螺钉即可重新调整张紧度或更换网面，无需整体拆解结构。网面两侧采用柯恩达曲面造型的导水结构，该曲面形态可让凝结在网面的水雾顺着曲面平滑向下汇流，低斜率的曲面段可降低水流在表面的粘附残留，提升集水效率；网面下方设置带最小开口的集水器，可接住汇流而下的水滴，同时避免已收集的水分受气流扰动重新蒸发回到空气中，减少集水过程的损耗。导水结构与集水器之间通过软管完成连接，软管采用快插式接口，布设时直接对准接口推入即可完成密封连接，无需额外密封件或紧固操作，降低现场安装的操作门槛。整套结构的立柱选型沿用经过长期户外工况验证的交通标杆类标准杆件，这类杆件经过半个多世纪的户外应用迭代，

　　在常规天气、土壤环境下的结构强度、耐候性能都有充分的工况验证，选用标准件可大幅降低非标定制构件的开模与制造成本，同时后续维护更换时可直接采购通用标准件，无需单独定制加工配件。球网四角的球节端采用通用标准球头杆件，可适配不同角度的网面张紧需求，抵消斜坡安装面的角度偏差，保证网面始终处于最佳的迎雾角度。设计过程中曾考虑过类似沙滩帐篷的快撑式结构，但经过实际工况评估后，这类结构的杆件冗余度较高，收纳后体积偏大，且复杂的铰接结构在山区多尘、高湿度环境下容易出现卡滞故障，最终改为更简洁的杆件拼接式结构，减少活动铰接点的数量，提升野外工况下的结构可靠性。整套结构的受力逻辑经过简化，所有连接节点均采用标准紧固件，

　　现场作业人员无需经过复杂培训即可完成安装与维护，当网面出现破损或杆件出现变形时，仅需更换对应损坏的标准件即可恢复使用，无需整体报废整套设备。集水过程完全依靠物理凝结原理，无需外接电源或额外动力输入，仅依靠雾气在网面的自然凝结、汇流完成淡水收集，适配无电力供应的偏远野外场景。锚固点的设计适配山地常见的岩土锚固条件，可直接利用现场的岩石露头、原有固定桩作为锚固基础，无需额外开挖基坑，最大程度降低对山地原生植被与地形的破坏，同时减少安装过程的土方作业量。
