带超大包裹指示器的自动抽屉结构设计

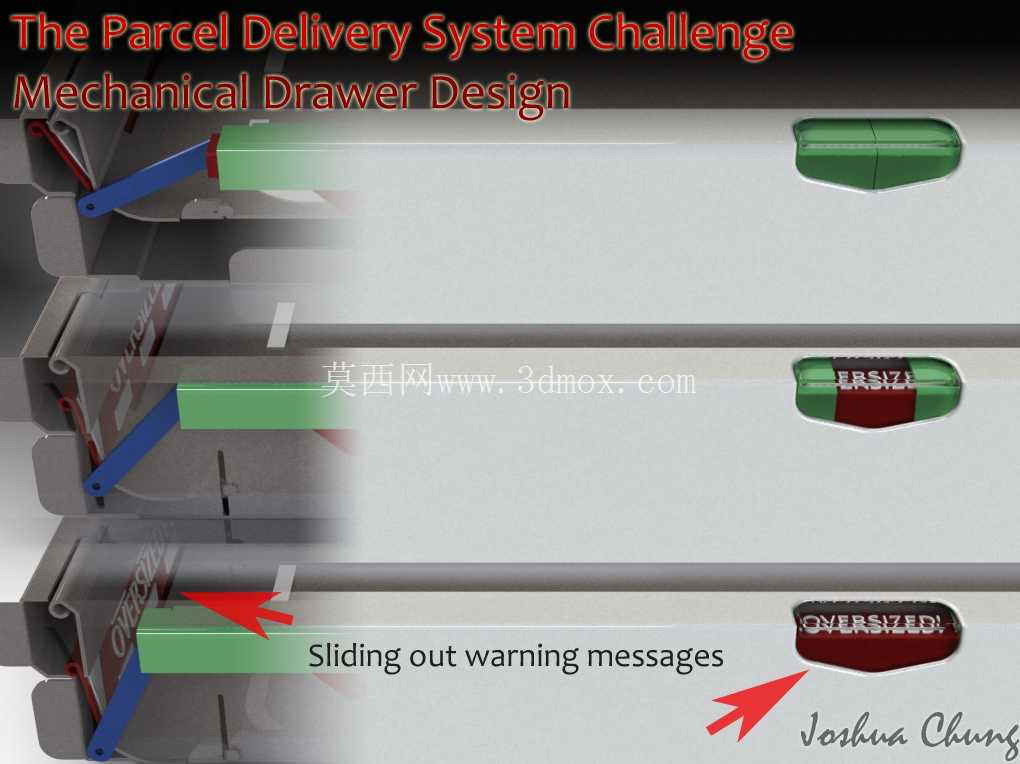

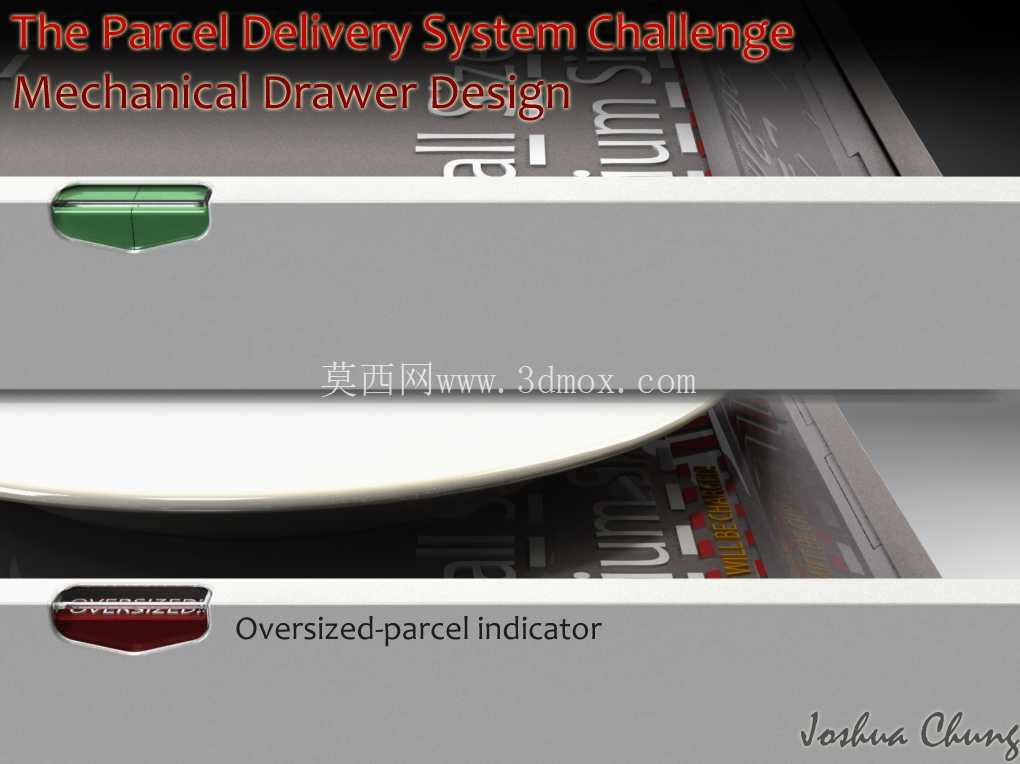

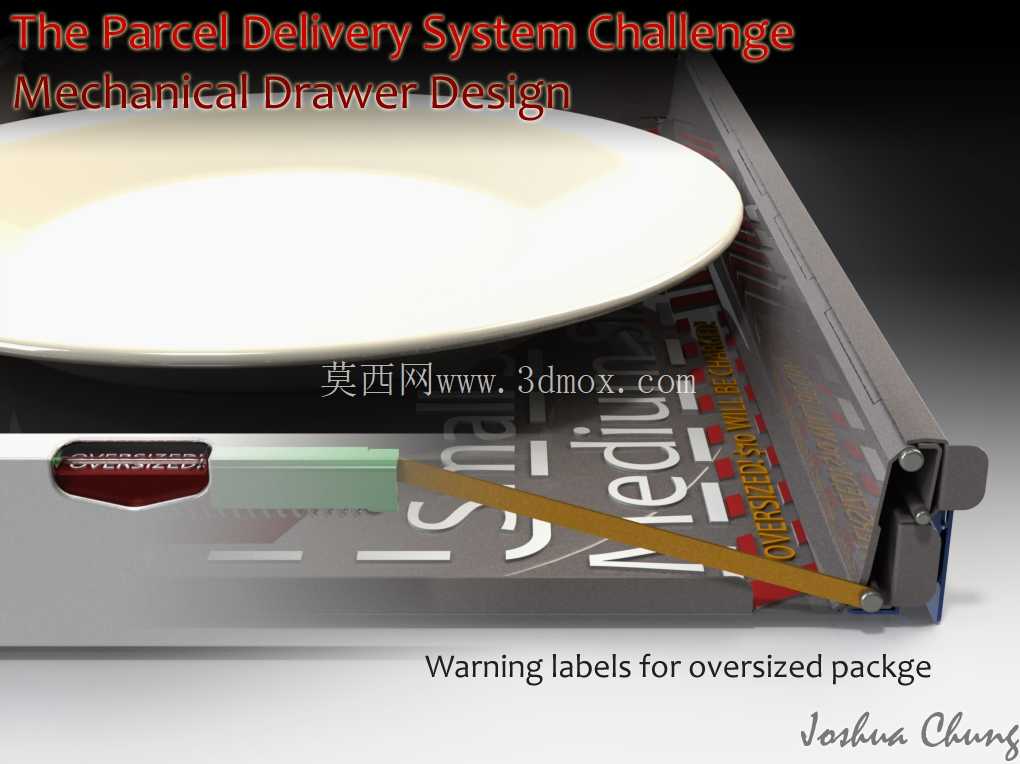

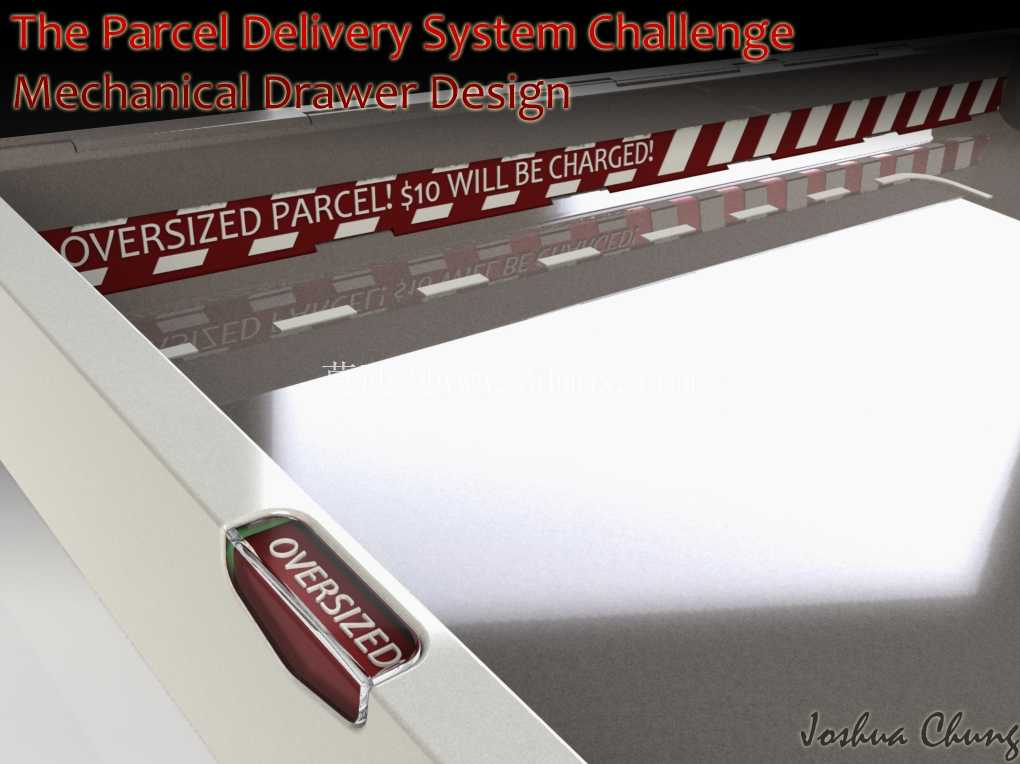

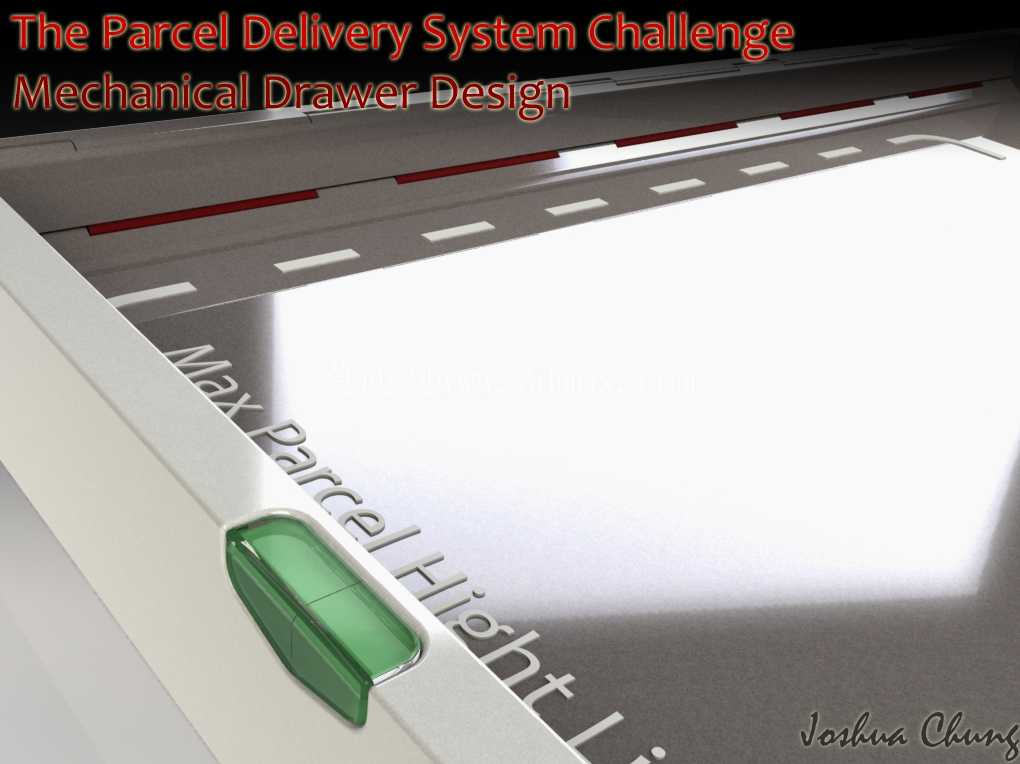

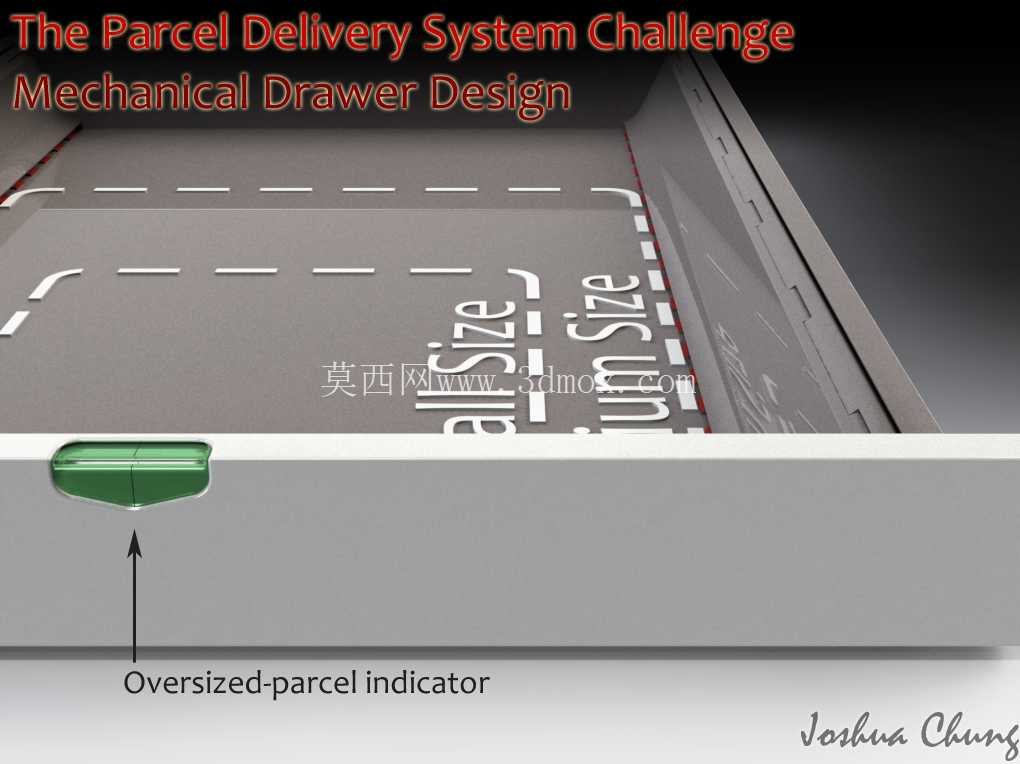

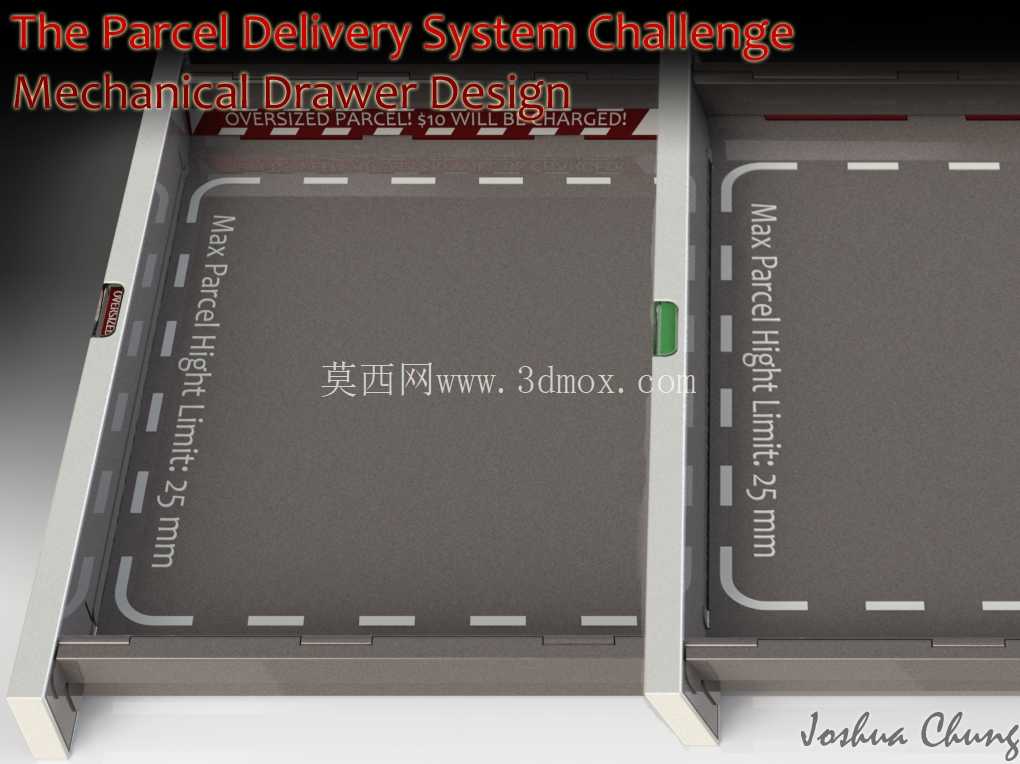

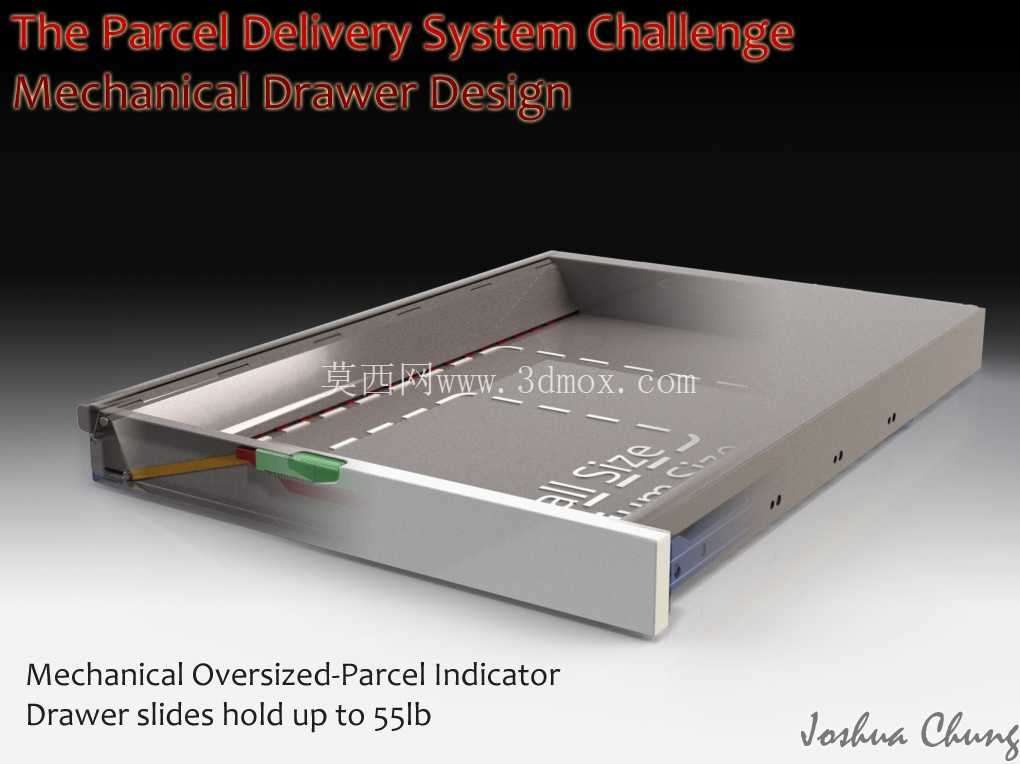

在社区、商圈布设的自助取件终端场景中，传统格口抽屉普遍存在包裹尺寸适配性差、用户误投超规件导致卡滞、格口损坏的问题，这款带超大指示器的抽屉结构，正是针对这类末端配送设备的痛点完成的结构优化设计。从实际使用逻辑出发，日常用户投递或取件时，无需额外对照格口尺寸参数比对，抽屉前端的超大指示器会直接反馈当前格口的尺寸适配状态：当放入的包裹尺寸超出当前格口额定容纳范围时，绿色盖板会自动滑开，露出红色的超大警示标识，同步触发机构侧的提示信号，让用户第一时间知晓尺寸不匹配，避免硬塞导致的格口变形、抽屉锁止失效等故障。

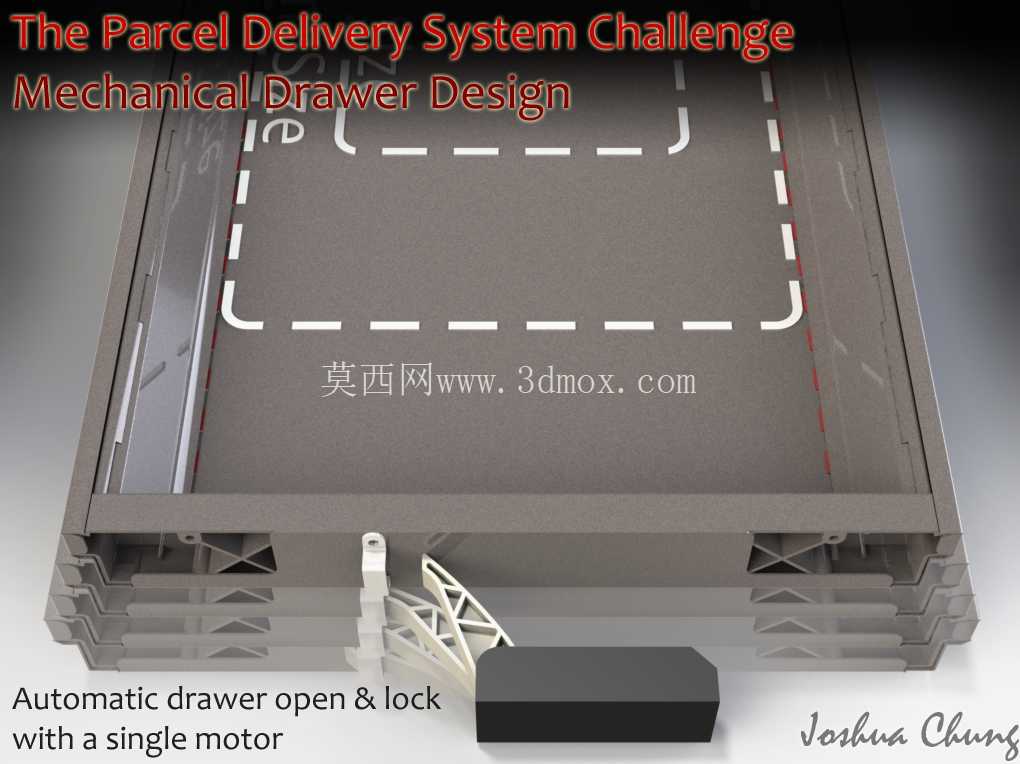

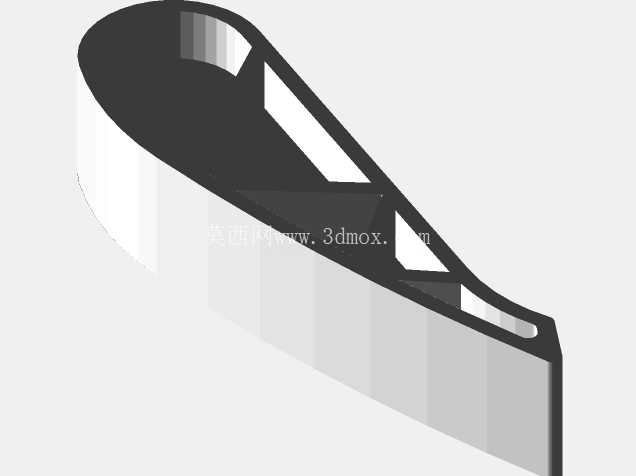

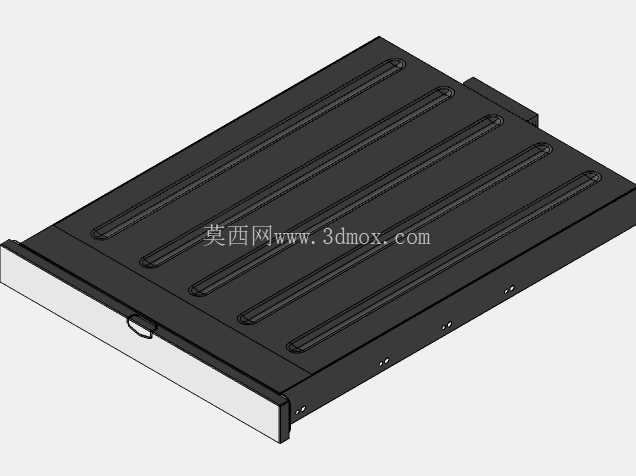

结构设计层面，整套抽屉的开合动作采用全自动化驱动逻辑，摒弃了传统手动抽拉的结构形式，用户完成操作指令触发后，背部搭载的伺服驱动组件会带动抽屉平稳弹出，弹出行程严格控制在45毫米，这个行程既能够让用户清晰识别抽屉开启状态、方便伸手取放包裹，又不会因为弹出幅度过大导致包裹滑落、或者磕碰周边通行人员。当用户完成取放动作后，抽屉会沿着内置的滑轨平稳回位，回位过程中驱动臂旋转带动挂钩结构完成自动锁止，不需要额外手动推压确认锁合，避免出现假锁、格口未关紧导致的包裹遗失问题。

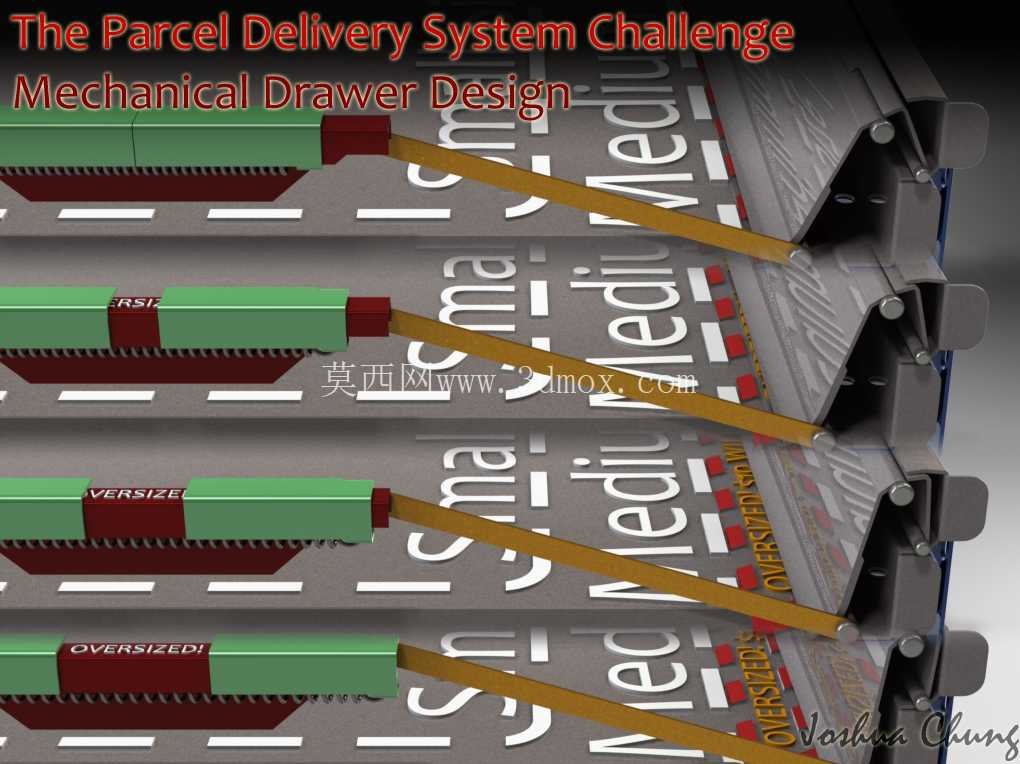

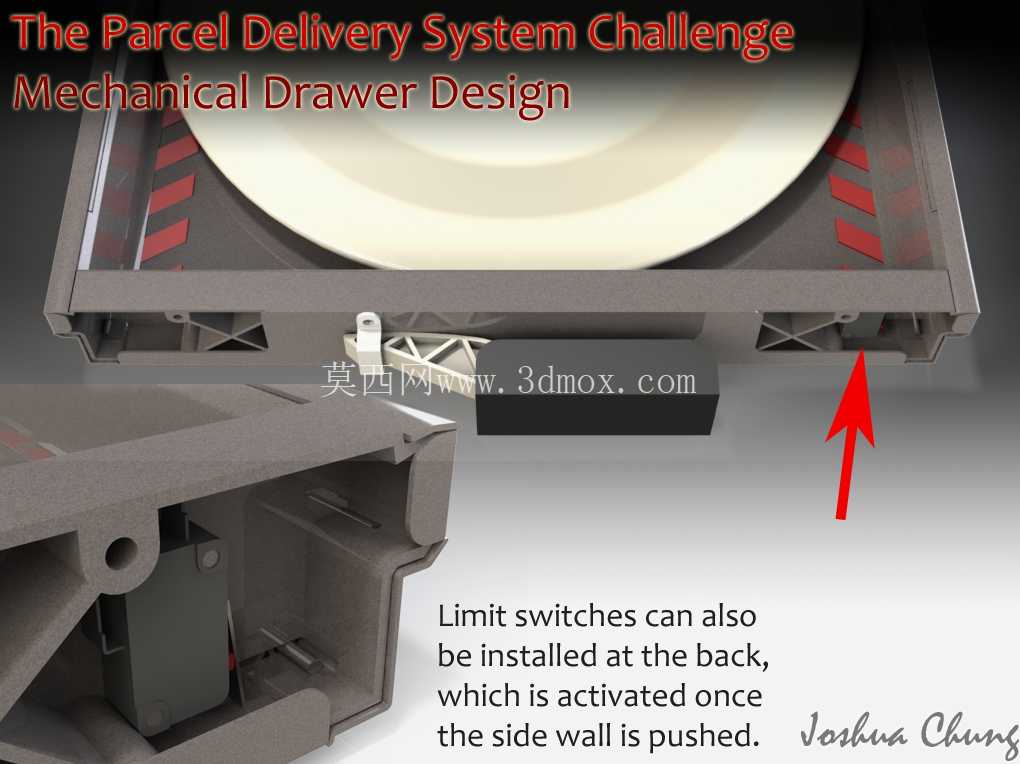

针对超规包裹的适配，设计时做了可伸缩侧板的结构创新，侧板可根据包裹尺寸做一定范围的回缩，拓展内部容纳空间，即使是尺寸略超常规格口的包裹，也能顺利容纳；但如果包裹尺寸超过侧板可拓展的极限，触发尺寸检测阈值后，除了前端的视觉警示，驱动单元会直接将抽屉推出，同时向终端控制系统反馈尺寸超限信号，提示用户更换更大规格的格口，避免因为包裹过高、过宽导致抽屉无法闭合、甚至强行挤压损坏内部传动结构。在安全防护设计上，抽屉背部设置了专用的限位开关，当侧板发生移位拓展容纳空间时，限位开关会第一时间向控制系统传递信号，记录当前格口的尺寸使用状态；同时驱动单元内置的传感组件可以实时检测抽屉的受力状态，如果出现外力强行撬动抽屉的情况，系统会立刻触发异常告警，联动终端的安全管控逻辑。

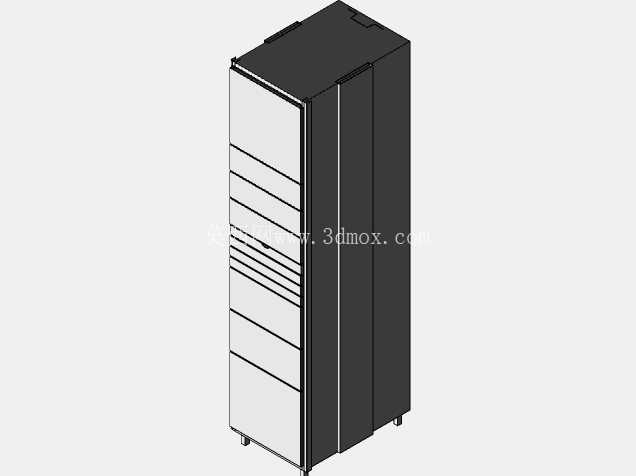

安装边界方面，整套抽屉结构采用模块化设计，可直接适配现有主流自助取件柜的格口安装尺寸，不需要对原有柜体框架做大规模改动，替换成本低；内部传动结构经过多轮方案迭代，先后验证了滑块传动、四连杆传动、凸轮传动等多种结构形式，最终选定的活塞式解锁方案，传动效率高、磨损量小，长期往复使用的故障率低，能够适配末端配送设备高频次开合的使用需求。平行布置的滑轨结构保证了抽屉开合过程的平稳性，不会出现偏载卡滞的问题，即使包裹放置位置偏向抽屉一侧，也能顺畅完成开合、锁止动作。从人机交互的角度，这套设计把原本需要用户自行判断的尺寸匹配问题，转化为直观的视觉指示加机构动作反馈，降低了用户的使用门槛，也减少了因为操作不当带来的设备运维成本，解决了传统自助取件格口在超规件处理上的交互盲区。
