壁挂式三角造型空调红外控制套管结构

这款壁挂式控制套管主要适配家用分体式空调的红外控制终端使用，核心应用场景覆盖普通住宅卧室、客厅、小型公寓出租屋等需要对空调进行本地或联动红外控制的空间，替代传统钉墙安装的温控类外设，解决墙面打孔破坏装修、外设走线杂乱、设备与家居风格违和的常见工程痛点。从实际用途来看，该套管作为红外控制模块的承载外壳，一方面为内部的红外发射接收组件、状态指示LED、控制按键、供电线路提供物理防护，避免日常落灰、意外磕碰损坏内部电子元件；另一方面通过集成的安装与理线结构，降低现场施工的复杂度，无需专业工具即可完成设备部署。

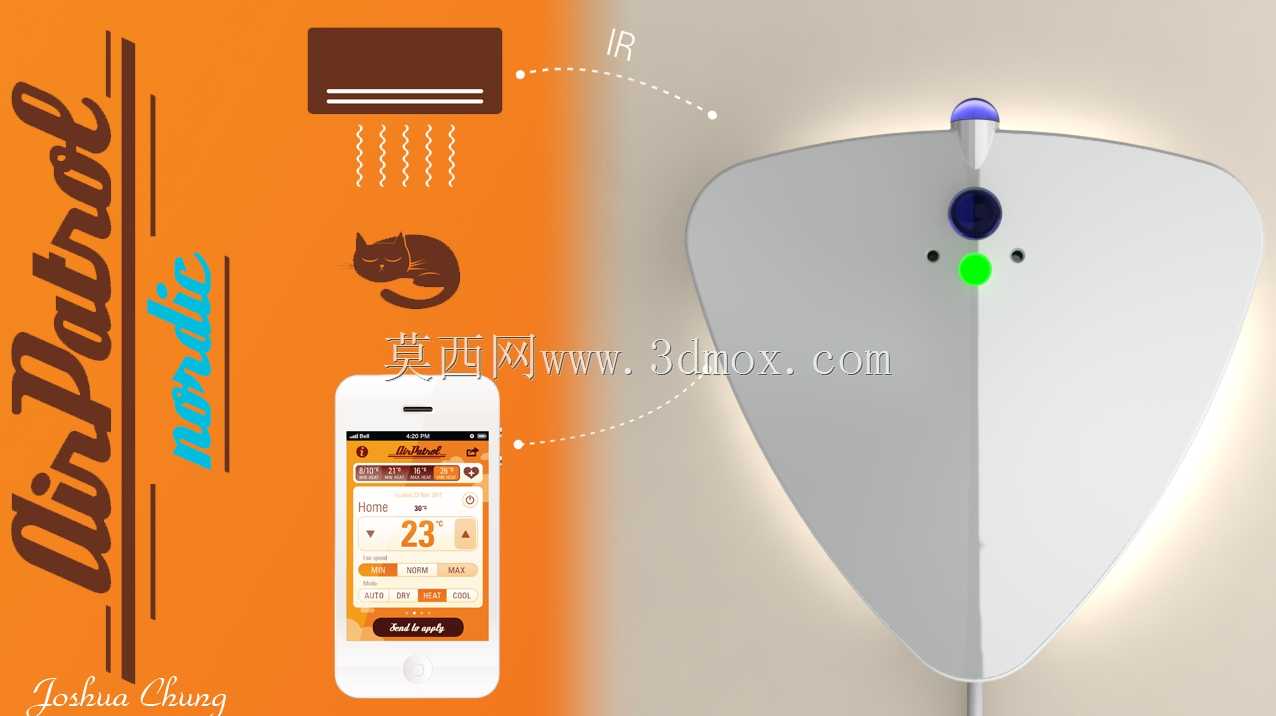

在功能特性层面，套管正面预留了红外收发窗口与状态指示透光位，三个状态指示灯隐藏在前面板内侧，可通过不同颜色、闪烁逻辑反馈设备运行状态：加热工况下透出红或橙色光，制冷工况下透出蓝色光，温度设置过程中三个灯可顺时针循环闪烁提示操作进度，温度达到设定阈值后指示灯保持稳定常亮，用户无需凑近查看屏幕即可远距离掌握设备运行状态。前面板集成两个隐藏式物理按键，无需拆卸外壳即可完成参数设置、模式切换操作，避免频繁拆装导致的卡扣磨损、密封性能下降问题。套管背部预留了绕线结构，供电线路多余长度可直接缠绕在背部绕线柱上，无需额外使用扎带整理线材，外露线材长度可根据安装位置与插座距离灵活调整，避免线材垂落杂乱的问题。

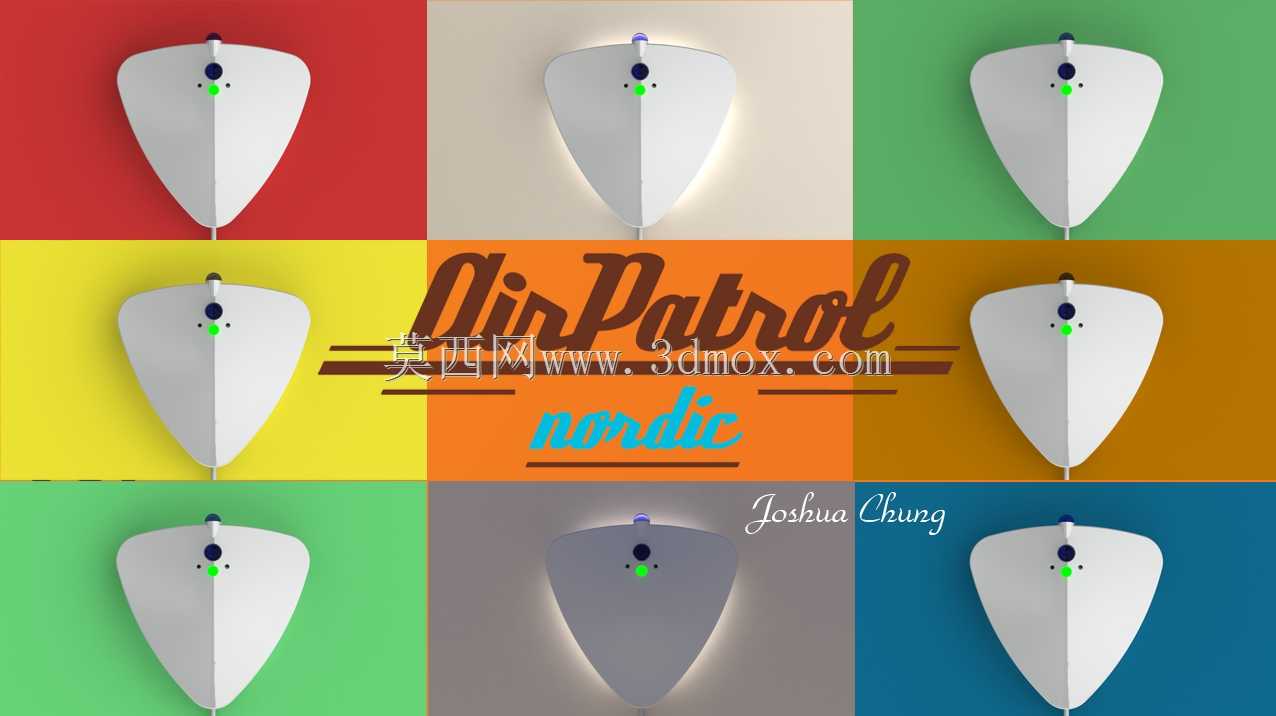

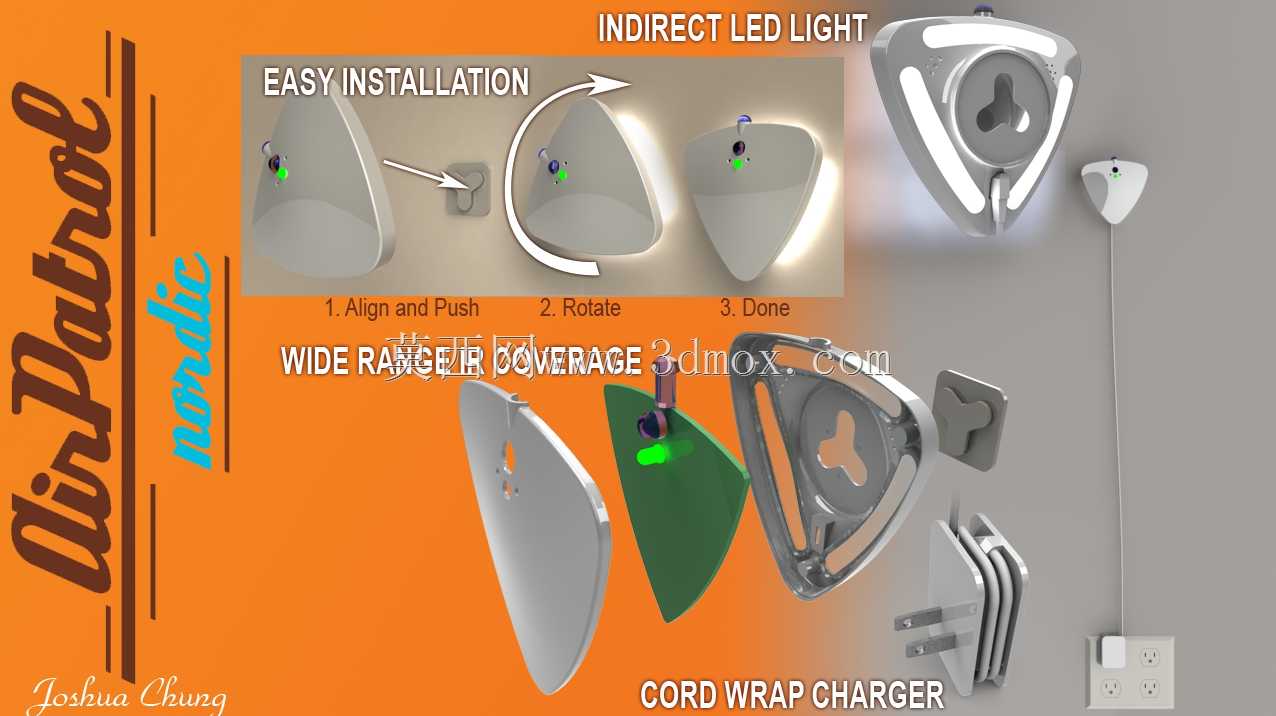

设计思路上跳出了传统温控外设方正规整的工业造型逻辑，采用圆润收边的三角形盾形轮廓，整体为纯白色哑光质感，弱化设备的工业属性，能够适配北欧、简约、日式等多种主流家居装修风格，不会在墙面产生突兀的视觉感受。安装结构没有采用常规的膨胀螺丝钉墙方案，而是配套简易粘贴式支架，仅需使用3M命令胶带将支架固定在墙面目标位置，待胶带粘接力稳定后，将套管对准支架卡位放置并旋转一定角度即可完成锁定，整个安装过程无需电钻、螺丝刀等工具，不会在墙面留下钻孔痕迹，后期拆卸也不会破坏墙面乳胶漆或壁纸，适配租房群体、临时装修场景的使用需求。

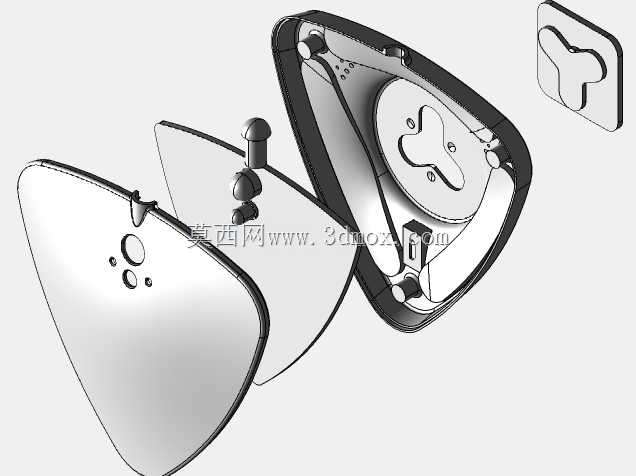

从安装边界与尺寸适配来看，整体三角形轮廓的最大宽度控制在120mm以内，尖端向下的造型纵向高度约150mm，整体厚度不超过30mm，突出墙面的尺寸较小，不会被过往行人剐蹭，也不会遮挡墙面原有插座、开关面板的使用。安装位置需避开空调出风口直吹区域、窗帘等易遮挡红外信号的遮挡物，距离空调室内机的红外接收窗水平距离不超过8米、垂直偏移角度不超过30度即可保证红外信号的稳定传输，无需额外调整信号发射角度。套管的边角全部做R3以上的圆角处理，没有尖锐棱角，即使安装在儿童可触及的低位墙面，也不会造成磕碰划伤。内部腔体预留了通用红外控制模块的安装位，适配市面主流的小型红外控制电路板，PCB安装柱的孔位间距兼容22mm、35mm两种通用规格，供电线路的出线口开设在套管背部下方，线材可沿墙面自然垂落至就近插座，也可通过绕线结构将线材隐藏在套管与墙面的间隙中，进一步提升外观整洁度。前面板与底壳采用卡扣式连接，配合一圈超薄硅胶密封胶条，可阻挡日常浮灰、少量溅水进入腔体内部，适配卫生间干区、厨房外侧等少量潮气的安装场景，提升设备的环境适应能力。
