齿轮虹膜组合式收纳容器结构设计

这款结构的核心设计逻辑，是将传统锥齿轮传动与虹膜开合机构做深度集成，最终形成一个可通过旋转动作实现启闭的一体式收纳容器，完全适配熔融沉积成型、光固化等主流3D打印工艺的加工特性，无需额外装配工序即可完成成品制作。从实际应用场景来看，这类结构可作为小型贵重物品的收纳载体，比如日常佩戴的婚戒、袖扣、纪念徽章，或是手写贺卡、小型存储芯片这类需要妥善收纳的小尺寸物件，当机构处于闭合状态时，内部存放的物品会被周向布置的虹膜叶片完全包裹，不会出现滑脱、掉出的情况，闭合后的整体结构没有外露的活动缝隙，也能避免灰尘进入内部腔体。

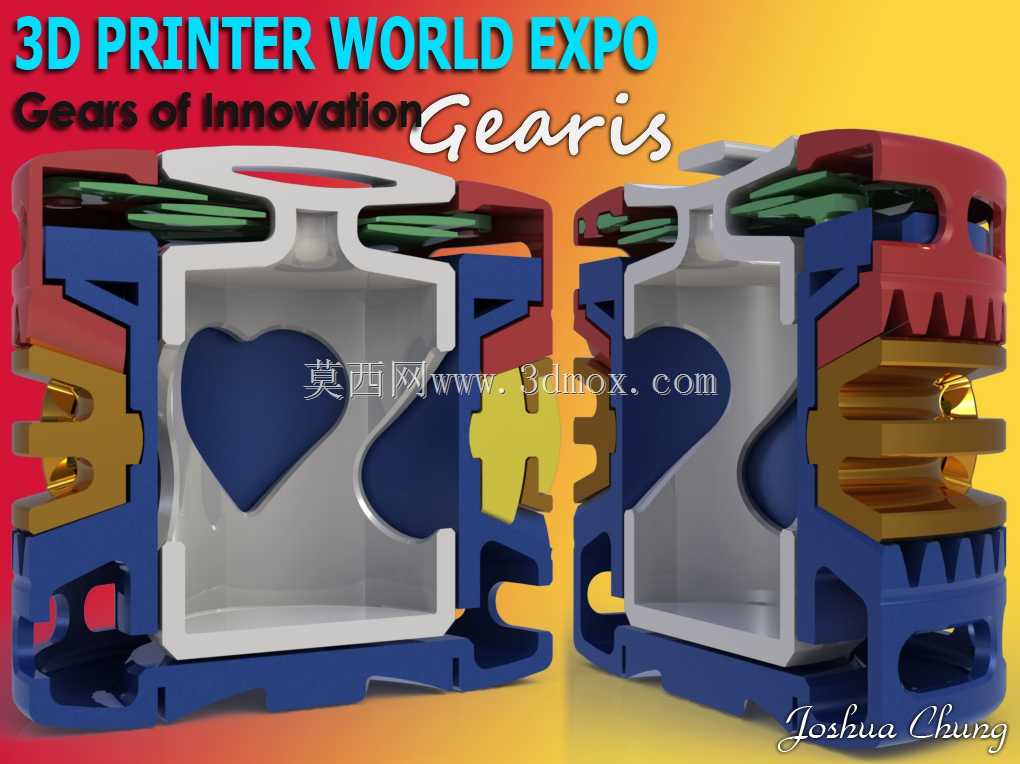

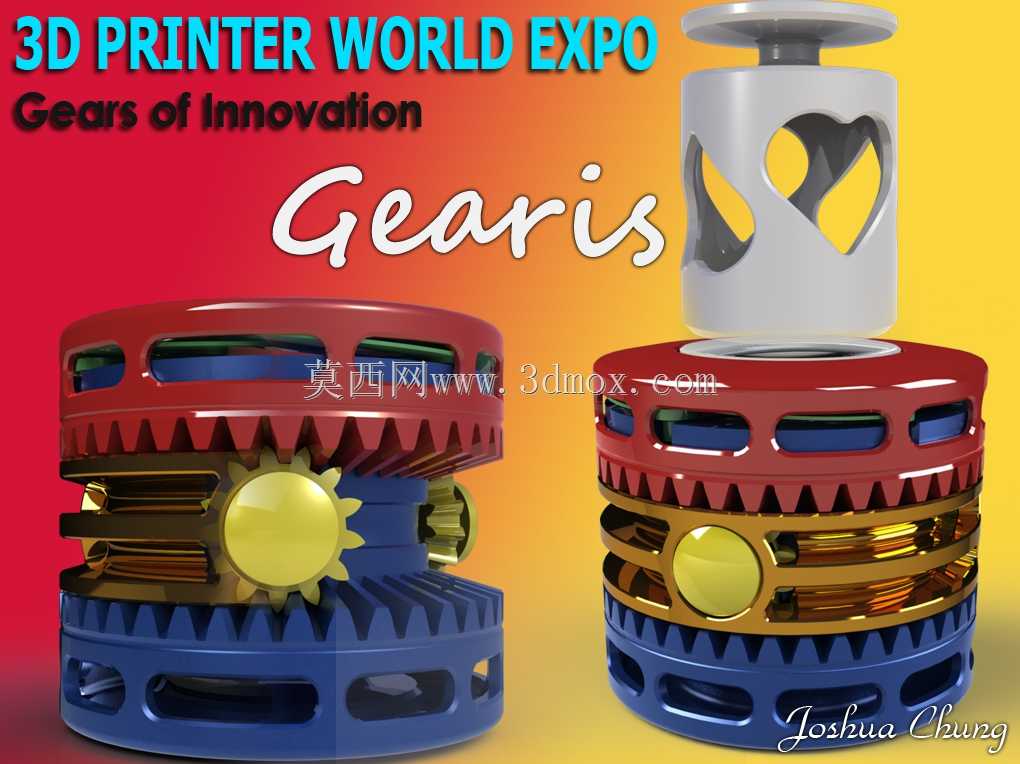

设计过程中最先敲定的是传动逻辑，最初的方案仅考虑做一组可相互啮合的锥齿轮组，验证传动顺畅度的过程中发现，齿轮旋转的周向行程刚好可以匹配虹膜机构叶片的开合角度范围，于是将顶部的容纳腔与虹膜叶片做集成，把齿轮的旋转输出直接作为虹膜机构的动力输入，省去了额外的传动连杆、拨叉等零件，整个结构的所有运动部件全部集成在中空外壳内部，没有外凸的传动结构，既简化了零件数量，也避免了外部结构剐蹭、卡滞的风险。

从功能特性来看，整个结构除了可取出的内部容纳腔之外，所有的齿轮齿形、虹膜叶片的滑动槽位、限位结构都做了一体化的互锁设计，打印完成后仅需要清理掉支撑材料就可以直接动作，不需要额外的螺丝、销轴等紧固件做装配连接。考虑到3D打印的层间结合强度特性，所有齿轮的齿形都做了0.2mm的齿侧间隙预留，避免打印过程中出现的溢料导致齿面卡滞，虹膜叶片的滑动接触面做了0.15mm的间隙配合，既保证叶片滑动顺畅，又不会出现过大的晃动间隙，闭合状态下叶片之间的拼接缝隙控制在0.1mm以内，不会出现漏缝的情况。

结构的外形采用圆柱式对称设计，整体外轮廓没有尖锐的棱角，中空的外壳设计一方面减少了打印过程中的材料消耗，降低打印成本，另一方面中空的内壁结构也方便打印完成后清理内部的支撑材料，不需要使用特殊的工具就可以将内腔的支撑全部掏出，不会残留支撑碎块影响内部机构动作。安装边界方面，整个结构的底部做了平整的安装基准面，可以直接放置在桌面、展示台等平面上，不需要额外的固定支架，底部的接触面做了0.3mm的微凸环设计，避免打印底部的翘边导致放置不稳，整体的径向尺寸控制在常规3D打印机的成型幅面范围内，即使是入门级的桌面级3D打印机也可以一次性打印完成，不需要拆分零件做拼接。

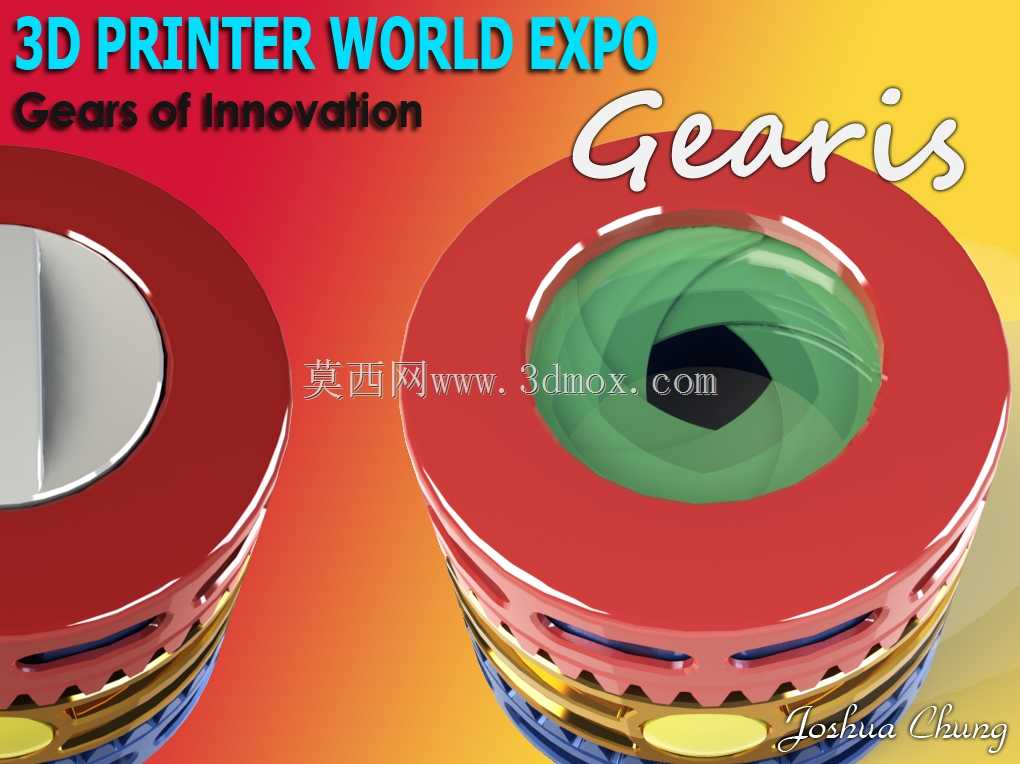

在运动逻辑的验证阶段，特意将齿轮的传动比做了匹配调整，只需要旋转外壳下部的齿轮段大概120度的角度，就可以实现虹膜叶片从完全闭合到完全打开的全行程动作，操作时不需要施加过大的力矩，单指就可以完成旋转启闭的操作。虹膜叶片的运动轨迹做了专门的限位设计，当旋转到完全打开位置时，叶片会被内部的限位台阶挡住，不会出现过转导致叶片脱槽的情况，旋转到完全闭合位置时，相邻叶片的边缘会刚好贴合，形成完整的封闭顶面，不会出现叶片错位的问题。考虑到长期使用的磨损问题，所有的滑动接触面都没有设计尖锐的棱边，全部做了R0.5的圆角过渡，减少滑动过程中的摩擦阻力，也降低了反复开合过程中接触面的磨损量，即使是使用PLA这类常规3D打印材料制作，也可以承受上千次的开合动作不会出现结构损坏。
