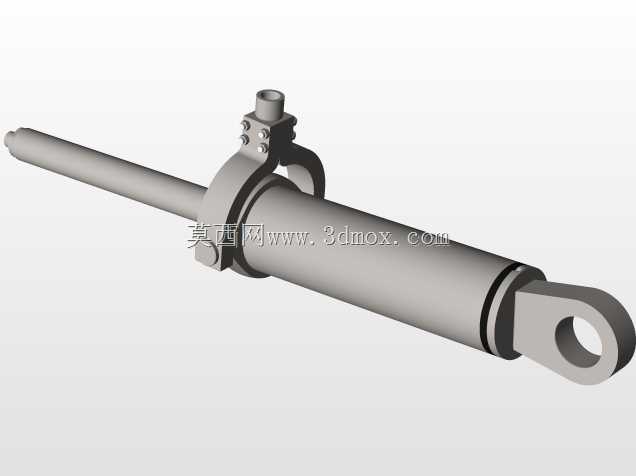

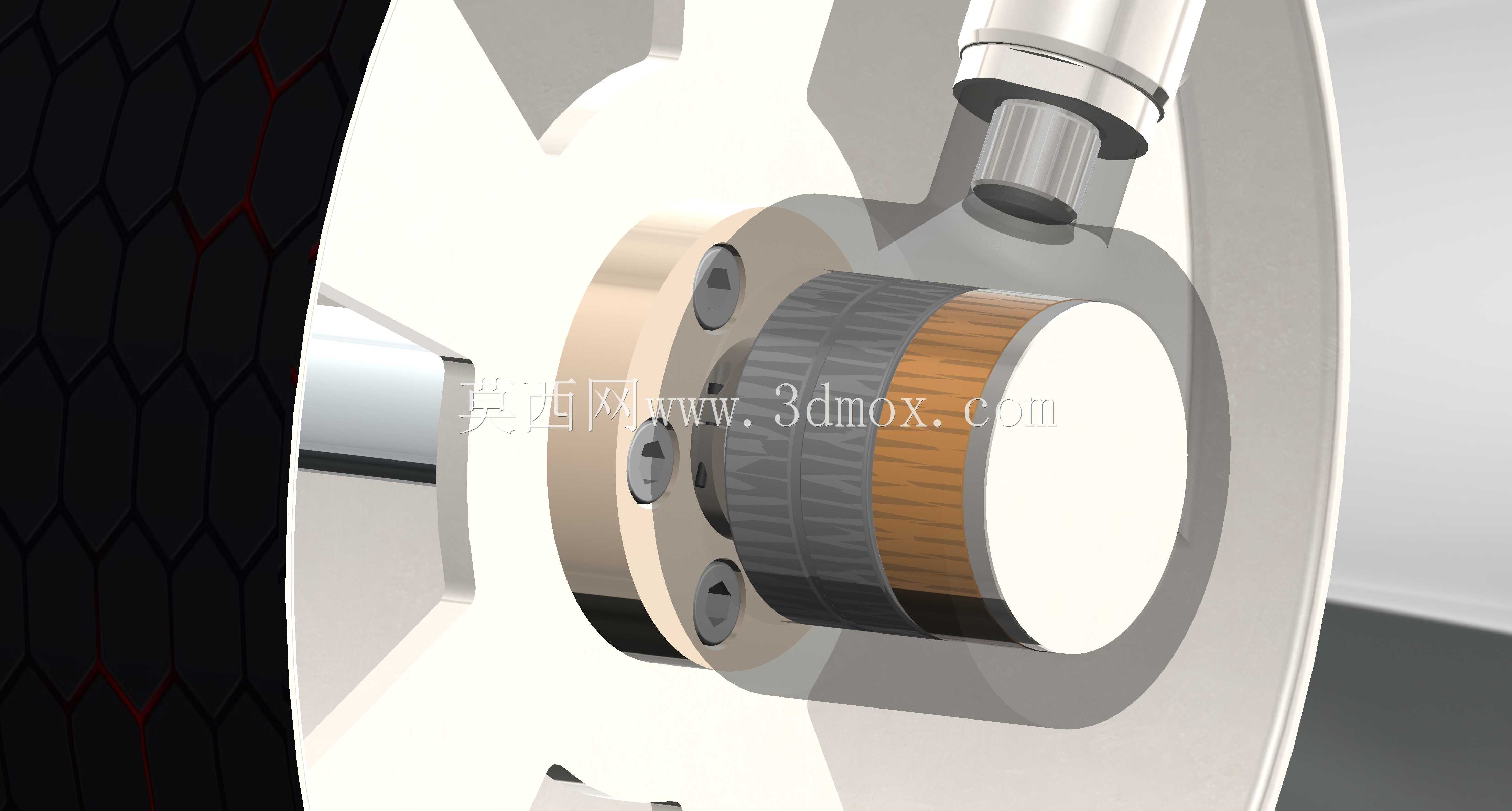

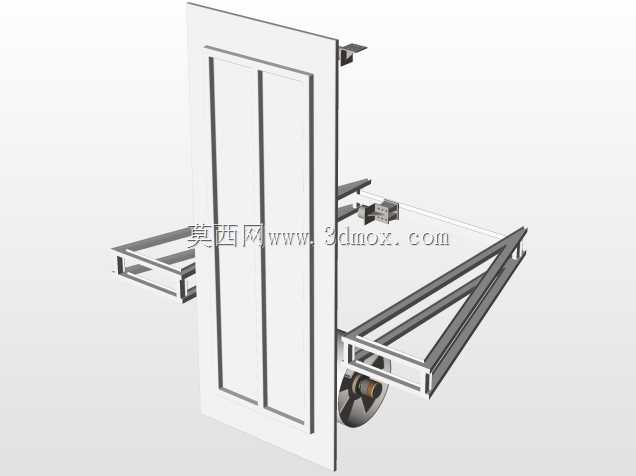

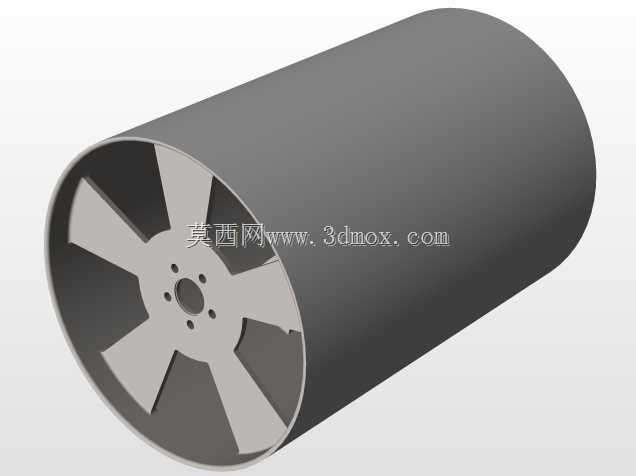

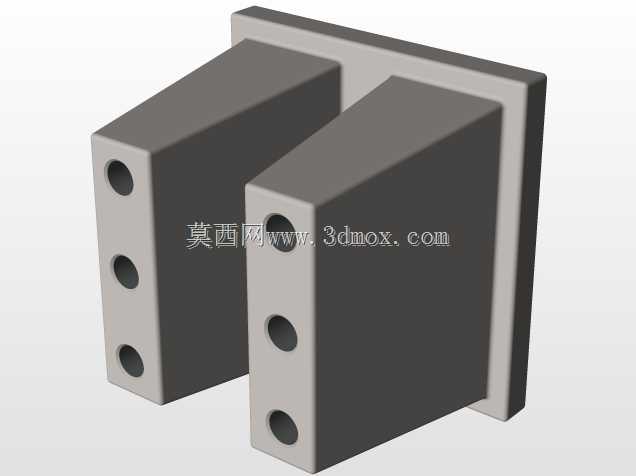

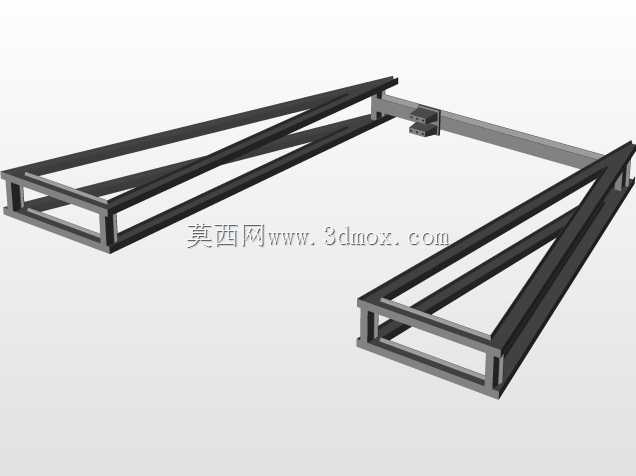

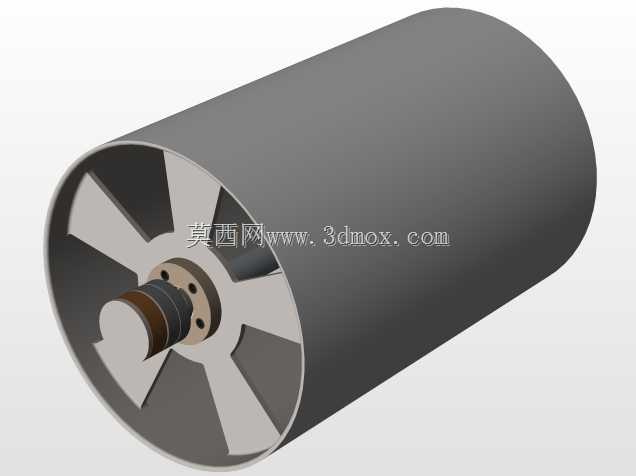

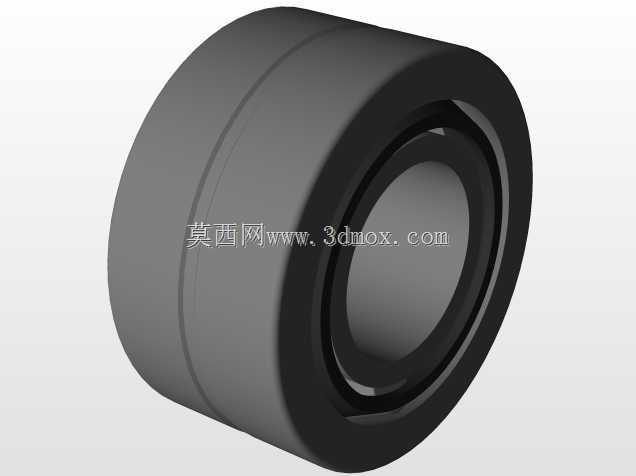

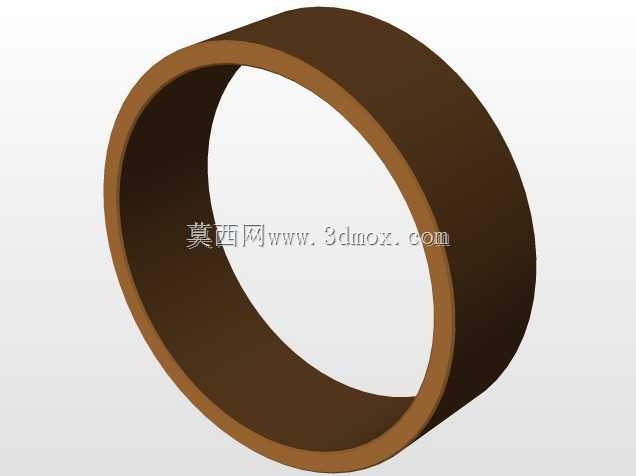

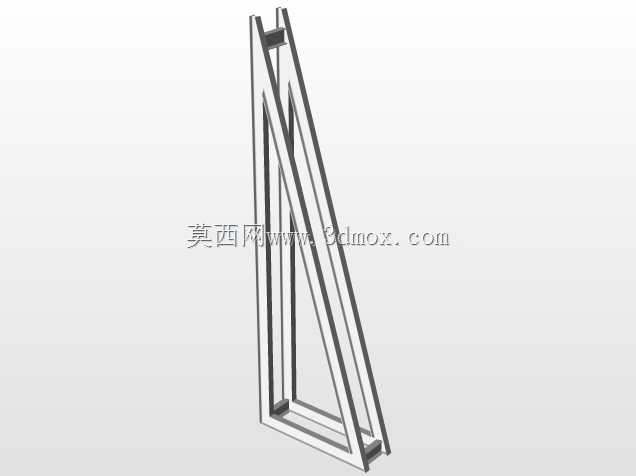

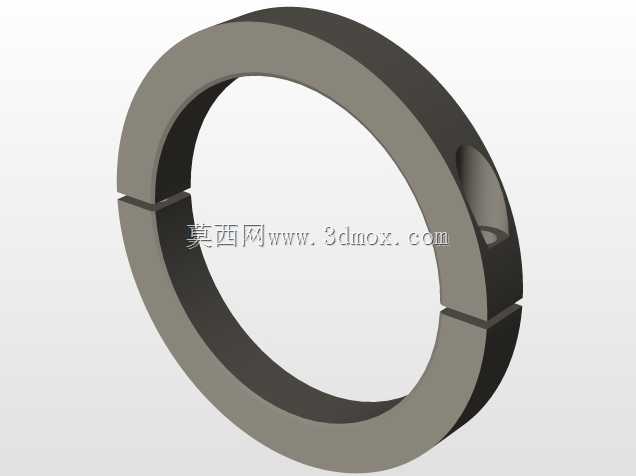

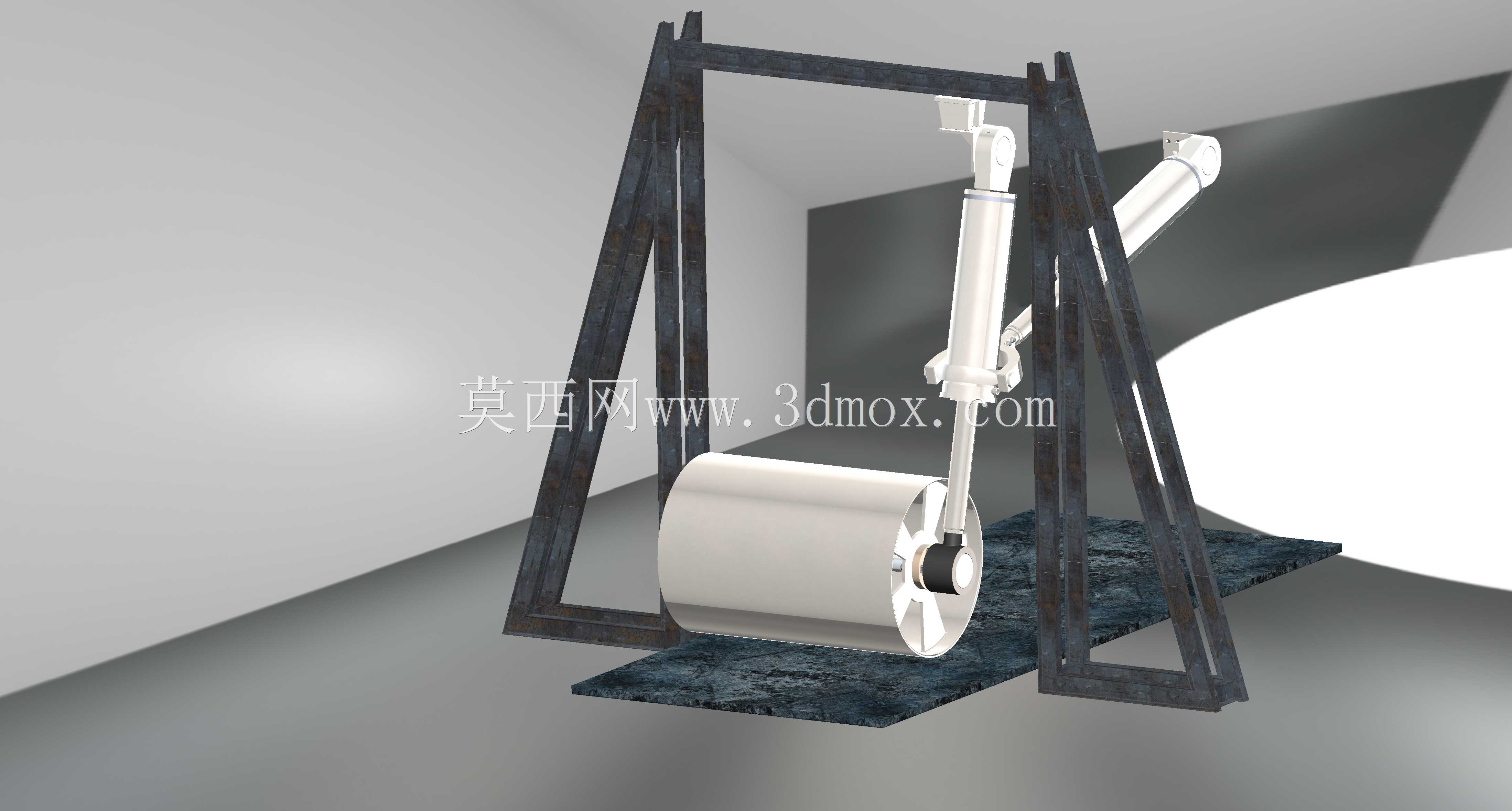

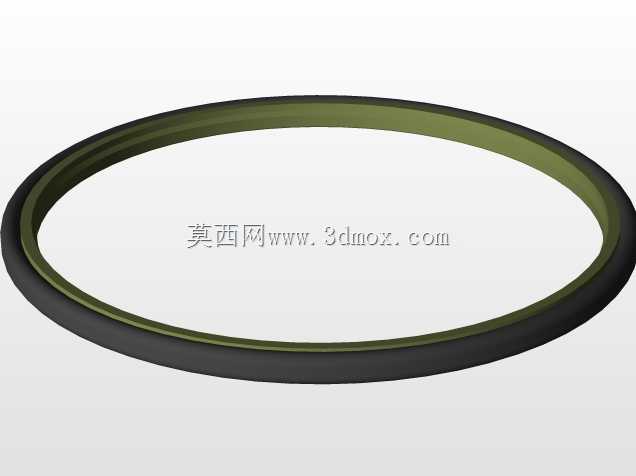

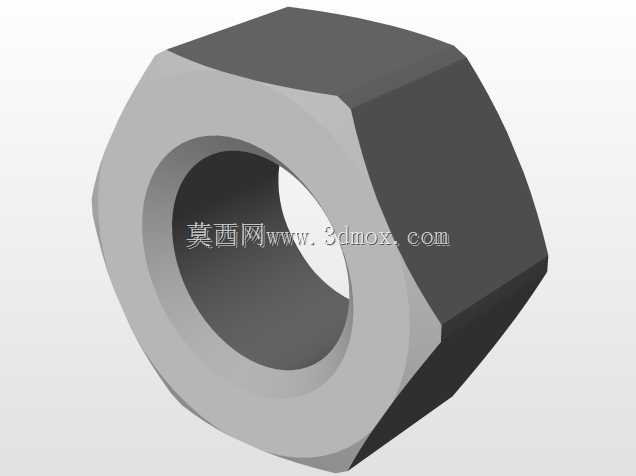

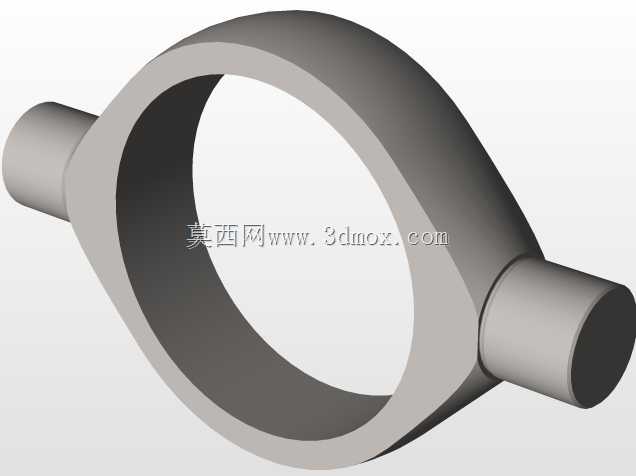

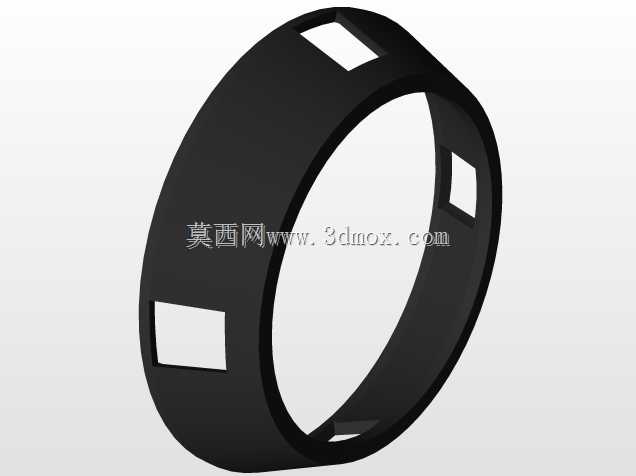

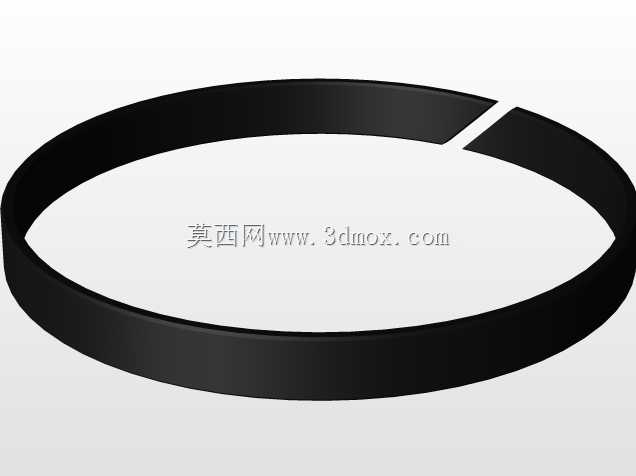

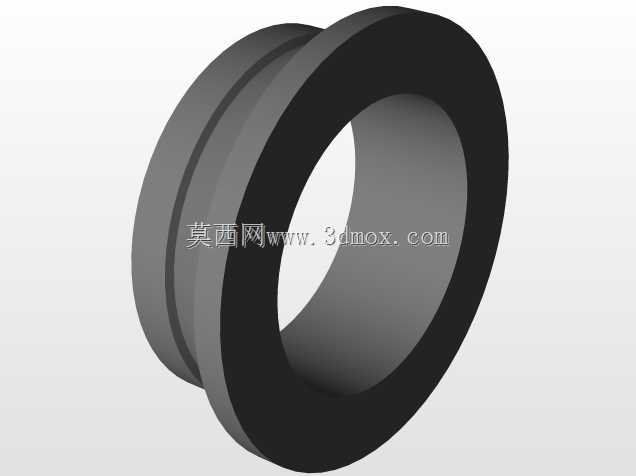

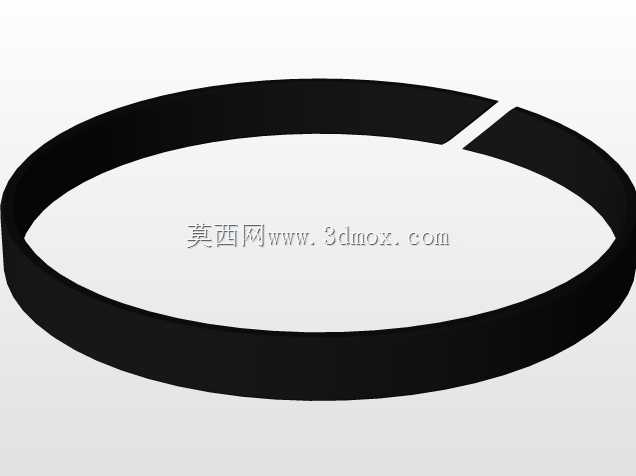

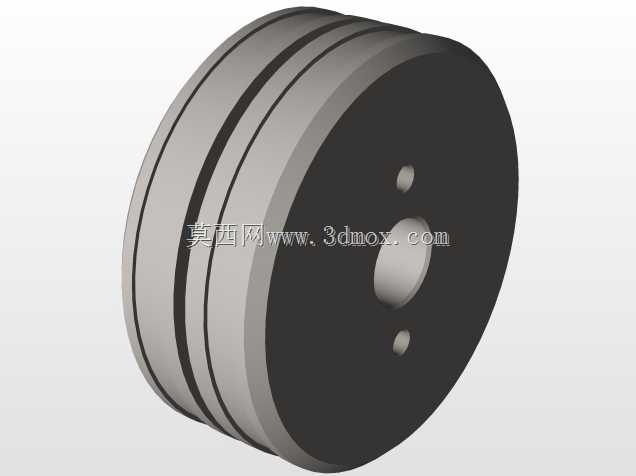

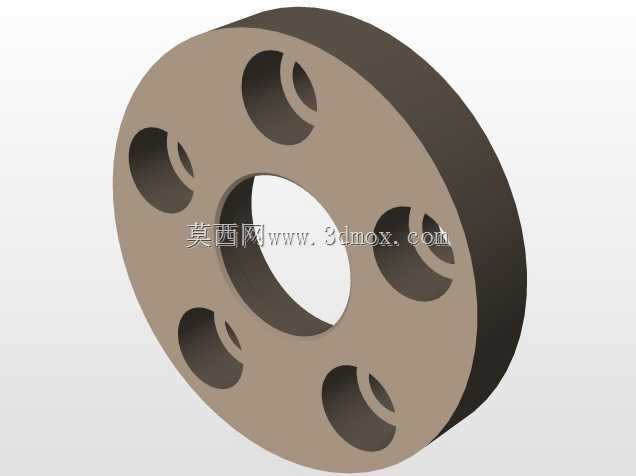

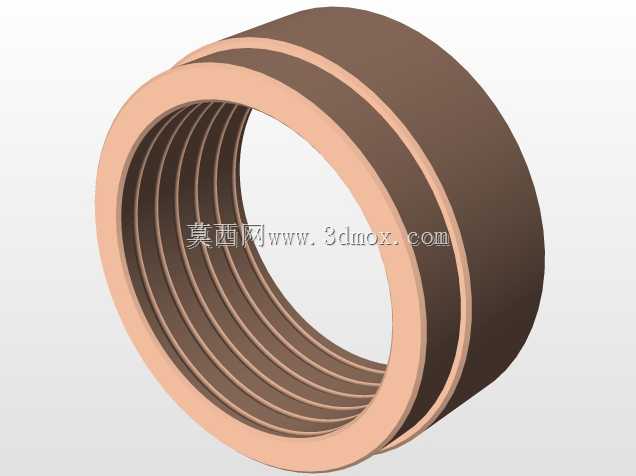

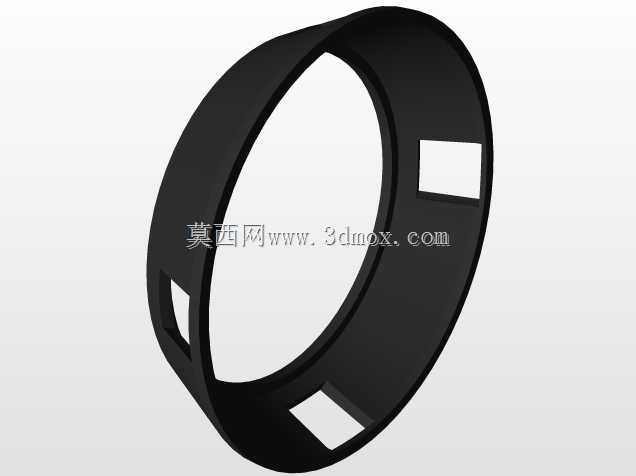

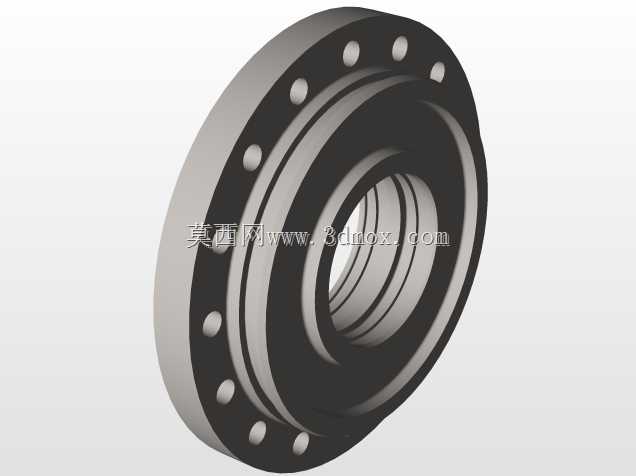

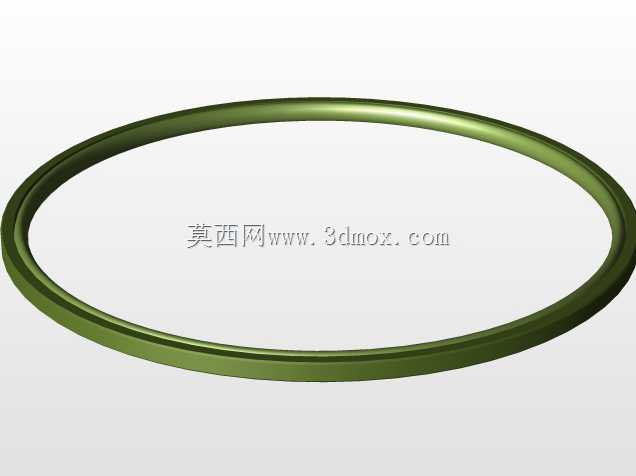

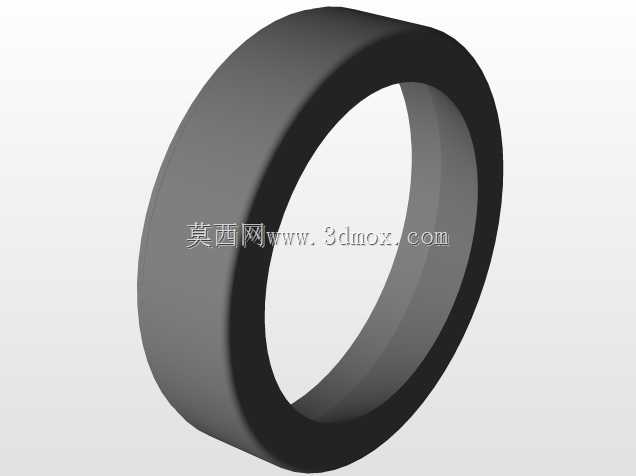

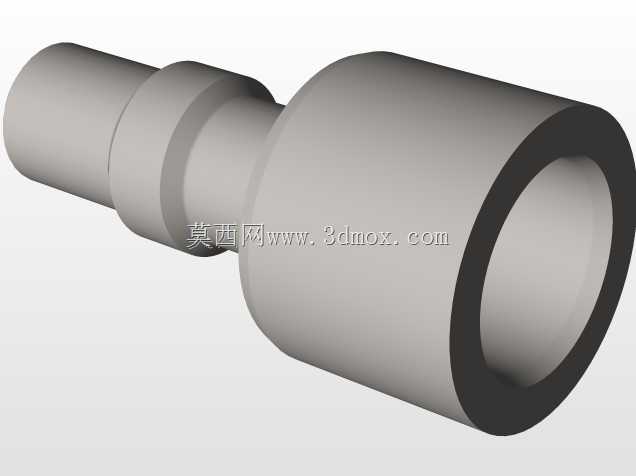

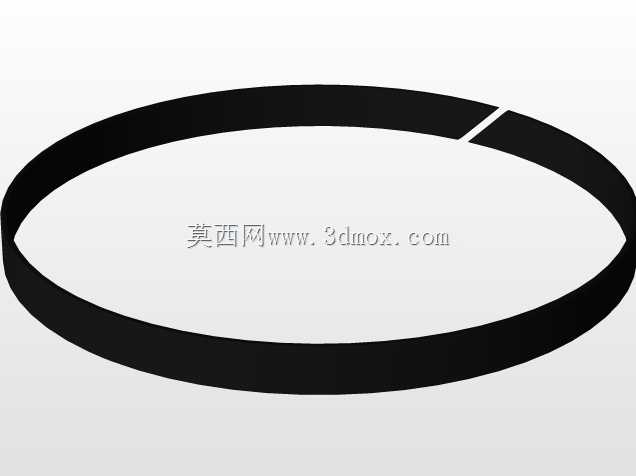

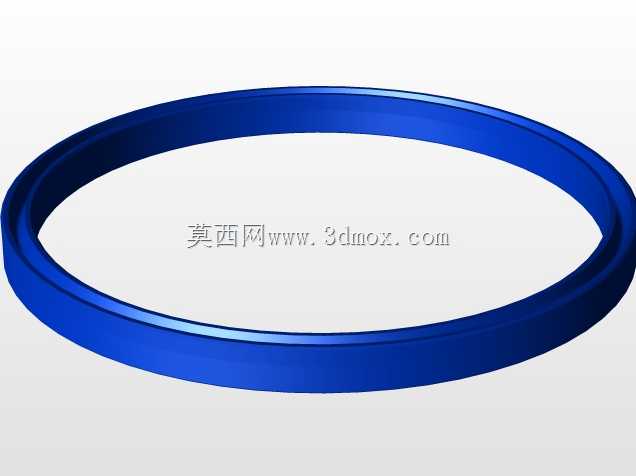

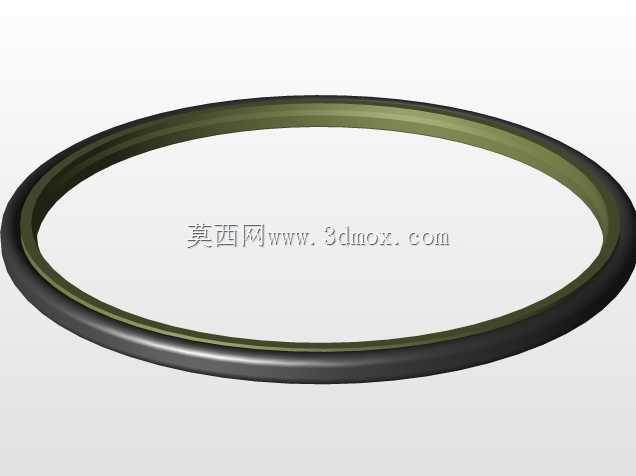

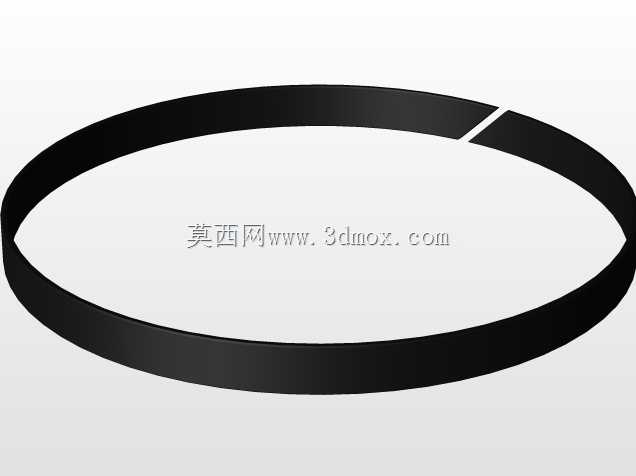

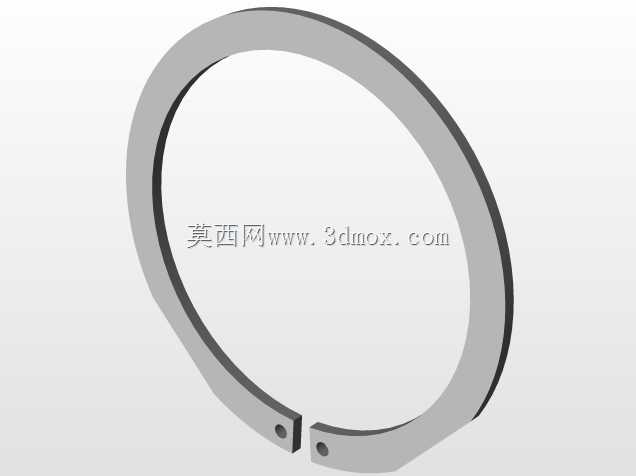

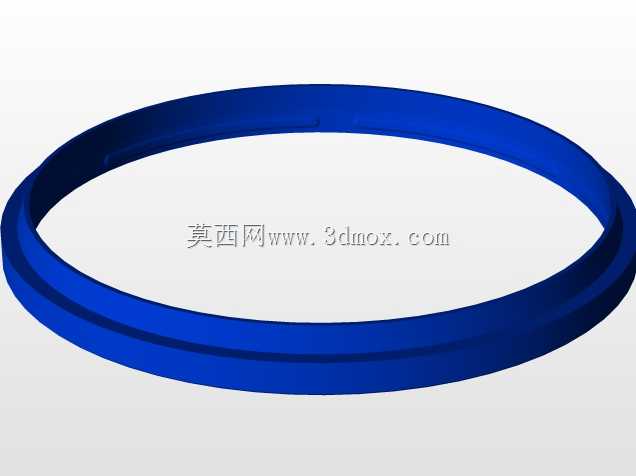

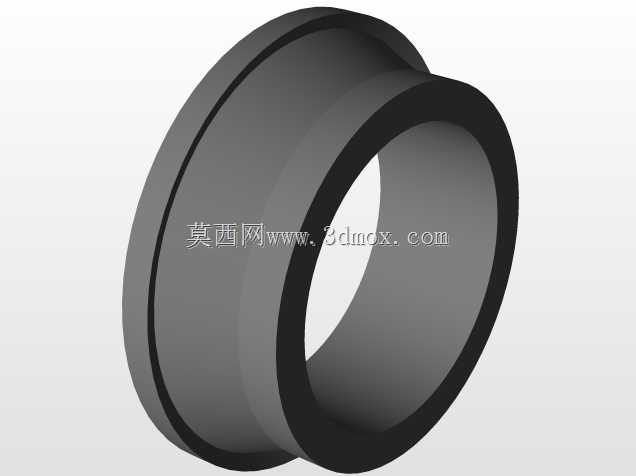

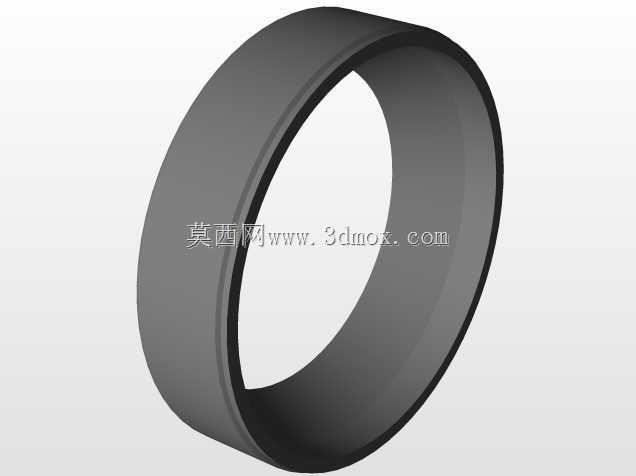

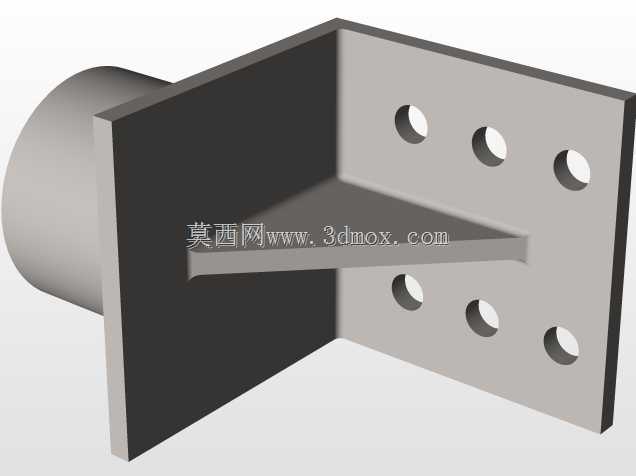

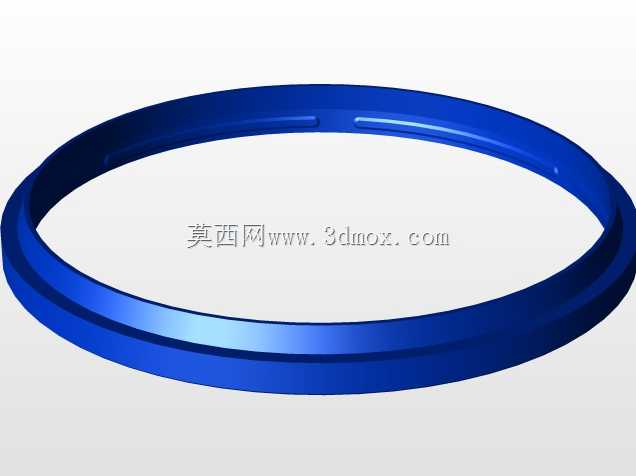

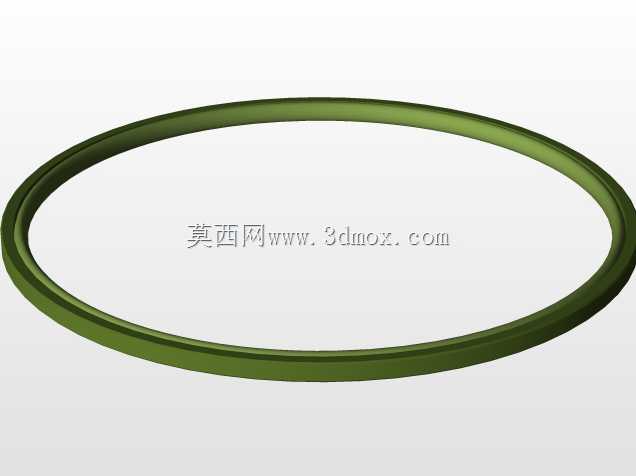

在小型物料破碎实验场景中,常需要结构简单、驱动力可控的破碎装置来完成不同硬度物料的破碎参数验证,这套液压驱动的双辊破碎结构正是针对这类实验需求搭建的验证性结构,并非量产工业破碎设备,主要用于实验室场景下的破碎力、辊隙匹配、液压驱动响应特性的测试,也可作为小型固废破碎的原理样机开展前期结构验证。从结构组成来看,整套装置采用三角桁架式焊接机架作为承载主体,两侧的A字型支撑结构采用矩形型钢焊接成型,底部通过整块安装底板连接为整体,这种桁架式结构相比板式机架重量更轻,同时能在承受破碎作业的径向载荷时提供足够的结构刚度,避免机架受载出现过大形变影响辊轴的同轴度。破碎执行部分采用单光辊配合液压施压的结构,光辊采用实心圆柱钢件加工而成,辊面未做齿形处理,适合处理硬度不高的脆性物料,辊轴两端通过带座轴承安装在滑动导向座上,导向座与机架上的导轨槽配合,可沿垂直于辊轴轴线的方向滑动。驱动施压部分配置了两组液压油缸,油缸缸体端铰接在机架顶部的横梁上,活塞杆端与辊轴的滑动导向座铰接,通过液压系统的压力调节即可控制破碎辊的施压大小,相比弹簧施压的破碎结构,液压驱动的施压压力更稳定,且可实时调整压力参数,适配不同破碎工况的载荷需求。从安装边界来看,整套装置的机架底部为矩形安装平面,安装时需要通过螺栓将底板固定在水平的混凝土基础或者钢制实验平台上,基础需要能承受破碎作业时的交变冲击载荷,避免设备运行时出现晃动。设备的进料区域位于两个辊子的上方间隙处,出料区域直接对应机架下方的开放空间,可配套接料装置收集破碎后的物料。设计过程中,首先考虑的是实验场景的拆装便捷性,因此所有铰接点都采用可拆卸的销轴连接,辊轴与轴承座的配合采用间隙配合加锁紧套的固定方式,方便快速更换不同辊面形式的破碎辊,开展不同辊面结构的破碎效果对比测试。机架的A字型支撑角度经过受力校核,两侧斜撑的角度设置为60度,能够将破碎作业时的垂直载荷分解为斜向的压应力传递到底板,避免支撑结构出现受弯失稳的问题。液压油缸的选型按照最大破碎力15kN的参数匹配,油缸行程设置为100mm,可满足0-50mm范围内的辊隙调整需求,适配不同出料粒度的实验要求。在实际使用过程中,这套结构可通过调整液压系统的溢流阀压力来改变破碎辊的最大施压值,当遇到不可破碎的硬物进入辊隙时,液压系统可通过溢流实现过载保护,避免刚性结构件出现损坏。相比传统的双辊破碎机,这套结构简化了复杂的传动系统,没有配置减速电机驱动辊子转动,主要依靠液压施压配合手动或者外部辅助驱动来完成压碎作业,更适合小批量的实验测试场景,不需要连续长时间的作业运行。结构的导向座与机架导轨之间采用铜质滑板作为耐磨件,磨损后可快速更换,维护成本较低。机架的焊接位置都做了焊后去应力处理,避免焊接残余应力导致机架长期使用后出现形变,影响辊子的平行度。整套结构的所有外露部件都做了防锈涂装处理,适合实验室的干燥环境使用,若要用于工业场景,还需要额外增加辊子的旋转驱动机构、进料导料机构、防尘密封结构以及安全防护装置,目前的结构仅完成了核心破碎施压部分的原理验证,可作为液压破碎类设备研发的基础结构参考,帮助设计人员快速验证液压施压破碎的结构可行性,缩短前期研发的建模与验证周期。
