农用秸秆切碎处理设备结构设计

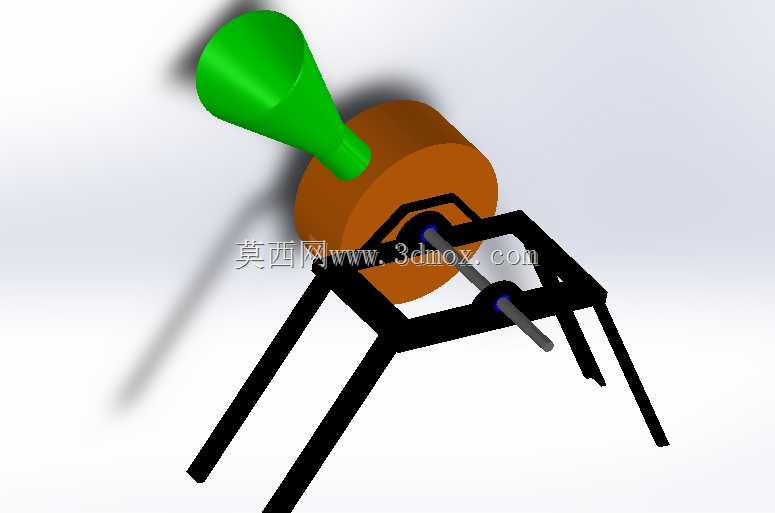

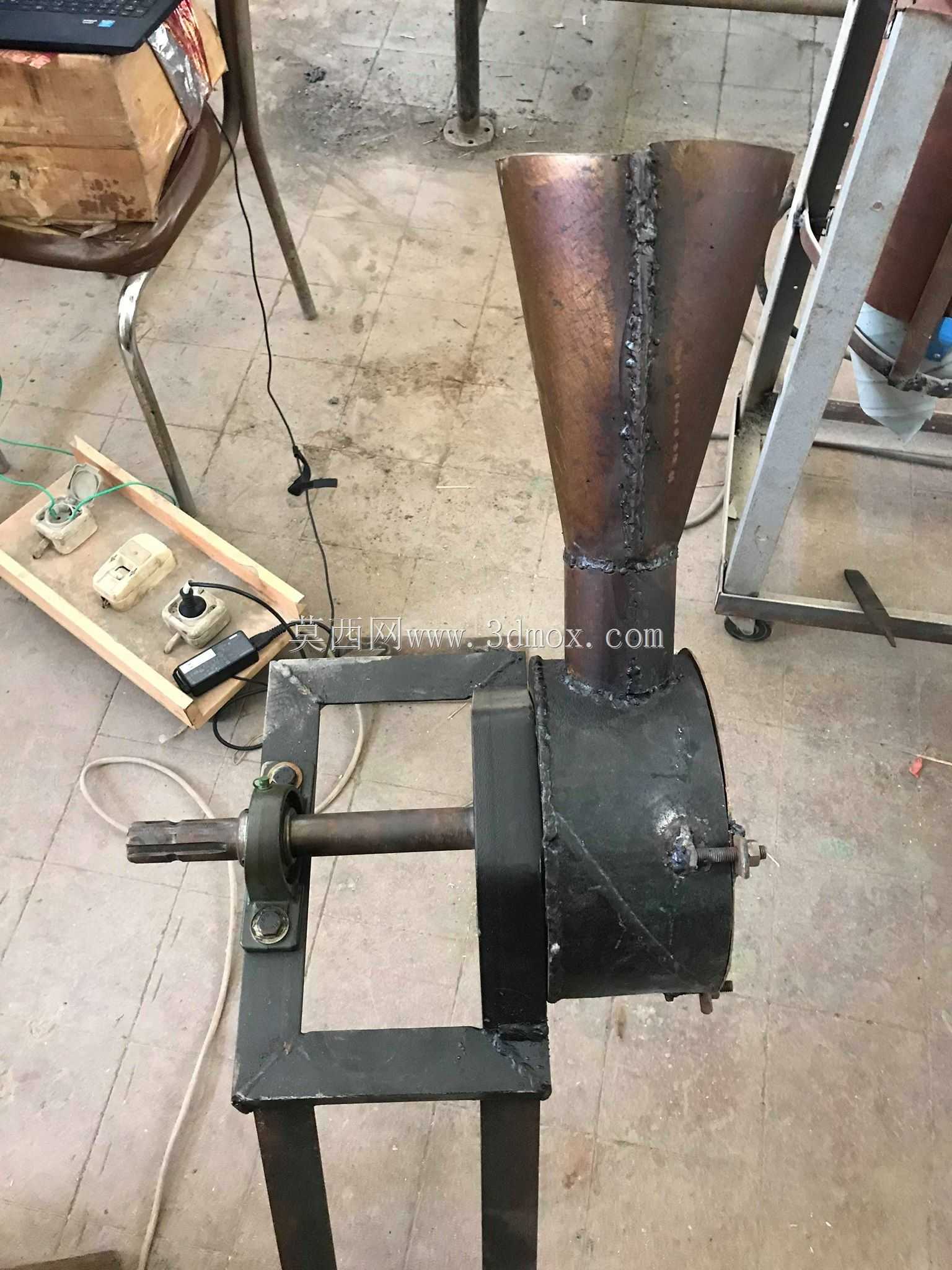

　　这款碎草设备主要面向田间秸秆处理、畜牧饲草制备、果园残枝粉碎等农业生产场景，在实际作业中可将收割后残留的作物秸秆、田间杂草、修剪下的果树枝条等物料切碎至合适粒度，既可以直接作为畜禽粗饲料使用，也能将粉碎后的物料抛撒回田作为有机肥原料，还可用于生物质原料预处理环节，解决农林剩余物堆放占地、处理难度大的问题，适配丘陵小地块、家庭农场、小型畜牧养殖户的作业需求，不需要配套大功率动力机组即可完成作业。设备整体采用立式进料配合卧式切削的结构布局，上方设置的漏斗形进料口做了大口径扩口设计，进料端开口尺寸大于切削腔入口，作业时操作人员可直接将成束的秸秆、杂草从进料口投入，扩口结构能够避免物料在进料段卡滞，不需要额外配置进料输送机构，

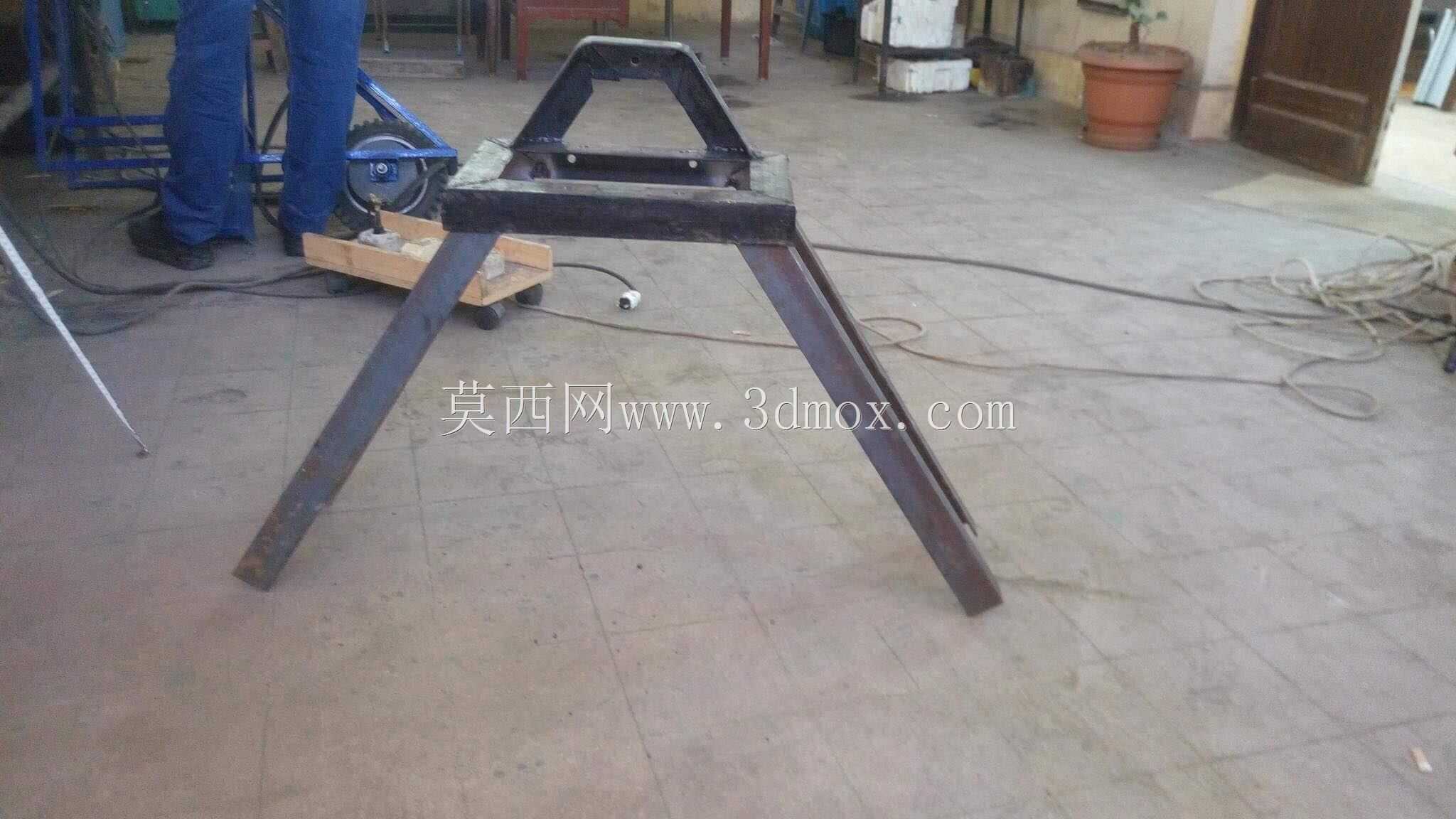

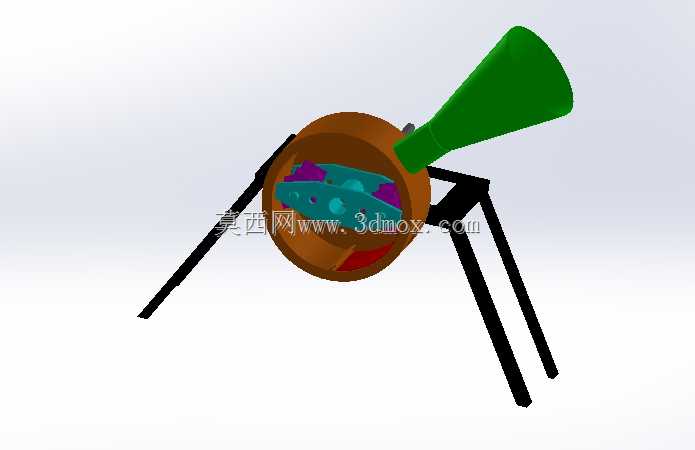

　　简化了整体结构，降低了设备自重与制造成本。进料口下方直接连通圆柱形切削腔体，腔体内配置回转式切削组件，动力输入轴从腔体侧方伸出，可通过皮带轮连接柴油机或者电动机作为动力源，动力输入轴的安装高度距离机架底部支撑面预留了足够的皮带轮安装空间，不会出现传动部件与地面剐蹭的问题。切削腔体下方直接焊接固定在框架式机架上，机架采用方管焊接成型的四腿支撑结构，四条支撑腿向外倾斜布置，支撑腿底部的跨距大于上部切削腔体的安装尺寸，作业时整个设备的重心落在支撑腿围成的矩形区域内部，即使投入成捆的较重物料，也不会出现设备倾翻的问题；支撑腿的高度设置兼顾了出料空间需求，切削腔体下方预留的高度可直接放置收纳袋或者集料筐，

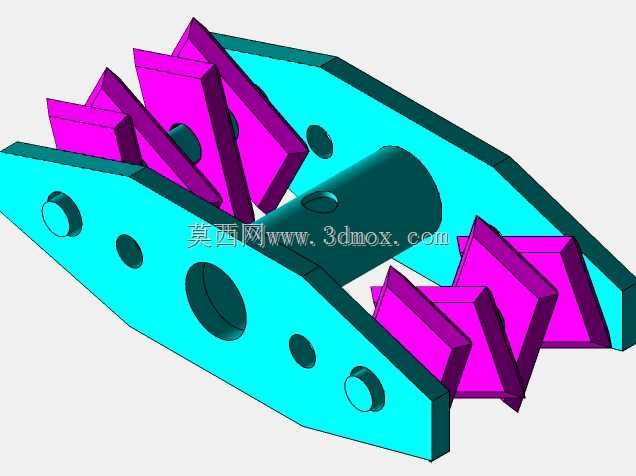

　　切碎后的物料在切削组件的离心力作用下直接从腔体下方出料口排出，不需要额外设置出料输送装置，减少了故障点。设计过程中优先考虑了小型农用设备的易维护性，切削腔体的端盖采用快拆结构，日常作业后打开端盖即可清理腔体内残留的物料，也可快速更换磨损的切削刀片；进料口与切削腔体采用法兰螺栓连接，当进料口出现磕碰变形时可单独拆卸更换，不需要整体替换上部结构。机架的焊接位置均做了倒角处理，避免应力集中导致的焊缝开裂，支撑腿底部预留了安装孔位，可通过膨胀螺栓将设备固定在水泥地面上长期作业，也可在支撑腿底部加装行走轮，转场作业时可直接推行移动，适配不同的作业场景需求。切削组件的动平衡在设计阶段做了校核，回转部件的质心与动力输入轴轴线重合，

　　额定转速下运行时不会出现异常振动，降低了机架的疲劳载荷，延长了设备整体的使用寿命。设备的整体安装边界控制在小型农用设备的常规尺寸范围内，不需要占用较大的存放空间，日常闲置时可直接放置在农具棚角落，转运时可通过普通农用三轮车装载，适配农村地区的使用与转运条件。在功能实现上，设备的切削间隙可通过调整刀片与腔体内壁的间距来控制出料粒度，针对不同的处理需求可灵活调整：制备畜禽饲草时可缩小间隙，将物料切得更细碎，方便畜禽采食；做秸秆还田处理时可适当放大间隙，提升作业效率，降低动力消耗。进料口的倾斜角度经过反复验证，物料投入后可依靠自重滑入切削腔体，不需要人工推料，避免操作人员接触到切削部件，保障作业安全。
