圆锥破碎机用粗切机组件结构设计

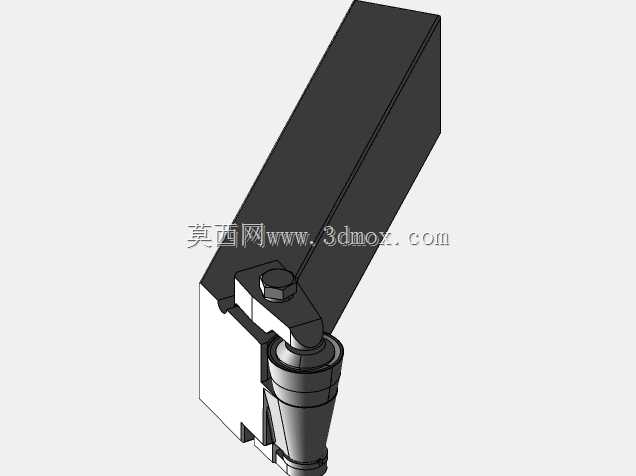

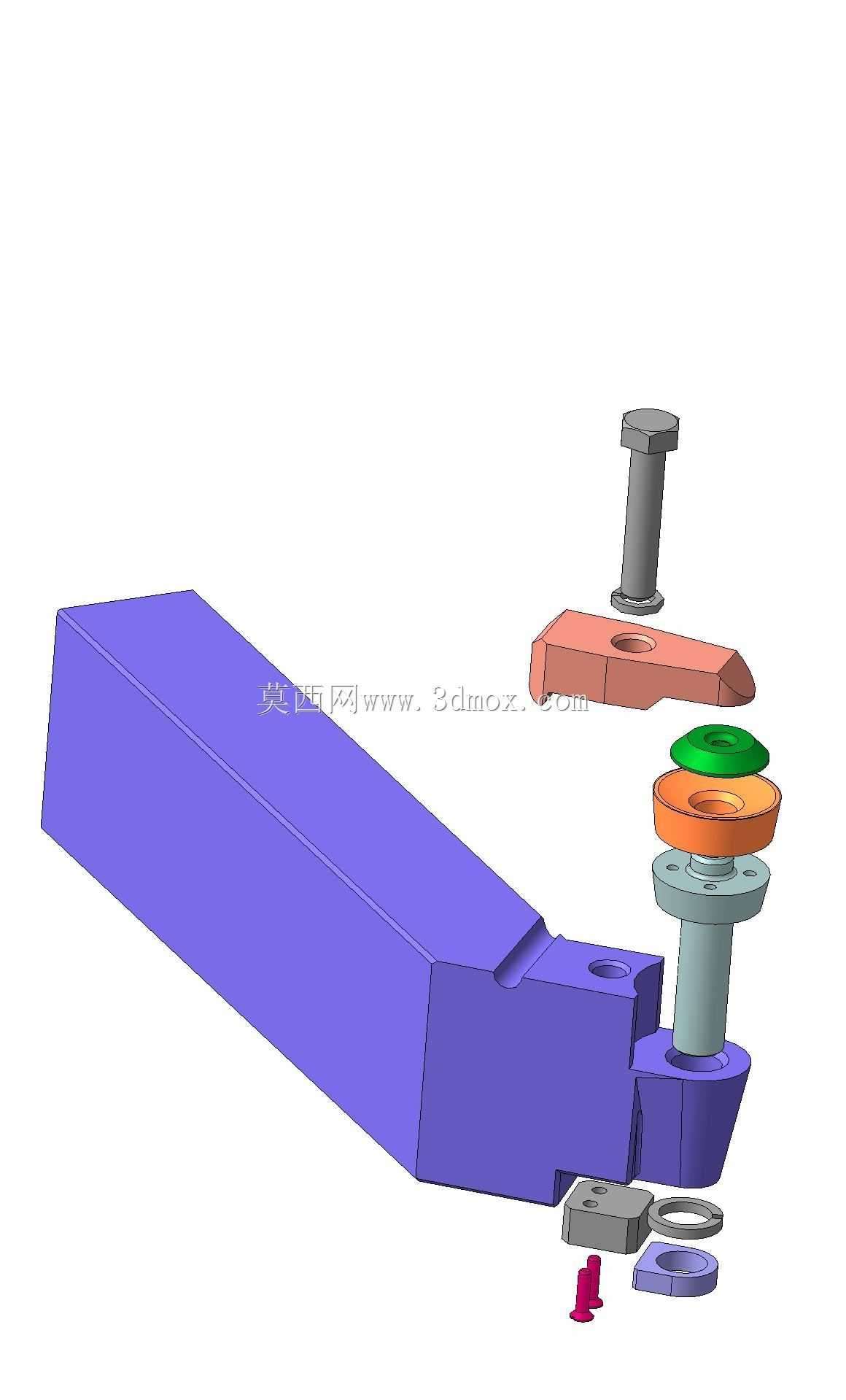

在矿山、砂石骨料生产、冶金矿料预处理的作业场景里，转动圆锥破碎机承担着高硬度矿料的中细碎核心作业，而本次设计的粗切机组件，是直接对接圆锥破碎机动锥作业端的核心执行部件，主要负责入料后第一阶段的粗切削、料流疏导作业，直接影响整台破碎设备的初始破碎效率、排料粒度均匀度以及后续细碎腔的负载稳定性。从实际作业工况来看，圆锥破碎机在处理花岗岩、玄武岩、高硬度铁矿石这类磨蚀性极强的物料时，入料端的粗切部件需要同时承受持续的冲击载荷、硬质料块的滑动磨蚀，还要适配动锥持续旋摆运动的动作轨迹，因此在结构设计阶段，首先要解决的就是部件的安装定位可靠性与动作匹配度问题。整个粗切机组件采用模块化拆分设计，主体承载基座为长条形高强度合金钢结构，基座一端设置有与圆锥破碎机动锥连接端完全适配的安装定位孔位，孔位的同轴度公差控制在0.02mm以内，确保部件随动锥做旋摆运动时不会出现偏载晃动，基座的工作端面做了斜角过渡设计，角度完全匹配圆锥破碎机入料腔的料流滑落角度，避免大块物料在入料口出现卡滞、堆料的问题。组件的执行端采用分层叠装的结构设计，从基座安装端向外依次设置定位底座、缓冲垫片、切削承载盘、硬质合金切削刀头、锁紧压盖，最终通过高强度六角螺栓完成整体锁紧，每个叠装层之间都设置有对应的止口定位结构，避免设备运行过程中各层组件出现相对转动、错位的问题。其中切削刀头采用不对称的刃口设计，刃口的倾斜角度经过反复的作业模拟验证，既能在动锥旋摆过程中对大块入料形成有效的剪切切削作用，又能避免刃口垂直迎向料块冲击，降低刃口崩损的概率；缓冲垫片采用高耐磨铜基合金材质，一方面可以吸收作业过程中料块冲击带来的振动，减少刚性连接对螺栓锁紧力的损耗，另一方面可以避免不同金属部件直接接触产生的咬合锈蚀问题，方便后期检修更换易损件。从安装边界尺寸来看，整个组件的总长度适配主流中型转动圆锥破碎机的动锥端安装空间，安装完成后组件最外端与破碎腔定锥衬板的间隙控制在15-20mm之间，既保证粗切作业过程中不会与定锥部件发生运动干涉，又能确保入料的大块物料都能经过粗切环节再进入细碎腔，避免过大块物料直接进入细碎腔造成设备过载。在细节设计上，组件的所有连接螺栓都设置有防松垫片与锁紧销孔，设备长期运行在高振动工况下也不会出现螺栓松脱的问题；切削刀头的安装位置做了可微调的冗余设计，当刃口出现正常磨损后，可以通过调整垫片厚度补偿磨损量，延长刀头的整体使用寿命，减少易损件更换频次。整个组件的结构拆分完全贴合现场检修的作业需求，所有易损件都可以在不拆卸主体基座的情况下完成更换，大幅缩短设备停机维护的时间，适配矿山、砂石厂这类连续化生产场景的运维要求。从料流适配的角度来看，粗切机组件随动锥做旋摆运动时，斜向布置的切削刃会持续将入料的大块物料向破碎腔的有效作业区域疏导，避免物料在腔体内偏聚造成局部衬板过度磨损，让整个破碎腔的衬板磨损更加均匀，有效延长定锥、动锥衬板的整体更换周期。设计过程中针对不同硬度物料的作业场景，还对切削刃的伸出长度做了多方案适配，处理高硬度磨蚀性物料时可以选择伸出量较小的配置，提升刃口抗冲击能力；处理中低硬度脆性物料时可以选择伸出量较大的配置，提升粗切环节的切削效率，让组件可以适配不同工况的作业需求。整个组件的所有配合面都做了相应的粗糙度处理，安装配合面的粗糙度控制在Ra1.6以内，确保安装定位的精度，非配合的外露表面做了圆弧过渡处理，避免应力集中造成部件长期受冲击出现开裂问题，同时减少物料在部件表面的粘附堆积。
