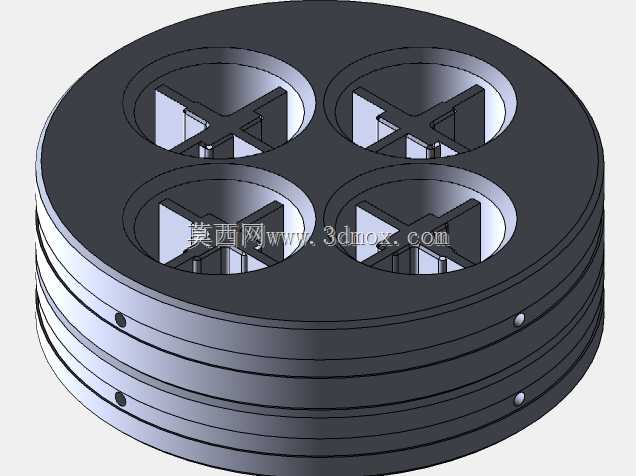

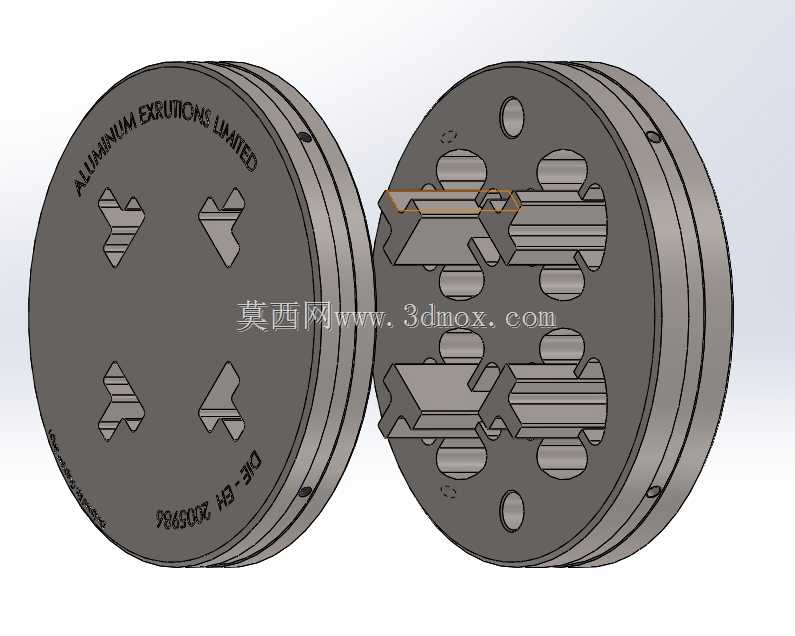

空心型材成型用挤压模具结构设计

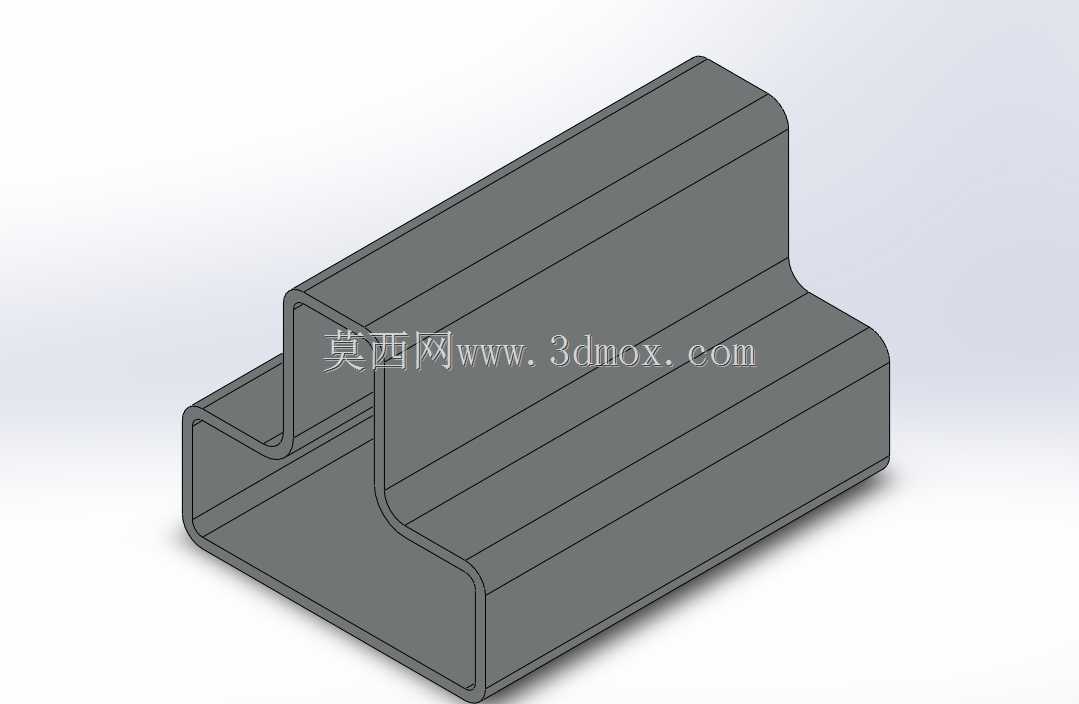

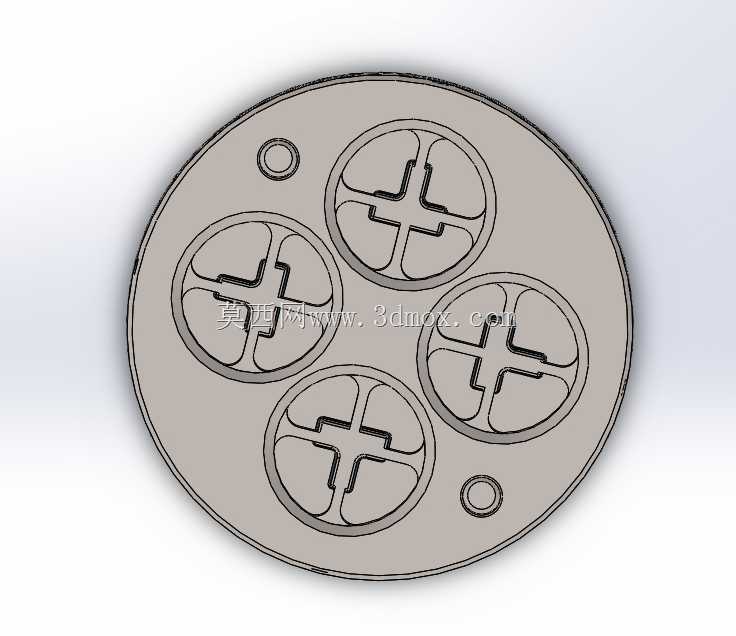

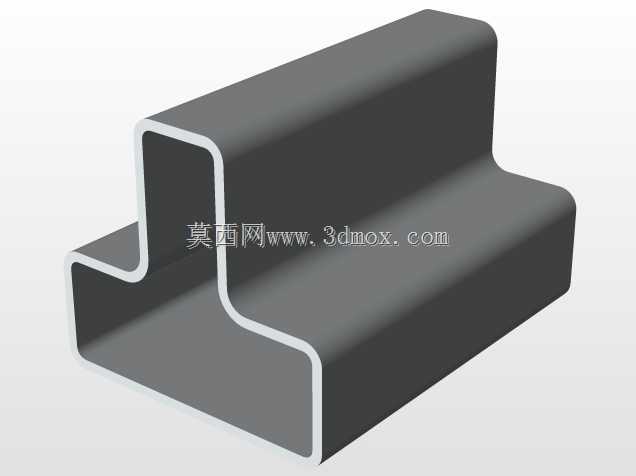

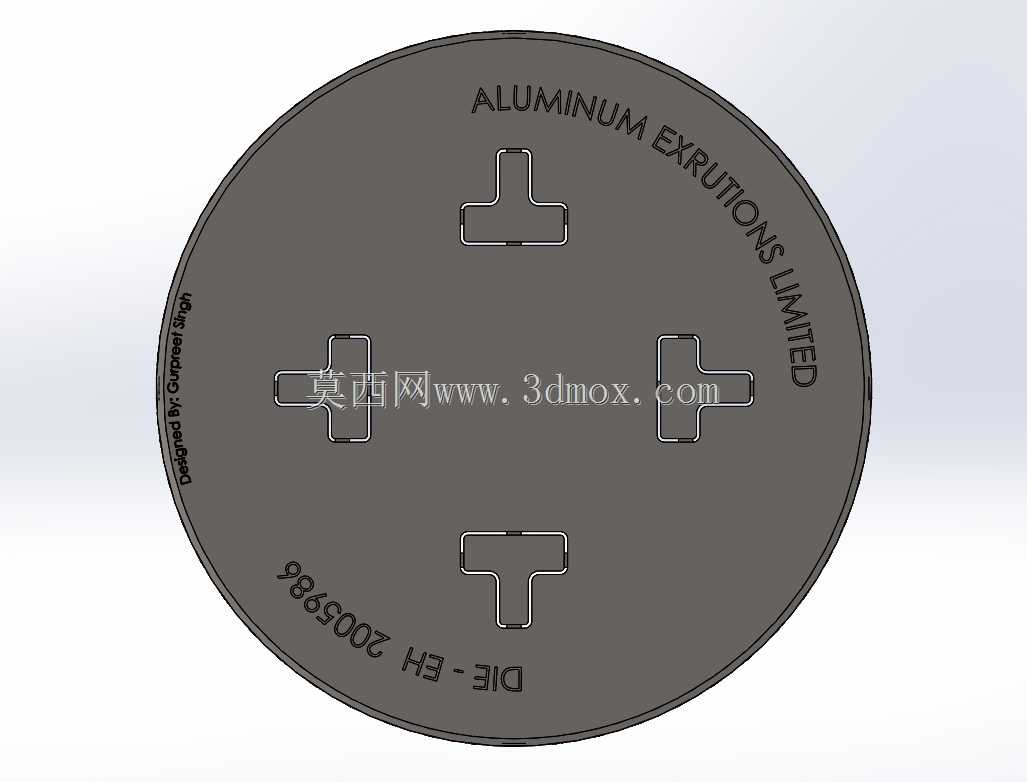

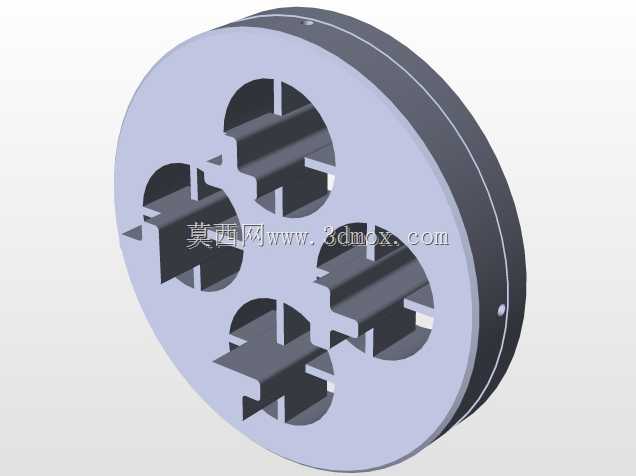

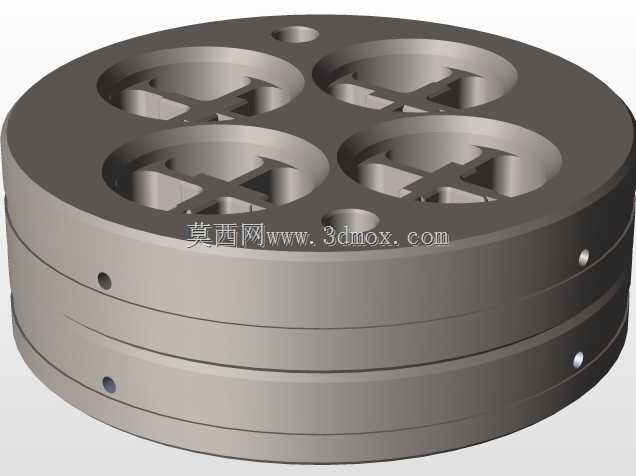

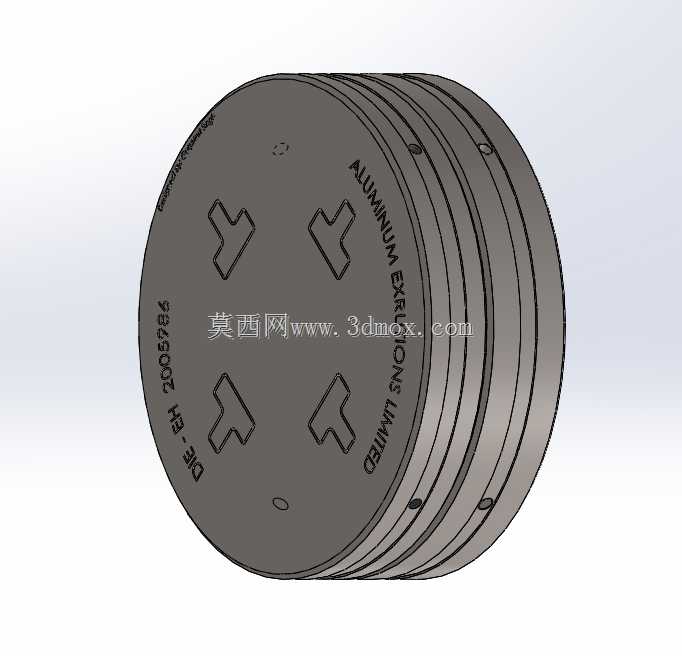

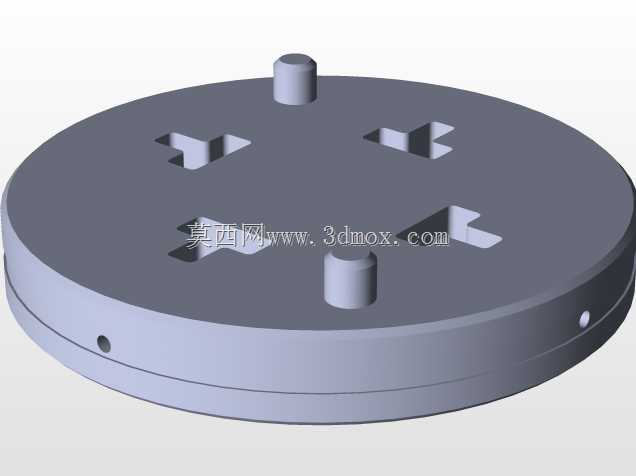

在铝型材、钢质空心异型材的连续挤压生产线上，这类模具是直接决定型材截面成型精度、壁厚均匀性的核心工装部件，不同于平面分流模的多流道结构，该款模具针对对称类C型空心型材的成型需求做了流道与工作带的匹配优化，适配卧式挤压机的模座安装位，可直接装入常规挤压机的模具定位槽内完成装夹。从实际生产场景来看，这类模具主要应用于建筑幕墙型材、工业设备框架型材、车辆轻量化结构型材的热挤压工序，当加热到指定温度的金属坯料在挤压杆的高压推动下通过模具型腔时，金属会沿着模具预设的分流通道完成焊合，最终通过工作带区域挤出符合截面尺寸要求的空心型材，模具的型腔轮廓直接复刻了目标型材的外轮廓与内空腔结构，省去了后续二次铣削加工空腔的工序，能大幅提升型材生产的材料利用率。在设计思路上，这款模具首先围绕目标型材的截面壁厚差做了工作带长度的差异化设置，壁厚较薄的区域对应工作带长度更短，减少金属流动阻力，壁厚偏厚的区域适当延长工作带长度，增加金属流动阻尼，避免挤出的型材出现壁厚不均、扭拧、波浪变形等常见缺陷；模具的分流孔布局完全匹配型材的空腔走向，保证金属在分流后能在焊合室形成足够的静水压力，让不同分流股的金属在高温高压下实现牢固焊合，避免型材出现纵向焊合线开裂的问题。从安装边界来看，模具的外轮廓为标准圆形模坯尺寸，适配行业通用的挤压机模座定位孔径，模具端面的承压面做了平面度研磨处理，保证挤压过程中承压均匀，不会出现局部应力集中导致的模具开裂问题；模具的进料端做了导流倒角，减少金属坯料进入分流孔时的阻力，降低挤压机的工作负载，出料端的工作带出口做了微小的脱模锥度，避免高温型材挤出时粘黏在模具出口位置，保证型材出料顺畅。在实际生产适配中，这款模具可匹配不同挤压比的生产需求，通过调整挤压杆的推进速度、坯料加热温度，就能适配不同牌号铝合金、低碳钢材质的空心型材生产，模具的型腔表面做了氮化硬化处理，表面硬度达到热作模具的使用要求，能承受连续挤压过程中的高温摩擦与高压冲击，延长单次修模前的生产过料量。不同于开式型材的挤压模具，这类空心型材挤压模需要同时保证外轮廓尺寸精度与内空腔的位置度，模具的型芯部分与外模套的同轴度做了严格控制，装配时通过定位销完成精准对位，避免挤出的型材出现空腔偏心、壁厚差超差的问题；模具的焊合室深度根据型材的截面外接圆尺寸做了匹配设计，既保证金属有足够的焊合空间，又不会因为焊合室过深导致模具整体厚度过大，超出挤压机的模具安装空间限制。在日常生产维护中，这类模具在完成批次生产后，可通过碱洗工艺清理型腔残留的金属余料，对工作带出现的轻微磨损、拉痕做抛光修复后即可再次投入使用，无需整体报废，能有效降低型材生产的工装成本。针对型材挤出后的冷却变形问题，模具的出口尺寸还提前预留了热胀冷缩的收缩余量，根据不同材质的热膨胀系数调整型腔的实际加工尺寸，保证型材冷却到室温后截面尺寸符合公差要求，减少后续矫直工序的工作量。
