汽车快换式工装定位夹紧组件结构设计

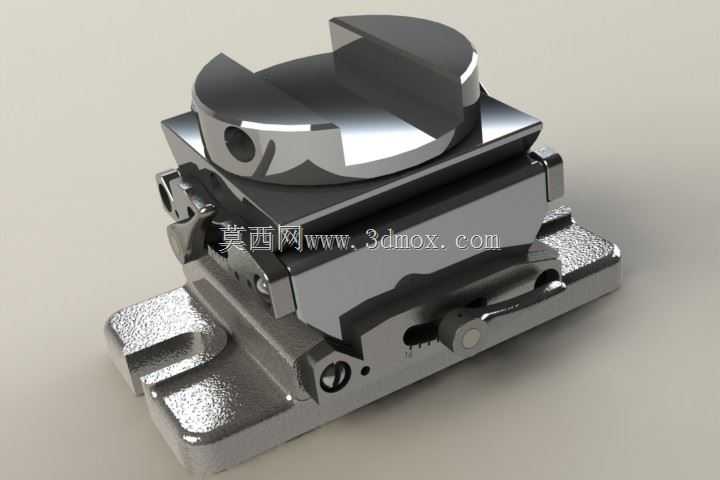

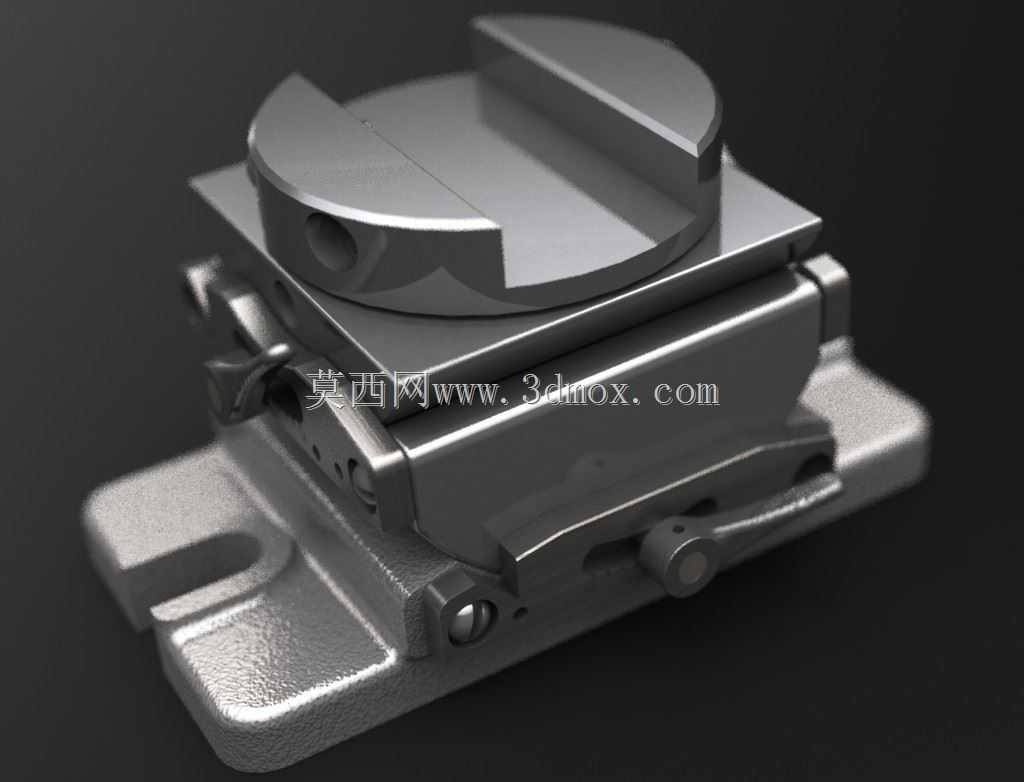

在汽车零部件焊装、机加工产线的工位布局中，这类快换定位夹紧组件是适配多车型共线生产的核心工装构件，主要承担工件入位后的精准定位与刚性夹紧功能，可在车型切换时通过顶部的快换接口快速更换对应定位型面，无需整体拆卸工装底座，大幅压缩产线换型的停线时长，适配乘用车白车身底板、副车架等结构件的装夹工位，也可延伸用于通用机械加工领域的异形工件定位装夹场景。从结构设计逻辑来看，该组件采用分层式功能分区布局，底部为带安装基准面的铸造底座，底座上预留的沉头安装孔可直接通过内六角螺栓固定在工装台的T型槽或标准安装孔位上，底座的安装基准面经过平面度磨削处理，平面度公差控制在0.02mm以内，保证组件安装后与工装台的贴合精度，避免装夹过程中出现基准偏移。中部为夹紧力传导与锁止机构集成段，采用斜楔式力放大结构，操作侧的快扳手柄转动时，通过内部的斜楔滑块将水平方向的操作力转化为垂直方向的夹紧力，力放大比可达1:8，仅需操作人员施加150N左右的扳动力即可输出超过1200N的夹紧力，足以抵抗切削加工或焊接过程中产生的切削力、热变形应力，避免工件出现位移。顶部为快换定位模块，采用两槽定位的快换接口，与配套的定位型块通过销槽配合实现零间隙定位，接口处设置的弹簧顶销可在解锁时自动将定位型块顶起2mm，方便操作人员快速取换，锁止状态下接口的配合间隙控制在0.01mm以内，保证重复定位精度满足IT7级加工要求。从安装边界尺寸来看，该组件底座的长宽尺寸控制在120mm×100mm范围内，整体闭合高度为85mm，打开状态下顶部的最大抬升量为12mm，相邻组件在工装上的安装间距最小可设置为150mm，不会出现结构干涉，可根据工件的定位点布局灵活调整安装位置，适配不同尺寸规格的工件装夹需求。组件的所有活动配合面均设计有润滑油槽，可定期加注锂基脂减少磨损，关键受力部件采用40Cr调质处理，表面硬度达到HRC28-32，既保证足够的结构强度承受夹紧力与加工载荷，又具备一定的韧性避免冲击载荷下出现断裂，外露的金属表面均做发黑处理，提升车间环境下的防锈能力，延长工装的使用寿命。在实际产线应用中，这类组件相比传统的螺栓固定式定位夹具，换型时间可从原来的单工位20分钟压缩至2分钟以内，单条年产10万台的多车型共线焊装线，仅换型效率提升一项每年可减少停线损失超过百小时，同时组件的模块化设计也降低了工装维护成本，当定位型面出现磨损时，仅需更换顶部的定位型块即可，无需更换整个夹紧组件，备件成本仅为整体更换的15%左右。设计过程中还充分考虑了操作的人机工程性，操作手柄的旋转角度设置为75度，操作人员站在工位侧方无需过度弯腰即可完成夹紧与解锁操作，手柄表面做滚花处理，避免沾有切削液或焊接防飞溅液时出现打滑，组件的边角处均做R2以上的圆角处理，避免操作过程中划伤操作人员，符合车间工装的安全设计规范。
