这类三引脚钮子拨动开关,是电子设备、小型机电装置里最常见的低压通断控制元件之一,日常在DIY电子制作、小型工控回路、教学实验装置、消费类电子外设、小型电动工具的控制端都能见到它的身影,核心作用是通过拨杆的摆动实现回路的通断或者两路信号的切换,相比轻触开关它有明确的档位卡位,操作反馈清晰,不会因为误触轻易改变通断状态,可靠性在小电流控制场景里表现十分稳定。
从实际选型和安装的角度来说,这款开关的安装孔径为6mm,是行业内通用的小型钮子开关安装尺寸,安装时只需要在面板或者壳体上开出对应直径的圆孔,将开关本体从面板正面穿入,在背面配套锁紧螺母和防转垫片就能完成固定,不需要额外设计复杂的安装卡扣或者定位结构,适配绝大多数通用壳体的预留开孔位,替换性很强。引脚采用直插式设计,三个引脚呈一字排开,间距适配常规万用板、PCB板的焊盘孔距,既可以直接焊接在印制电路板上,也可以通过接插端子连接导线,接线时中间引脚为公共端,两侧引脚分别对应通断的两个档位,接线逻辑简单,不容易出现接线错误。

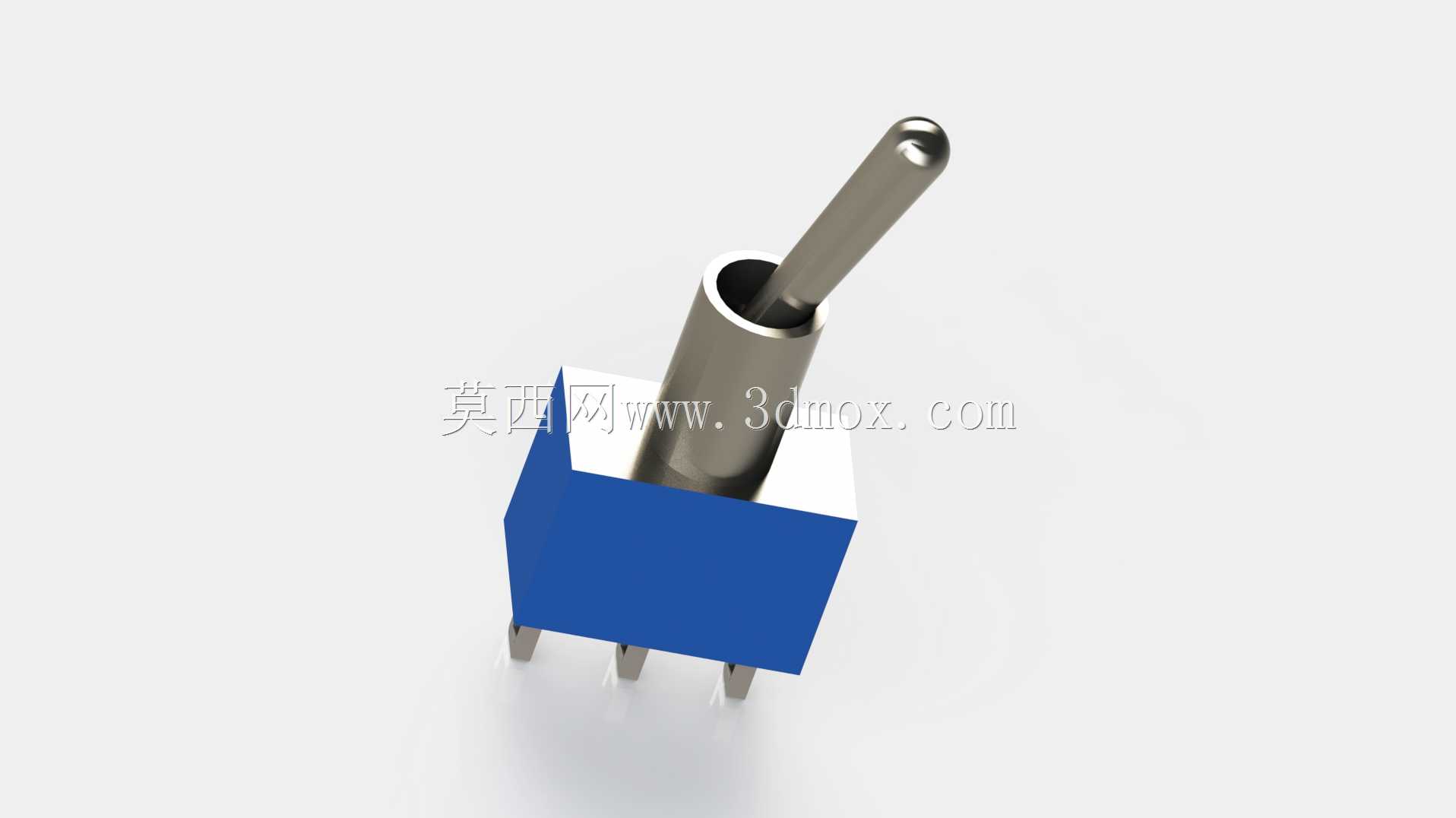

设计这款开关的三维模型时,首先要还原的就是拨杆的摆动行程和卡位结构,拨杆采用金属材质,表面做了光滑的圆弧收头处理,操作时手指接触的触感顺滑,不会有尖锐的棱角划伤操作人员,拨杆与本体的配合处做了台阶限位,摆动角度控制在常规钮子开关的标准行程范围内,不会出现超程摆动导致内部结构损坏的问题。开关本体的基座部分采用蓝色绝缘工程塑料材质,一方面起到绝缘防护的作用,避免引脚之间出现短路,另一方面塑料基座的抗冲击性能足够,日常安装拧紧螺母时不会出现基座开裂的问题,基座的外形尺寸控制在极小的范围内,不会占用设备内部过多的安装空间,适合内部空间紧凑的小型电子设备使用。
从功能特性来看,这款开关属于单刀双掷结构,既可以作为单路通断开关使用,只接公共端和其中一个侧引脚,就能实现拨杆拨到对应位置时回路接通,拨到另一侧时回路断开;也可以作为两路信号切换开关使用,将两个待切换的回路分别接在两侧引脚上,公共端接输出端,就能通过拨杆的摆动实现两个回路的快速切换,比如在小型音频设备里切换信号输入源,在小型电动装置里切换电机的正反转方向,都可以通过这个开关实现。开关内部的接触件采用导电性能良好的金属材质,接触电阻小,在小电流信号回路或者低压直流供电回路里使用时,不会因为接触电阻过大导致信号衰减或者供电压降过大的问题,拨杆的卡位力度设计适中,既不会因为力度太小导致设备震动时开关自行跳档,也不会因为力度太大导致操作时需要施加过大的力,操作手感符合常规工业元件的操作力度要求。
在做设备结构设计时,这类小型开关的布局需要注意几个边界问题:首先是面板外侧的拨杆摆动空间,要预留出足够的空间让拨杆可以完整摆动到两个极限位置,不能在拨杆的摆动路径上布置其他凸起的元件或者结构件,避免拨杆被卡住无法正常操作;其次是背面引脚的焊接空间,引脚伸出本体的长度要匹配PCB板或者接线端子的位置,焊接时要注意焊锡不要过多流到引脚根部,避免焊锡渗入开关内部导致接触件卡滞;另外开关本体的绝缘基座要和设备内部的高压元件保持足够的安全距离,虽然开关本身是绝缘材质,但在有强电回路的设备里使用时,还是要做好绝缘隔离,避免出现击穿短路的问题。
很多刚接触结构设计的工程师在选型这类开关时,容易忽略安装螺母的厚度和防转垫片的尺寸,在设计面板开孔时只考虑了本体的直径,没有给螺母预留足够的沉台空间,导致安装后面板和螺母之间出现间隙,或者螺母拧紧时刮花面板表面,这款模型里完整还原了锁紧螺母、防转垫片的结构尺寸,在做整机装配干涉检查时,可以直接调用模型检查安装位的空间是否足够,不需要再额外测绘零件尺寸,能大幅减少设计阶段的反复修改工作量。另外拨杆的长度也是选型时需要注意的参数,这款开关的拨杆长度属于常规短柄型号,适合面板操作空间有限的场景,如果是需要在设备外壳外侧加装防水帽的使用场景,也可以基于这个模型的安装接口尺寸,匹配对应规格的防水橡胶帽,满足潮湿环境下的使用需求。
在实际的三维建模过程中,这类标准电子元件的模型重点是还原安装接口尺寸和外部操作边界,不需要过度还原内部的弹性接触件结构,因为对于设备结构设计来说,内部结构不影响整机的装配和布局,只需要保证外部的安装尺寸、操作行程、引脚位置和实物完全一致,就能满足装配检查、工程出图的需求。模型里的各个配合部分都做了合理的公差预留,比如安装孔和开关本体的配合间隙,拨杆和本体上端的配合间隙,都按照常规机械设计的公差要求做了偏移,在做虚拟装配时不会出现不合理的干涉报错,符合结构设计的实际使用需求。
