森林爱德华兹径向五缸航空发动机结构模型

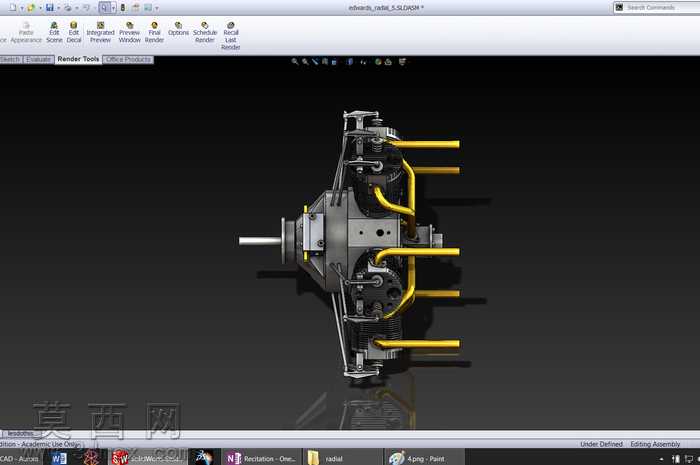

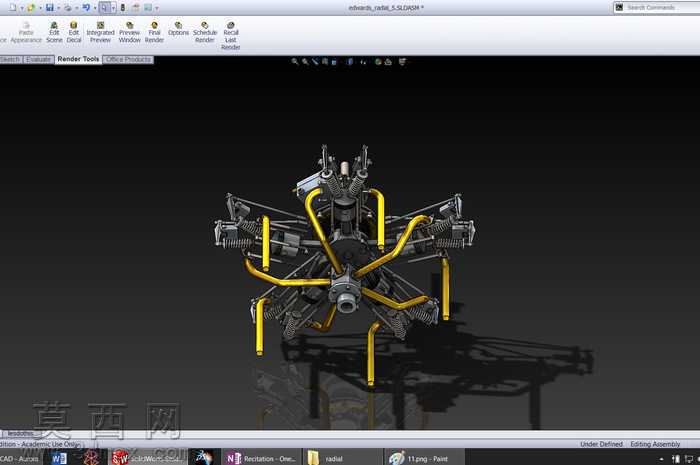

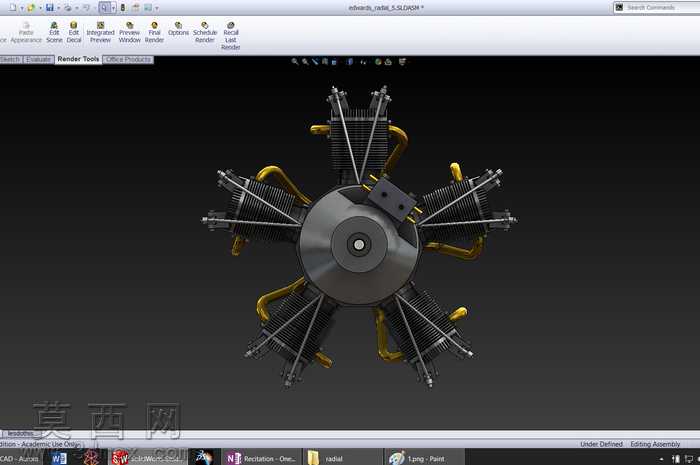

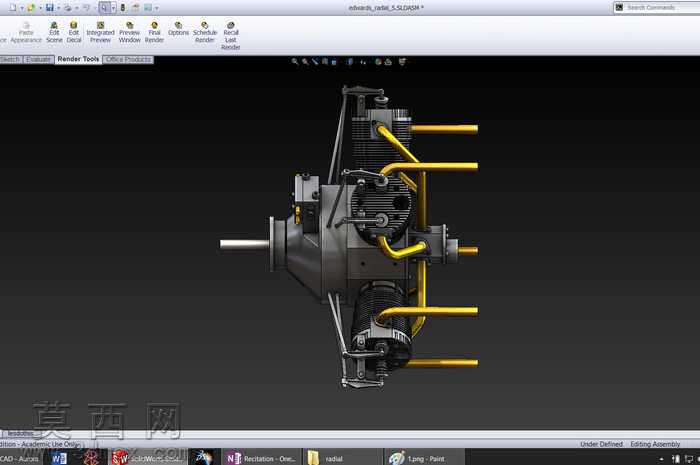

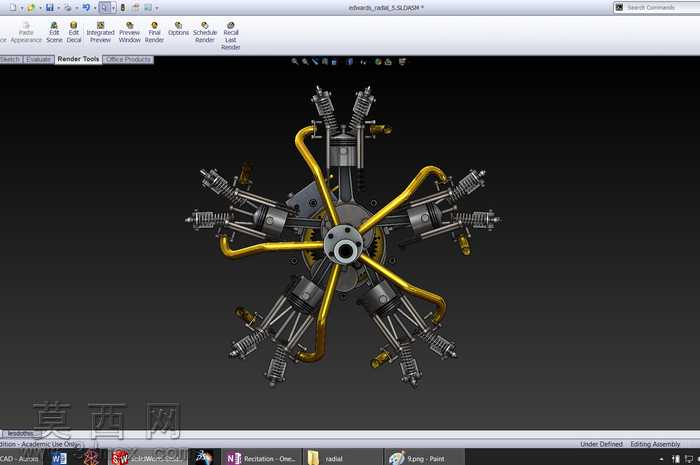

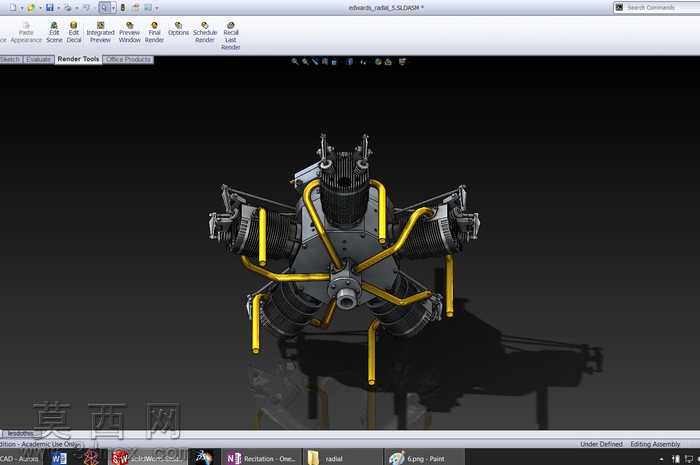

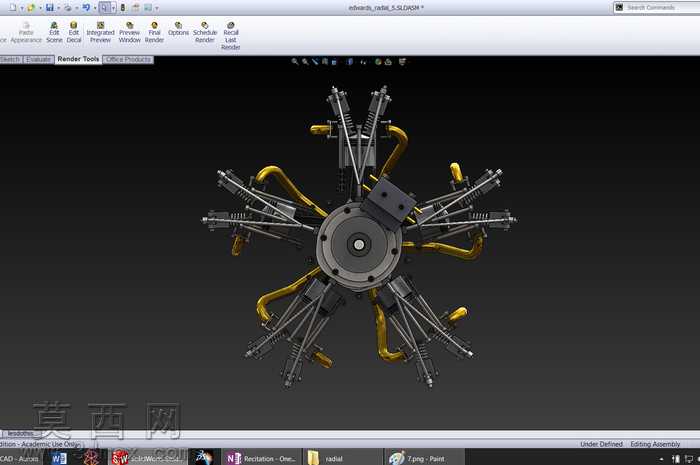

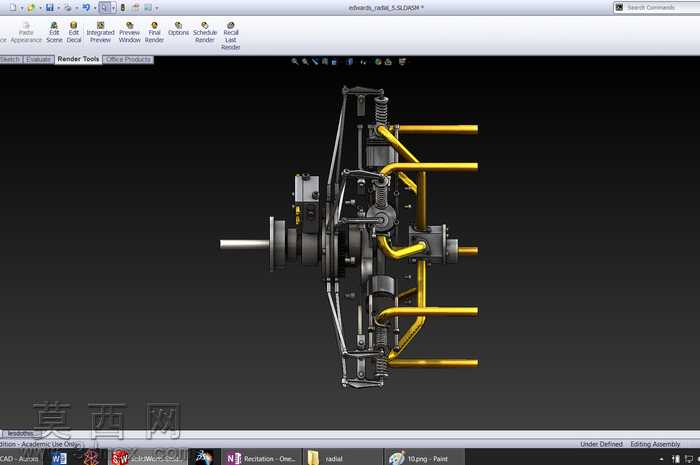

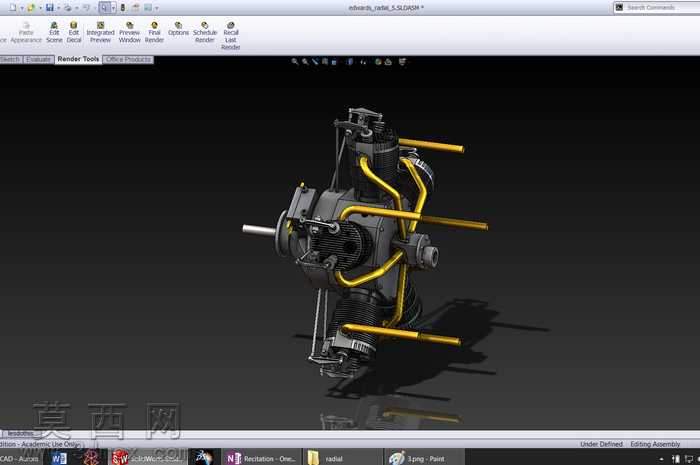

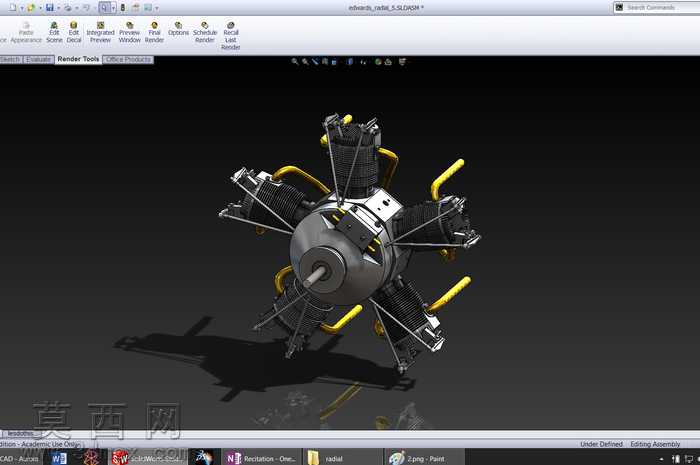

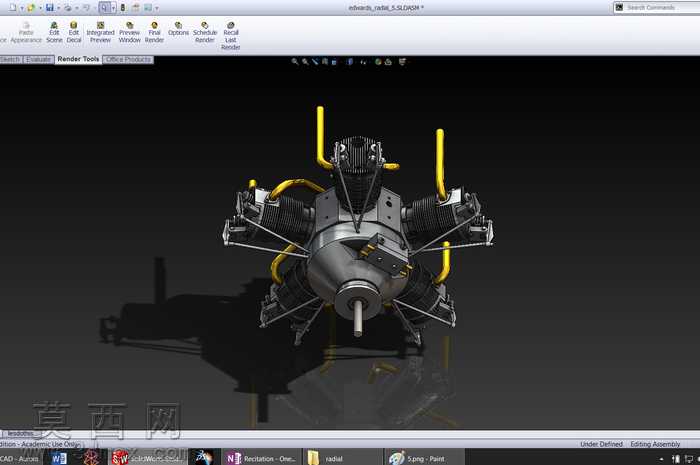

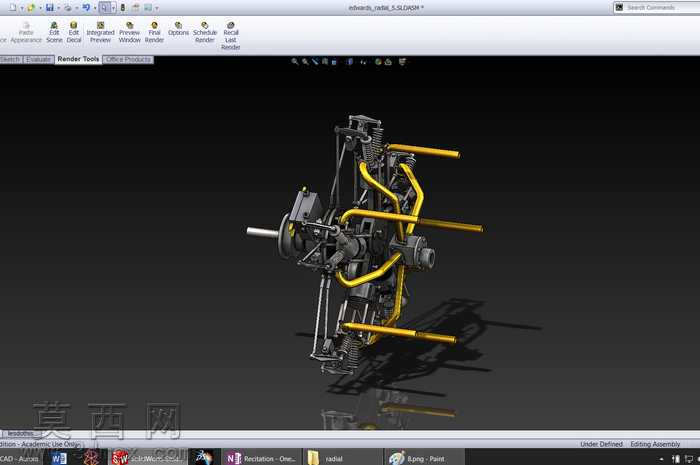

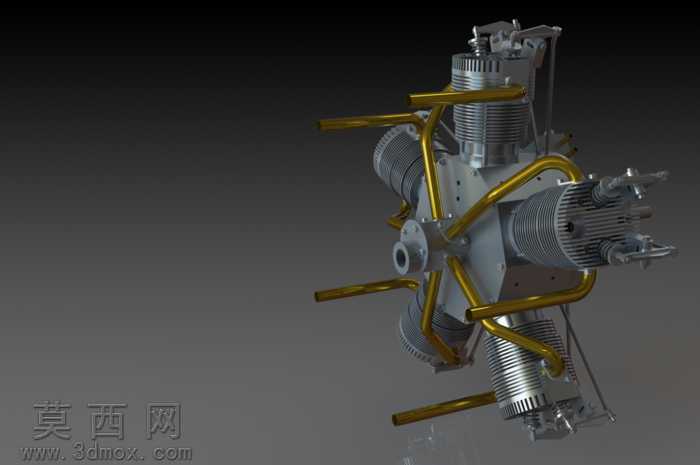

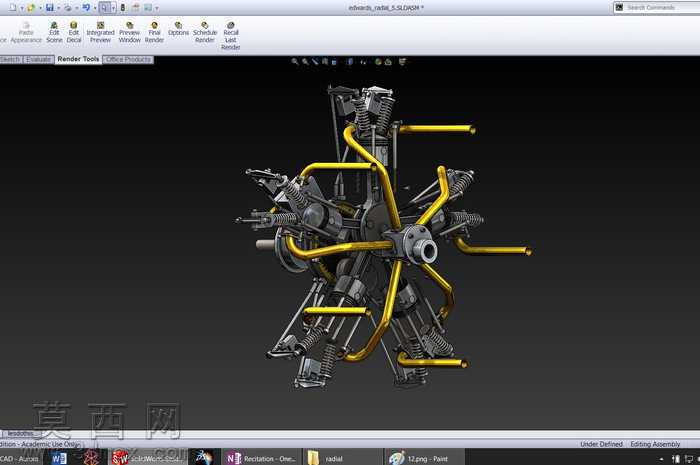

本模型为径向五缸航空活塞发动机的完整三维结构设计，采用SolidWorks完成全参数化建模，完整还原了森林爱德华兹系列径向引擎的经典星型布局特征。建模过程中严格遵循径向发动机的真实结构比例，以中心曲轴为核心基准，沿圆周方向均匀排布五个独立气缸单元，每个气缸单元均完整构建了活塞、连杆、气门机构、散热鳍片、进排气通路等细节结构，各部件间的装配约束完全匹配真实机械运动逻辑，可直观演示径向引擎的运转传动关系。材质渲染阶段针对不同部件做了差异化材质区分：发动机主体的缸体、曲轴箱、连杆等金属结构件采用哑光铸铁与抛光钢材质搭配，还原航空发动机金属部件的厚重质感；外露的供油管路采用亮面黄铜材质，通过高反射金属材质突出管路的走向与排布逻辑，与深色主体结构形成鲜明视觉对比；密封件、垫片等非金属部件采用哑光橡胶材质，增强模型的材质层次感与真实度。结构设计上完整还原了径向五缸引擎的经典特征：五个气缸以72度夹角均匀分布在中心曲轴周围，采用主连杆铰接其余副连杆的经典传动结构，保证活塞往复运动可平稳转化为曲轴旋转输出；每缸独立设置顶置气门与散热结构，外露管路清晰呈现供油、点火线路的排布逻辑，整体结构紧凑且布局对称，充分体现早期航空径向引擎空间利用率高、动力输出平顺的设计优势。建模过程中对细小结构做了合理简化，在保证结构完整性的前提下优化了模型拓扑，避免冗余特征导致的文件卡顿，同时保留了所有核心装配关系，可用于航空动力结构教学、引擎原理演示、复古飞行器设计参考等场景，完整展现了星型活塞航空发动机的机械结构美感与工程设计逻辑。
