复古框架结构电动助力自行车设计方案

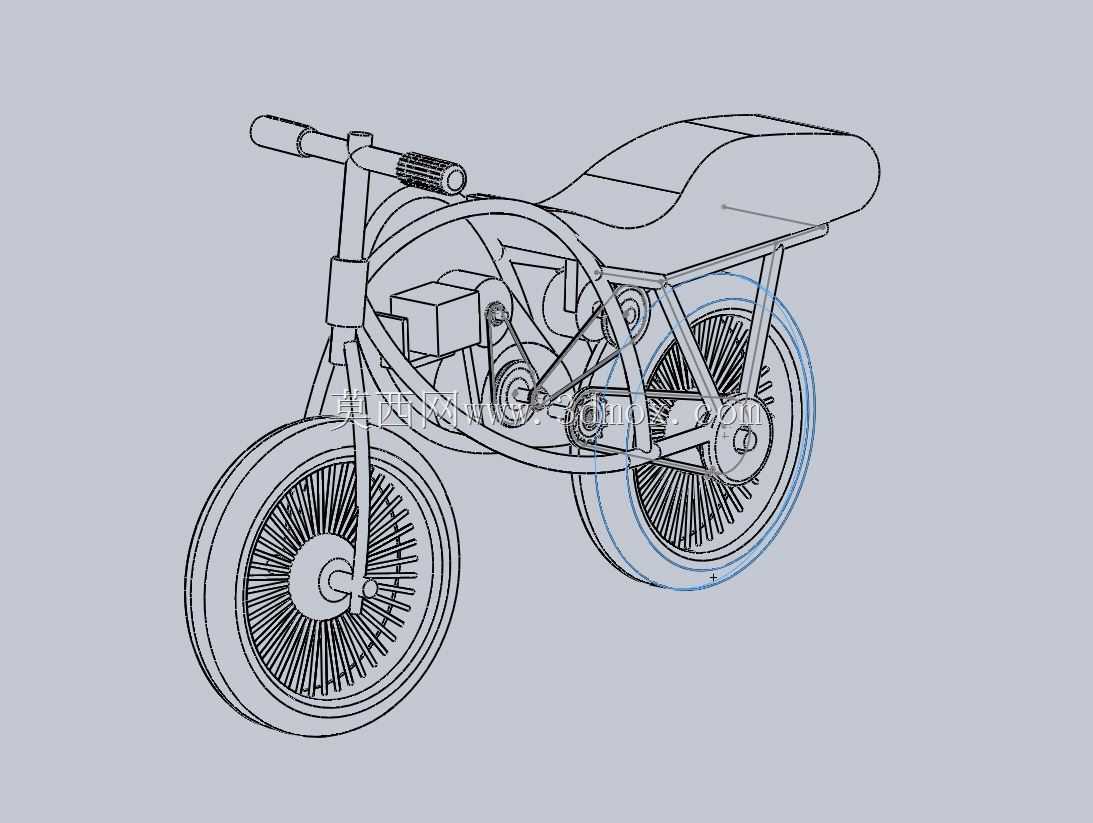

这款两轮代步载具的设计，最初是面向城市短途通勤场景做的概念化落地尝试，区别于常规量产自行车的管材拼接逻辑，整车承载结构采用了一体化弯管环绕式框架，从车头转向立管位置平滑延伸至后轮轴安装座，同时整合了电池仓、座椅支撑、后轮摇臂的安装接口，省去了多段管材焊接带来的应力集中点，也让整车外轮廓没有突兀的结构凸起。日常使用场景覆盖3-10公里的城市通勤、园区短途接驳、休闲骑行等需求，设计时特意保留了传统自行车的骑行脚踏结构，同时在后轮轴位置集成了轮毂驱动单元，既可以纯人力骑行，也能通过电力辅助降低长距离骑行的体力消耗。

从功能特性来看，整车的转向系统沿用了成熟的自行车龙头转向结构，车把位置预留了刹车手柄、调速控件的安装空间，转向立管内置深沟球轴承保证转向顺滑，没有多余的装饰性结构。前轮采用标准辐条轮结构，轮径适配常规城市通勤轮胎规格，辐条采用等径钢丝排布，兼顾轮组强度与维修替换的通用性，前叉直接与主框架前端的转向立管连接，没有额外的减震结构，依靠轮胎本身的形变过滤铺装路面的细小颠簸，更适配平整城市道路的使用场景。

后轮同样采用辐条轮结构，轮组内侧预留了轮毂电机的安装位，轮轴位置同时集成了飞轮安装座，兼容标准自行车链条传动结构，人力骑行时的动力传递路径与常规自行车完全一致，不会因为增加电助力结构改变骑行的脚感。主框架中部的空腔位置专门预留了电池组与控制器的安装空间，电池仓的尺寸边界按照常规18650电池组的排布规格设计，可容纳满足30公里续航的电池模组，控制器安装位紧邻电池仓，缩短了供电线路与控制线路的走线长度，减少线路外露带来的损坏风险。

座椅采用一体化弧形坐垫设计，支撑结构直接从主框架上延伸而出，坐垫的弧度贴合人体骑行时的臀部受力曲线，高度设定兼顾骑行时的腿部伸展角度，不需要额外设置座椅调节结构，在概念验证阶段可以满足多数身高使用者的骑行姿态需求。整车的外形尺寸边界控制在常规城市自行车的尺寸范围内，整车长度不超过1.6米，宽度不超过0.3米，高度不超过1.1米，既可以满足日常骑行的通过性需求，也能适配常规自行车停车位、家用电梯的尺寸边界，不会因为概念化设计出现尺寸超标无法在日常场景使用的问题。

设计过程中特意简化了整车的零部件数量，主框架仅需要单根弯管成型后配合少量安装支座焊接即可完成加工，没有复杂的曲面冲压件，降低了小批量试制的加工难度。轮组、刹车、链条、飞轮等部件全部采用通用自行车标准件，不需要单独开模定制非标准零件，既可以降低整体制造成本，也能保证后期使用过程中零部件的替换便利性。走线全部隐藏在主框架的管腔内部，外观看不到杂乱的线路，既提升了整车的整洁度，也能避免线路长期暴露在户外出现老化、剐蹭损坏的问题。

从安装边界来看，整车所有外接部件的安装孔位都按照标准件的安装尺寸设计，前叉与前轮轴的安装间距、后轮轴与框架安装座的同轴度、牙盘与飞轮的平面度都在设计阶段做了公差匹配，装配时不需要额外做适配调整，按照常规自行车的装配流程即可完成整车组装。电池仓的固定位置做了防滑减震处理，避免骑行过程中颠簸导致电池模组出现移位，控制器安装位预留了散热间隙，保证长时间电助力骑行时控制器的温度处于正常工作区间。刹车系统预留了碟刹安装座，既可以适配常规圈刹结构，也可以升级碟刹结构满足更高的制动需求，不需要对框架做额外修改。
