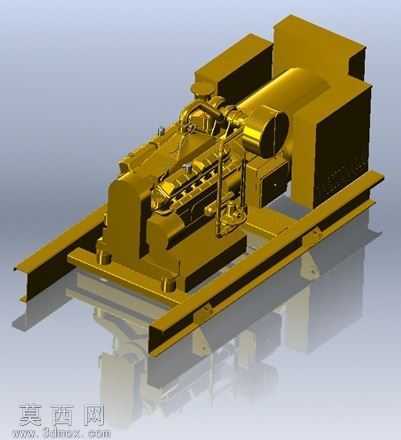

柴油发电站GA3412整机结构三维模型

本模型为柴油发电站GA3412的完整三维数字化模型，建模过程严格遵循柴油发电机组的实际工业设计规范，以1:1等比例还原实体设备的整体布局与细节构造。建模阶段首先搭建整体底座框架，采用型钢底座的结构特征还原，准确复刻底座的承托结构、安装定位点位与侧边吊装结构，保证整体承载结构的尺寸精度与装配逻辑匹配真实产品。动力核心部分完整还原直列柴油发动机的主体结构，细化了缸体排布、进排气管路、燃油供给管路、冷却系统外接接口、启动电机安装位等细节结构，对发动机表面的管线排布、固定螺栓点位、附属部件安装位置都做了对应还原，保证动力单元的结构完整性。发电单元部分还原了与发动机对接的发电机主体结构，准确呈现发电机壳体、接线端结构、散热结构以及与发动机飞轮壳的对接装配关系，还原动力输出到发电的连接结构逻辑。机组外围的控制箱体、燃油箱、消音排气组件、散热组件都按照实际布局完成建模，各部件之间的装配间隙、连接固定结构都做了精准还原，避免出现结构穿模、位置错位的问题。材质渲染阶段，为底座赋予金属钢材的哑光金属材质，还原型钢表面的防锈处理质感；发动机主体采用铸铁材质的深金属质感，区分缸体、管路、塑料覆盖件的不同材质表现；发电机壳体采用金属漆面材质，控制箱体采用钣金喷涂材质，消音器采用耐高温深色金属材质，通过材质参数调整区分不同部件的质感差异，渲染出的效果图能够清晰呈现各部件的材质区别与结构层次。设计过程中优先保证整体结构的装配合理性，所有部件的相对位置符合柴油发电机组的常规布局逻辑，既还原了设备的工业外观特征，也保留了内部核心结构的可识别性，可用于发电设备结构认知、布局方案演示、相关课程教学辅助以及产品展示场景使用，模型整体结构完整，各部件分组清晰，便于后续进行结构拆解、动画演示等二次编辑操作。
