一体成型3D打印门铰链结构设计

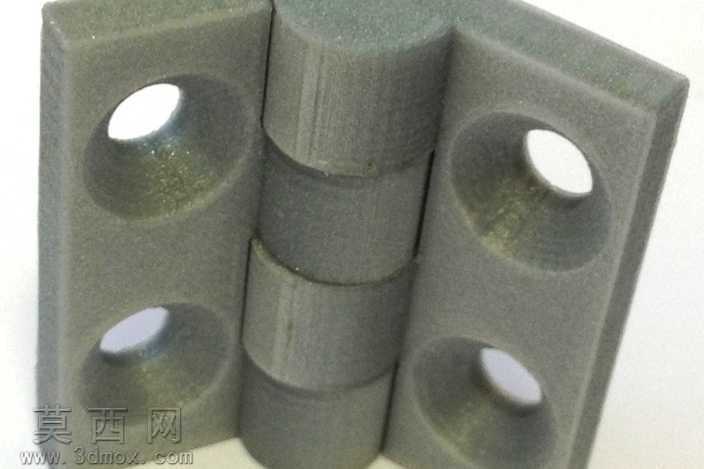

本款门铰链采用一体化3D打印的设计思路，完全区别于传统铰链由两个页板加销轴拆分组装的结构形式，在建模阶段就将所有功能部件整合为单一整体，无需后续装配工序即可直接使用。建模过程中，首先完成两侧安装页板的基础轮廓绘制，每侧页板预留两个沉头安装孔，孔位做了适配常见紧固件的沉头倒角处理，保证安装后螺丝端面与页板表面齐平，不会出现凸起剐蹭的问题。中间铰接部分采用多段式交错轴套结构，建模时特意在轴套的转动配合面预留了符合3D打印工艺要求的活动间隙，避免打印过程中熔融材料粘结导致铰接部位无法转动。设计初期针对打印支撑的排布做了专项优化，在铰接轴的内部空腔设置了少量易拆除的内部支撑，这些支撑仅在首次弯曲铰链时起到维持结构形态的作用，当首次掰动铰链完成活动部位的初始位移后，内部支撑会自然断裂脱落，不会残留多余结构影响铰链的正常转动功能。材质适配方面，模型针对常用的FDM3D打印耗材做了壁厚优化，整体壁厚均匀控制在适配PLA、ABS等常见耗材打印的合理区间，避免出现壁厚突变导致的打印翘曲、填充不均问题。转动结构的配合间隙经过反复调试，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大出现铰接松垮、页板错位的问题。安装页板的平面做了微幅的平整度优化，保证打印完成后页板能够与安装面完全贴合，不会出现安装后翘边、固定不稳的情况。铰接部位的多段轴套采用等距分段设计，受力均匀分散，长期转动使用也不会出现局部应力集中导致的轴套断裂问题，整体结构兼顾了3D打印的工艺可行性与日常使用的结构强度，打印完成后仅需去除首次掰动脱落的少量支撑碎屑，即可直接作为正常门铰链安装使用，大幅简化了传统铰链的生产装配流程，尤其适合小批量定制化的门窗铰接使用场景。
