福尔柯克车轮简化版机械结构

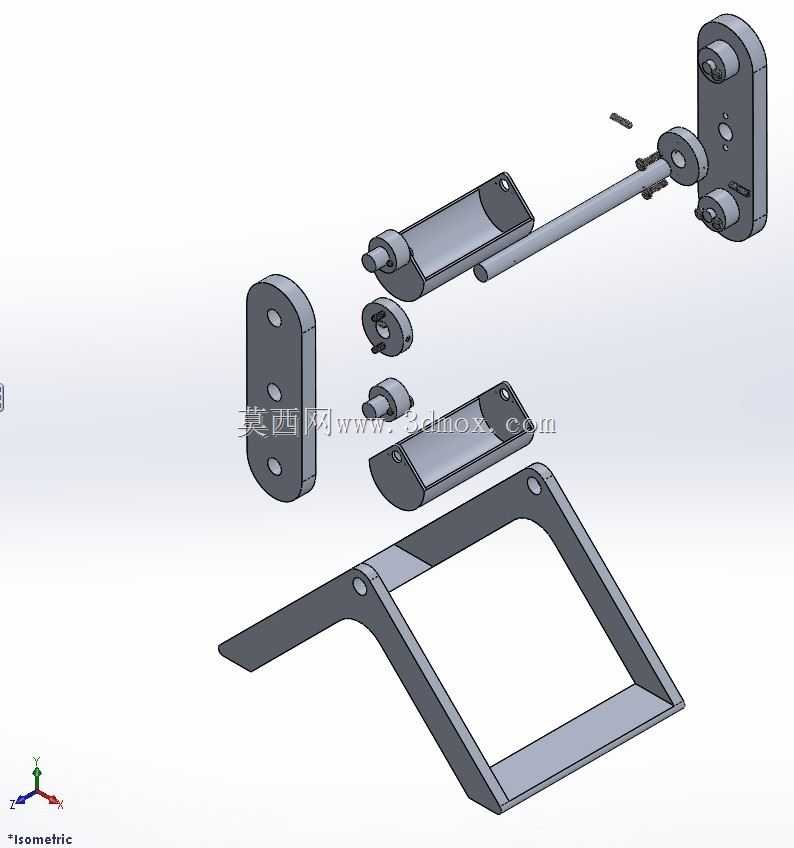

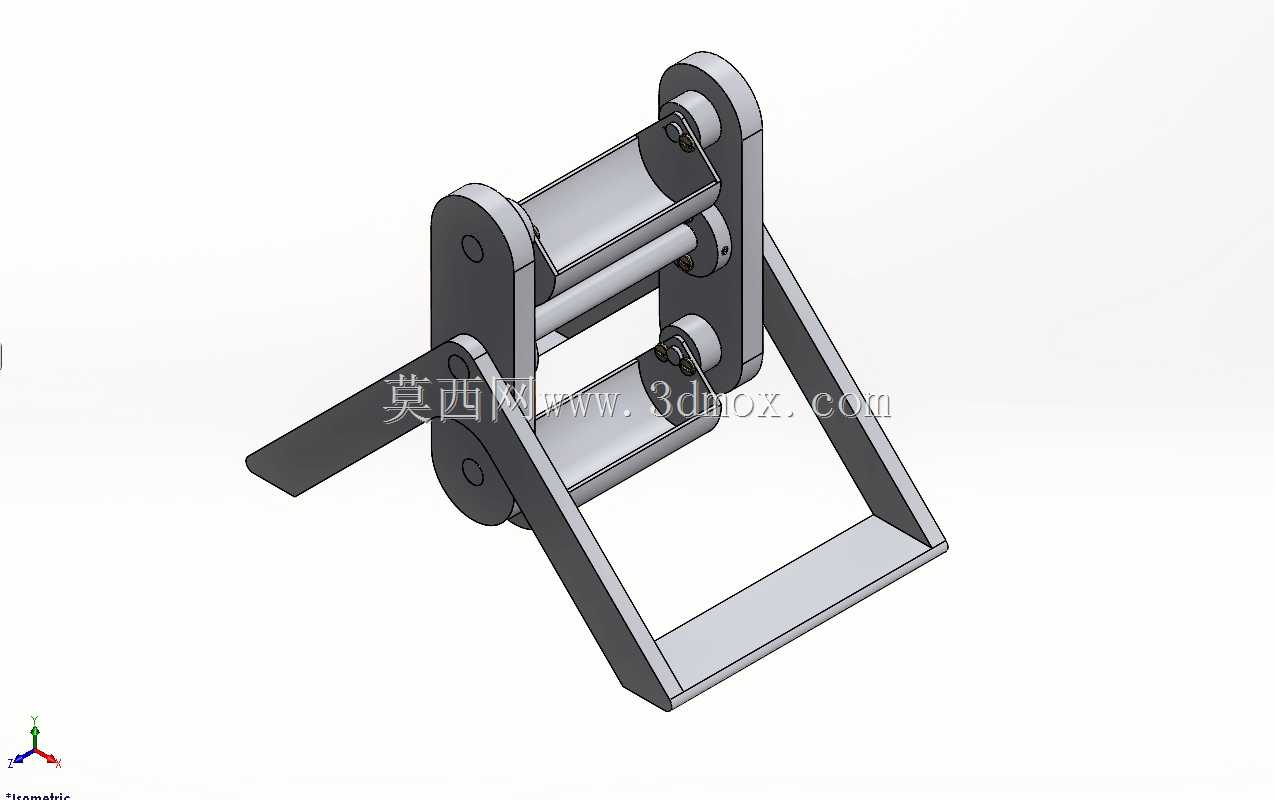

该结构为苏格兰福尔柯克车轮的简化原型，核心复刻了原装置的联动铰接逻辑与支撑承载特性，在工程教学、原理验证场景中可作为直观的机构演示载体，也能为小型升降转运设备的轮组联动设计提供结构参考。从实际应用场景来看，这类铰接轮组结构可适配小型工位转运装置、教学演示台、轻型物料举升设备的传动端，依靠多连杆的同步转动实现平稳的位移或抬升动作，相比普通滚轮结构，其铰接框架能在转动过程中保持承载面的相对稳定，避免转运过程中物料出现大幅倾斜。从功能特性上看，该结构采用双侧板铰接布局，转动辊轴与支撑框架通过销轴连接，所有铰接孔位均做同轴度适配设计，转动过程中无卡滞点，侧边伸出的操作柄可直接施加扭矩带动整体轮组转动，下方的框型支撑既作为结构承力基座，也可在转动行程末端提供限位支撑，防止机构过转损坏。设计思路上优先还原了原结构的核心运动逻辑，省略了原大型装置的复杂密封、驱动配套部件，将所有零件简化为板件、轴类、标准销轴三类易加工的结构件，降低加工与装配难度，同时保留了原结构的运动轨迹特性，确保演示或适配小型设备时能复现对应的动作效果。外形尺寸方面，整体结构采用紧凑化布局，支撑框架的底边为安装基准面，安装时可直接通过框架底边的预留孔位固定在设备基座或演示台面上，转动部件的外轮廓在整个运动行程中不会超出支撑框架的外接矩形边界，安装时无需额外预留过大的周边避让空间，铰接点的销轴均采用可拆卸设计，后期维护时可直接拆卸销轴更换磨损的轴套或板件，无需整体拆解结构。各转动副的间隙控制在合理装配公差范围内，既保证转动顺畅，也避免间隙过大导致的运动晃动，操作柄的长度经过力矩适配，手动操作时无需施加过大的力即可带动整个轮组完成全行程转动，若适配动力驱动，也可直接将驱动源连接在中心铰接轴的轴端，无需额外改动主体结构。在结构细节上，双侧支撑板的厚度一致，所有轴孔的中心距严格匹配运动学计算尺寸，确保转动过程中各连杆的动作同步，辊轴表面做光滑处理，若作为演示模型可直观展示转动过程中各部件的相对位置变化，若适配小型转运设备，也可在辊轴上加装承载托板，依靠轮组的转动实现托板的平稳升降或平移。安装边界上，支撑框架的两个侧边为固定承力点，安装面的平面度要求不高，普通机加工台面或型材搭建的基座均可满足安装要求，转动过程中结构的最大外伸量集中在操作柄一侧，安装时仅需在操作柄的转动行程范围内预留操作空间即可，其余方向的空间占用与静态轮廓一致，不会出现额外的空间干涉问题。
