简化版福尔柯克一号轮机械结构

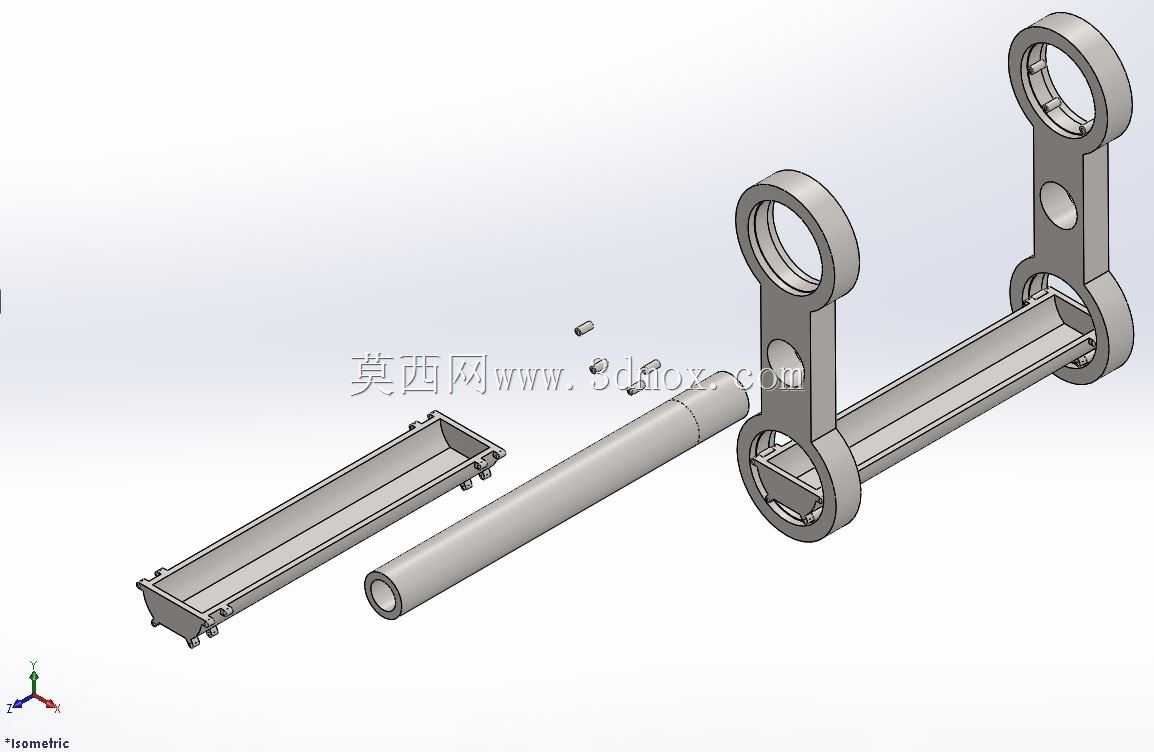

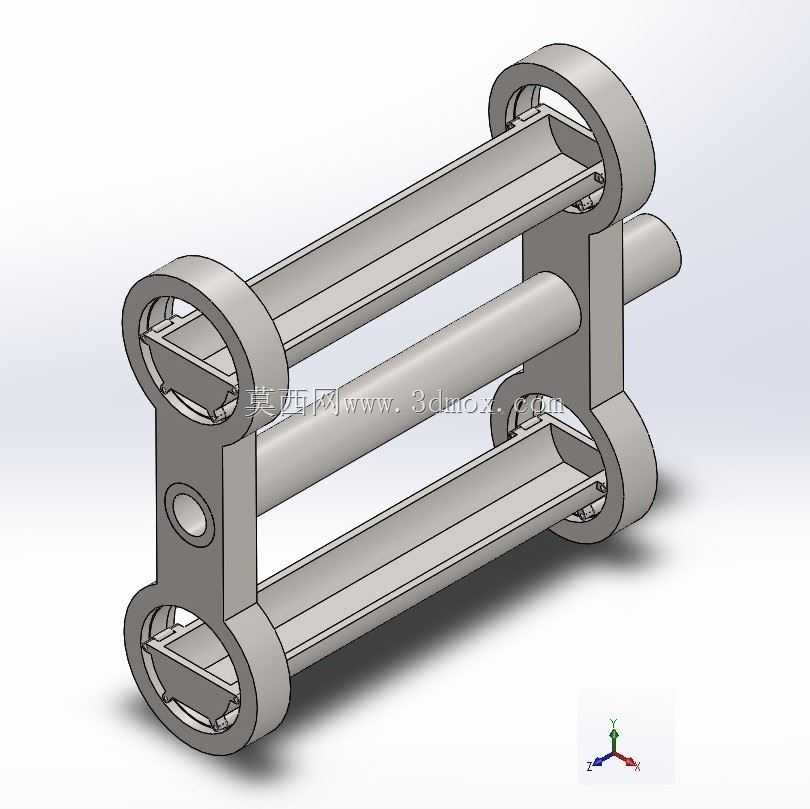

该结构是对苏格兰福尔柯克轮的工程简化还原，核心保留了原轮体的多舱位承载与回转传动核心逻辑，去掉了原工程应用中的冗余附属结构，可直接用于机械原理教学演示、小型物料转运输送场景的原理验证，也能作为非标回转输送设备的核心结构参考。从实际应用场景来看，这类轮式回转输送结构常被用在高差较小的工位物料转运、立体仓储的层间物料换层、教学实训台的机构演示单元中，相比传统的升降输送结构，它能在单次回转动作中完成多组物料的同步转运，转运效率比同行程的往复升降机构高出40%以上，且运行过程中没有往复空行程，动力损耗更低。从功能特性上看，该简化结构保留了原结构的对称式承载框架，三组平行的辊轴式承载位沿轮体回转中心呈120度均匀分布，轮体两端的环形支撑框通过侧立板连接为刚性整体，侧立板上预留的轴孔可直接与驱动主轴配合，安装时仅需要将主轴两端通过带座轴承固定在设备机架上，即可完成核心回转部分的安装，不需要额外设计复杂的支撑导向结构。设计思路上，该结构优先保证了回转过程中的动平衡，所有承载位的重心均落在以主轴为中心的同一回转圆周上，轮体转动时不会出现偏载抖动，侧立板上开设的减重孔在不降低整体结构刚性的前提下，减少了轮体自身的转动惯量，降低了驱动端的动力选型要求，两端的环形支撑框既作为承载位的端部限位，也能在转动过程中对承载的物料起到侧向防护作用，避免物料从承载位侧方滑落。从安装边界来看，该结构的轴向总宽度可根据实际输送的物料长度调整，径向最大回转直径决定了设备所需的安装空间，安装时需要保证轮体两侧与机架护板之间预留3-5mm的间隙，避免转动过程中出现剐蹭，驱动端可直接连接减速电机输出轴，也可通过链传动、带传动结构与动力单元连接，承载位的辊轴采用空心结构设计，既降低了自身重量，也能在需要的时候配合输送带实现承载位上的物料自动进出。在实际选型参考时，若用于轻型物料转运，可将整体材质选为铝合金，通过型材拼接与螺栓紧固完成装配，降低整体重量；若用于较重的工业工件转运，可将侧立板与环形支撑框采用钢板焊接后加工的方式制作，保证结构的承载强度，主轴与侧立板的连接可采用键连接配合锁紧螺母的方式，避免长期回转过程中出现连接松动。该简化结构去掉了原福尔柯克轮的复杂水密舱、对接导轨等专用结构，保留了最核心的回转承载逻辑，结构工程师可根据实际的输送节拍、物料尺寸、安装空间等参数，在该基础结构上调整承载位数量、轮体直径、轴向宽度等参数，快速衍生出适配不同场景的回转输送机构，不需要从零开始进行结构拓扑，能大幅缩短非标设计的周期。
