环形排布七段数码风格立体数字造型设计

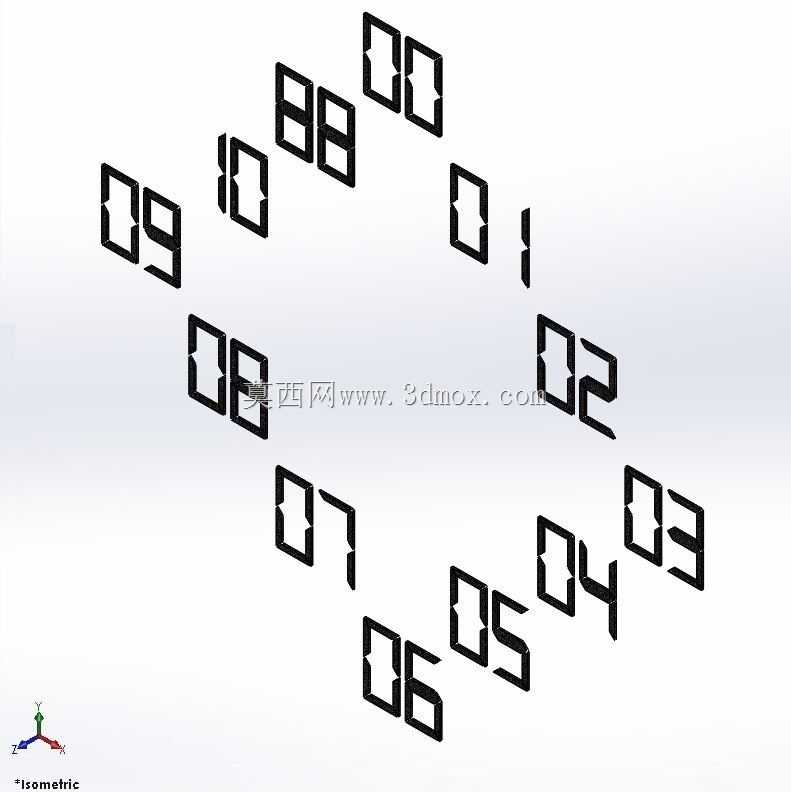

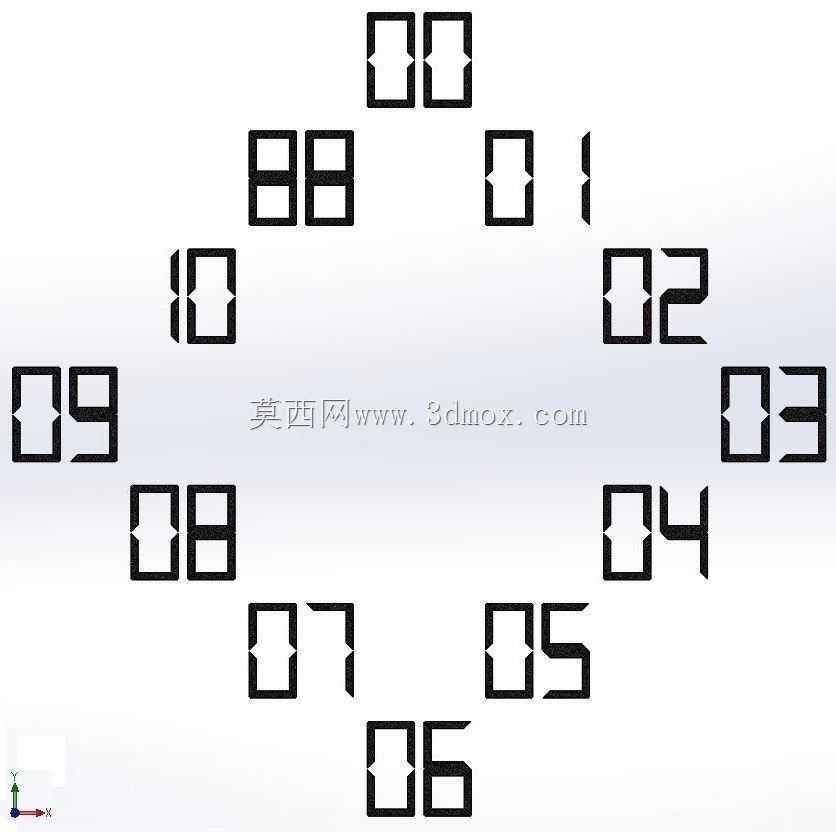

这套环形排布的立体数字造型，核心参考七段数码管的显示逻辑做实体化设计，在各类工业可视化展示、设备状态标识、科普演示装置、主题展陈场景中都有明确的应用空间。做这类造型设计的时候，最先要敲定的是环形排布的基准直径，所有单个数字的安装基准面都要贴合这个虚拟圆柱的切平面，保证从环形正前方观察时，每个数字的可视角度均匀，不会出现前后遮挡或者透视畸变过大的问题，实际落地时如果是做展陈装置，这个基准直径要根据现场的观察距离调整，常规室内展陈场景下，基准直径控制在1.2米到1.8米区间时，人站在3米到5米的观察距离上，所有数字的识别清晰度都能满足要求，不会出现边缘数字看不清的情况。

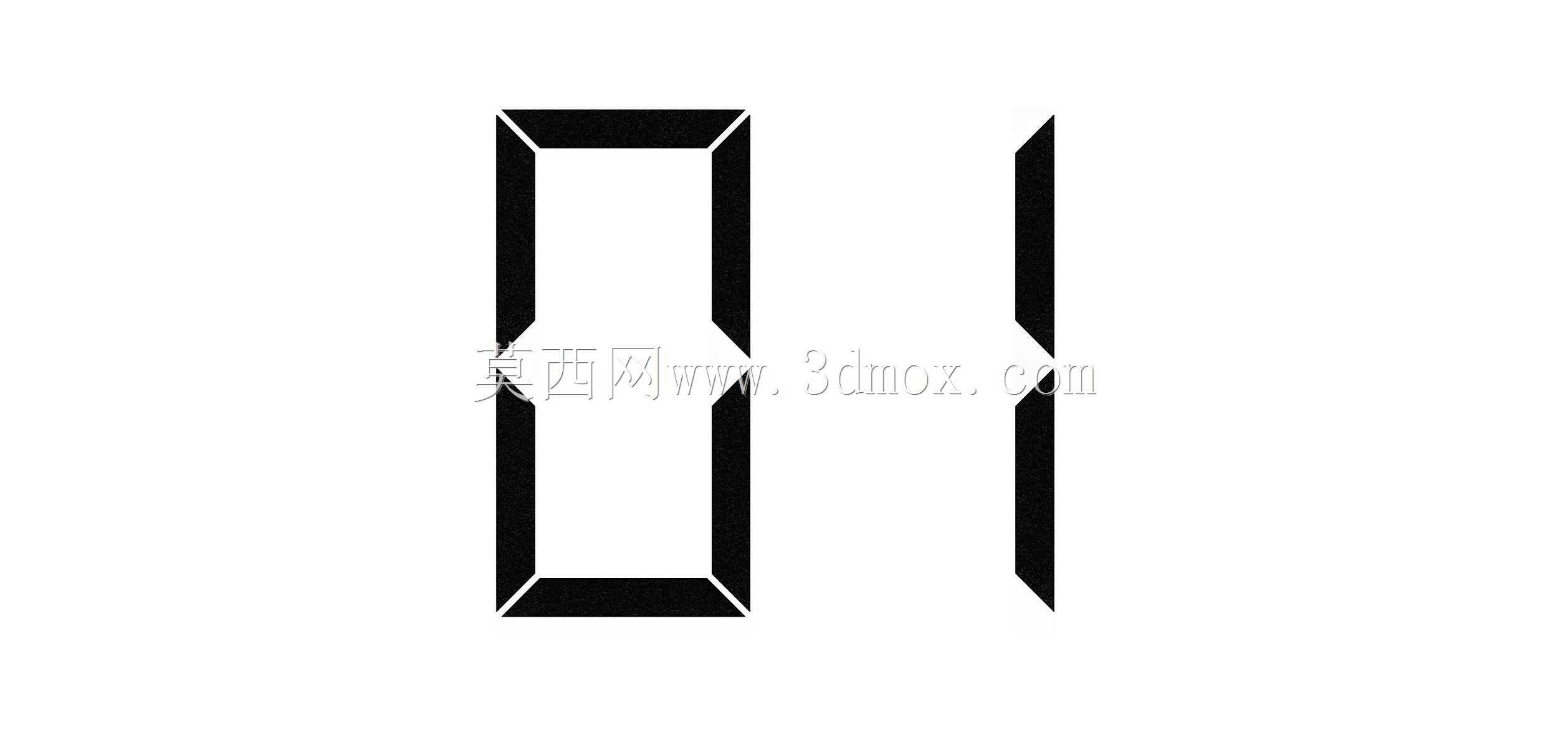

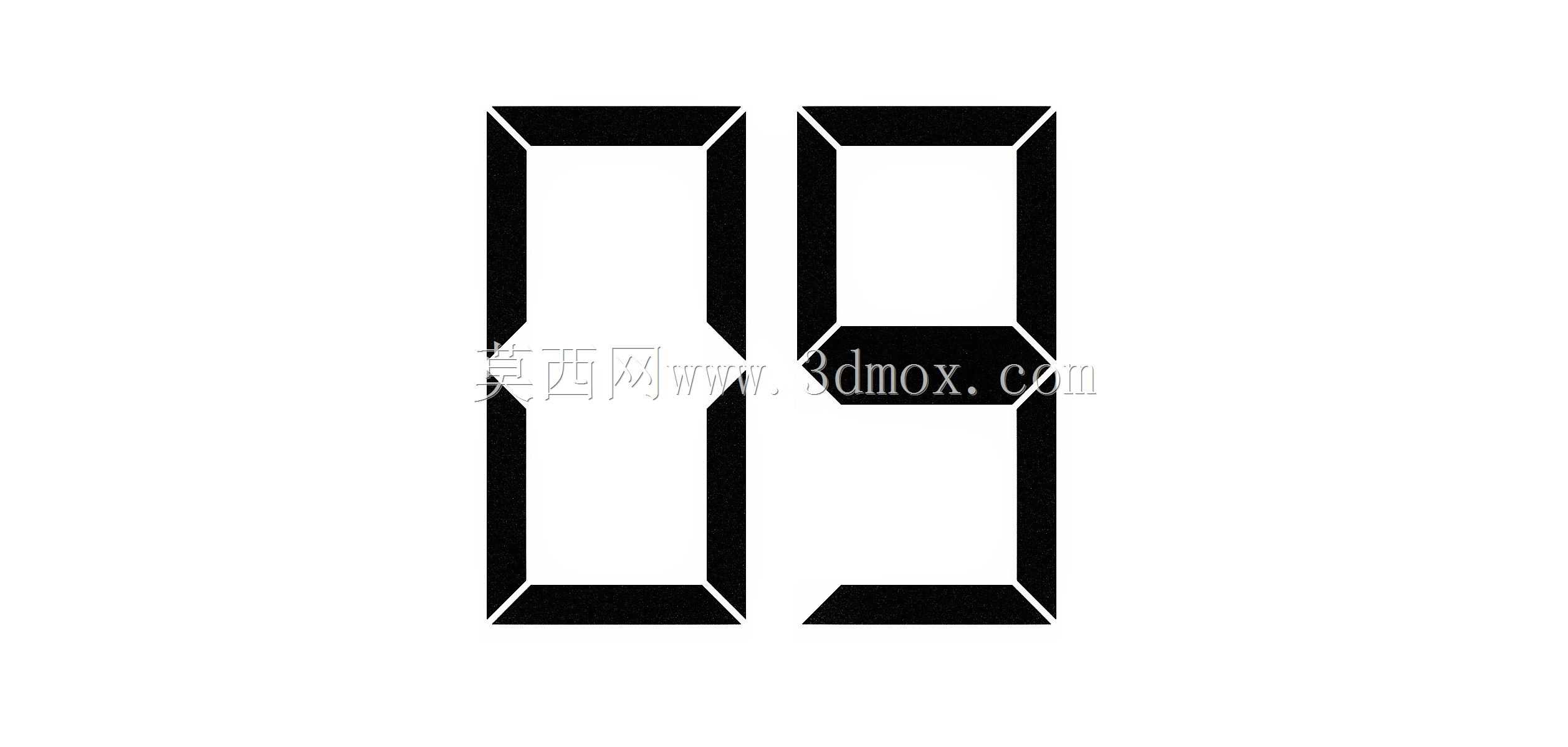

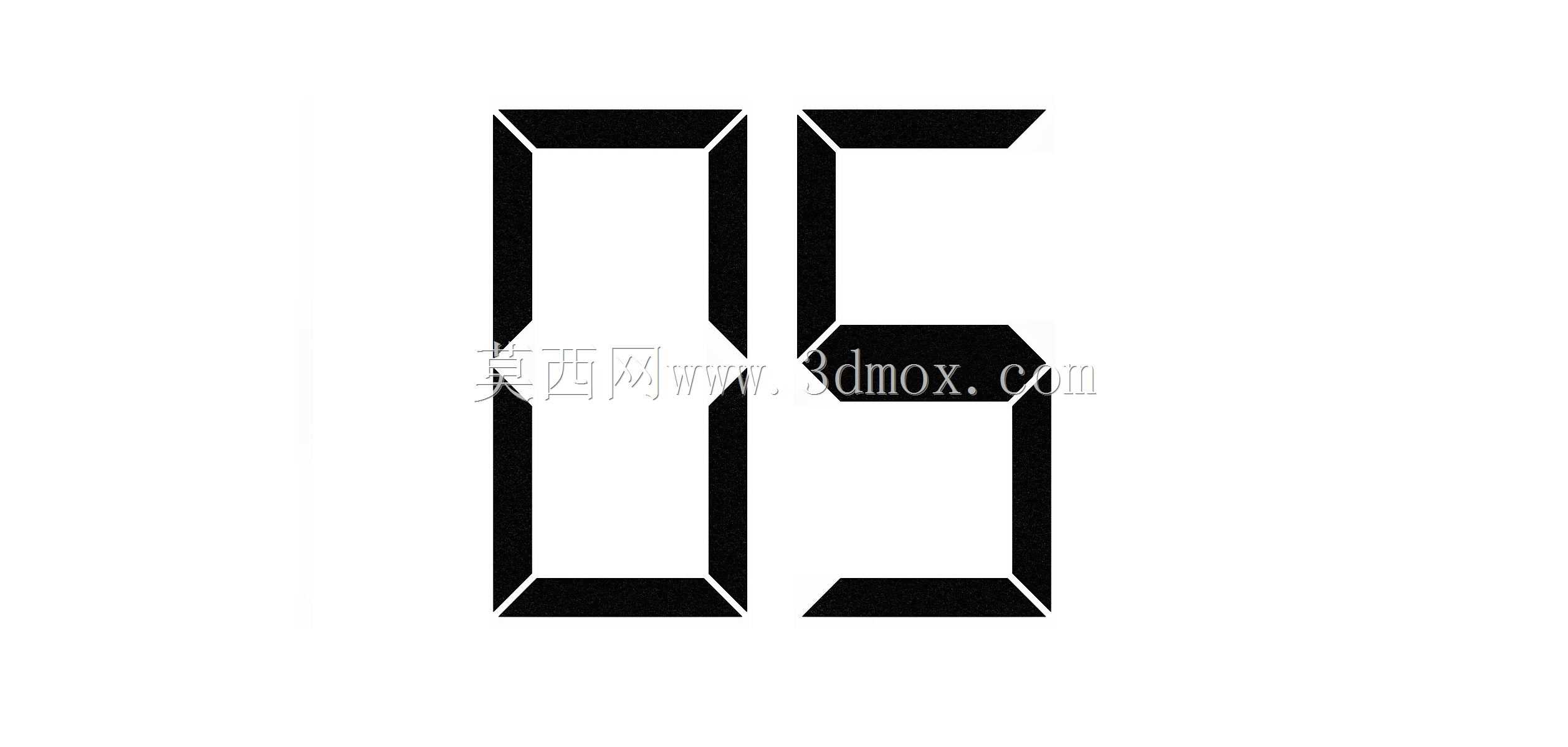

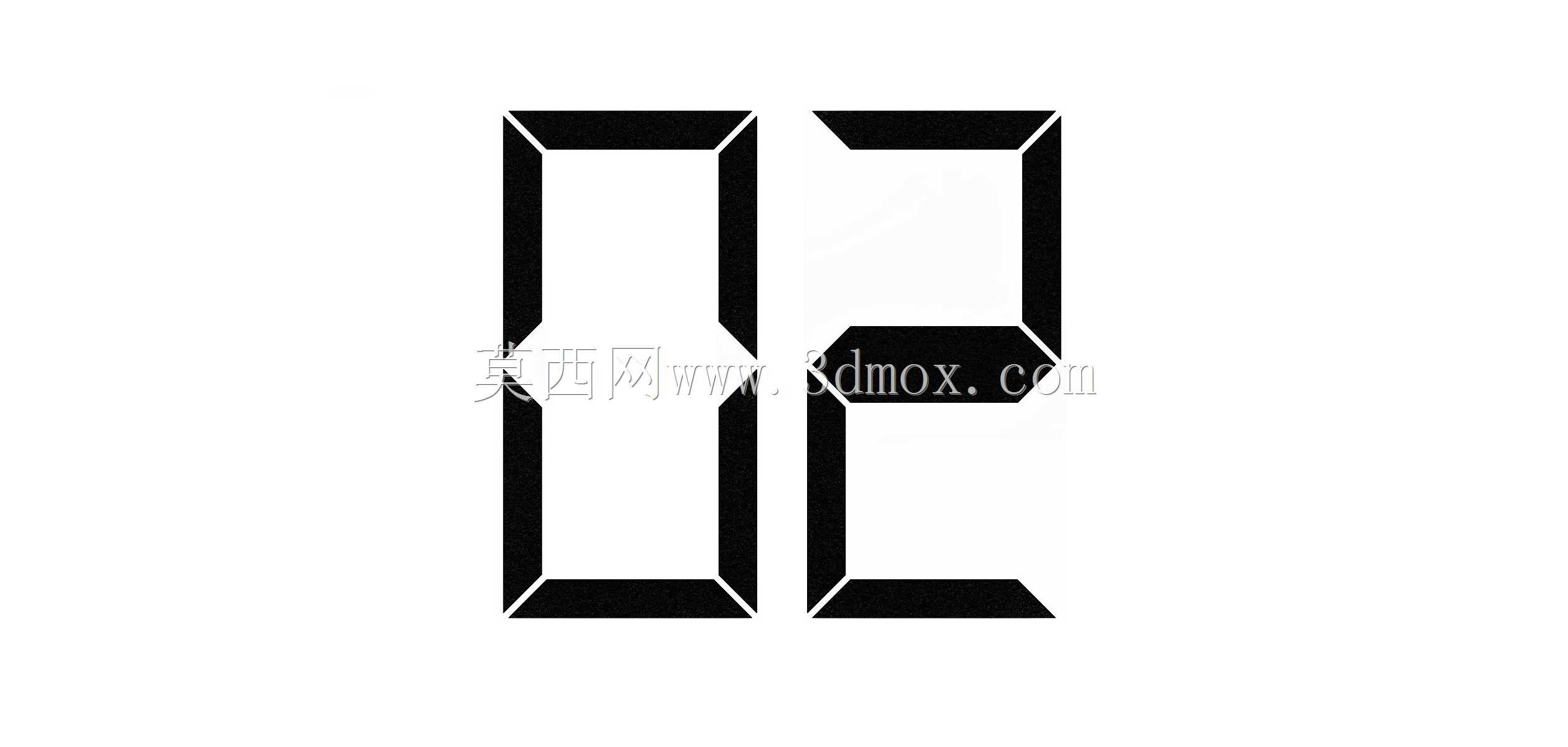

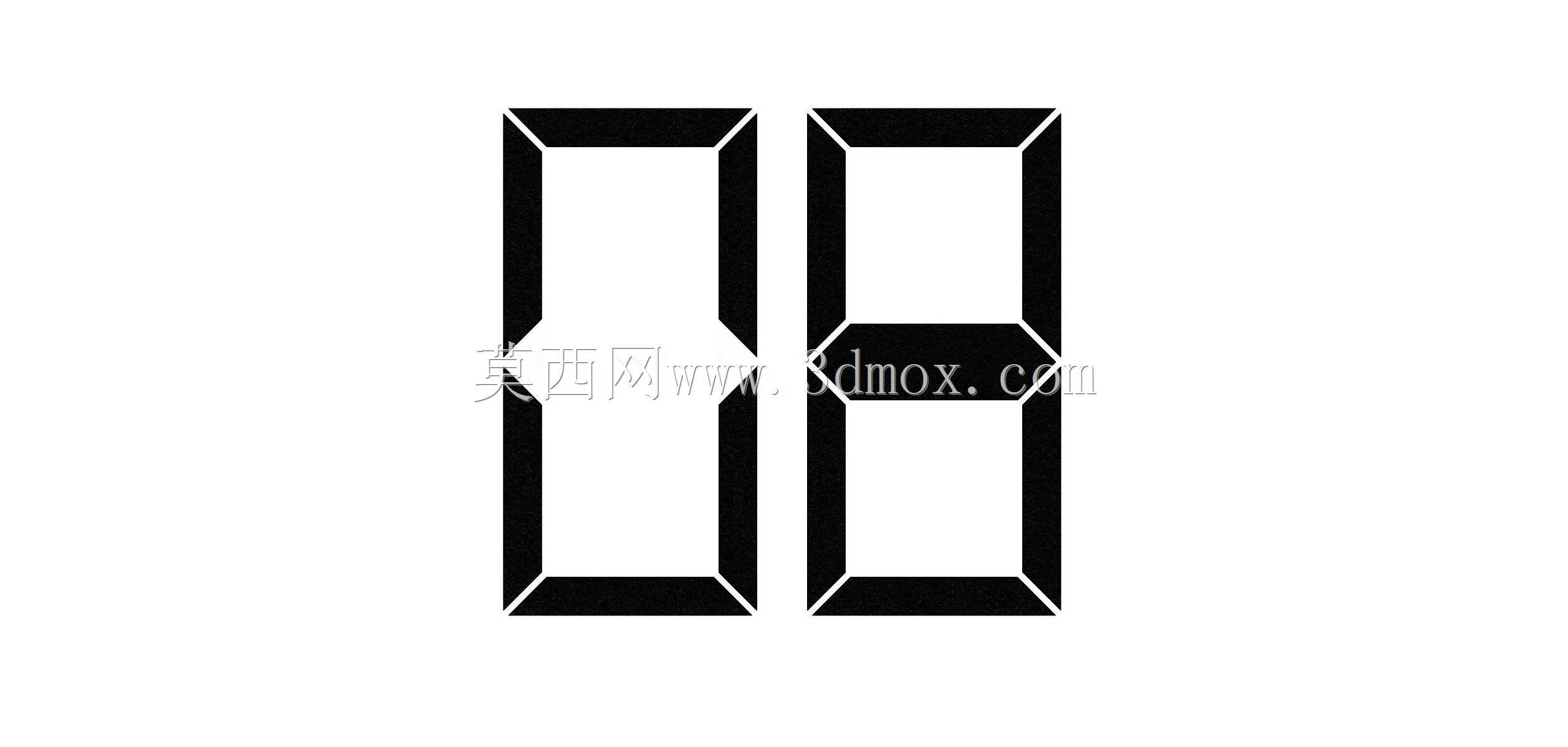

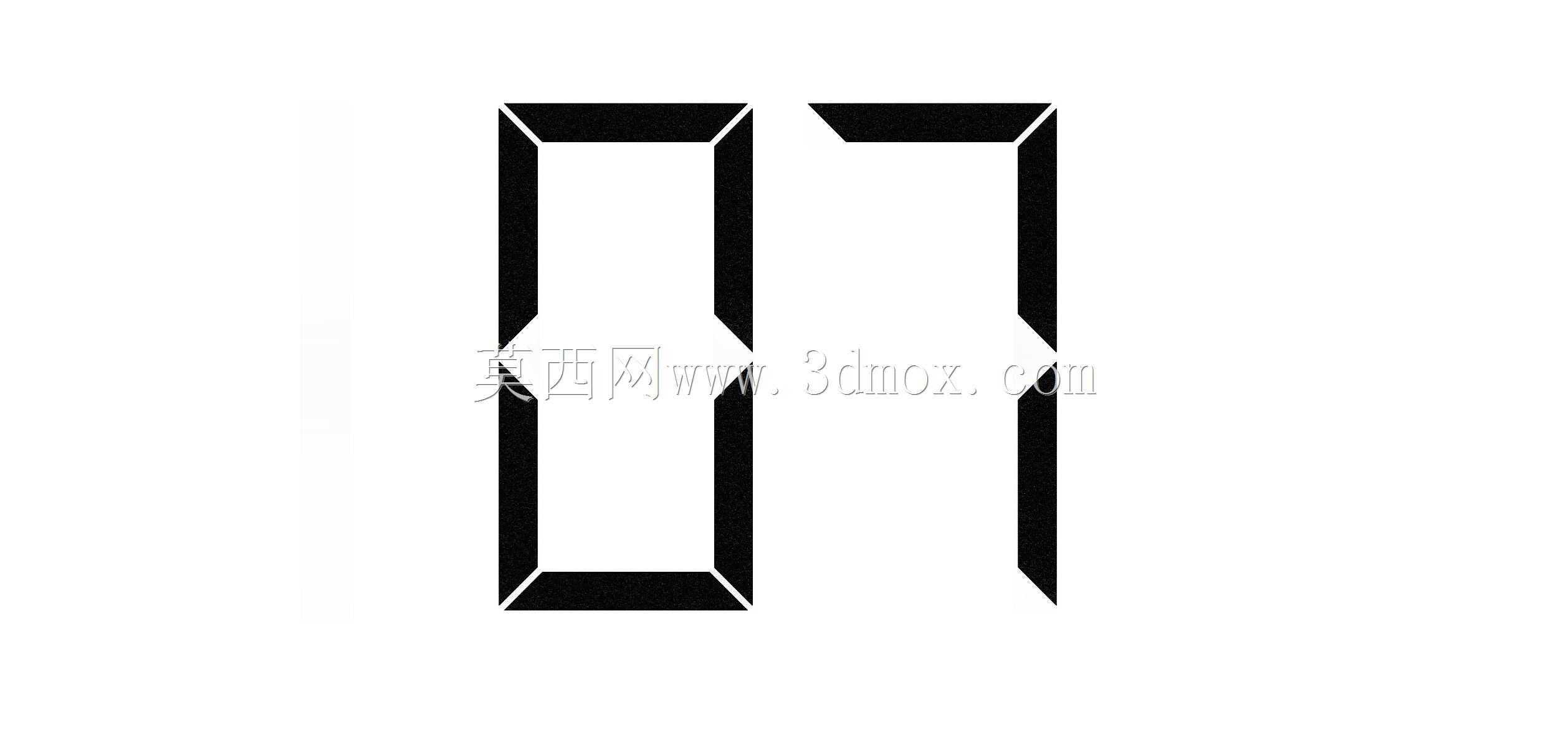

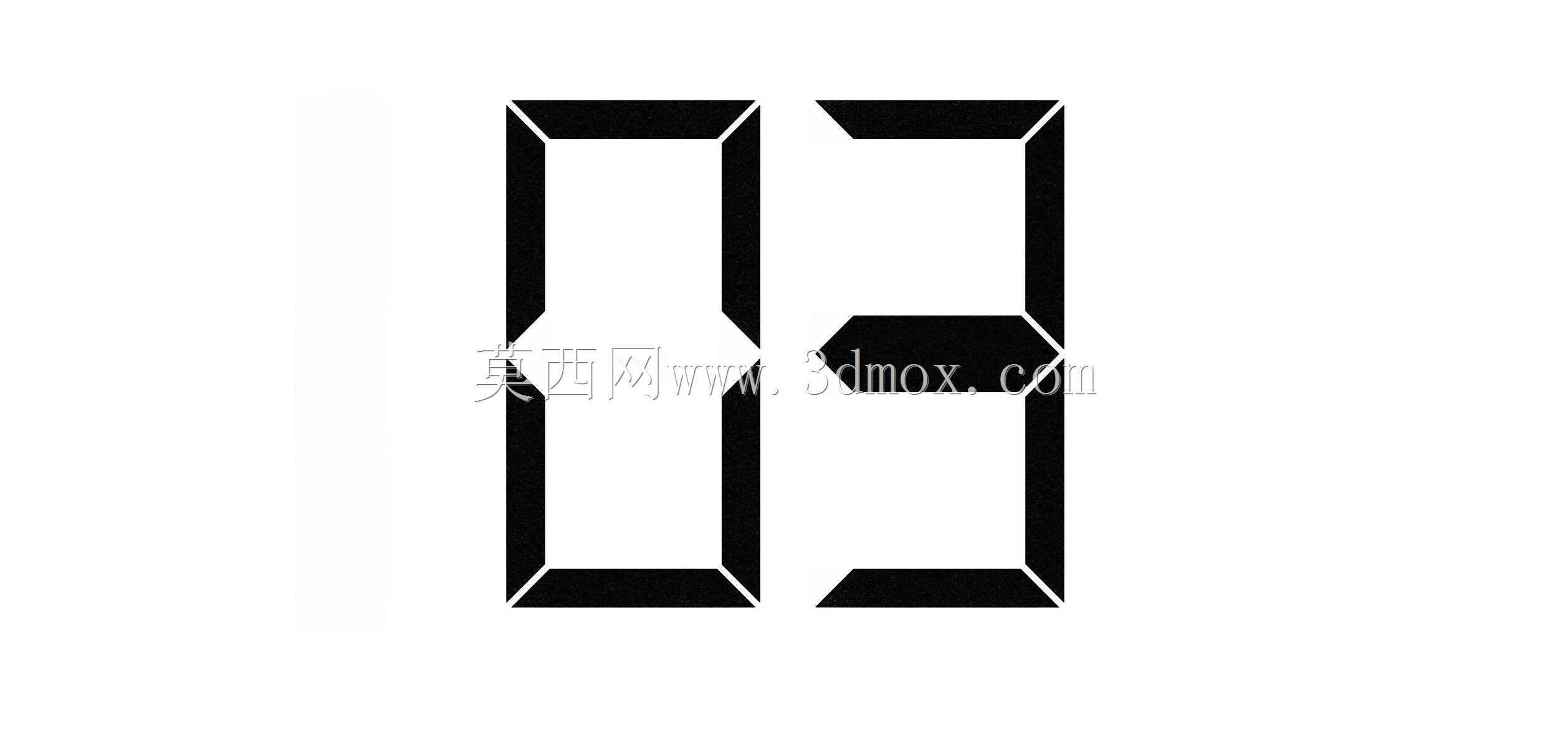

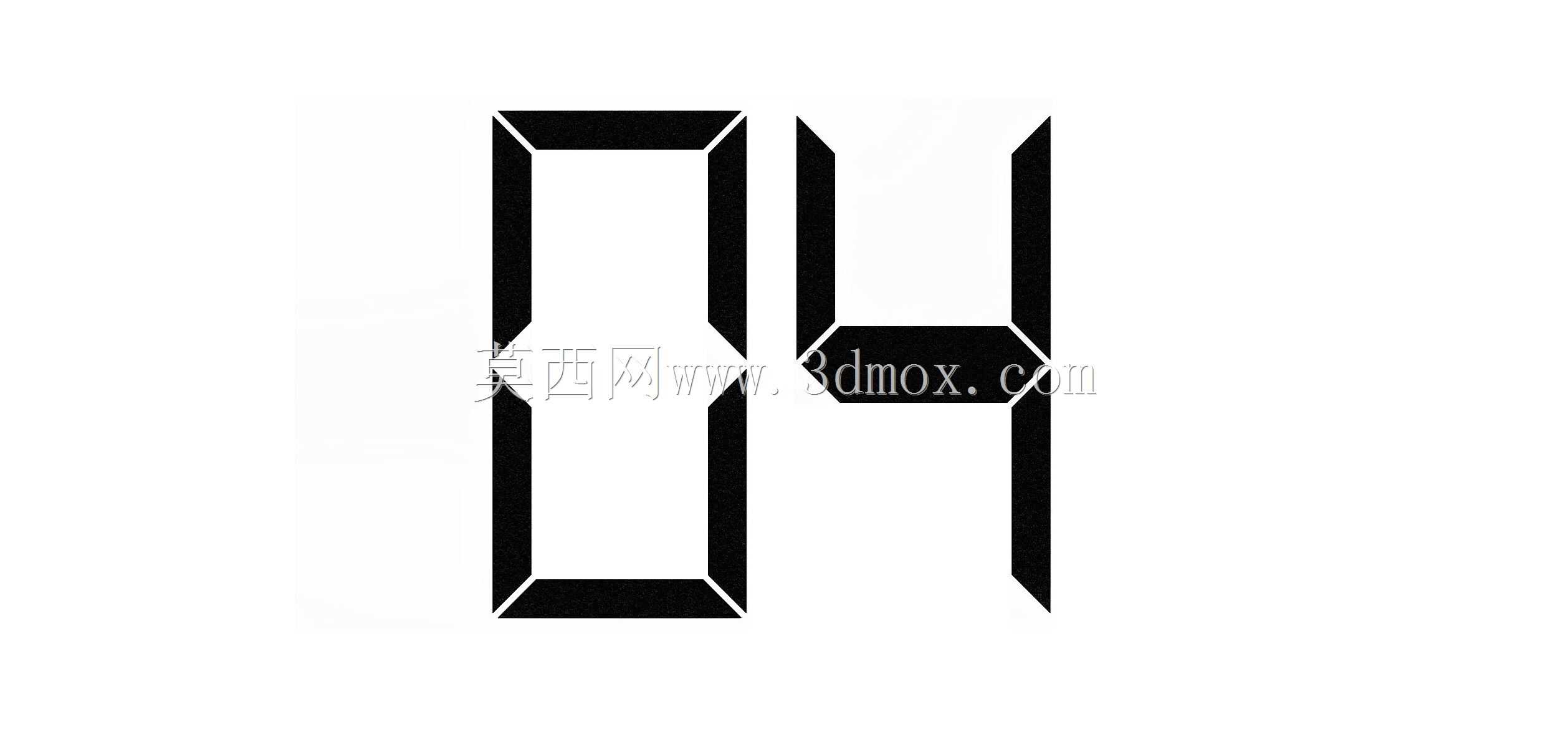

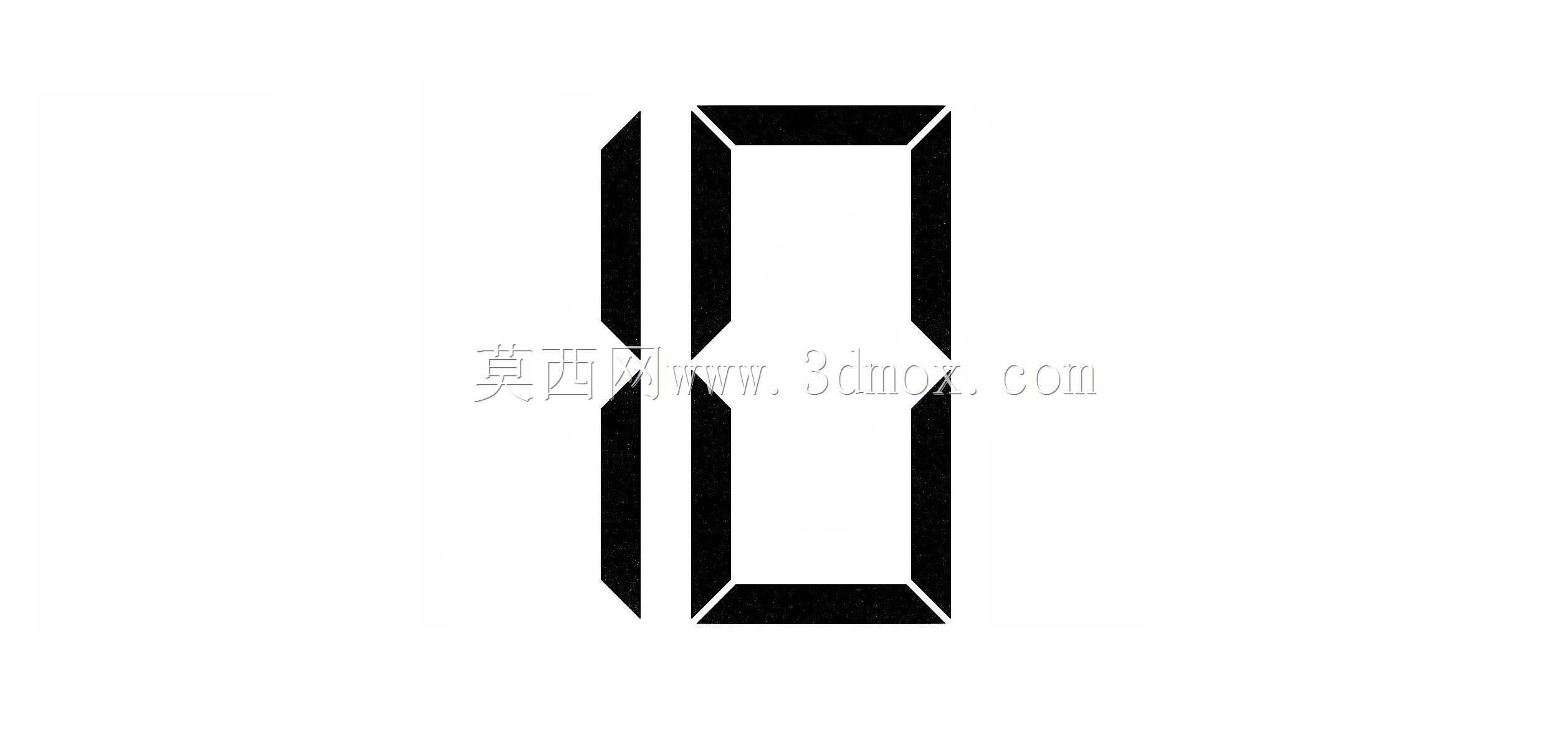

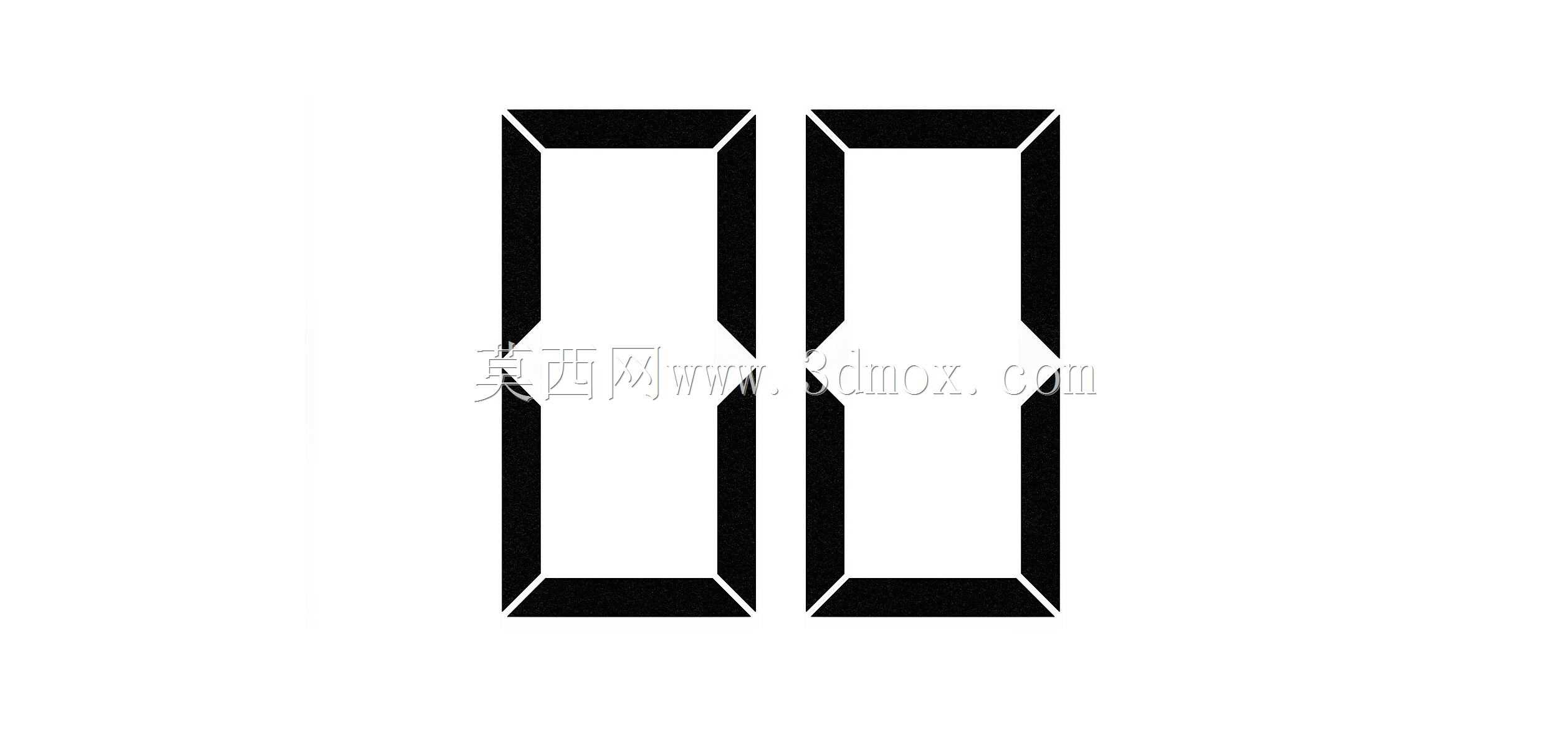

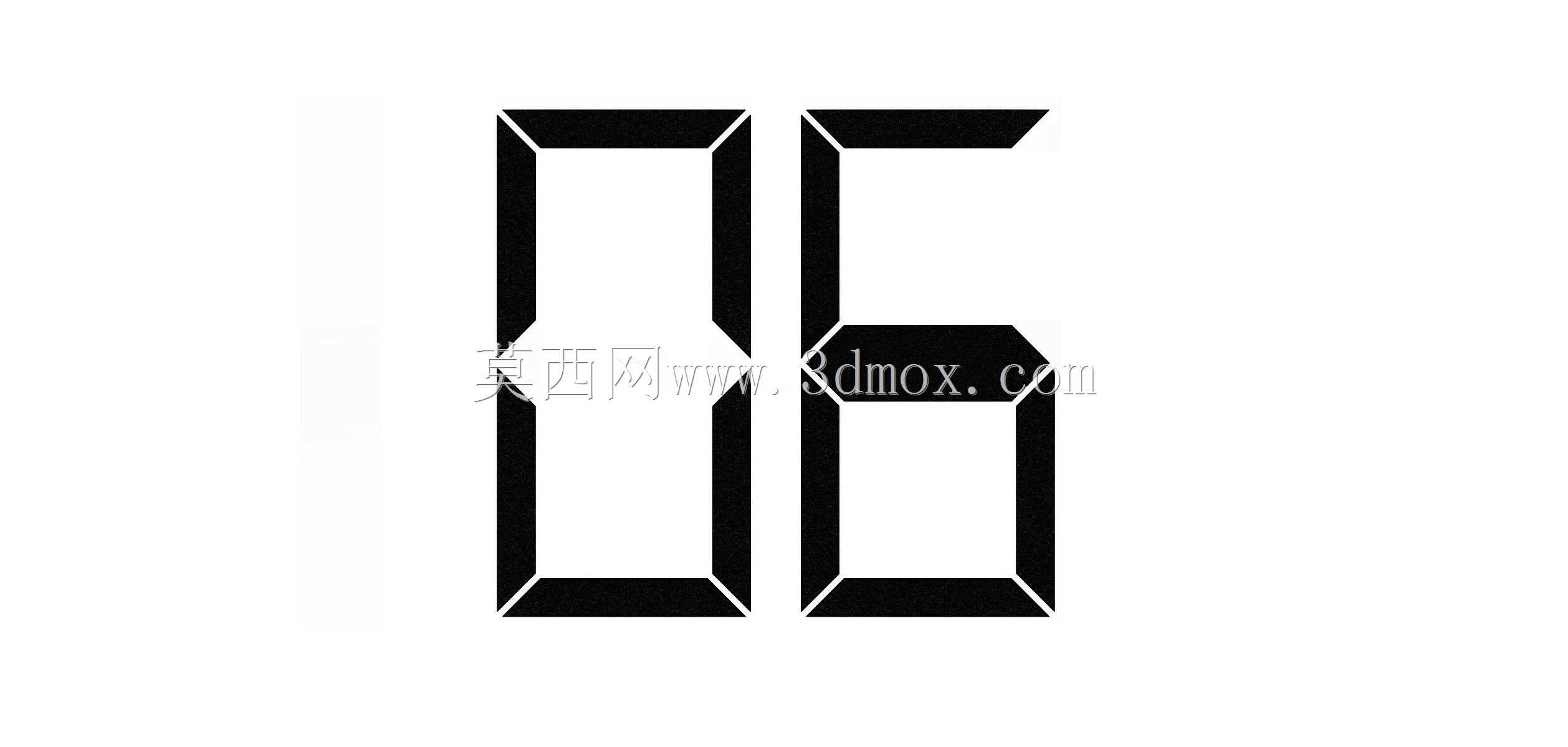

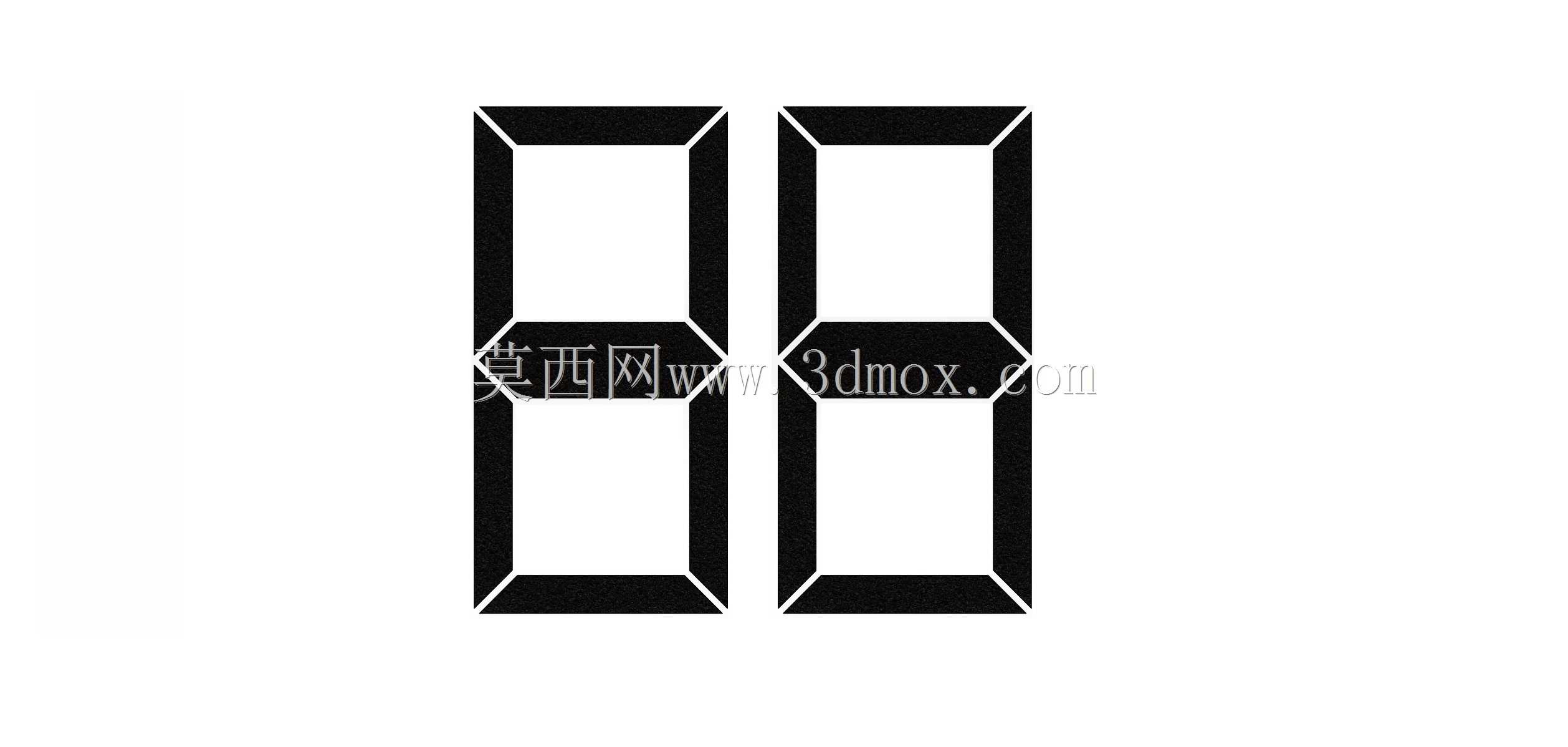

单个数字的结构完全沿用七段数码的段式拆分逻辑，每一段的截面做等宽矩形设计，段与段之间预留均匀的间隙，这个间隙尺寸不能随意设定，要和单段的宽度保持固定比例，常规取单段宽度的1/6到1/5，既保证数字显示的辨识度，不会因为间隙过大让数字显得零散，也不会因为间隙过小导致近距离观察时段与段的边界模糊。每个数字的立体厚度要统一，不能出现不同数字厚度不一致的情况，否则环形排布后会出现局部突出或者凹陷的问题，破坏整体的环形轮廓完整性，厚度取值一般根据安装场景的固定方式确定，如果是壁挂式安装，厚度控制在30mm到50mm即可，足够保证结构强度，也不会因为过厚导致壁挂承重压力过大；如果是落地式独立展示，厚度可以放大到80mm到120mm，搭配底部的支撑结构，整体稳定性更好。

设计过程中要重点处理数字的朝向问题，所有数字的正面都要指向环形的圆心方向，这样站在圆心正前方的观察者看到的每个数字都是正向显示的，不会出现侧歪或者倒置的情况，这一点在建模时要逐个调整每个数字的局部坐标系，不能简单用环形阵列复制后就结束，要逐个校验每个数字的法向角度，尤其是0、1、8这类对称度高的数字，很容易出现角度偏差导致显示方向错误。另外数字的段边要做微小的倒角处理，不要保留尖锐的直角，一方面是实际加工或者3D打印制作时，尖锐边角容易在运输安装过程中磕碰缺损，另一方面倒角处理后，表面做喷涂或者覆膜处理时，边角位置的涂层附着力更好，不会出现露底或者积漆的问题。

从安装边界来看，整套环形数字造型的外轮廓最大直径要比排布基准直径大出两个数字的径向高度，内轮廓最小直径要比基准直径小两个数字的径向高度，安装时要在每个数字的背面预留统一的安装挂点或者连接柱位置，挂点的位置要对应每个数字的重心点，避免安装后出现数字歪斜的情况。如果是搭配灯光做发光效果，每个数字的段式结构可以做成中空形式，内部预留灯条的安装空间，壁厚控制在2mm到3mm，采用半透光的材质制作时，光线可以均匀从段面透出，还原数码管的发光显示效果，中空结构的内部要做加强筋设计，筋位厚度取壁厚的0.8倍，间距控制在40mm左右，避免大尺寸制作时出现段面凹陷变形的问题。

这类立体数字造型除了展陈用途，还可以用在生产车间的工位状态标识、大型设备的运行参数可视化展示、教学演示用的数码原理教具等场景，设计时要考虑不同场景下的适配性，比如车间使用的场景，材质要选用耐油污、抗磕碰的工程塑料或者金属材质，表面做哑光处理，避免车间灯光反射导致数字识别困难；教学场景使用的话，可以把每个段做成可拆分的活动结构，配合磁吸或者卡扣连接，用来演示不同数字的段码组合逻辑。建模过程中要保证所有数字的段宽、段长、间隙、厚度参数完全统一，不能出现单个数字的尺寸偏差，否则环形排布后整体的协调感会被破坏，尤其是相邻数字之间的周向间距要保持一致，不能出现有的数字挤在一起、有的数字间距过大的问题，周向间距的取值要保证0到9十个数字均匀分布在整圆周上，计算好每个数字对应的圆心角，逐个定位后再做细节调整，确保整体排布的规整性。
