工业输送小车支撑框架结构设计

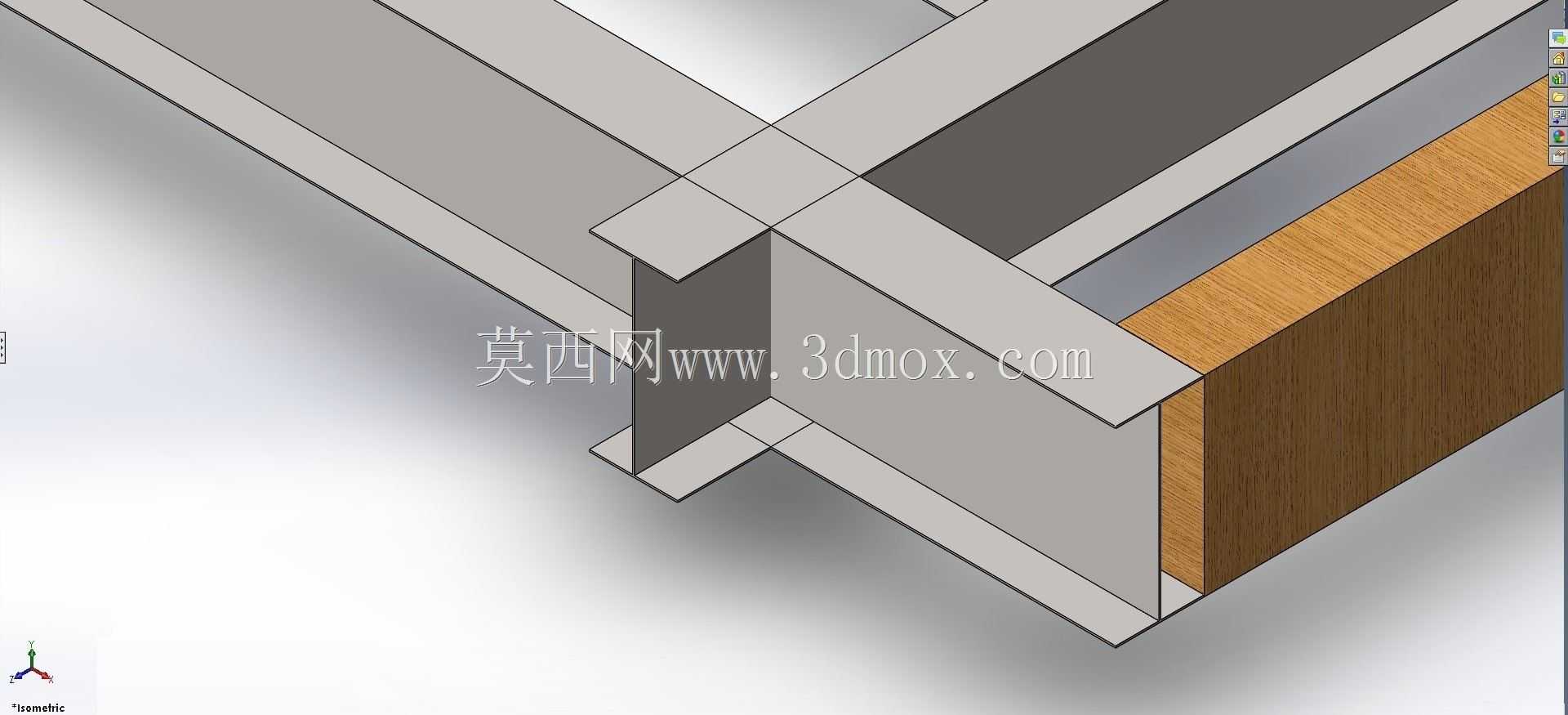

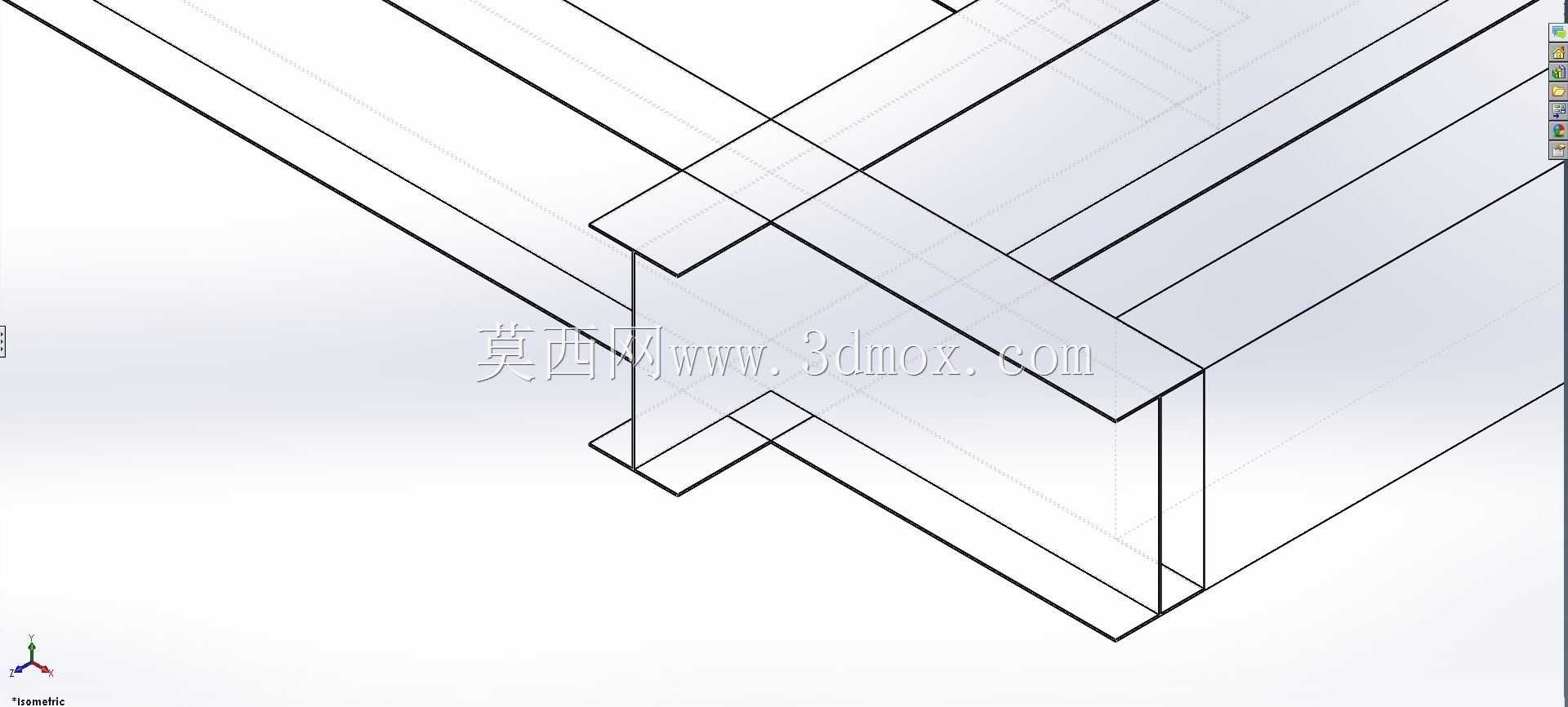

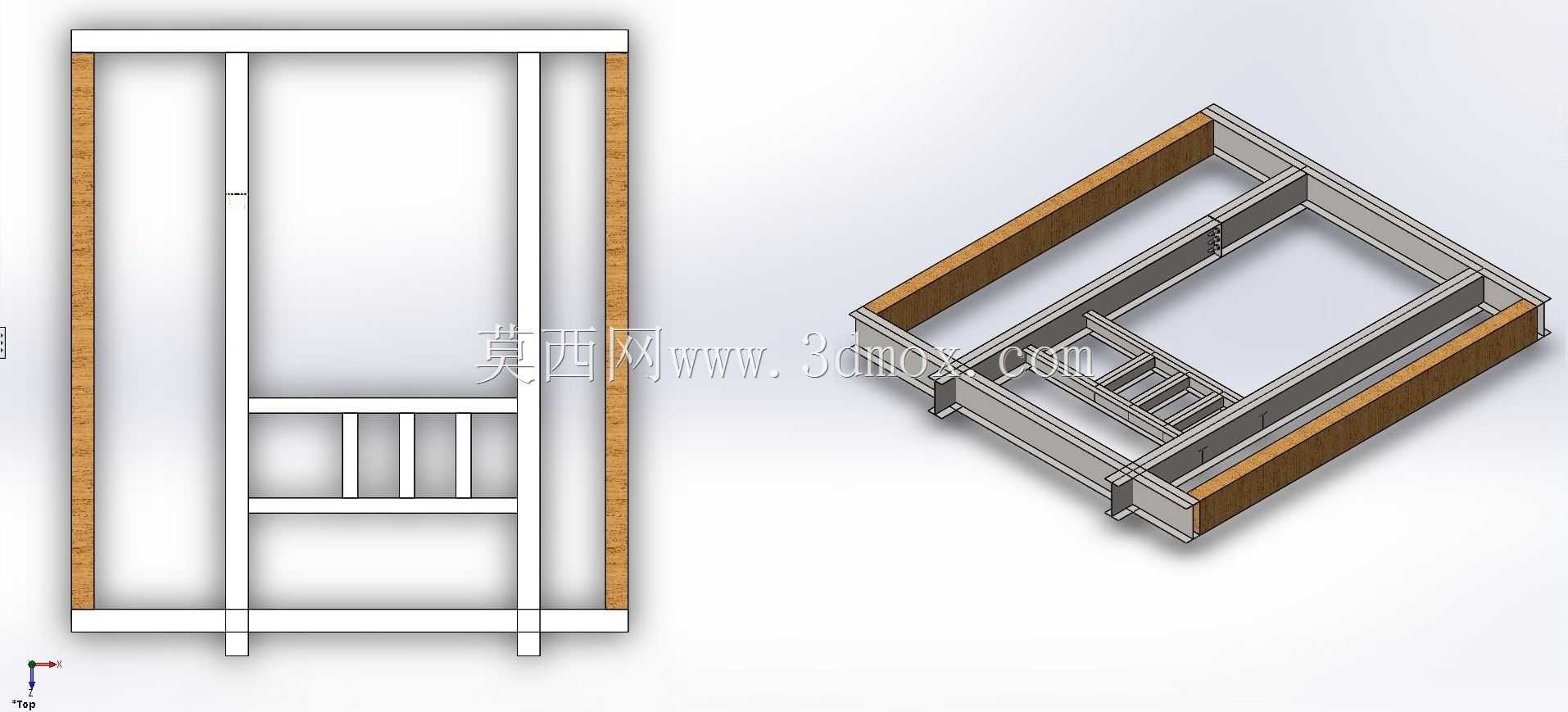

在车间物料转运、自动化产线接驳、工位间工件周转的场景里，这类支撑框架是移动承载类小车的核心受力基体，所有行走轮组、动力模块、载物台面、防护围挡都要依托这个框架完成安装固定，其结构合理性直接决定小车运行过程的承载稳定性、抗形变能力与长期使用可靠性。从结构受力逻辑来看，设计时优先采用矩形型钢作为主纵梁与主横梁的基材，沿小车行进方向布置的两根主纵梁是主要承力路径，承担上部载物区域传递的全部竖向载荷，同时还要承受小车启停、转向过程中产生的纵向与横向冲击载荷，因此纵梁的截面选型要匹配额定承载重量下的挠度校核要求，避免满载时出现中部下挠导致的台面倾斜、轮组受力不均问题。框架的横向连接横梁按照受力梯度做差异化布置，靠近两端轮组安装位的横梁做加厚处理，直接承接轮组支座传递的支撑反力，中部区域的横梁则根据上部载物的支撑点位做对应排布，既保证整体框架的抗扭刚度，又不会因为冗余的型材布置增加不必要的自重。框架边缘设置的木质衬板安装位，是为了在框架外侧固定防护挡边，避免转运过程中工件剐蹭金属型材表面出现掉漆、磕碰损伤，同时也能在小车与周边设备发生轻微碰撞时起到缓冲作用，降低刚性碰撞对框架连接焊缝的冲击损伤。从安装边界来看，框架底部预留的支脚结构是行走轮组的安装基准面，每个支脚位置都做了平面铣平处理，保证四个轮组安装后处于同一水平面，避免出现单个轮组悬空导致的运行晃动、轮体偏磨问题；框架内部预留的阶梯式安装位，是用来固定小车的电控模块、电池组或者传动组件的，这些组件的安装点位都做了对应的开孔与焊接螺母预设，现场装配时不需要额外在型材上钻孔攻丝，能大幅提升装配效率。设计过程中特意规避了完全对称的等距横梁排布，而是根据实际承载的重心位置做了横梁密度的调整，在工件常置的重心区域加密横梁布置，非主要承载区域适当拉大横梁间距，在保证整体刚度满足使用要求的前提下，尽可能压缩框架的整体重量，降低行走轮组的负载压力，也能减少小车驱动时的动力损耗。框架的连接节点全部采用满焊工艺处理，焊接位置提前做了坡口处理，保证焊缝熔深满足受力要求，焊接完成后还要对整体框架做去应力退火处理，避免长期使用过程中因为焊接残余应力释放导致框架变形，影响轮组的平行度与运行精度。从实际使用场景出发，这类支撑框架适配的小车既可以用在人工推送的普通物料转运场景，也可以加装驱动模块、导航组件改造成AGV自动导引小车，框架上预留的通用安装孔位可以兼容不同规格的轮组、传感器、防护组件安装，不需要对主体框架做二次切割修改，具备较强的场景适配性。框架的外形尺寸要匹配车间通道的通行宽度、产线接驳口的高度要求，主框架的宽度方向尺寸要小于通道最小通行宽度预留足够的安全间隙，高度方向的尺寸要保证载物台面的高度与产线接驳台面对齐，方便工件的平移上下料，不需要额外做抬升或者下放操作，降低操作人员的劳动强度。在结构细节处理上，所有型材的外露端面都做了封板焊接处理，避免车间内的粉尘、切削液进入型材内部积存，长期使用后出现内部锈蚀、积垢增重的问题；所有焊缝位置都做了打磨处理，去除焊渣与尖锐毛刺，避免装配或者维护过程中划伤操作人员，也能提升整体外观的规整度。
