可折叠两用手动载货手推车结构设计

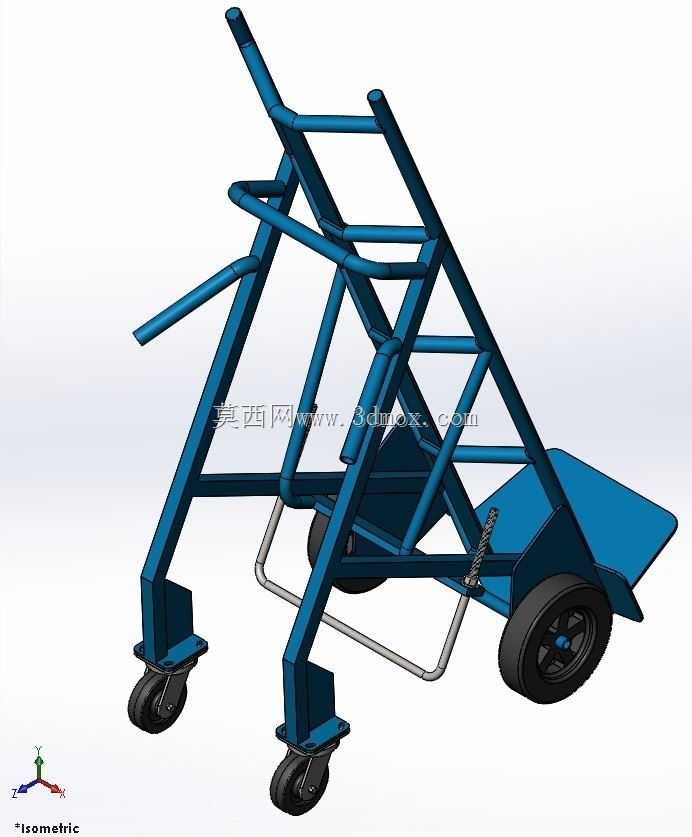

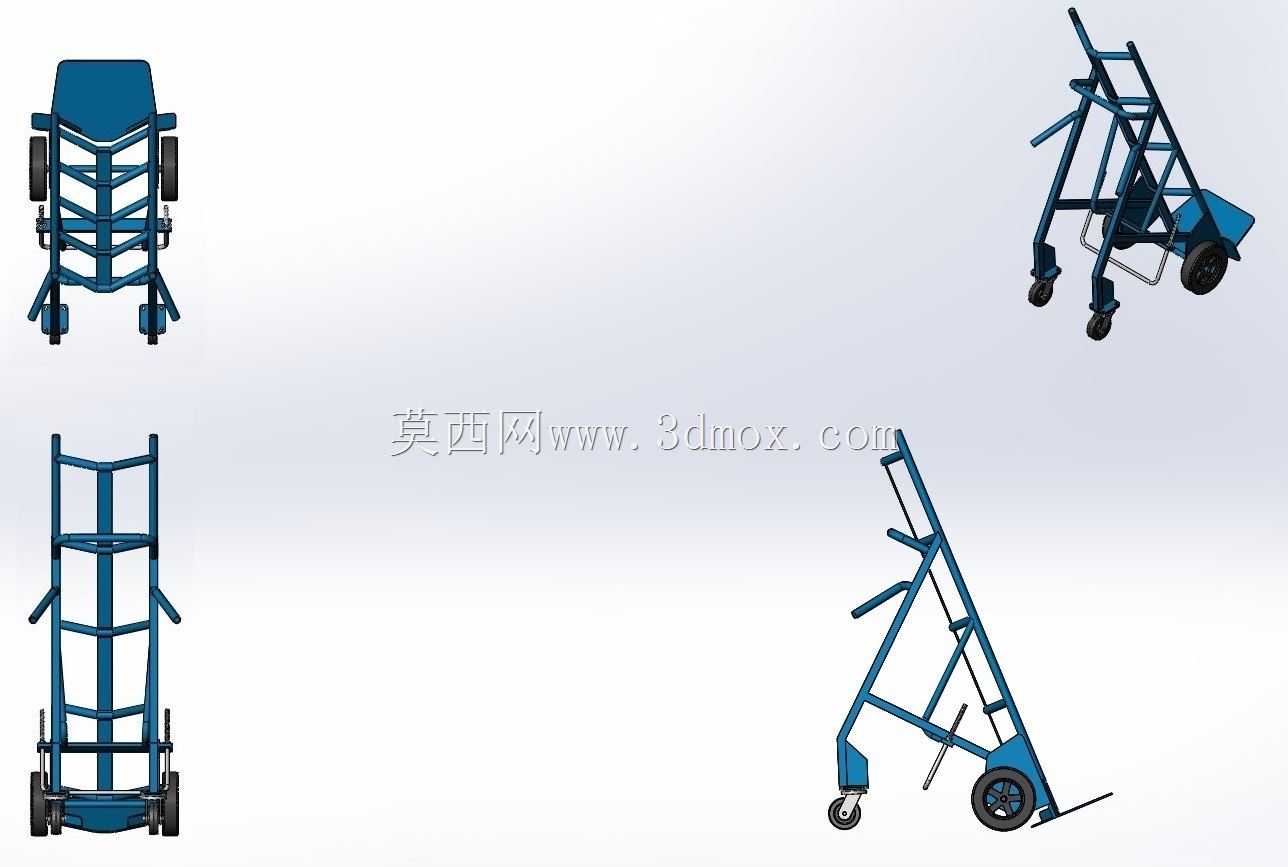

这款手动搬运手推车的设计，首先锚定了车间小件转运、仓储零散货位补货、短途门店卸货这类高频轻载搬运场景，日常作业中常遇到窄通道通行、空载收纳占空间、不同形态货物适配难的痛点，设计阶段就围绕这些实际作业需求做结构取舍。从功能特性来看，这款车采用双形态切换结构，既可以作为直立式两轮手推车搬运箱装、袋装的规整堆垛货物，依靠倾斜承力的方式降低操作人员的抬升负重，也可以展开底部辅助支撑轮，切换为四轮平板小推车形态，承载异形、易倾倒的零散货品，两种形态的切换无需额外工具，依靠车架上的铰接限位结构即可完成锁止，切换动作单手即可操作，适配作业过程中临时变化的载货需求。轮组配置上，主承载轮采用大直径实心橡胶轮，轮面做了微弧处理，过车间地面的伸缩缝、小门槛时不会出现卡滞，轮轴位置加装了耐磨衬套，长期承载转动也不会出现旷量，辅助万向轮设置在车架前端的折叠支架上，收起时完全抬离地面不会干扰两轮推行状态，展开后万向轮的回转半径控制在极小范围，在1.2米宽的货架通道内也能完成原地转向。设计思路上没有追求冗余的复杂结构，车架主体采用矩形钢管弯折焊接成型，所有弯折处都做了圆弧过渡，避免应力集中导致的车架开裂，承力托板采用冲压成型的钢板，表面压制了加强筋，在不增加板材厚度的前提下提升托板的抗弯折能力，托板前端做了楔形导角，插入货物底部时不需要额外抬高货物，降低作业时的操作难度。车架的扶手位置做了15度的后倾角度，符合成年人站立推行的施力角度，长时间推行也不会出现手腕过度弯折的疲劳感，扶手表面套有防滑橡胶套，沾有少量油污的情况下也能保持足够的握持摩擦力。从安装边界与尺寸适配来看，直立两轮状态下车架整体宽度控制在550毫米以内，能够顺利通过常规的车间防火门、电梯轿厢门，折叠收纳后整体厚度不超过250毫米，可以直接塞在货架底部、工位间隙这类零散空间，不会占用过多的仓储或作业面积；四轮展开状态下的承载平面长度达到900毫米，能够承载常规尺寸的周转箱、工具包以及小型加工工件，额定承载范围内车架的形变量控制在3毫米以内，不会因为载货出现车架变形导致轮组偏磨、推行卡滞的问题。结构细节上，所有铰接转动位置都采用了可拆卸的销轴连接，后期维护时可以快速更换磨损的衬套或者轮组，不需要整体切割车架，降低全生命周期的维护成本；车架表面采用喷塑处理，耐磕碰、防车间常见的油污锈蚀，日常清理只需要用抹布擦拭即可，不会因为长期接触油污出现表层脱落生锈的问题。在实际作业适配中，这款车既可以用于机械加工车间内的刀具、工装、半成品工件在工序间的短距离转运，也可以用于仓储区域的零散货品从存储位到拣货位的补货搬运，甚至在售后上门配送小型家电、五金货品时，也能放在配送车辆内携带，解决从停车点到客户室内的最后一段搬运需求，相比单一形态的手推车，它的场景适配范围更广，不需要为不同的搬运场景配置多款不同的搬运工具，能够降低作业工具的配置成本。
