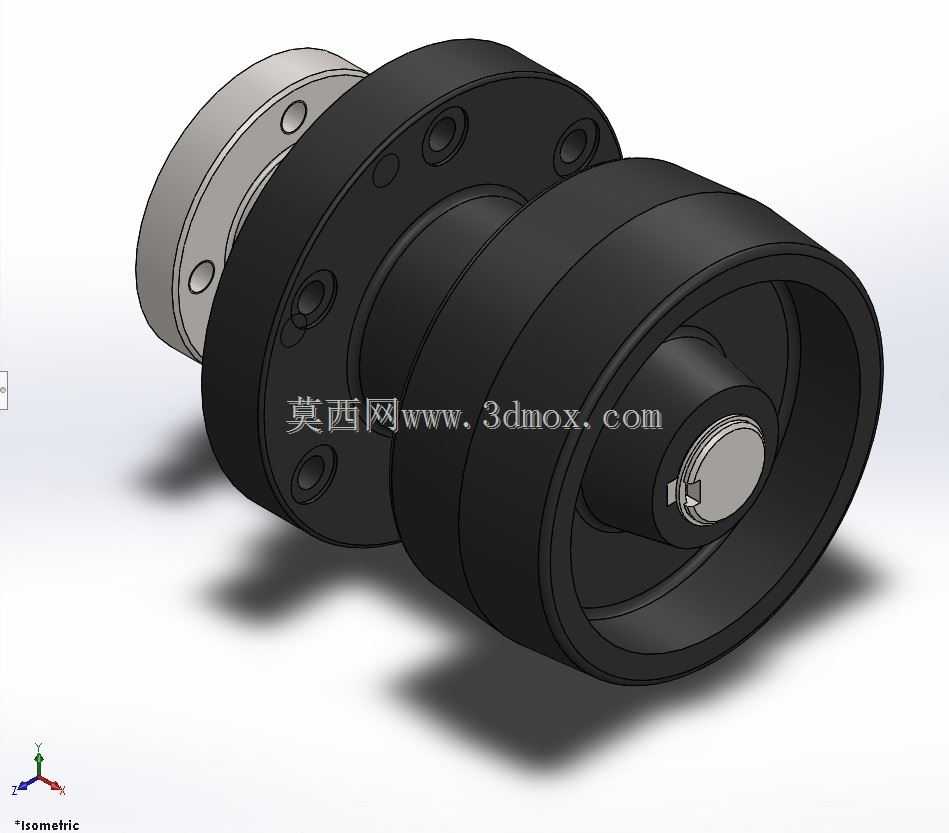

工业传动用轴与皮带轮组合结构

这套轴与皮带轮组合结构，主要面向工业场景下的定比动力传递需求，常见于中小型输送设备、轻工生产流水线、小型机床辅机这类需要平稳传递旋转扭矩的工况中，核心作用是将动力源输出的转速通过带轮直径匹配调整到工作端需要的转速区间，同时依靠带传动本身的过载打滑特性，保护后端传动零件不会因为突发载荷冲击出现断裂损坏。

从实际安装边界来看，带轮的轮缘宽度适配常规A型或B型三角带的安装尺寸，轮槽的角度、深度都符合通用三角带的啮合要求，不需要定制特殊规格的传动带就能直接装配使用；轴段的直径公差按照过渡配合要求设计，和带轮轮毂的内孔配合后，不需要额外做过多的配磨加工就能保证同轴度，轴端预留的键槽尺寸匹配标准平键，装配时敲入平键就能完成周向固定，避免带轮和轴之间出现相对转动丢转。法兰端的安装孔采用圆周均布设计，孔位间距和常见的轴承座安装止口尺寸匹配，安装时可以直接固定在设备的墙板或者支架上，不需要额外加工转接板来调整安装位置，能减少现场安装的加工工作量。

设计过程中优先考虑了传动的平稳性，两个带轮的轮毂部分做了加厚处理，避免高速旋转时因为轮毂壁厚不足出现振动变形，轴的支撑位置靠近带轮的载荷作用点，能减少轴工作时的挠曲变形量，延长支撑轴承的使用寿命。带轮的轮缘部分做了静平衡对应的去重结构设计，出厂前不需要做额外的动平衡处理就能满足每分钟一千五百转以内的平稳运行要求，适配绝大多数普通工业电机的输出转速范围。轴上的台阶位置都做了圆角过渡，避免应力集中导致轴在交变载荷下出现疲劳断裂，键槽的端部做了铣刀退刀的圆弧结构，不会因为应力集中出现裂纹扩展。

日常维护场景下，这套结构的拆卸也比较方便，带轮轮毂的端面预留了顶丝孔或者拉马拆卸的受力位置，更换传动带或者维护轴承时，不需要敲击带轮轮缘就能顺利拆下零件，不会因为拆卸操作导致带轮变形或者轴表面出现磕碰损伤。整个组件的装配逻辑遵循从轴端依次套装零件的顺序，零件之间的定位台阶尺寸精准，装配时不需要反复调整位置就能保证各零件的轴向位置准确，两个带轮的端面共面度误差控制在很小的范围内，能避免传动带运行时出现偏磨、掉带的问题，减少日常运行时的皮带调整维护频率。

在不同的工况适配性上，这套结构可以通过更换不同直径的带轮来调整传动比，不需要改动轴和安装法兰的尺寸就能适配不同的转速输出需求，通用化程度较高，能覆盖多数中小功率的动力传递场景，不管是新设备设计时的选型套用，还是旧设备的传动部件改造替换，都能直接参考这套结构的尺寸参数进行适配，减少重复设计的工作量。
