外表面菱形滚花空心套筒结构设计

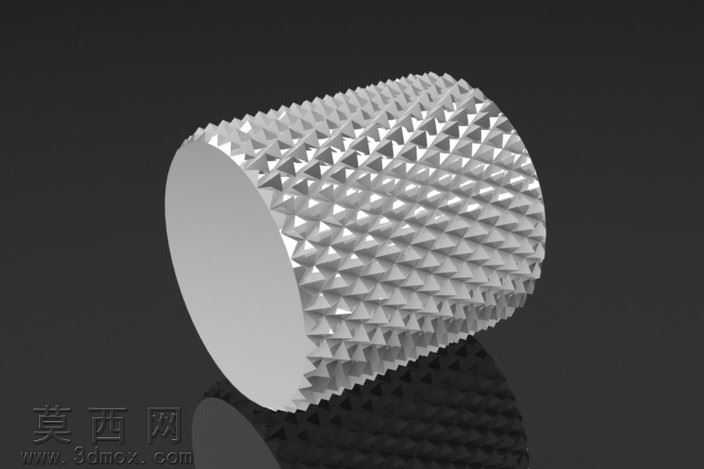

本作品为外表面带菱形滚花结构的空心套筒三维模型，建模过程围绕滚花结构的规整排布与空心筒体的结构合理性展开。建模初期先完成基准空心筒体的构建，以薄壁圆筒为基础结构，精准控制筒体的壁厚、内径与外径尺寸，保证筒体的同轴度与圆度符合机械零件的常规设计要求，筒体端面做平整化处理，边缘预留微小倒角避免应力集中，符合实际五金零件的加工工艺逻辑。外表面的菱形滚花结构是本模型的设计核心，建模时先构建单个菱形凸起的基础特征，该凸起为规整的四棱锥形态，锥面角度经过反复调整，保证凸起的高度均匀一致，相邻凸起的间距完全相等，避免出现排布错位、大小不一的问题。完成单个凸起特征后，通过圆周阵列与轴向阵列的组合方式，将菱形凸起均匀排布在整个筒体的外圆柱面上，阵列过程中严格控制阵列的步距与角度，保证每一圈滚花的对齐精度，让整个外表面的滚花纹理连贯统一，没有断纹、错排的瑕疵。材质设置上，筒体整体赋予哑光金属材质，模拟常用五金配件的钢材质感，调整材质的粗糙度与反光参数，让菱形凸起的棱边呈现自然的金属高光，凹陷区域保留适度的阴影层次，渲染时采用柔和的侧上方打光方式，既能够清晰展现滚花结构的立体凹凸感，又不会因为光线过强造成反光过曝丢失结构细节，同时在筒体下方添加柔和的投影，增强模型的空间立体感。本模型的设计初衷是展示滚花组件的典型结构形态，滚花结构在机械零件中主要起到防滑、增大握持摩擦力的作用，这类带滚花的空心套筒常应用于需要手动调节、手动旋拧的机械部件中，建模过程中完全遵循机械加工中滚花工艺的成型逻辑，所有结构特征都具备实际生产的可实现性，没有出现违背加工常识的不合理结构，能够直观展现菱形滚花的排布规律与空心套筒的结构特点，可作为滚花类零件设计的参考案例，帮助理解滚花结构的参数设置与排布方式。
