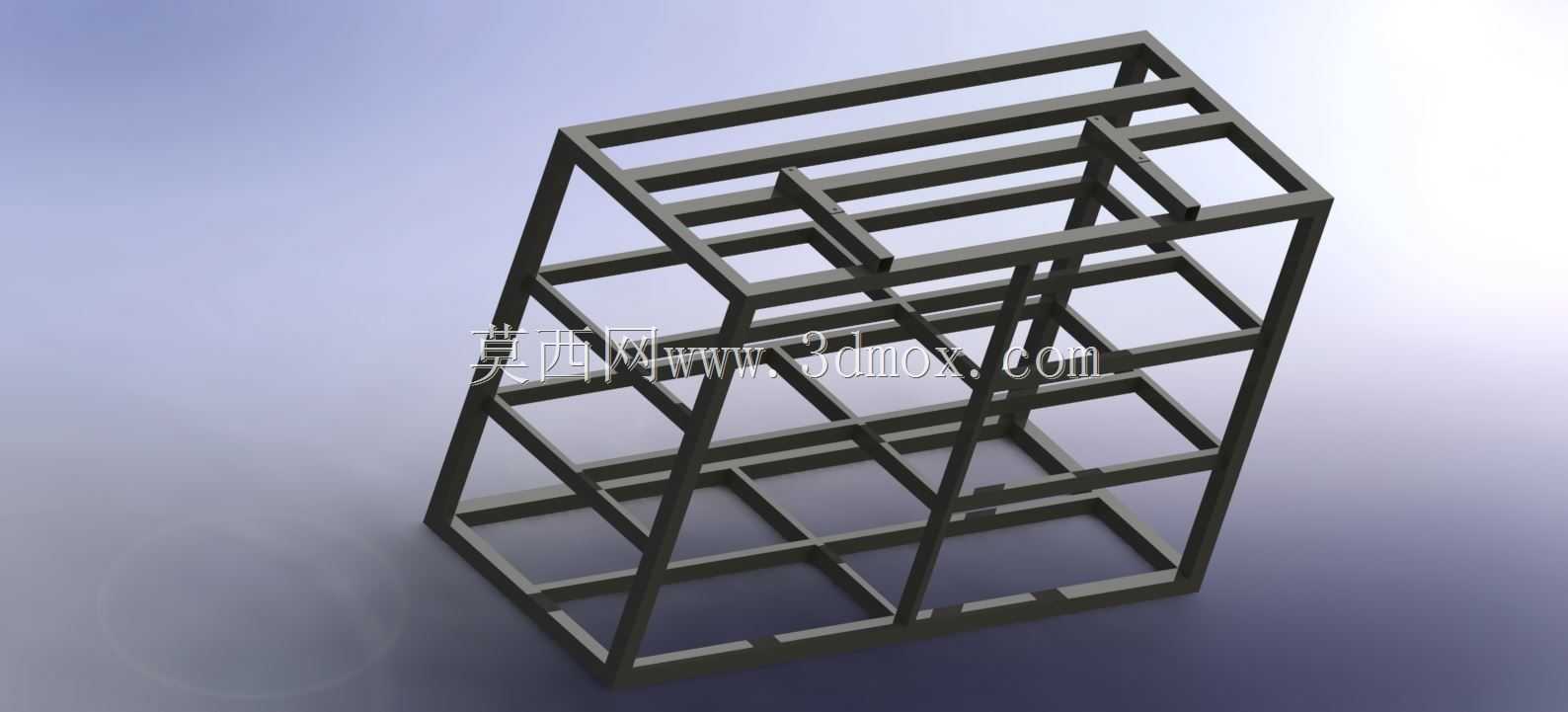

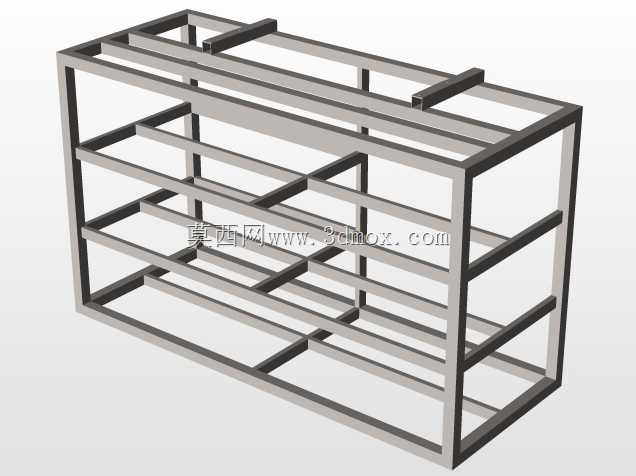

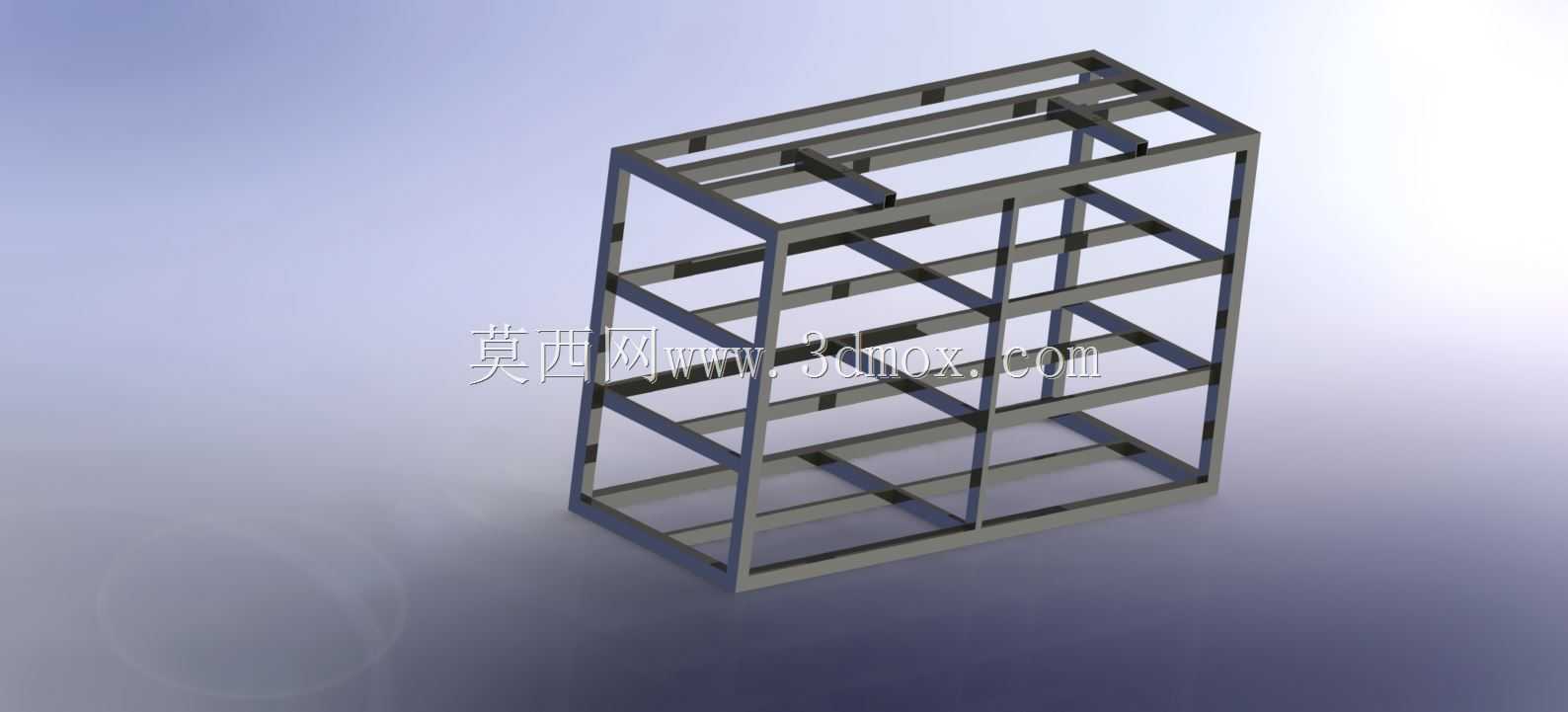

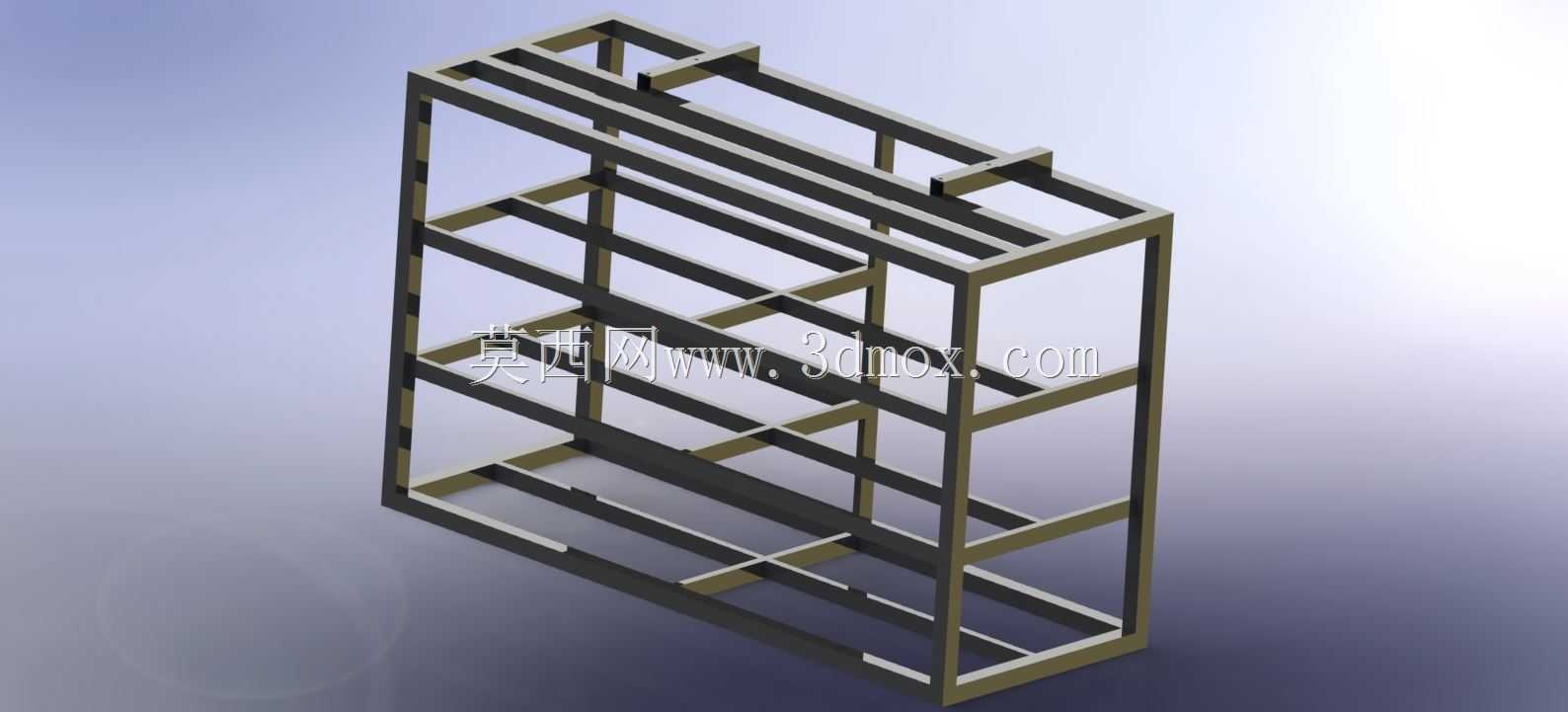

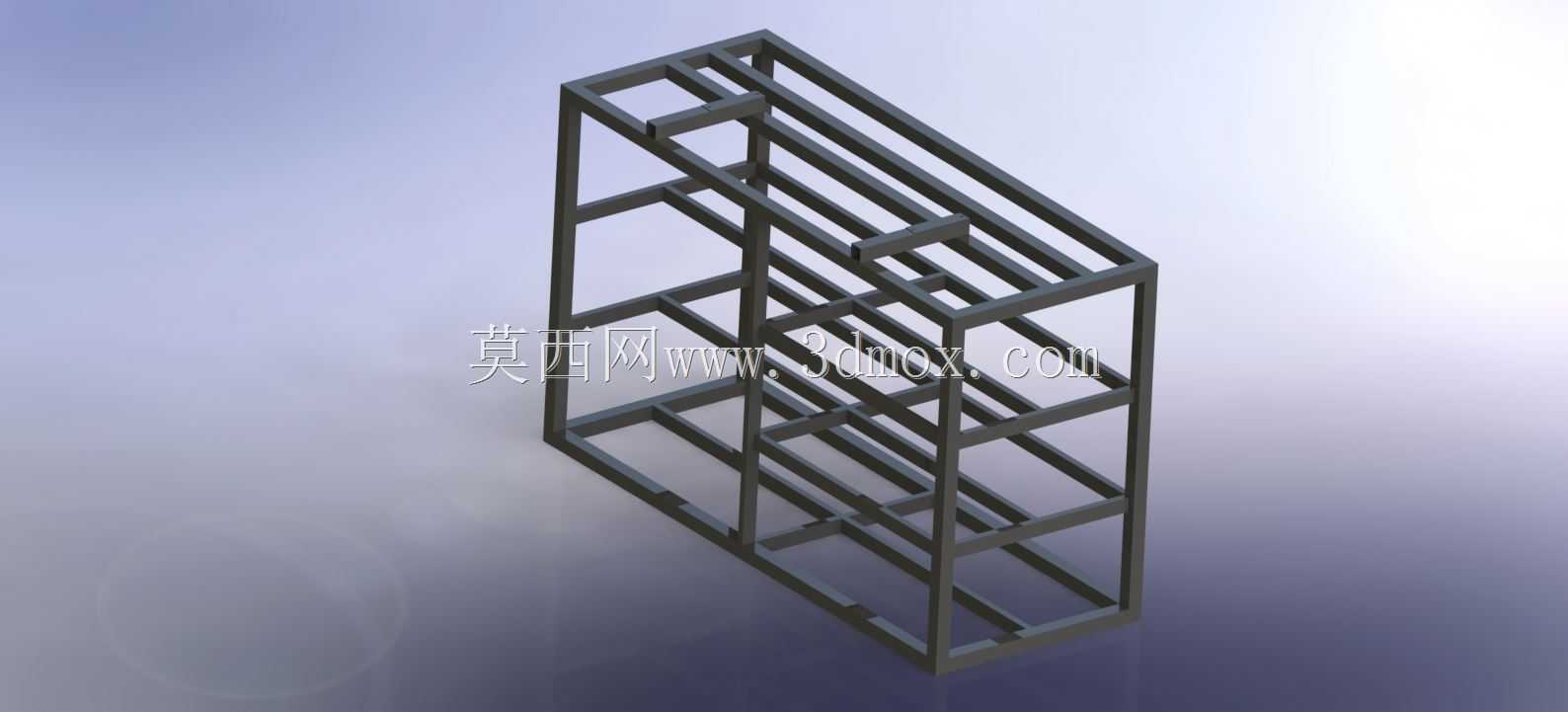

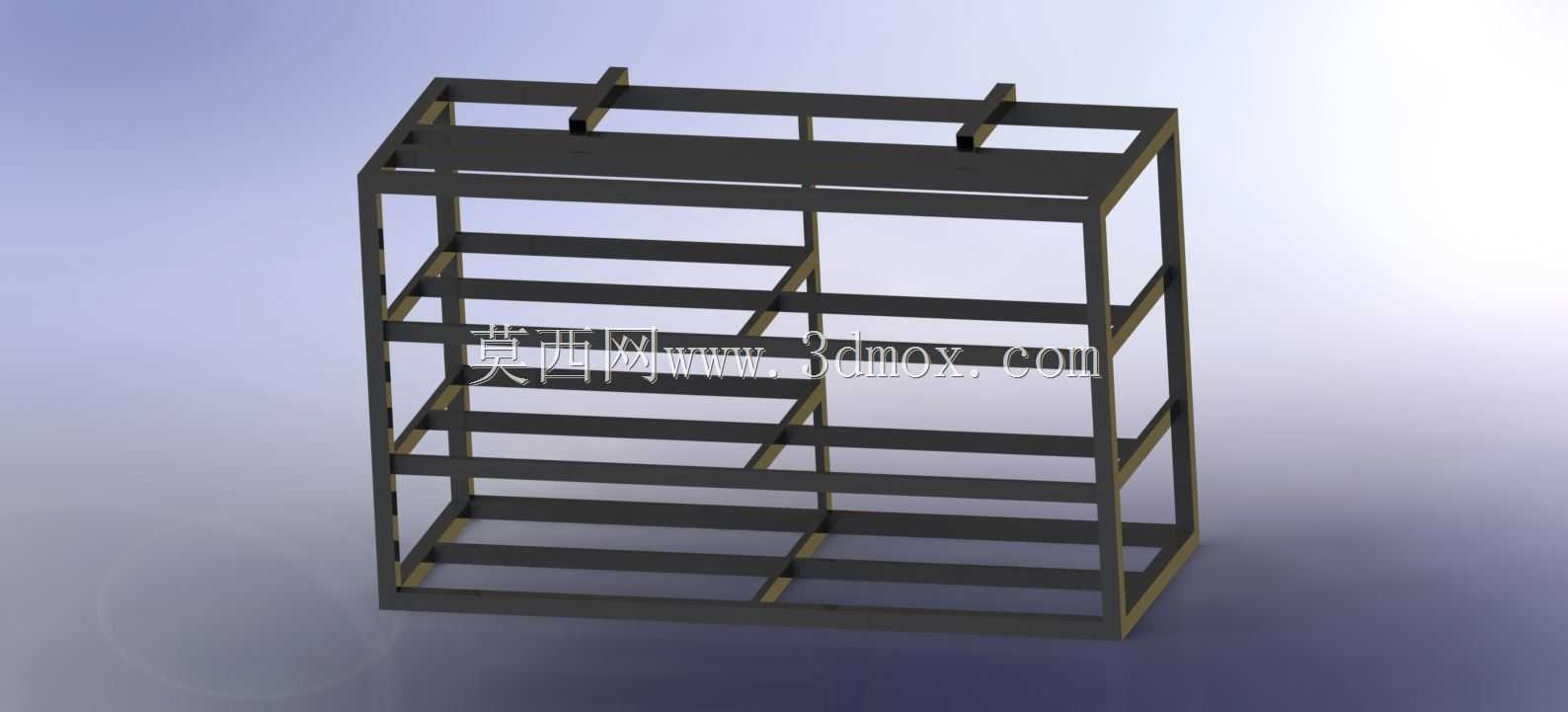

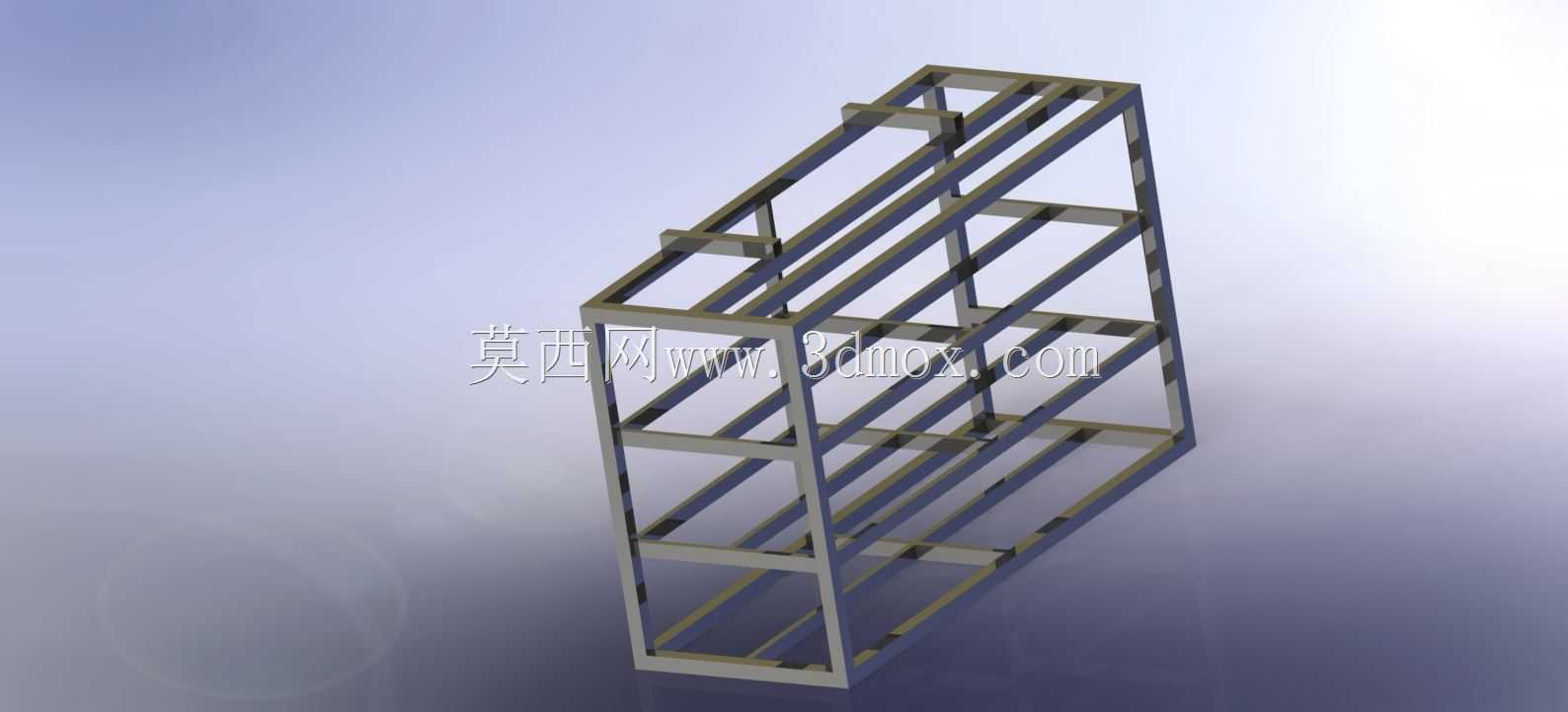

做结构设计这些年,经手的方管类框架少说也有上百套,眼前这套由34根杆件拼接而成的立式框架,是典型的通用型支撑类结构,在车间工位置物、设备外围护架、轻型物料暂存场景里的出镜率极高。很多刚入行的设计师做这类框架总容易犯两个错,要么是杆件排布太密徒增成本,要么是跨距留太大导致承重后侧向变形,这套框架的杆件排布逻辑其实很值得参考。先看实际落地的使用场景,这类框架最常被用在生产车间的工位旁,用来放置工装夹具、待加工小零件、检测量具,也可以加装层板后作为车间的轻型物料架,部分做自动化设备的厂家也会用同结构的框架作为小型设备的主机架,在外侧封上钣金门板就做成了独立的设备柜体,适配性非常广。从结构受力的角度拆解,这套框架的竖向主立柱采用通长方管设计,没有做中间接驳,避免了接驳位置的焊接变形带来的垂直度偏差,所有横向连接杆件的排布都避开了常规置物的操作空间,三层横向分隔的间距刚好适配常用的零件盒、工装筐的高度,不会出现层高浪费或者放不进去的情况。很多人做这类框架会忽略斜向支撑的布置,但这套框架在侧向的矩形分格内,针对性布置了斜向连接杆件,相当于给每个矩形框加了斜撑,直接把侧向的抗扭刚度提了上来,哪怕单侧放置偏重的物料,也不会出现框架整体歪扭的情况。再说到安装边界的设计细节,这套框架的底部杆件做了齐平处理,安装时可以直接在底部加装可调脚杯或者万向脚轮,不需要额外做安装底板,脚杯的连接孔可以直接在底部方管的端面攻丝或者焊接螺母,安装效率很高。框架的整体外形是窄长型的立式结构,占地面积小,竖向空间利用率高,适合放在车间通道旁、设备间隙这类狭窄的位置,不会占用过多的生产操作空间。设计这类框架的时候,杆件的下料尺寸公差需要严格控制,所有杆件的端面切割垂直度要保证在0.1mm以内,否则拼接的时候会出现缝隙,焊接后容易产生应力集中,长期承重的话焊缝位置容易开裂。这套框架的34根杆件里,竖向主杆、横向分层杆、侧向斜撑杆的规格可以根据实际承重需求匹配,常规置物场景下用20*20的薄壁方管就足够,如果作为设备主机架使用,可以换成30*30或者40*40的加厚方管,不需要改动整体的排布逻辑,只需要调整对应杆件的长度适配方管规格即可。另外在焊接工艺上,这类框架适合采用气体保护焊,所有焊缝做满焊处理后打磨平整,后续做喷塑或者喷漆处理,既可以防锈也能提升外观质感,框架的顶部可以根据使用需求加装顶板,侧面也可以加装网片或者挡板,防止放置的物料滑落。很多人觉得方管框架是很简单的结构,实际上要做到兼顾强度、成本、安装便利性,需要考虑的细节非常多,比如杆件的连接节点,这套框架的所有节点都是杆件端面贴合另一根杆件的侧面,没有做复杂的相贯线切割,下料的时候只需要切直口就可以,大大降低了下料的加工难度,普通的砂轮切割机就可以完成所有杆件的下料,不需要用到激光切管这类设备,对于小批量加工的场景非常友好,加工成本能压到很低。还有框架的整体垂直度控制,拼接的时候需要先在焊接平台上点焊定位,反复测量对角线尺寸和垂直度,确认没有偏差之后再满焊,避免焊接变形导致框架放不稳。这类框架在实际使用中,单层承重可以达到30-50kg,完全能满足车间日常的轻型置物需求,如果需要更高的承重,只需要在横向杆件的中间位置增加竖向支撑短杆,就可以大幅提升单层的承重能力,改造起来非常方便。
