车辆行走系统轮轴总成结构设计

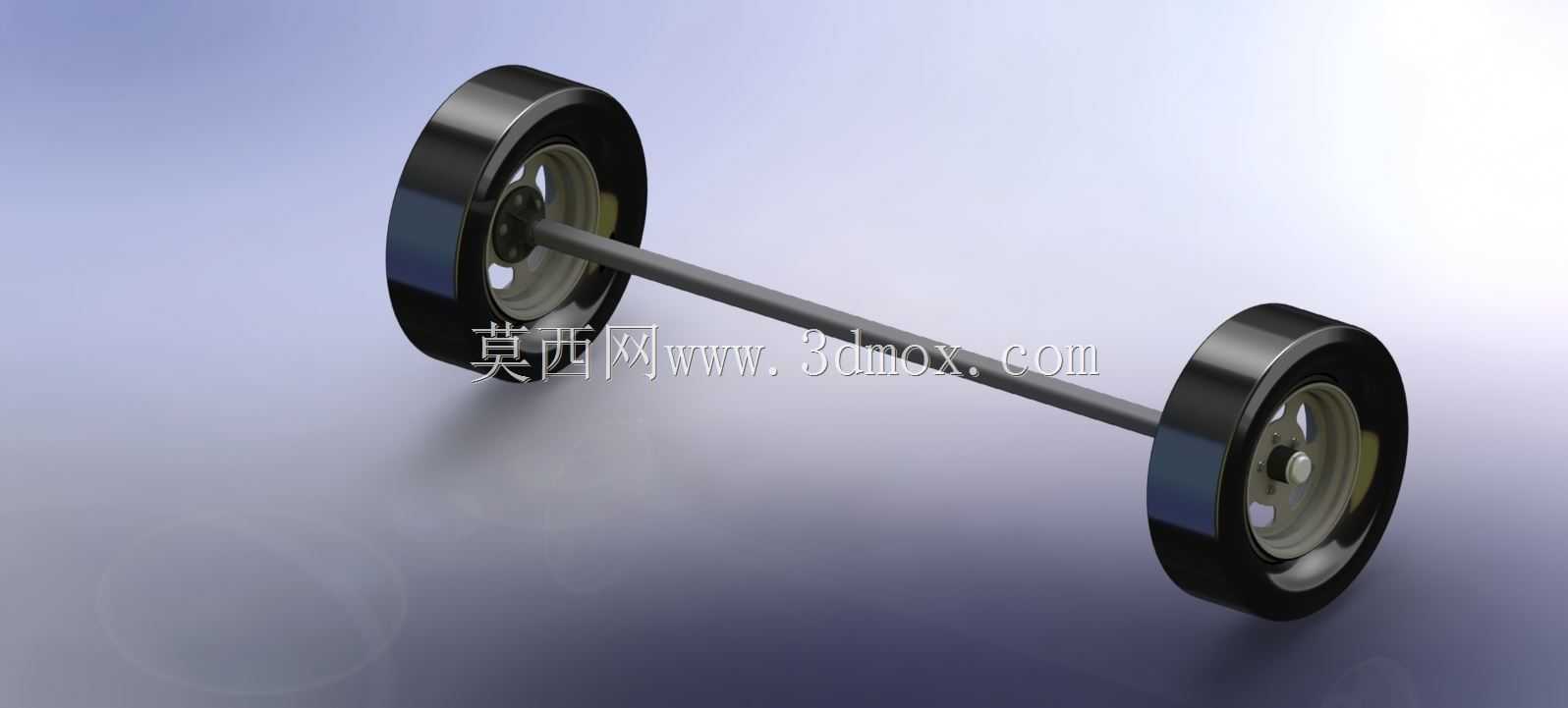

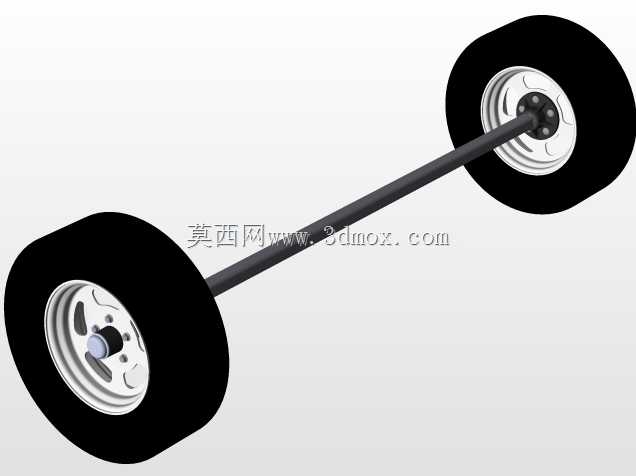

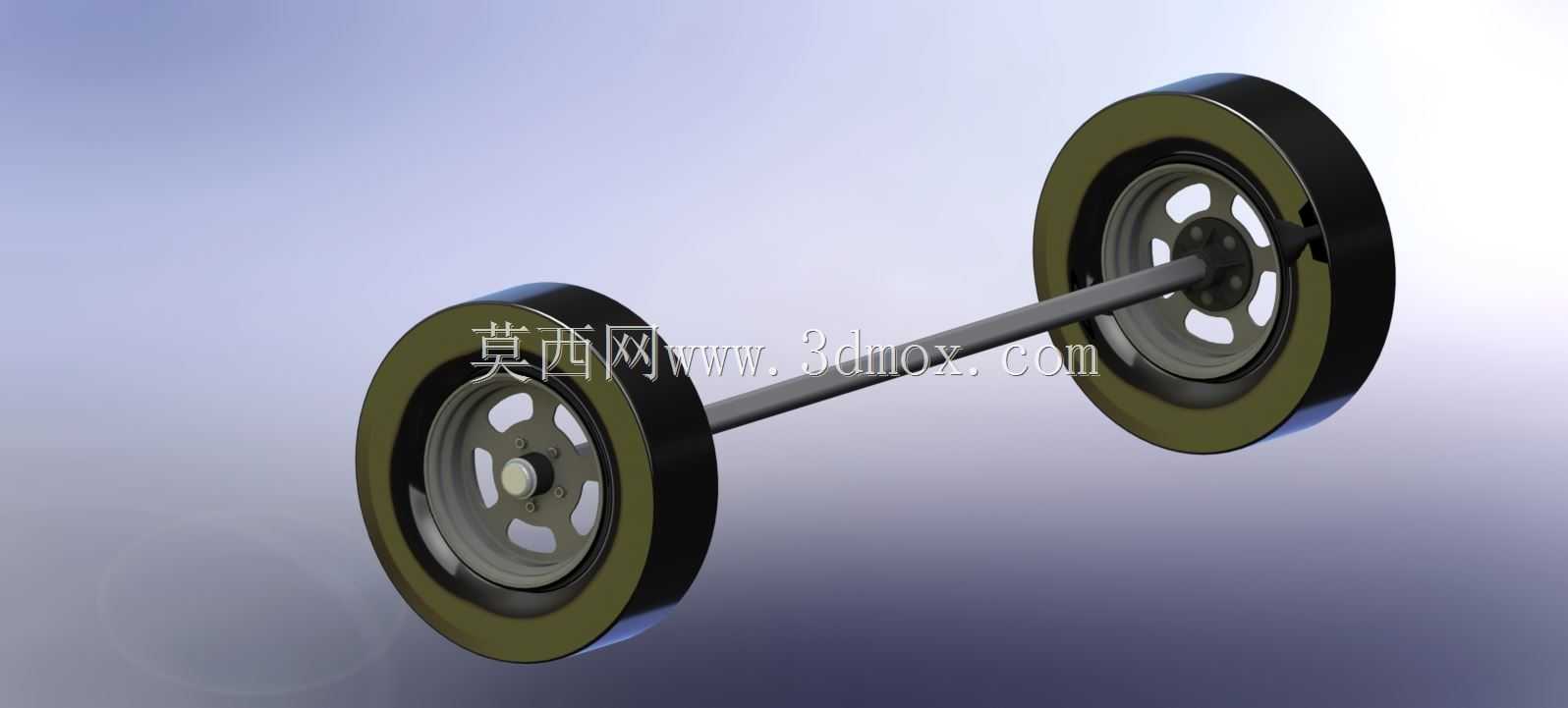

在非道路作业车辆、低速载货小车、场内转运拖车的行走系统设计中，轮轴总成是直接承担载荷、传递行走动力、缓冲路面冲击的核心部件，很多初入行的结构工程师在做这类设备设计时，很容易忽略轮轴与车轮的匹配边界，要么选的轮组承载冗余过大造成成本浪费，要么轴的刚度不足导致满载时轮组偏磨，甚至出现轴体变形的问题。这套轮组结构采用同轴双侧轮对称布置的形式，轴体作为核心承载构件，两端直接与轮毂的轴承位配合，不需要额外的转向节结构，适合用在固定轮距、无转向需求的从动轮轴位置，比如厂区内的平板转运拖车后轴、小型农用机具的支撑轮轴、仓储物流固定路径输送台车的行走轮组，这类应用场景不需要轮组具备转向功能，只需要保证行走过程中转动顺畅、径向承载足够、轮距固定不偏移，就能满足长期使用的需求。从尺寸边界来看，轮胎的外部直径为688.50毫米，内部安装直径为406.40毫米，这个尺寸参数直接决定了轮组安装后的整机离地间隙，在做整机布置的时候，需要预留轮胎转动的径向空间，尤其是在设计轮罩、车架侧边梁的时候，要保证轮胎在满载压缩、小幅跳动的情况下，不会和周边结构件发生剐蹭，同时406.40毫米的内部安装尺寸，对应轮毂的安装止口尺寸，在选配轮毂、制动鼓（如果需要加装制动结构的话）的时候，必须严格匹配这个尺寸，否则会出现轮胎装不上、或者装配后同轴度偏差过大的问题。设计这类轮轴总成的时候，首先要明确轴的受力形式，这种双侧轮对称布置的轴，属于典型的简支梁受力结构，载荷通过两侧轮胎传递到轮毂，再通过轴承传递到轴体，最终轴体的载荷通过安装座传递到车架，所以在做轴的直径设计、材料选型的时候，要根据额定满载载荷计算轴的最大弯矩，还要考虑动载系数，毕竟路面不平整带来的冲击载荷会比静态载荷大很多，一般非道路场景下动载系数取2.5到3之间比较稳妥，避免长期交变载荷下轴体出现疲劳断裂。轮胎部分采用的是实心橡胶结构？不对，从结构来看是常规的充气轮胎轮辋配合形式，轮辋和轮毂采用螺栓连接，方便后期轮胎磨损后单独更换，不需要把整个轮轴拆下来，维护性更好，轮毂内部的轴承位要设计合理的密封结构，避免场地内的灰尘、泥水进入轴承，造成轴承过早磨损，很多场内作业的拖车就是因为轴承密封没做好，用个三五个月就出现轮组转动卡滞、异响的问题，拆解后发现轴承内部进了泥沙，滚道已经磨损报废。在安装边界上，轴体的中间部分是和车架的安装座配合的位置，设计的时候要确定好安装座的间距，既要保证轴体的支撑跨度合理，减少轴的弯矩，又要保证两侧轮的轮距符合整机的宽度要求，不能出现轮距过宽导致整机超宽、或者轮距过窄影响行走稳定性的问题，同时轴体上要设计对应的限位结构，比如轴肩、卡环槽，用来固定轴承的内圈位置，避免轮组在行走过程中出现轴向窜动，导致轮胎偏磨、甚至轮组脱落的风险。另外，这套轮组的同轴度要求是设计中的关键，两侧轮毂的轴承位必须保证同轴，轴体自身的直线度也要控制在合理的公差范围内，否则装配后会出现轮组转动阻力大、轮胎异常磨损、轴承发热严重的问题，在三维建模过程中，需要提前做干涉检查，模拟轮组转动的全周过程，确认轮胎、轮毂、轴端紧固件都不会和周边的车架、制动件（如果有）发生干涉，同时还要考虑装配工艺性，比如轴端的紧固件要预留足够的扳手操作空间，后期维护拆换轮胎的时候不需要拆卸周边的其他结构件，就能直接松开轮毂螺栓完成轮胎更换。很多工程师在做这类轮组选型或者建模的时候，容易忽略轮胎的变形量，其实不管是充气轮胎还是实心轮胎，在承受额定载荷的时候都会有一定的径向变形，所以在算离地间隙、预留周边间隙的时候，不能只按轮胎的自由直径计算，要把额定载荷下的变形量考虑进去，一般这个尺寸的轮胎，额定载荷下的径向变形量大概在10到15毫米左右，预留间隙的时候要把这个量算进去，避免满载时轮胎和上方的轮罩或者车架梁剐蹭。还有轮辋的偏距参数，虽然这个模型里没有做太细的标注，但实际设计中轮辋偏距直接决定了轮组的安装位置，偏距不对的话，轮胎会要么太靠外蹭车架外侧的护板，要么太靠内蹭车架的纵梁，所以在建模的时候就要把轮辋的偏距参数确定好，和轴的长度、安装座位置做匹配，保证装配后两侧轮的对称度符合要求。这类固定轮距的从动轮轴总成，结构看起来简单，但实际应用中出问题的概率并不低，大多是因为设计时没有考虑实际工况的载荷、安装边界的细节、维护的便利性，导致后期使用中出现各种故障，通过三维建模提前把所有的配合关系、尺寸边界、干涉情况都验证清楚，就能大幅减少后期样机试制时的问题，缩短研发周期，也能降低后续批量使用中的维护成本。
