重载钢丝动力放卷支撑装置结构设计

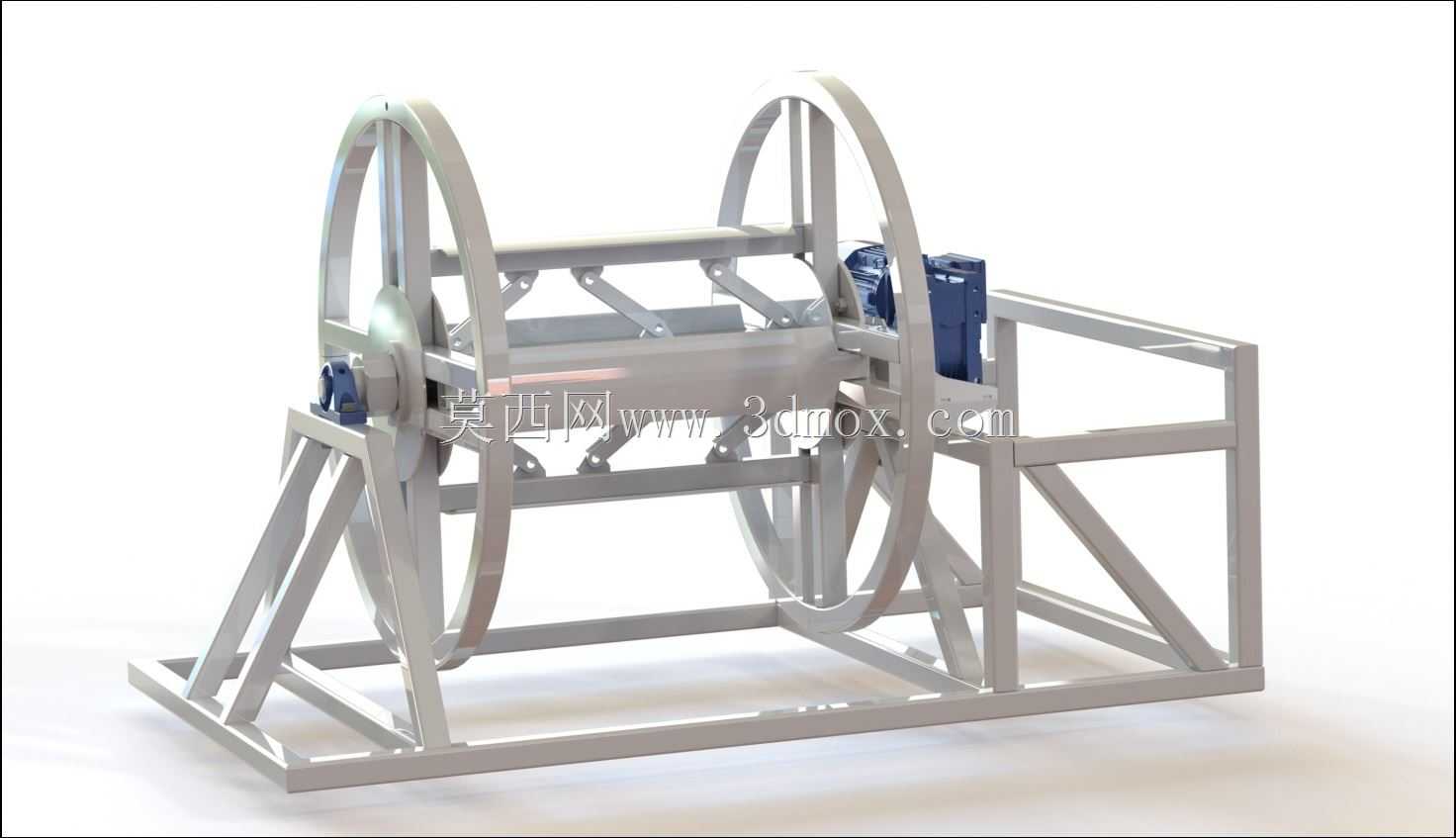

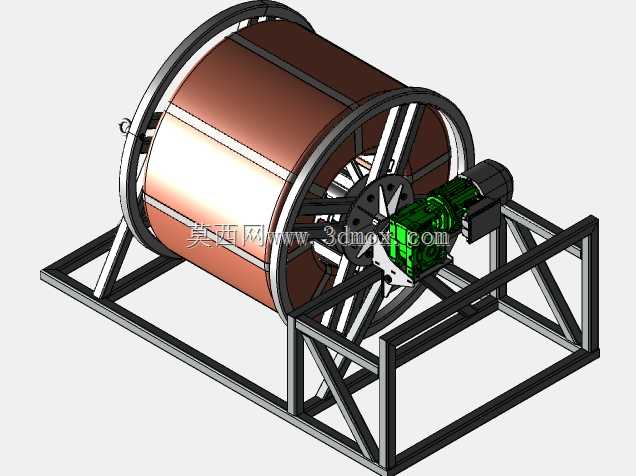

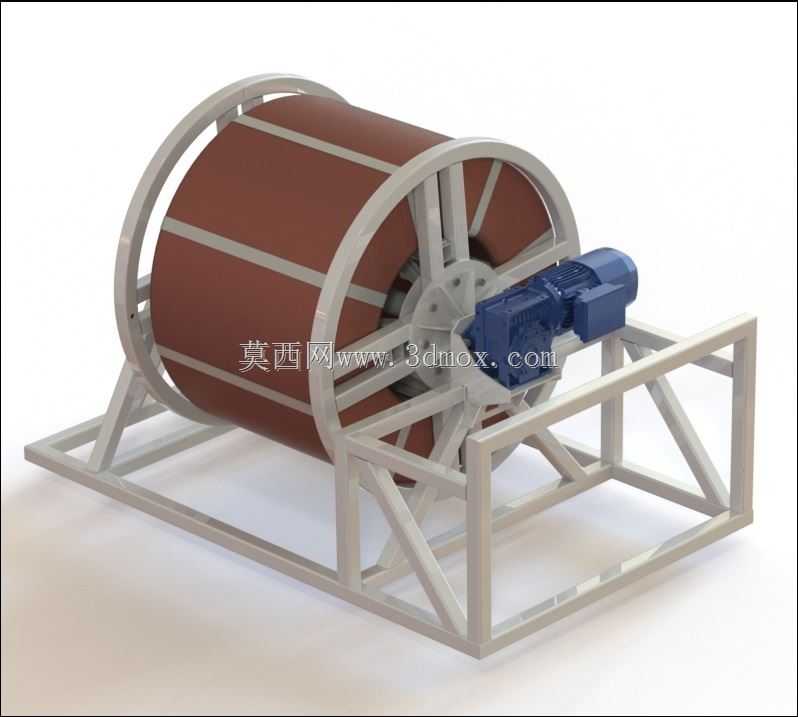

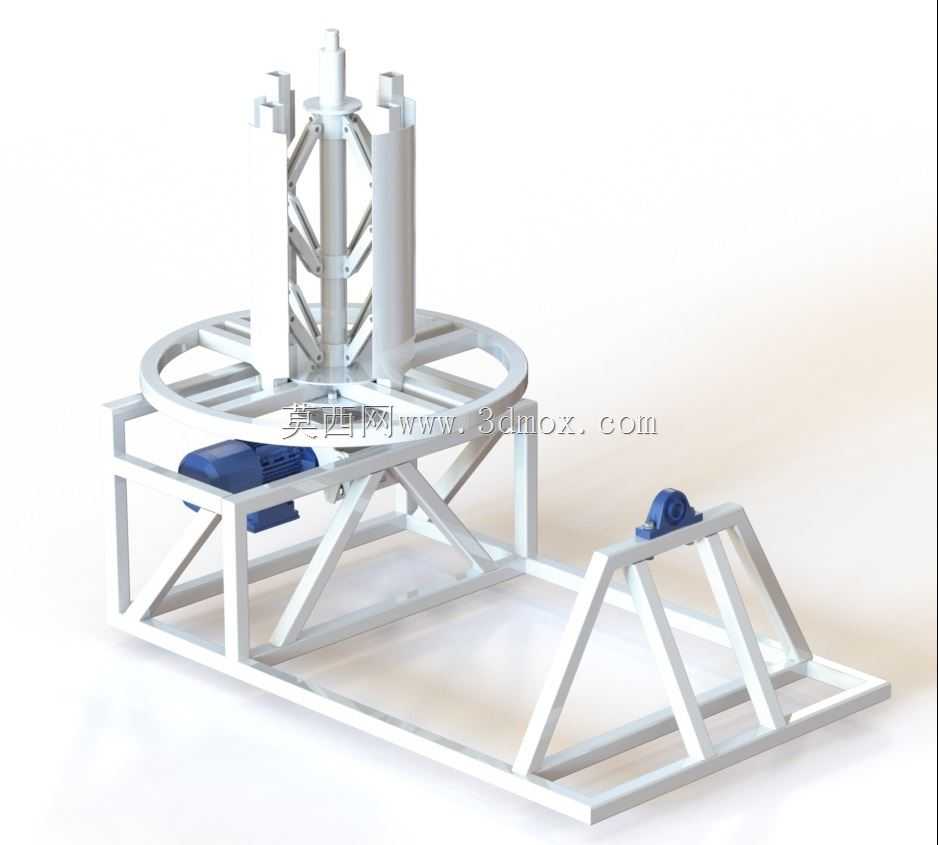

在金属线材加工、线缆预制、钢构件生产这类需要连续供给大规格钢丝的作业场景里，常规的无动力放卷架很难适配吨级重量的线盘，不仅上料对位困难，放卷过程中还容易出现线盘惯性过冲、钢丝乱线、张力突变拉断母材的问题，这套动力型放卷装置就是针对这类重载放卷工况做的定向结构设计。整套装置的支撑框架采用矩形型钢焊接成型，底部框架做了斜撑加强结构，所有受力节点都做了满焊处理，安装时需要保证底部框架的水平度误差控制在每米1mm以内，避免线盘转动时出现偏载啃轴的问题，框架的整体安装占地宽度约2.2米，长度方向预留1.8米的操作空间，高度方向最高点距安装基准面约1.9米，上料时线盘的吊装对位空间需要在设备正上方预留不小于2.5米的净空，方便行车直接将整卷钢丝吊入支撑工位。设备的核心驱动单元布置在框架侧端，采用齿轮减速电机直接驱动线盘主轴的传动方案，没有额外的链传动或者带传动结构，减少了传动环节的间隙和维护点，驱动端的输出扭矩匹配1吨级线盘的转动惯量，启动和停止阶段都做了缓速过渡的结构适配，避免突然加减速导致线盘上的钢丝松散垮落。线盘的两个支撑轮架采用对称式悬臂结构，轮缘做了圆弧过渡处理，和线盘侧边的接触面积经过核算，能够承受满盘钢丝的径向载荷而不会出现塑性变形，同时轮架上集成了线圈内径间隔调节机构，这个机构可以根据不同宽度规格的钢丝线盘调整两个支撑轮的轴向间距，适配的线盘内径范围覆盖常规工业用吨级钢丝盘的通用尺寸，不需要额外更换适配工装，换型时只需要调整锁紧机构的定位位置就可以完成不同规格线盘的装夹，换型操作时间可以控制在10分钟以内。在实际作业过程中，这套装置可以和后续的钢丝校直机、切断机、弯箍机等设备做联动匹配，根据下游设备的钢丝牵引速度自动调整放卷转速，始终保持放卷段的钢丝张力处于稳定区间，不会出现钢丝拉拽过紧导致的线径拉细，也不会因为放卷速度过快导致钢丝在架体底部堆积打绞。设计过程中特意将驱动单元的安装位置做了抬高处理，避免现场作业时的钢丝碎屑、地面油污溅到电机的散热翅片上，影响驱动单元的散热效率，同时所有转动配合的轴位都设计了黄油嘴注油结构，日常维护时不需要拆解设备就可以完成润滑脂加注，降低现场运维的工作量。线盘的主轴采用实心圆钢加工而成，轴肩位置做了圆角过渡处理，避免应力集中导致的轴断裂问题，主轴和支撑轮的配合位采用公差配合，保证转动过程中没有明显的径向窜动，转动时的径向跳动量控制在0.5mm以内，保证放卷过程中钢丝的出线位置始终处于稳定的高度区间，减少后续导向机构的调整频率。框架的底部预留了地脚螺栓安装孔，可以直接和车间的混凝土地面做刚性固定，不需要额外做混凝土基础，对于需要频繁转场的临时作业场地，也可以在底部加装压重块来保证设备运行时的稳定性，满负载运行时设备的整体晃动量不超过0.2mm，不会因为线盘转动的离心力导致设备移位。
