卧式废油燃烧供热锅炉结构设计

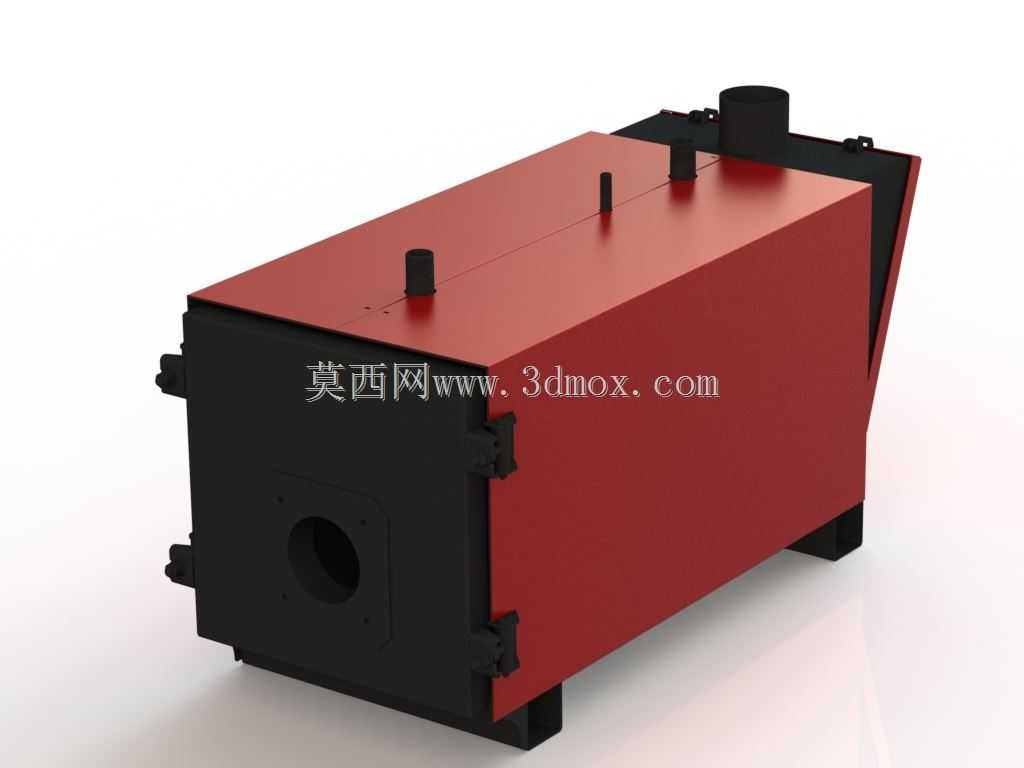

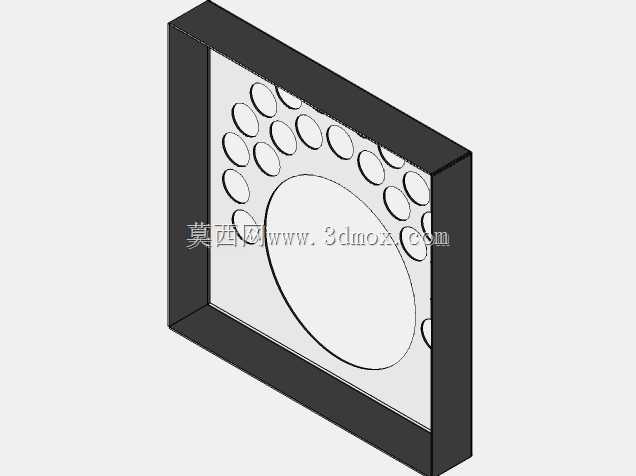

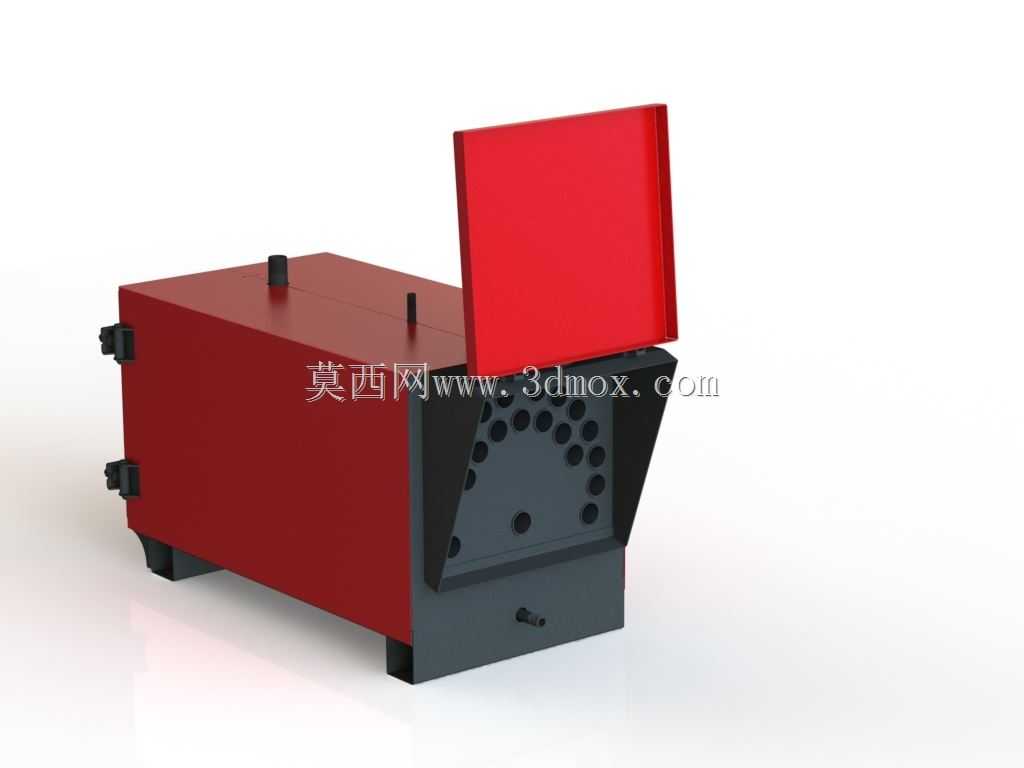

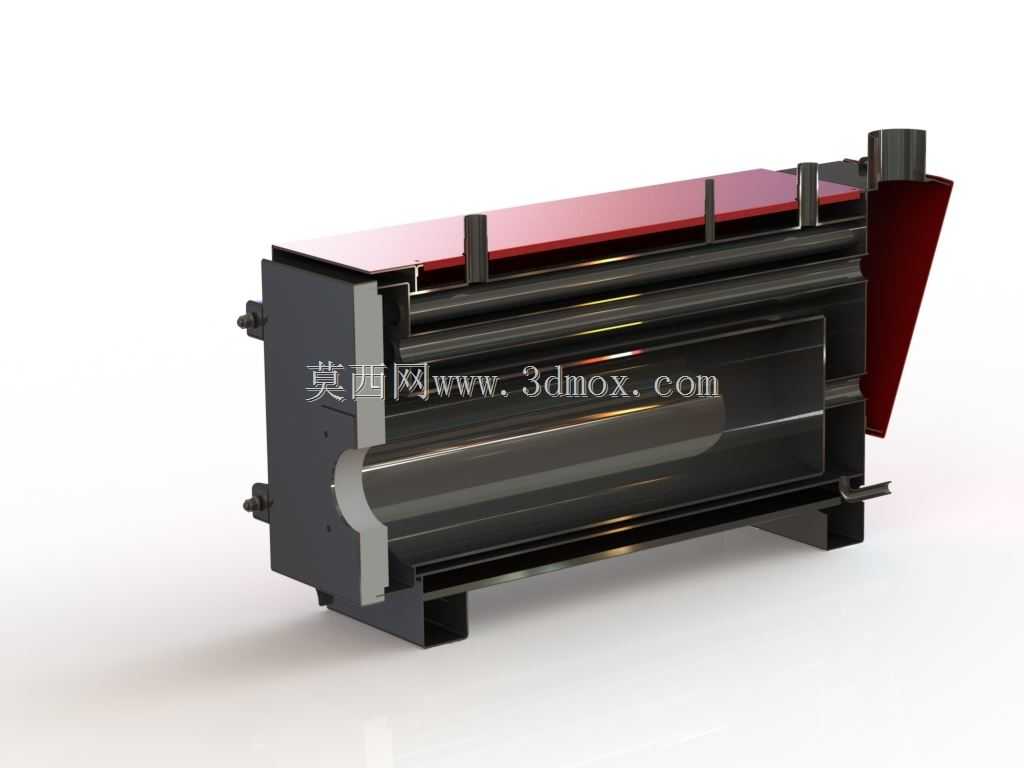

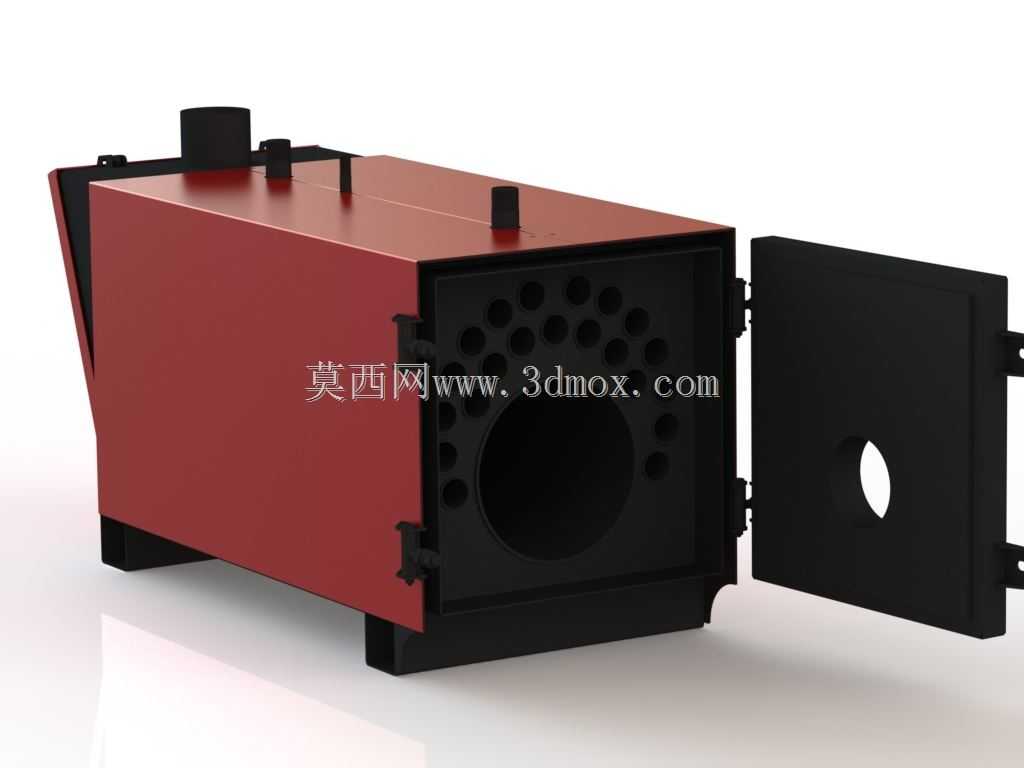

这款卧式废油锅炉的三维结构设计，核心围绕废油资源化利用的实际供热需求展开，在小型供热场景中适配性极强，不管是小型加工车间的工位补热、独栋民居的冬季采暖，还是小型汽修门店、农产品烘干点的局部供热，都能依托废油燃烧的热能输出满足需求，不用额外铺设长距离供热管线，也不用依赖高价的商用清洁燃料，能把日常生产生活中产生的废机油、废柴油、废液压油等废弃油料转化为可用热能，大幅降低小型场景的供热成本。从结构设计思路来看，整体采用卧式方箱布局，没有采用传统锅炉常见的圆筒形承压外壳，一方面是降低小型非承压锅炉的钣金加工难度，外壳可直接采用常规钢板折弯拼接，不用做卷板成型工序，小批量生产时的加工门槛更低；另一方面方箱结构的底部支撑更平稳，安装时不需要额外做弧形支座找平，直接放置在硬化的水泥地面上，通过底部四个支脚的垫铁调整水平即可，安装边界的要求更宽松，不需要预留大型锅炉所需的吊装空间与环形检修通道，单侧预留0.8米的操作空间就能完成日常清灰、管路连接作业。设备的功能分区设计非常清晰，前端黑色端盖区域是燃烧与换热核心段，端盖上预留的圆形法兰接口是废油燃烧器的安装位，燃烧器喷出的雾化废油在前端燃烧室充分燃烧后，高温烟气顺着箱体内的多回程烟道流向尾部，尾部上方的黑色圆柱形接口是烟气出口，可直接对接常规直径的民用排烟管，将燃烧后的废气导出室外，不需要定制异形排烟管路。箱体顶部的三个不同高度的短管接口，分别承担不同的管路连接功能，最高的接口是系统排气口，用于供热循环系统启动时排出管路内的积气，避免气堵造成的循环不畅；中间的接口是温度传感器安装位，可直接插入标准螺纹的温度探头，实时监测炉体内部的水温或风温；最靠近前端的接口是泄压口，连接泄压阀后可在炉内压力异常升高时自动泄压，保障非承压运行的安全性。箱体侧面的多个快开式锁扣，是为了后期清灰维护设计的，不需要借助专用工具，直接扳开锁扣就能拆开侧面板，清理烟道内积存的燃烧积灰，相比传统螺栓固定的检修门，日常维护的效率更高，适合非专业运维人员操作。从安装边界来看，这款设备的整体外形尺寸控制得非常紧凑，长度方向不超过1.2米，宽度方向不超过0.7米，高度方向不超过1.1米，整体占地面积不到1平方米，不管是放在民居的杂物间、车间的角落，还是小型烘干房的设备间，都不会占用过多的使用空间；设备的进出水口（或热风出口）设置在侧下方，对接常规的镀锌管道或PPR供热管道即可，管路转弯半径预留0.3米就能完成连接，不需要对现有供热管路做大规模改造。在结构细节设计上，箱体的红色外壳与内部燃烧室之间预留了足够的隔热层填充空间，可填充硅酸铝保温棉，减少炉体的散热损失，提升热能利用效率，同时外壳表面温度可控制在安全范围内，避免人员误触造成烫伤；底部的四个支脚采用加厚钢板折弯成型，高度预留了10厘米的间隙，既可以避免地面的积水直接浸泡炉体底部造成锈蚀，也方便在底部放置接油盘，收集检修时滴落的残油与积水。这款设备的设计没有追求过高的参数冗余，完全针对小型供热场景的实际使用需求优化，所有接口都采用通用标准尺寸，零部件的互换性强，后期更换配件不需要找厂家定制，在常规的五金门店就能采购到适配的管路、阀门与传感器，非常适合分布式小型供热场景的设备选型参考，也能作为小型热能设备结构设计的参考案例，帮助结构设计人员理解小型非承压锅炉的分区布局、接口设计与安装适配逻辑。
