内燃机活塞结构三维设计模型

活塞作为内燃机核心往复运动部件，其设计合理性直接决定动力输出效率、运行可靠性与整机使用寿命，在车用汽油机、柴油机、小型通用动力机组、工程机械动力单元等场景中均承担核心功能作用。从实际工况出发，活塞顶部直接与高温高压燃气接触，工作过程中需承受周期性爆发压力冲击，同时在缸套内做高速往复直线运动，将燃气燃烧产生的压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出，是完成内燃机能量转换流程的关键载体。

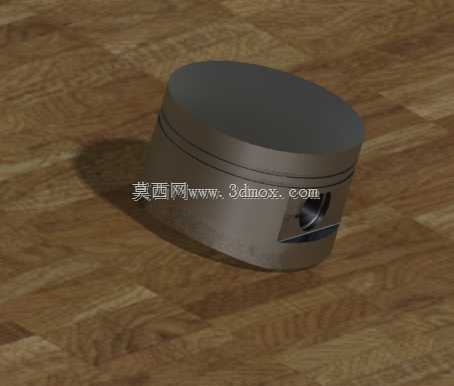

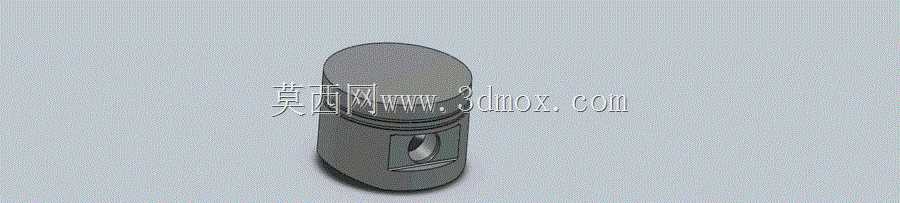

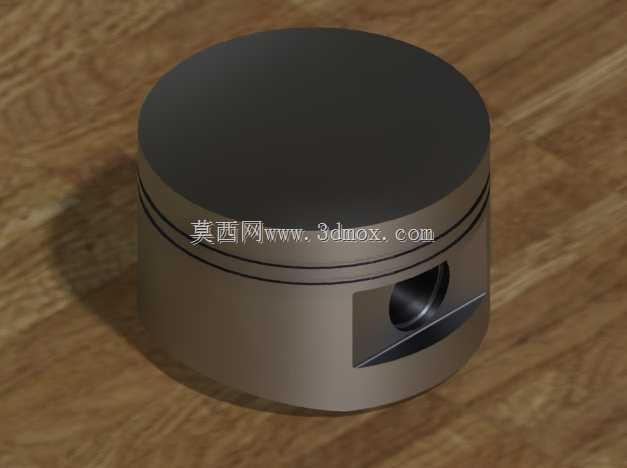

本次设计的活塞结构，首先从功能分区上明确了各部位的设计逻辑：顶部采用平顶结构方案，这类结构的优势在于加工工艺性好，受热面积相对均衡，能适配多数中小排量内燃机的燃烧室构型需求，顶部平面的平面度公差控制在微米级，避免高温下出现应力集中导致的形变开裂。头部设置多道环槽结构，用于安装气环与油环，气环的作用是密封燃烧室与曲轴箱之间的间隙，防止高温燃气窜入曲轴箱稀释润滑油，同时将活塞顶部吸收的大部分热量传导至缸套壁，通过冷却系统带走热量；油环则负责刮除缸套内壁多余的润滑油，避免机油窜入燃烧室参与燃烧造成积碳、排放超标等问题，环槽的宽度、深度以及槽侧的粗糙度都经过匹配设计，保证活塞环安装后能在工作温度下正常胀缩，不会出现卡滞、窜气等故障。

裙部作为活塞在缸套内的导向支撑部位，设计时充分考虑了热膨胀特性，采用变椭圆型线设计，常温下裙部截面为椭圆，长轴垂直于活塞销座方向，当活塞工作受热膨胀后，裙部会趋近正圆形，保证与缸套之间的配合间隙始终处于合理范围，既不会因间隙过大出现敲缸异响，也不会因间隙过小导致拉缸故障。活塞销座部位设置了加强筋结构，用于承受活塞销传递的交变冲击载荷，销孔内部设计有卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销子窜出刮伤缸套内壁。

从安装边界来看，该活塞的外径尺寸与对应缸径的配合间隙严格按照内燃机设计规范设定，活塞整体高度适配对应机型的压缩比要求，压缩高度的尺寸公差经过严格校核，保证活塞运行到上止点时，燃烧室容积符合设计值，不会出现压缩比过高导致爆震、或是压缩比过低导致动力不足的问题。环槽的轴向位置经过精准计算，保证活塞运行到上下止点时，活塞环不会超出缸套工作表面，也不会与气门、缸盖等部件发生运动干涉。销孔的同轴度、裙部的圆柱度等形位公差均满足量产加工的工艺要求，可直接用于后续的工程图转化、工艺编制以及样机试制环节。

在实际应用场景中，这类活塞结构不仅可用于传统燃油动力设备，经过材质与结构微调后，也可适配空气压缩机、往复泵等需要往复式密封增压结构的通用机械设备，其核心的密封、导向、力传递设计逻辑具备很强的通用性。设计过程中充分考虑了不同工况下的载荷分布，对活塞销座、环槽岸等应力集中部位做了圆角过渡处理，降低交变载荷下的疲劳断裂风险，同时在保证结构强度的前提下尽可能去除冗余材料，降低活塞整体往复运动质量，减小曲轴连杆机构的往复惯性力，提升整机运行的平顺性，降低振动与噪声水平。
