高精密机加工用侧装式台钳结构

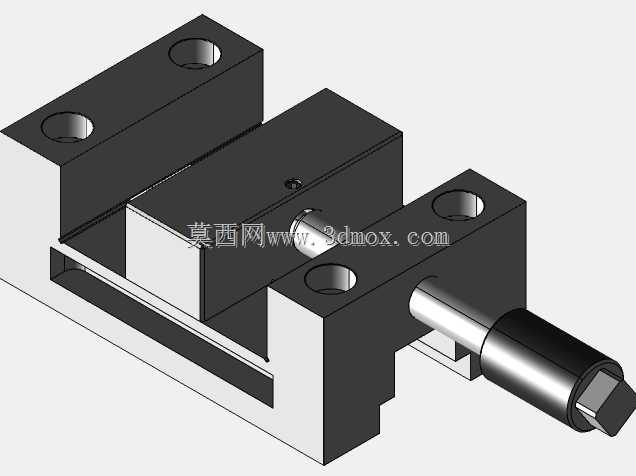

在精密零件加工、小型工装装夹的作业场景里，这类侧驱式精密台钳是小尺寸工件定位夹紧的核心工装，常配套小型铣床、磨床、精密检测工位使用，针对薄壁件、小型异形件的装夹需求做了结构优化，避免普通台钳夹紧力不均导致的工件变形问题。从结构设计逻辑来看，这款台钳采用固定钳身与滑动钳块的分体式布局，两侧的固定座预留了贯通安装孔，可直接通过内六角螺栓固定在机床工作台T型槽或者专用工装基板上，安装时无需额外做转接板适配，安装孔的孔位间距按照通用小型工装的标准孔距设计，能兼容多数常规加工设备的工作台安装规格，钳身整体的安装边界控制紧凑，不会占用过多工作台面空间，适合多工位并排布置使用。驱动端采用侧置螺杆传动结构，螺杆与滑动钳块的连接部位做了防脱限位设计，转动螺杆时滑动钳块沿钳身内置的导向槽做直线进给，导向槽采用矩形截面配合，配合间隙控制在极小范围内，避免夹紧过程中钳块出现上翘或者侧偏的问题，保证夹紧面的平行度精度。钳身的夹紧面做了平面度处理，两个夹紧面的平行度公差满足精密加工的装夹要求，针对小尺寸工件的装夹，滑动钳块的行程设计覆盖了常规小型零件的装夹尺寸范围，无需频繁调整钳口位置就能完成不同宽度工件的装夹作业。从实际使用的角度来说，这类台钳的夹紧力通过螺杆的螺纹副传动放大，操作人员使用标准内六角扳手转动螺杆端部的方头，就能获得足够的夹紧力，同时螺纹副的自锁特性可以保证加工过程中钳块不会出现松动退夹的问题，避免加工过程中工件移位导致的零件报废或者刀具损坏。钳身主体采用高强度钢材加工，整体做了发黑防锈处理，长期在切削液喷淋的加工环境中使用也不易出现锈蚀问题，滑动配合面做了表面硬化处理，耐磨性能优异，长期反复装夹使用也不会出现配合间隙变大导致的精度损失。在工装布局设计时，这类台钳的侧置驱动结构不会在钳身正前方形成操作干涉，操作人员在设备正面装卸工件时，扳手操作空间充足，不会和机床的主轴或者防护结构产生碰撞，适合在自动化上下料的小型加工单元中配套使用，机械臂的上下料路径不会被驱动结构遮挡。针对精密检测工位的使用场景，这款台钳的结构刚性足够，装夹工件后不会因为检测触针的接触力产生工件位移，能保证检测数据的准确性，同时紧凑的外形尺寸可以方便地布置在影像测量仪、三坐标测量机的工作台面上，不会超出设备的测量行程范围。设计这款台钳的三维结构时，重点考虑了装配的工艺性，所有零部件都采用常规机加工工艺就能完成加工，没有特殊的异形结构需要定制特殊刀具，装配时通过定位销和螺栓就能完成整体组装，无需专用的装配工装，后期维护时只需要定期在导向槽和螺杆部位添加润滑脂，就能保证长期的操作顺畅度，滑动钳块和固定钳身的配合面如果出现磨损，只需要研磨配合面就能恢复原有精度，维护成本极低。在实际的生产场景中，这类精密台钳常用来装夹小型铝件、铜件、不锈钢小零件，完成铣槽、钻孔、攻丝、外形磨削等工序的装夹作业，相比普通的机用虎钳，它的结构更紧凑，装夹精度更高，尤其适合小型精密零件的批量加工场景，多台台钳并排布置在工作台上，可以一次装夹多个工件，提升设备的加工效率，减少单件装夹的辅助时间。
