机用固定式夹紧虎钳结构设计

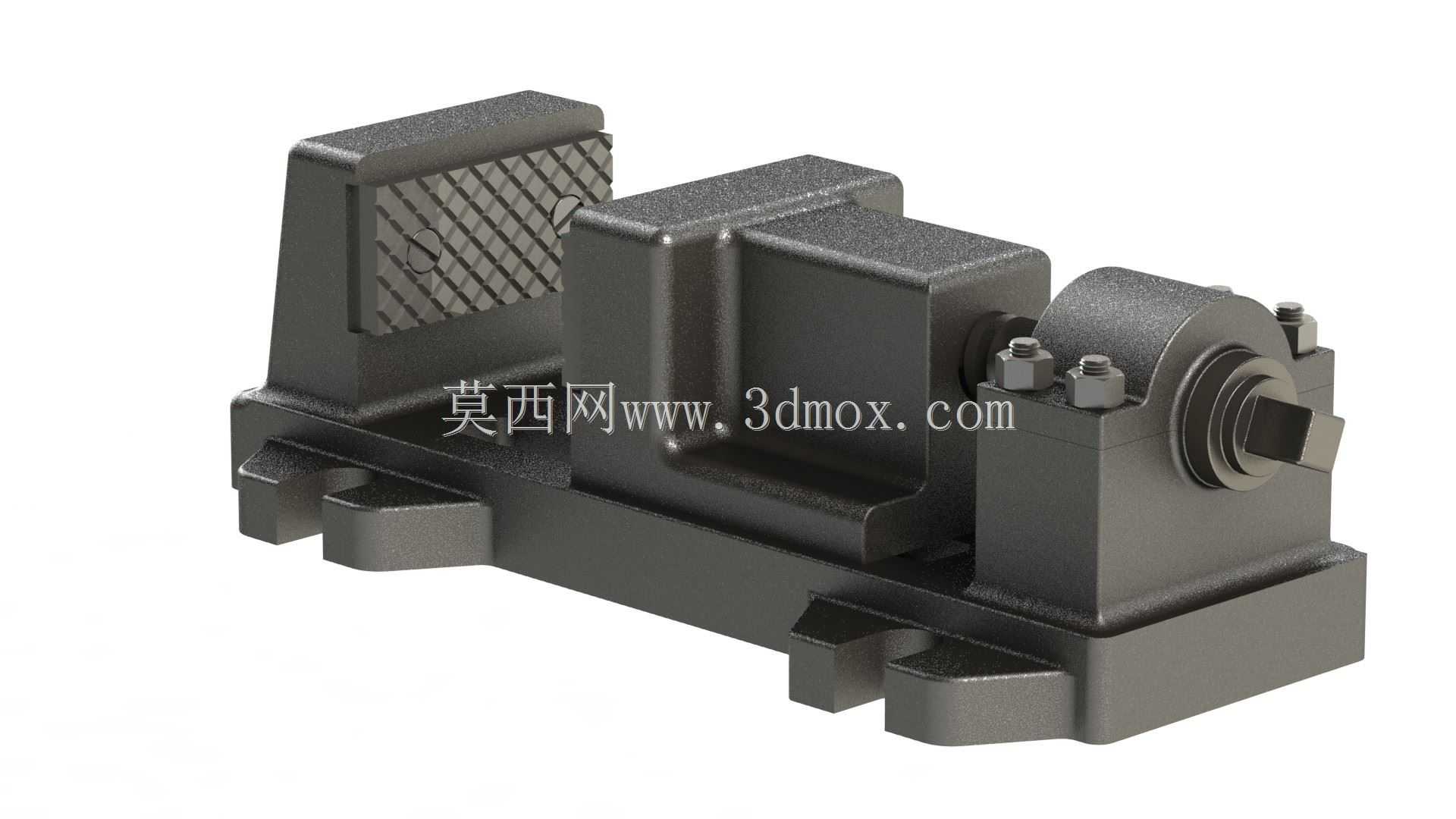

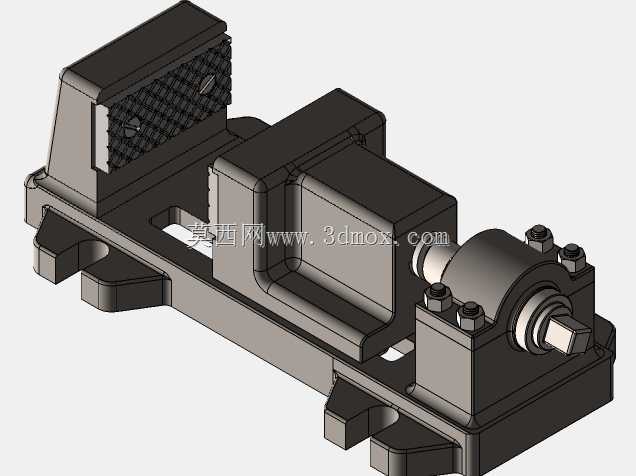

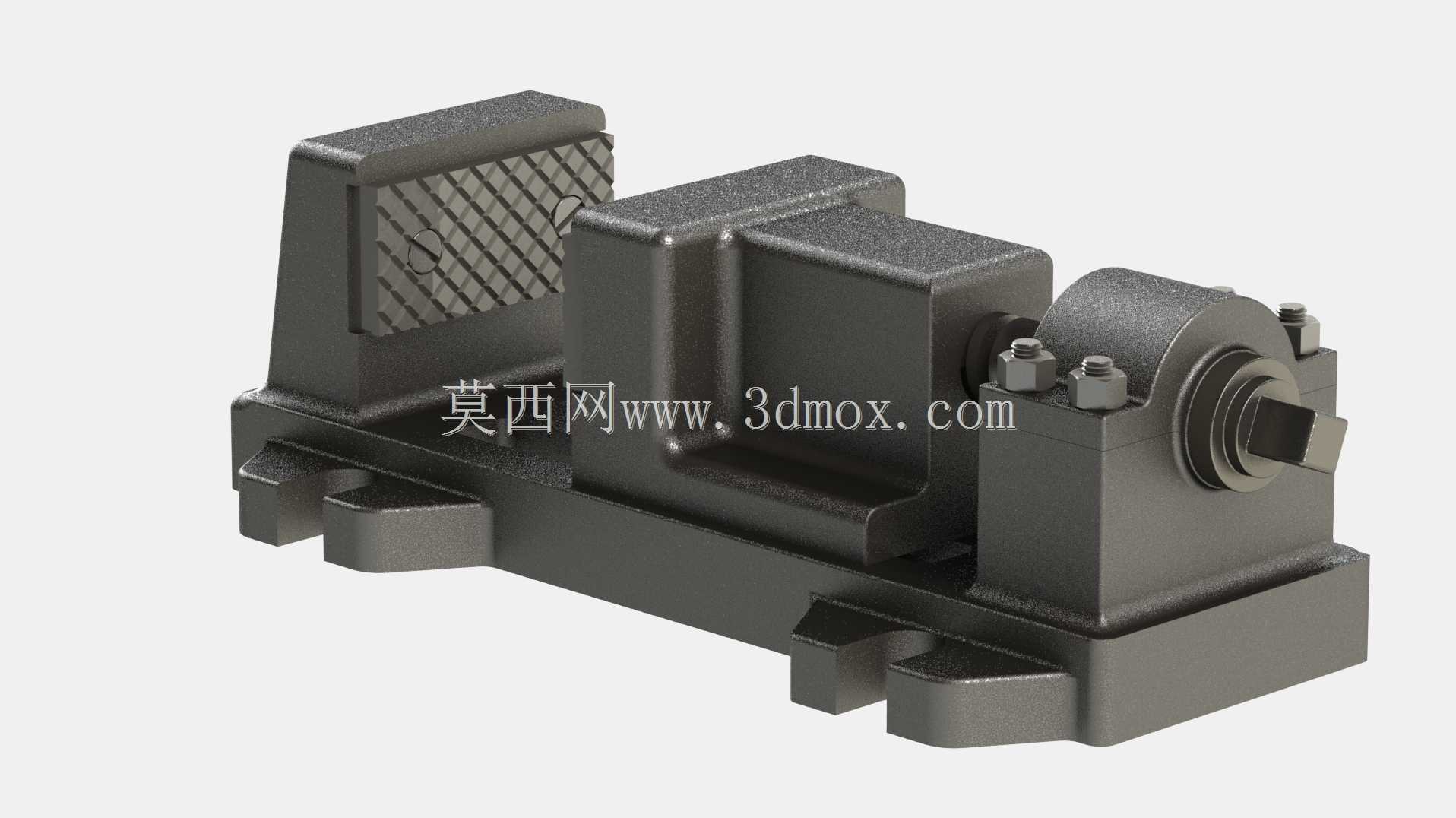

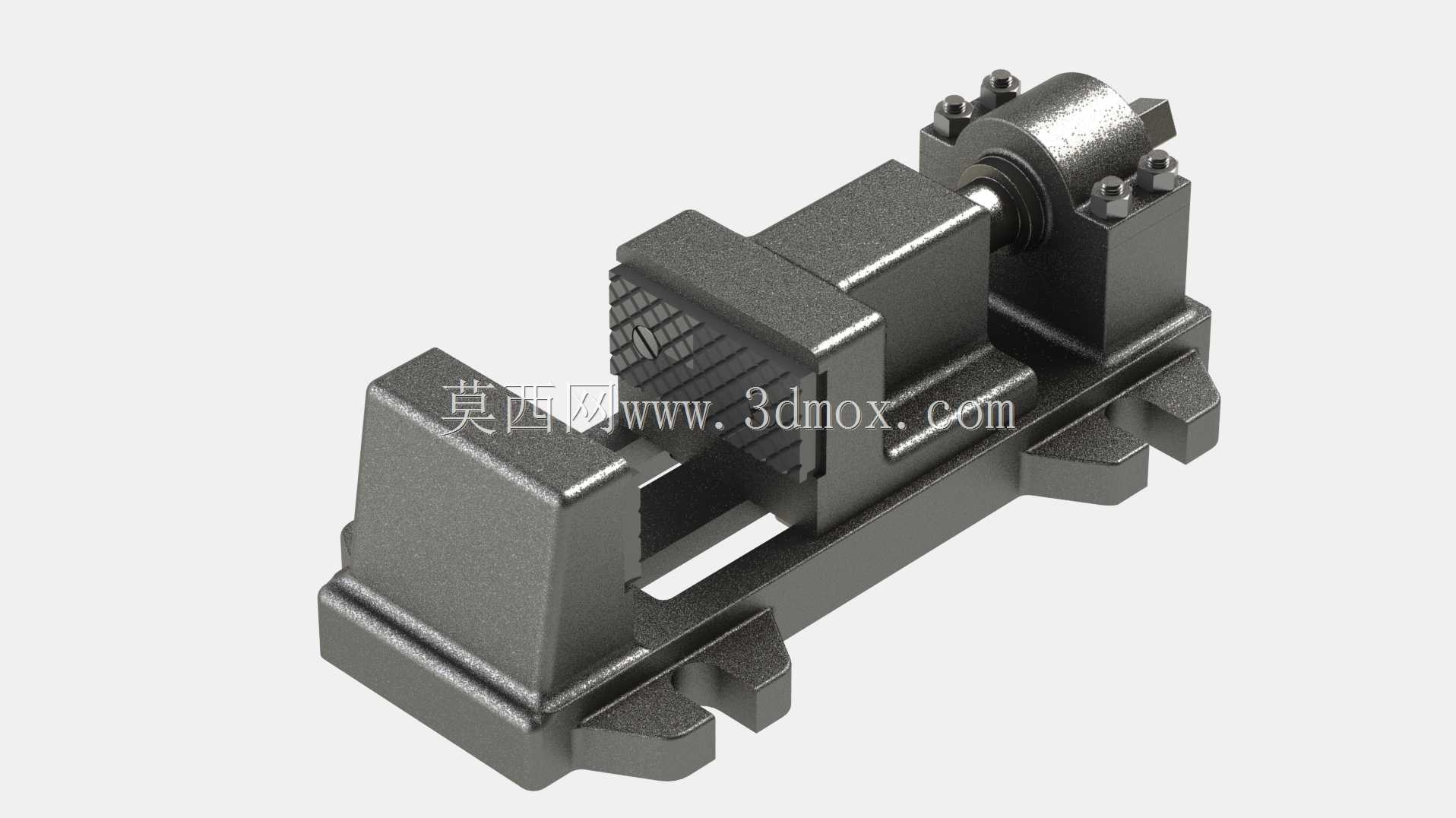

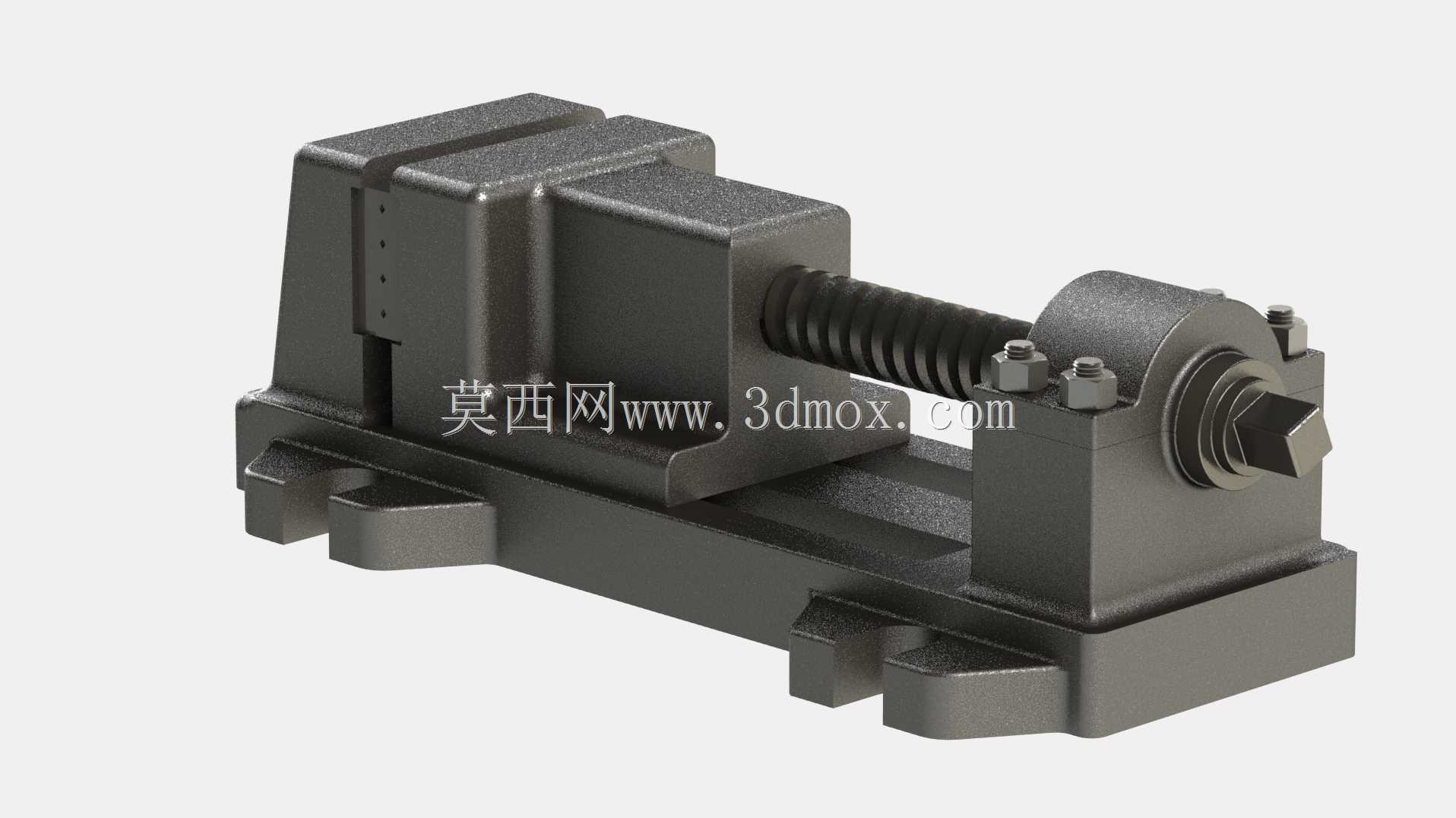

在常规铣削、钻削、磨削等机加工工序里，这类固定式机用虎钳是工位上最常见的通用装夹载体，区别于手持虎钳的便携属性，它的安装基准完全匹配机床工作台的T型槽布局，不需要额外做转接适配就能直接固定在台面上，承担中小型金属、非金属工件的定位夹紧任务，避免加工过程中工件受切削力位移导致的尺寸超差、崩刀问题。从结构组成来看，整个虎钳采用分体式铸钢基体设计，固定钳身与底座为一体化铸造结构，活动钳身通过底部的导向导轨与底座配合，传动部分采用梯形丝杠副驱动，丝杠端部设置方头配合扳手施加扭矩，带动活动钳身沿导轨方向做直线进给，实现钳口的开合动作；钳口工作面加工有交叉网纹滚花，增大与工件接触面的摩擦系数，即使夹持表面光洁的坯料也能提供足够的静摩擦力，抵消垂直于进给方向的切削分力，钳口板通过内六角螺钉固定在钳身上，磨损后可以单独拆卸更换，不需要整体报废钳身，降低长期使用的维护成本。设计过程中首先要考虑的是安装边界的适配性，底座两侧伸出的安装耳上开有长条形安装槽，槽宽匹配通用机床工作台的T型螺栓尺寸，安装槽的长度方向预留了足够的调整余量，允许虎钳在工作台面上沿垂直于钳口的方向调整固定位置，适配不同加工行程的设备；固定钳身的高度、活动钳身的最大行程都经过参数校核，常规版本的最大开口尺寸可以覆盖150毫米以内的坯料装夹需求，钳口高度控制在合理范围，既保证足够的夹持深度避免工件翘起，又不会因为钳身过高导致刀具行程不足、加工时出现干涉。在功能特性上，这类虎钳的导轨配合面做了刮研处理，保证活动钳身移动时的直线度误差控制在0.02毫米每百毫米行程以内，夹紧时活动钳身不会出现上翘偏移，保证装夹后工件的定位基准与机床坐标系的平行度、垂直度满足精加工要求；丝杠与螺母的配合间隙可以通过端部的调整螺母进行补偿，长期使用出现磨损后不需要更换传动副，就能消除空行程，保证夹紧动作的响应精度。实际应用场景里，除了常规的立式铣床、台式钻床工位，它也可以配合分度头使用，完成需要等分加工的零件装夹，在小型加工中心的批量小件生产工位，这类虎钳配合软钳口改造，还能实现成型面工件的快速定位装夹，不需要每次打表找正，大幅缩短单件装夹的辅助时间。设计时还要兼顾受力的合理性，整个钳身的壁厚分布按照夹紧力的传递路径做了差异化设计，受力集中的丝杠安装座、固定钳口根部位置做了加厚处理并设置加强筋，避免大夹紧力下出现基体开裂变形，而非受力区域的壁厚适当减薄，在保证整体刚性的前提下控制整体重量，方便工位间的搬运调整；底座的底面经过精磨处理，平面度误差满足夹具安装的基准要求，固定在工作台上后不会因为底面不平导致钳身倾斜，影响加工精度。和液压、气动类的自动夹紧虎钳相比，这种纯机械传动的固定式虎钳结构更简单，不需要外接动力源，对使用场景的适配性更强，即使是没有气源、液压站的普通钳工工位、磨床工位也能正常使用，而且故障率极低，日常只需要定期在导轨、丝杠位置涂抹润滑脂，就能保证长期顺畅运行，是机械加工车间里通用性最强、保有量最高的工装夹具类型之一。
