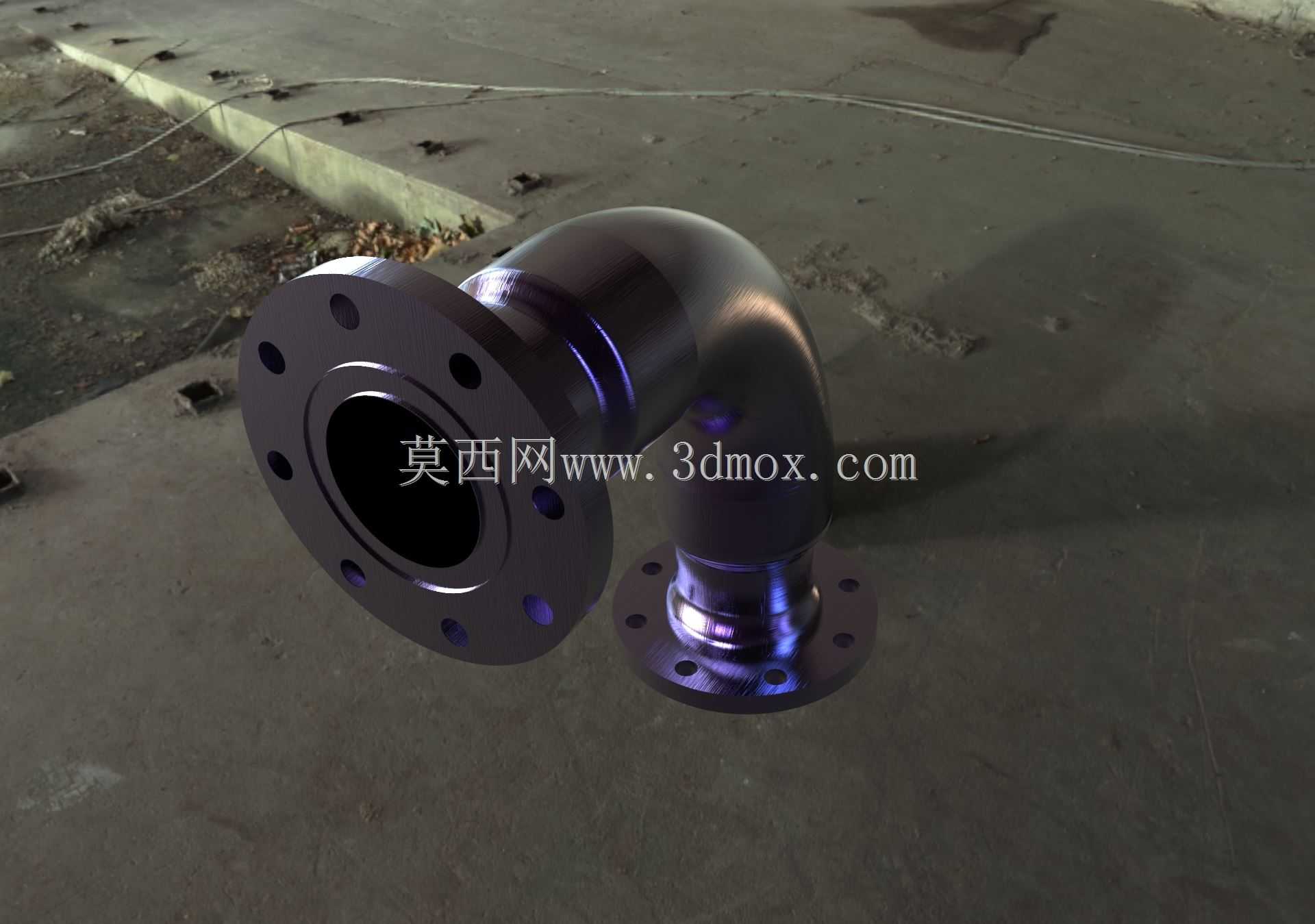

带法兰连接90度弯管管路构件

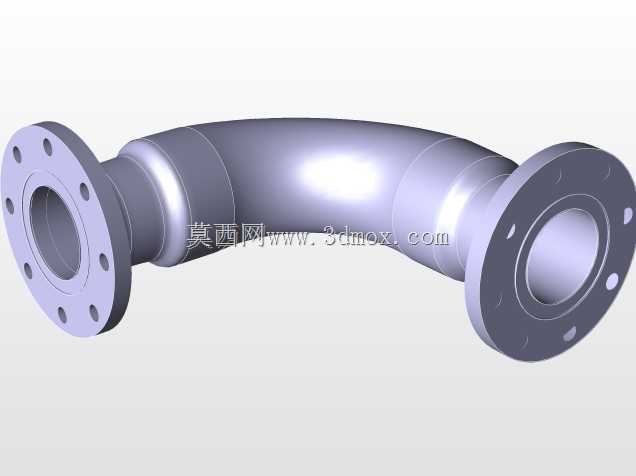

在工业流体输送管网的现场布设环节，90度转向的管路连接是极为常见的工况需求，这类带法兰结构的弯管构件，主要承担管路直角转向时的介质导流与刚性连接作用，广泛应用在化工流体输送、市政给排水、暖通循环管网、工业制程管路等多个场景中。从实际使用的角度来看，这类弯管构件不需要额外搭配转向接头，两端自带的法兰盘可以直接和同公称通径的管路法兰、阀件法兰完成对接，相比焊接式弯头，法兰连接的形式更便于后期管路拆解检修，不需要动用切割、焊接设备就能完成局部管路的更换作业，在需要定期维护清理的管路系统中适配性更强。设计这类构件的时候，首先要匹配对应公称压力等级下的法兰尺寸规范，法兰盘上的螺栓孔分布圆直径、螺栓孔孔径、法兰密封面的形式都要和通用管路法兰标准保持一致，避免现场安装时出现孔位不对、密封面不匹配导致的泄漏问题。弯管部分的曲率半径需要结合管路内介质的流动特性设定，曲率过小会导致介质转向时局部阻力过大，提升管路系统的输送能耗，长期运行还会在弯管外侧形成持续的介质冲刷，缩短构件的使用寿命；曲率过大则会占用过多的安装空间，不利于紧凑布设的管网布局。从安装边界来看，这类弯管两个法兰端面的垂直距离是现场管路布设时需要重点核算的尺寸，在管路转向节点的空间预留上，要保证弯管安装完成后，法兰周边留有足够的螺栓拆装操作空间，避免因为周边设备、结构件的遮挡，导致螺栓无法穿装紧固。弯管本体和两端法兰的连接部位做了平滑过渡处理，不存在结构应力集中的直角突变区域，在承压运行时可以有效降低局部结构应力，避免长期带压运行出现焊缝开裂或者本体变形的问题。法兰密封面的平面度在设计时做了严格的形位公差约束，保证和配对法兰压紧后，密封垫片可以均匀受压，不会因为密封面翘曲出现介质渗漏的情况。螺栓孔的位置采用跨中分布的形式，和通用法兰的安装规范保持一致，现场安装时不需要额外调整孔位角度，就能和相邻管路构件完成对接。在实际选型应用中，这类弯管构件可以根据输送介质的特性匹配不同的本体材质，输送腐蚀性介质时可以选用耐腐蚀合金材质或者做内衬防腐处理，输送常规水、气体介质时采用普通碳钢材质就能满足使用需求，构件本身的结构强度可以适配对应压力等级下的管路运行载荷，不需要额外加装支撑结构就能保持管路转向处的结构稳定性。在三维建模过程中，这类构件的结构特征相对规整，法兰盘的参数可以通过标准件参数化生成，弯管部分通过扫掠特征完成主体构建，过渡区域做圆角处理消除应力集中的结构特征，建模时需要重点核对法兰端面的形位公差、螺栓孔的位置精度，保证生成的三维模型可以直接导出工程图用于生产加工，也能直接导入管网布设的整体装配模型中，完成管路系统的干涉检查，提前预判现场安装时可能出现的空间冲突问题。
