老式大块衣物熨烫用扁铁设备结构

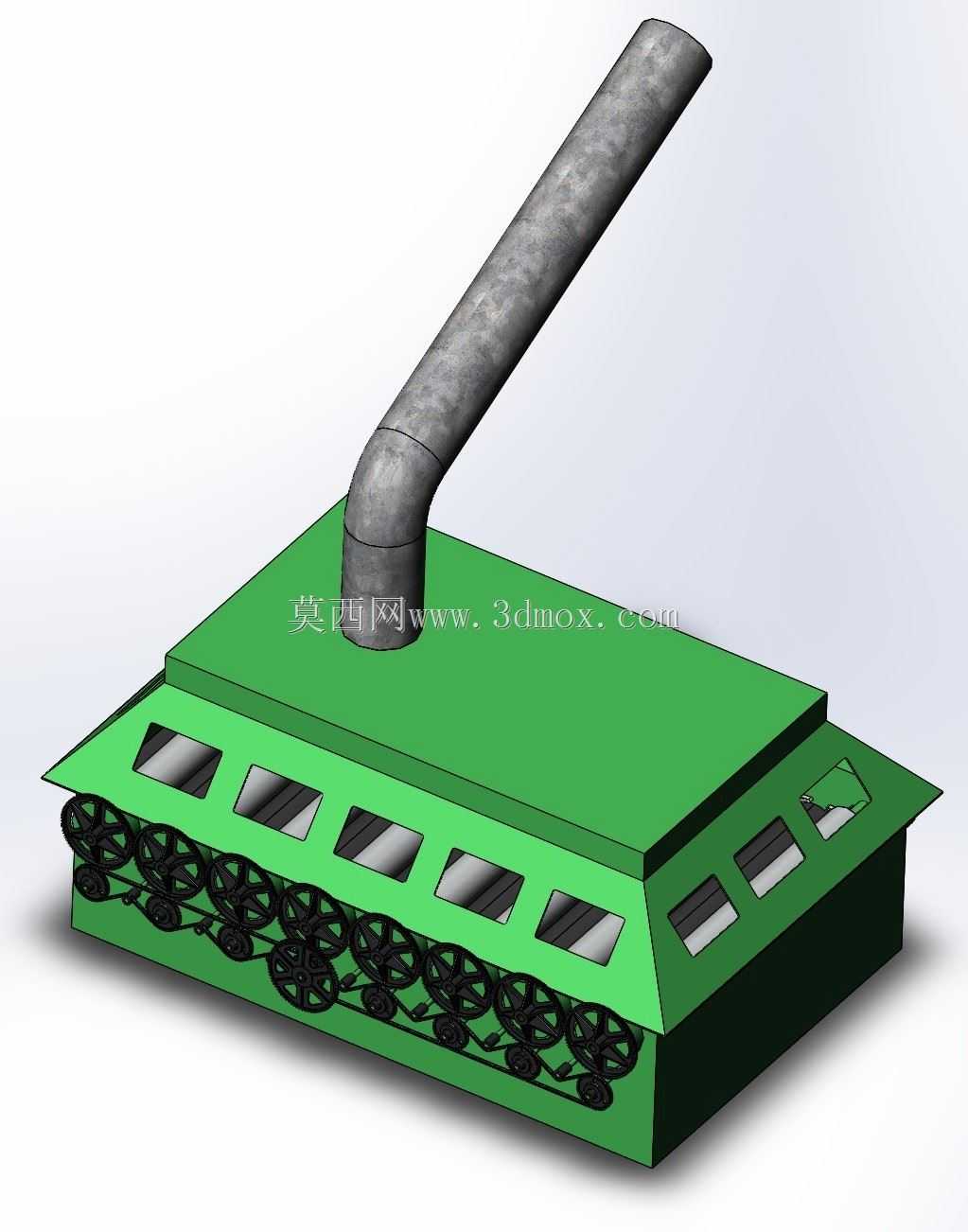

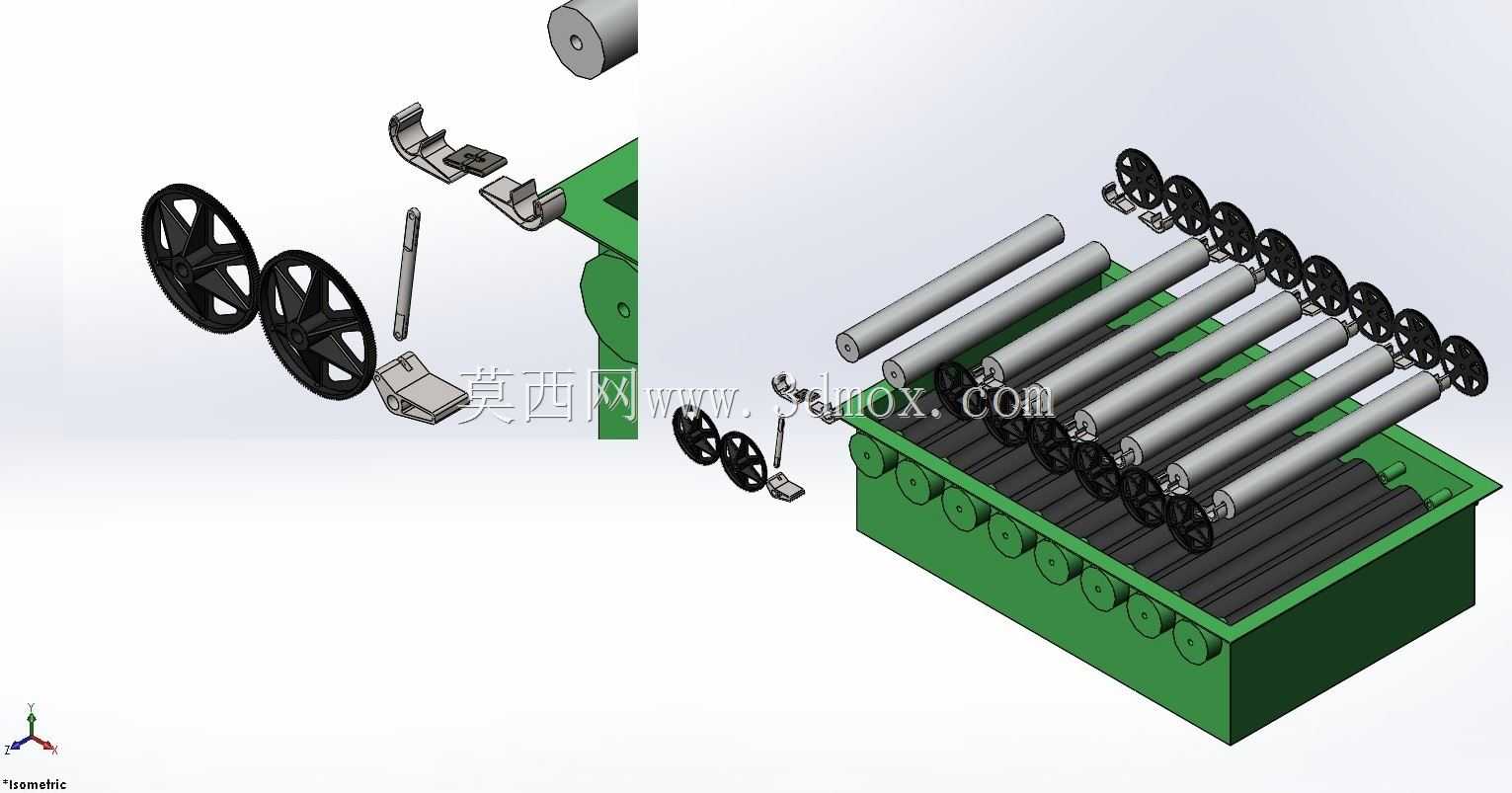

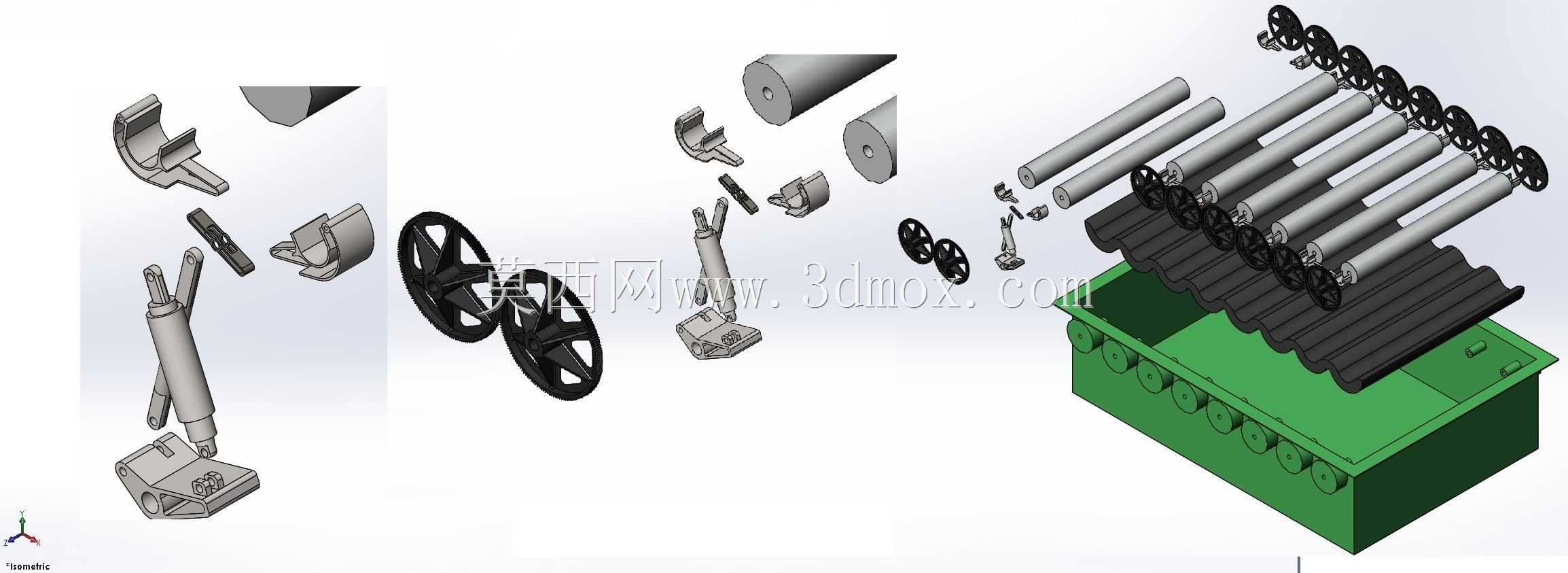

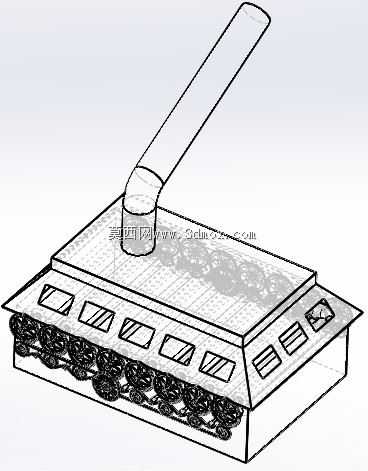

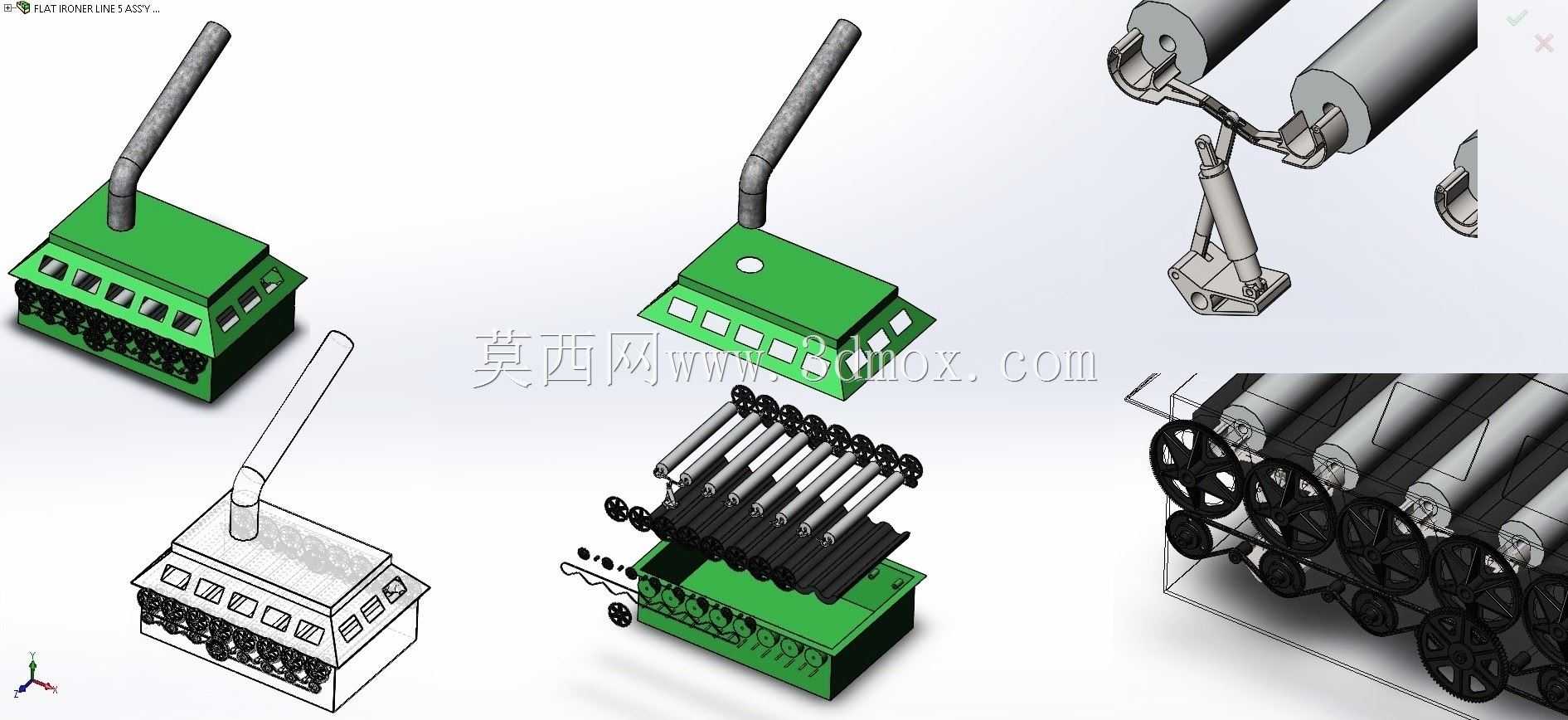

在服装批量加工、纺织面料后整理、大型布艺制品生产的场景中，针对大面积布料、成批衣物的快速熨直整平作业，常规小型手持熨斗的作业效率、接触面积都无法满足产线连续作业需求，这类扁铁结构的熨烫设备正是适配这类场景的专用作业装置。不同于家用小型熨斗的手持操作逻辑，该设备采用宽幅平底作业面设计，底部接触布料的工作面做了整面平整度管控，平面度公差控制在0.1mm/100mm范围内，避免作业时出现局部压痕、熨烫不均的问题，单次推进即可覆盖近400mm宽度的布料区域，相比常规熨斗作业效率提升3倍以上，尤其适配床单、被罩、大衣面料、工装布料等大幅面织物的连续整平作业。设备上部设置的弯折排烟管道，是针对老式熨烫作业中蒸汽、加热产生的废气排放设计，管道采用90度弯折走向，出口端斜向上延伸，可直接对接车间排风系统，将作业面产生的湿热废气直接导出作业区域，避免废气在操作位弥散影响操作人员视线与作业环境，管道接口处做了标准法兰边设计，可适配不同管径的车间排风管路，安装时无需额外做转接结构。设备下部的传动辊组是实现连续送料的核心结构，多组平行排布的胶面辊轮沿设备宽度方向等距布置，辊轮间距控制在80mm，既保证布料输送过程中不会出现下垂褶皱，又能通过辊轮的同步转动带动布料匀速通过熨烫工作面，辊轮表面包覆2mm厚的耐高温硅胶层，耐受温度可达180℃，不会在高温作业环境下出现老化粘黏布料的问题，辊轮两端采用带座轴承固定，维护时仅需拆卸轴承端盖即可快速更换辊轮，无需拆解整机主体结构。设备主体的外壳采用阶梯式分层结构，下部为传动机构安装腔，所有传动齿轮、驱动连接结构都封闭在腔体内，避免作业过程中布料线头、纤维碎屑落入传动结构造成卡滞，上部为加热组件安装腔，加热模块均匀排布在工作面上方，保证整个作业面的温度差控制在±5℃范围内，避免出现局部温度过高烫坏面料、局部温度不足无法整平褶皱的问题。外壳侧面开设的多组长条观察窗，可直接观察内部传动辊的运转状态，日常巡检时无需拆开外壳即可判断辊轮是否存在卡滞、异物缠绕的问题，观察窗采用耐高温透明PC板，长期在高温环境下不会出现发黄变形的问题。设备整体的安装边界控制在长650mm、宽450mm、高320mm（不含排烟管延伸段），可直接安装在现有布料输送产线的支架上，底部预留的四个安装孔位采用长圆孔设计，安装时可根据现场支架的孔位偏差做±10mm的位置调整，降低现场安装的适配难度。排烟管的延伸长度可根据车间排风接口的位置做裁切调整，管道采用薄壁钢板卷制而成，裁切后只需做简单的毛边打磨即可对接法兰，无需特殊加工工艺。在设计思路上，该结构优先考虑了工业场景下的连续作业可靠性，所有易损件都采用快拆结构设计，传动辊、加热模块、观察窗这些需要定期维护、更换的部件，都可以在不拆解设备主体框架的前提下完成更换，单部件更换时间控制在10分钟以内，减少设备停机维护对产线作业效率的影响。设备的工作面边缘做了15度的倒角过渡，避免布料在进出作业面时被锐边勾丝、刮损，倒角表面做了抛光处理，粗糙度达到Ra1.6，保证布料滑动通过时不会产生阻滞。针对不同厚度面料的熨烫需求，下部传动辊的安装高度预留了5mm的调节余量，可通过两端的调节螺栓调整辊轮与上部熨烫工作面的间隙，适配从薄款丝绸到厚款帆布、毛呢面料的整平作业需求，调节位置设置了刻度标识，操作人员可根据面料厚度快速调整到对应间隙值，无需反复试错调整。设备的整体框架采用钢板折弯焊接而成，焊接位置都做了打磨整平处理，外部喷涂耐高温防锈漆，长期在高温高湿的熨烫作业环境下不会出现漆层脱落、框架锈蚀的问题，框架的焊接位置都做了加强筋处理，保证设备在长期连续作业过程中不会出现框架变形，避免工作面平整度下降影响熨烫质量。
