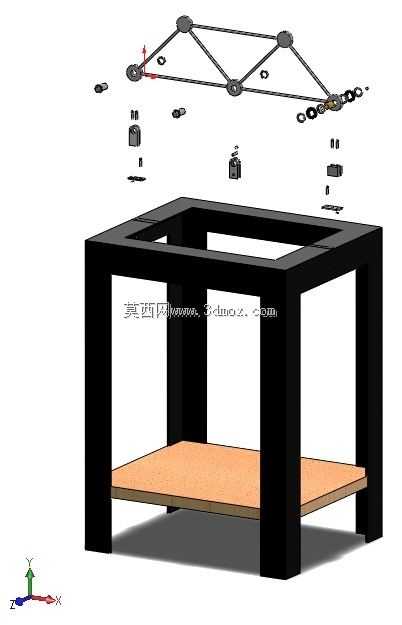

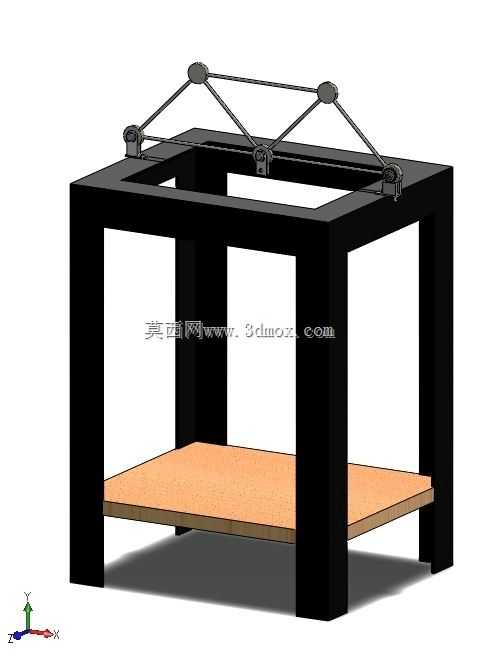

带顶部连杆铰接支撑的双层置物框架

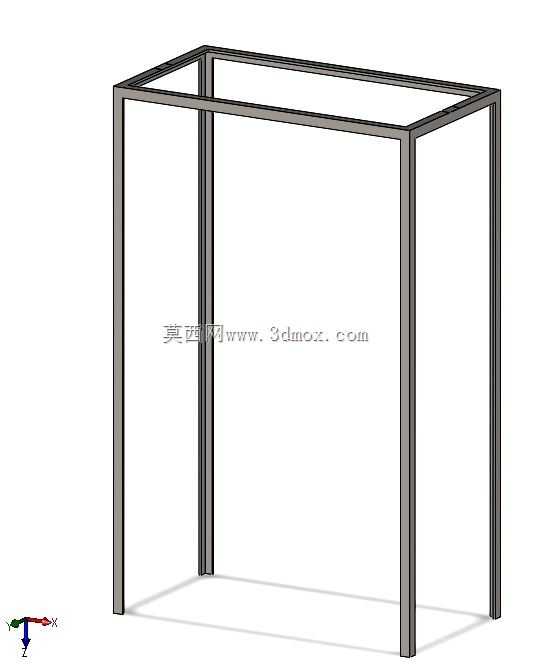

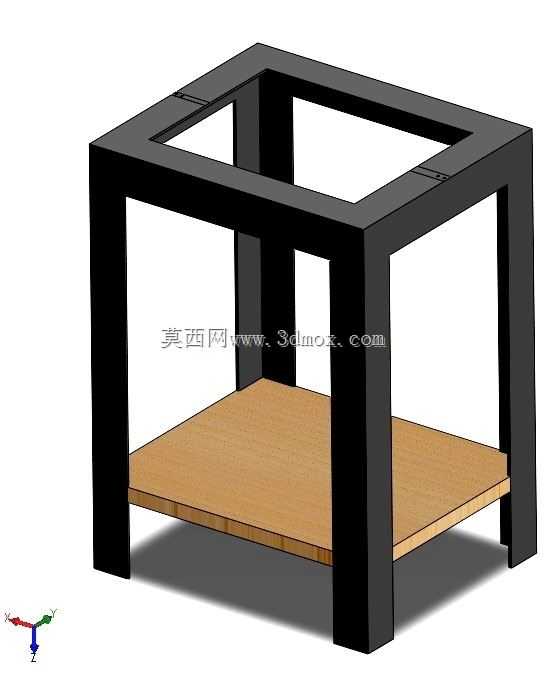

　　这类销接框架在轻工装配车间、实验室物料暂存区以及小型设备的承载基座场景中应用十分广泛，区别于焊接固定的一体式框架，其铰接连杆的设计让框架顶部具备可拓展的挂载能力，日常使用中可在顶部连杆处挂载轻型工具、管线支架或者小型检测探头，不需要额外在框架主体上钻孔焊接，避免破坏框架的整体受力结构。从实际用途来看，下层的平板置物层可承载工装夹具、待检工件或者实验耗材，四根立式支撑腿采用等截面方管结构，受力传递路径直接，垂直载荷可直接通过支撑腿传递到安装地面，不会出现局部应力集中导致的框架变形。

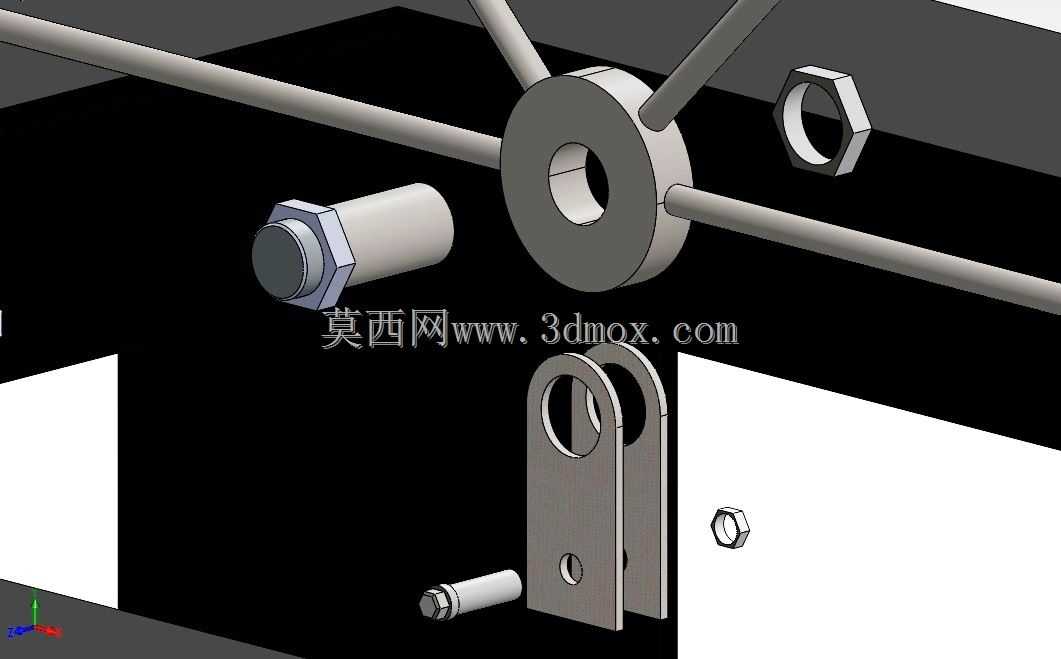

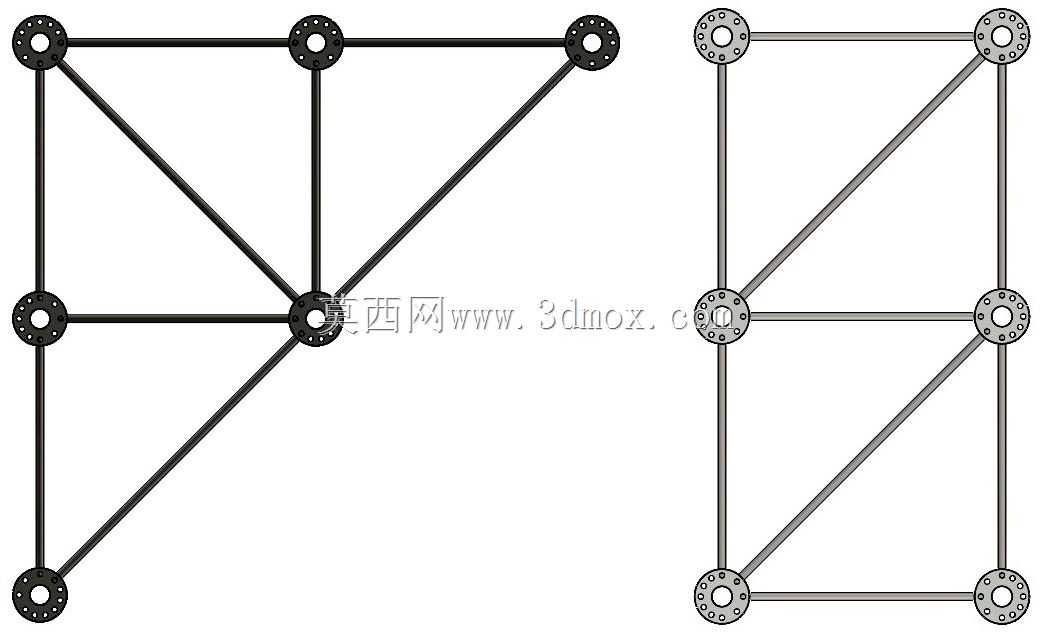

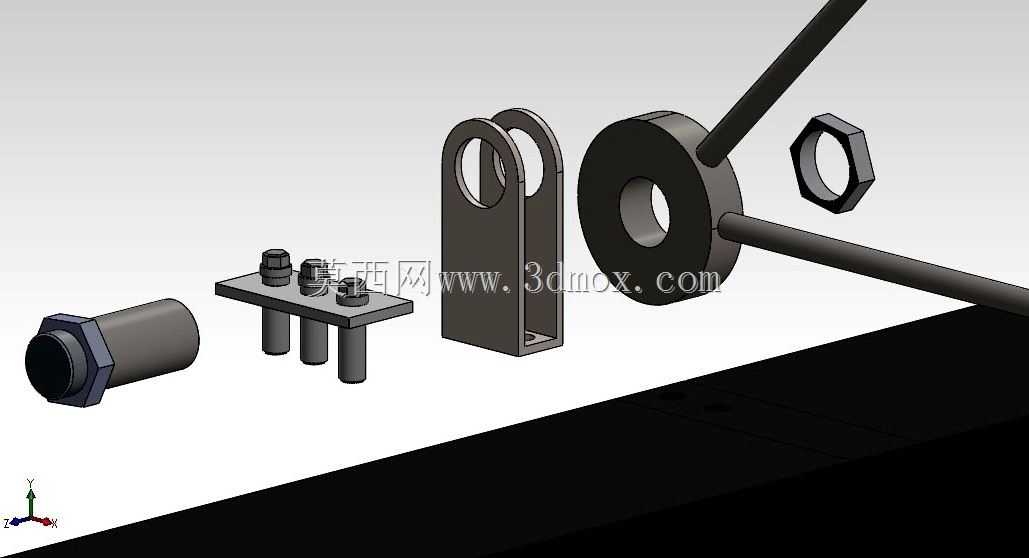

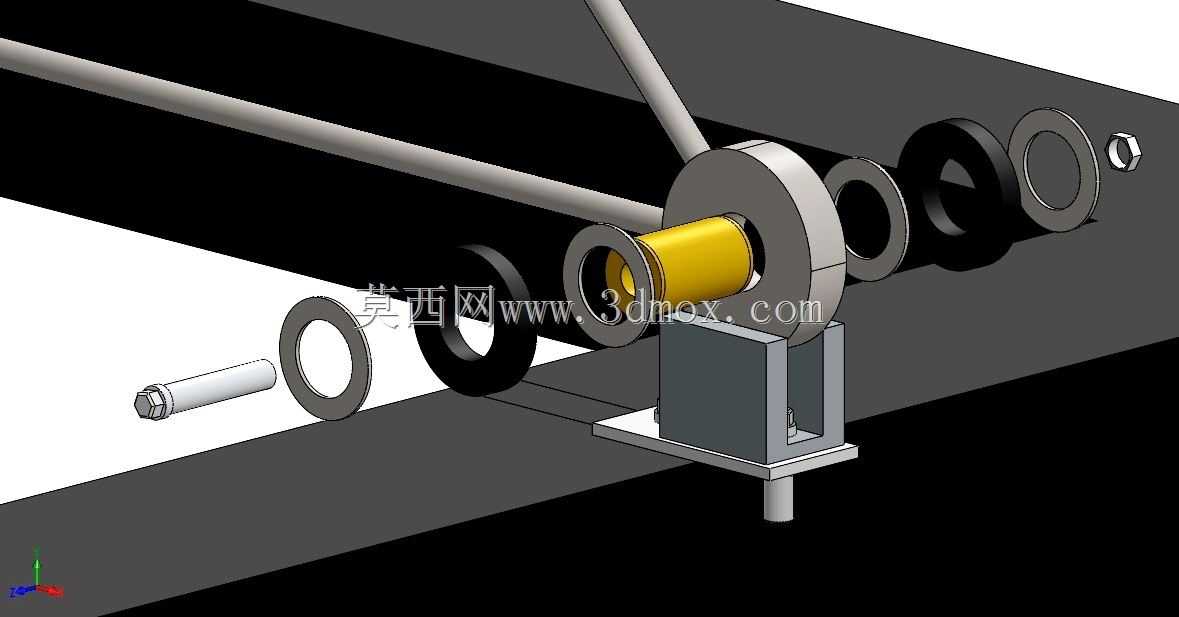

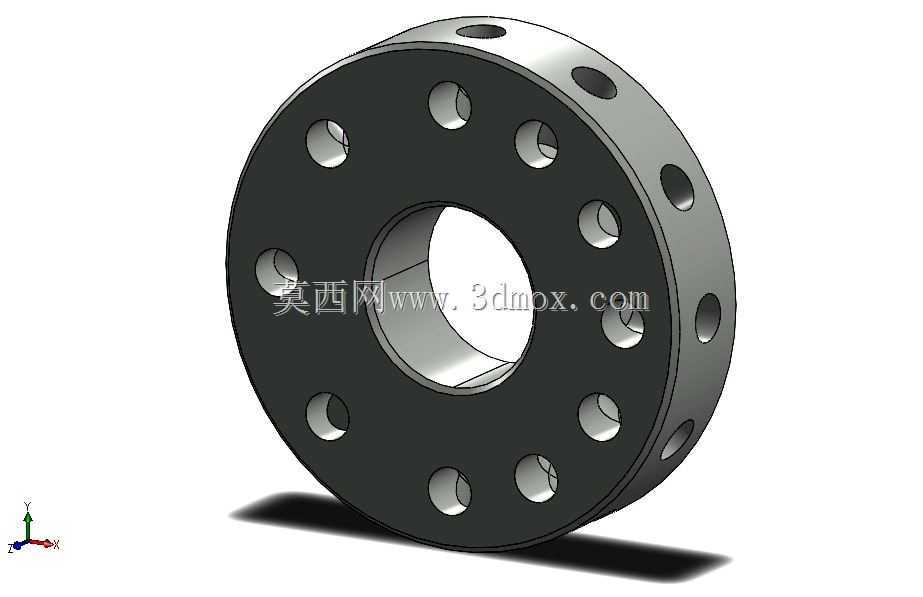

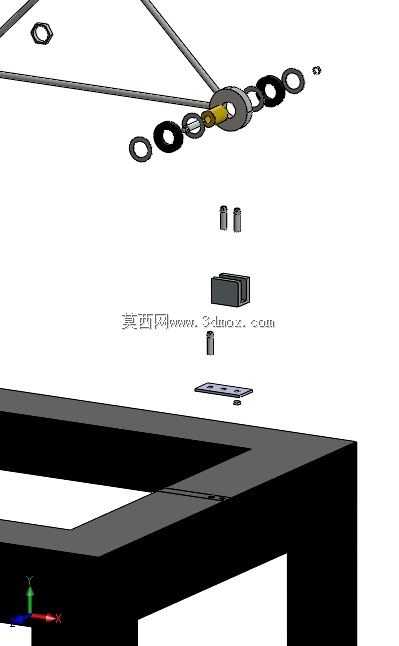

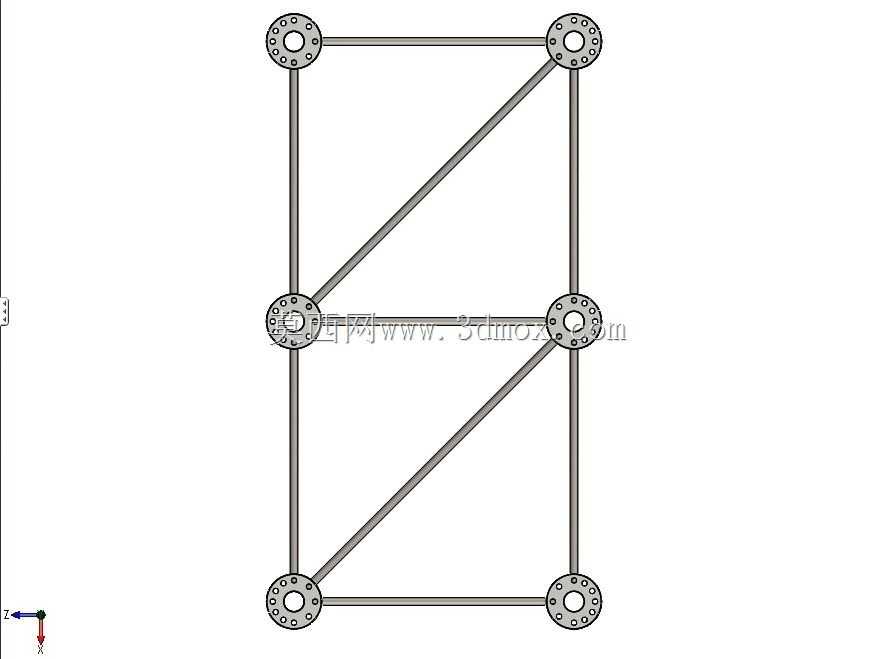

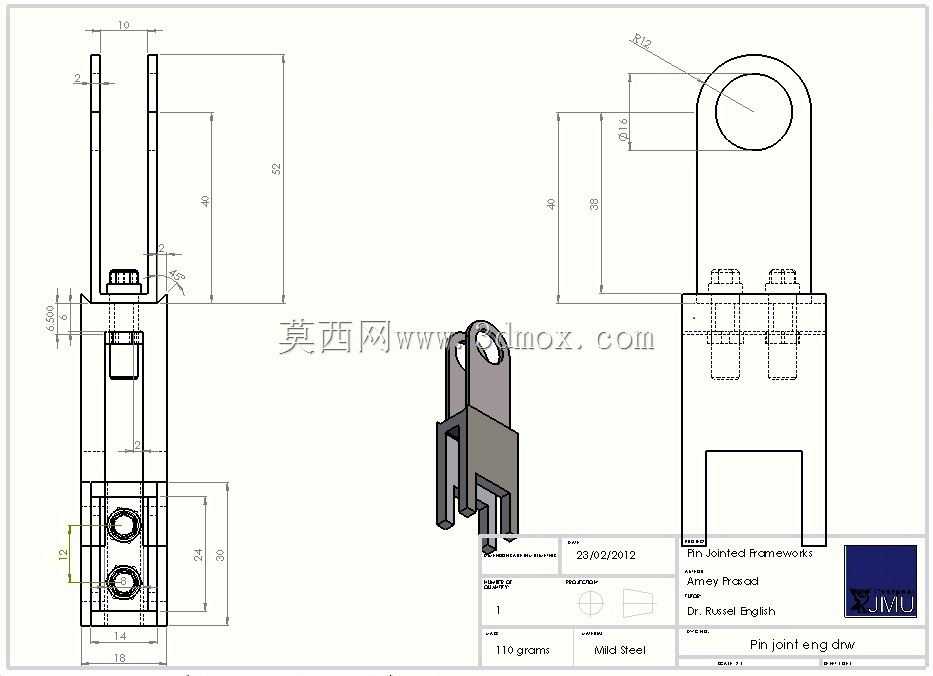

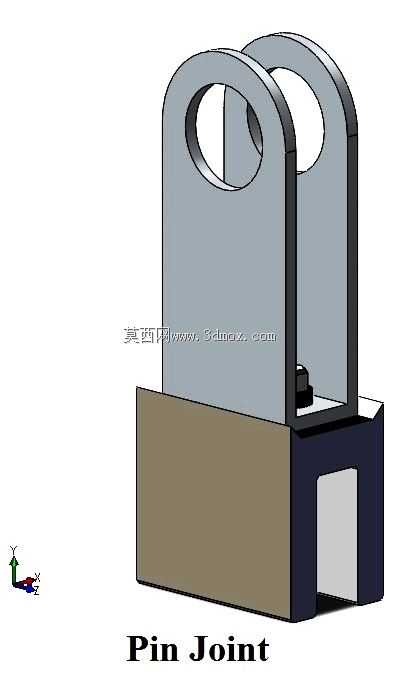

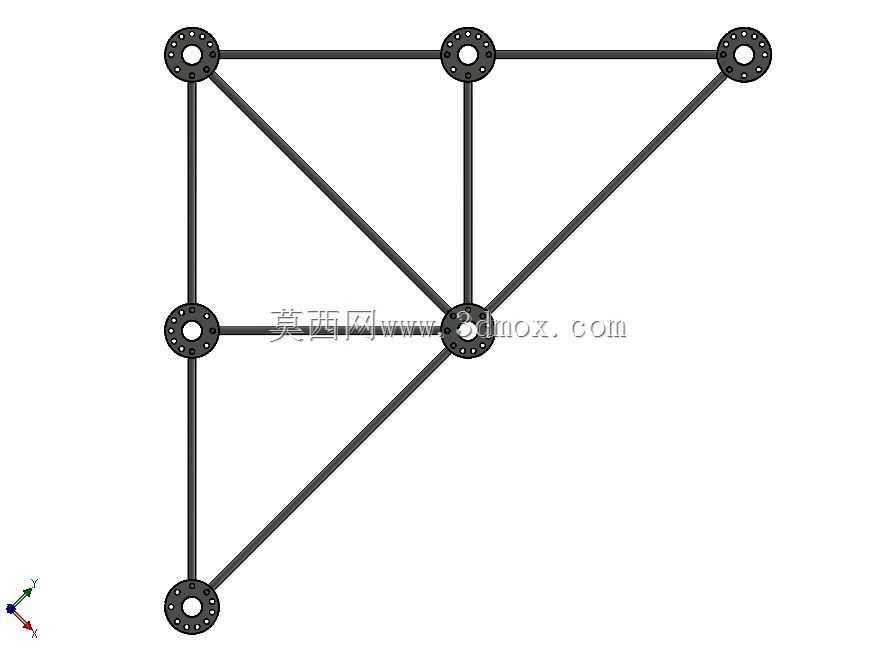

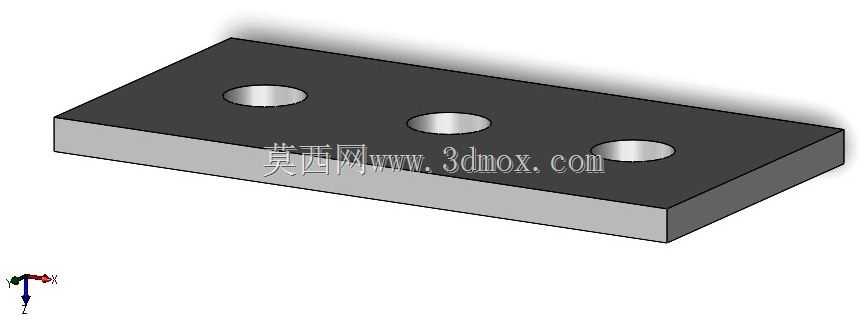

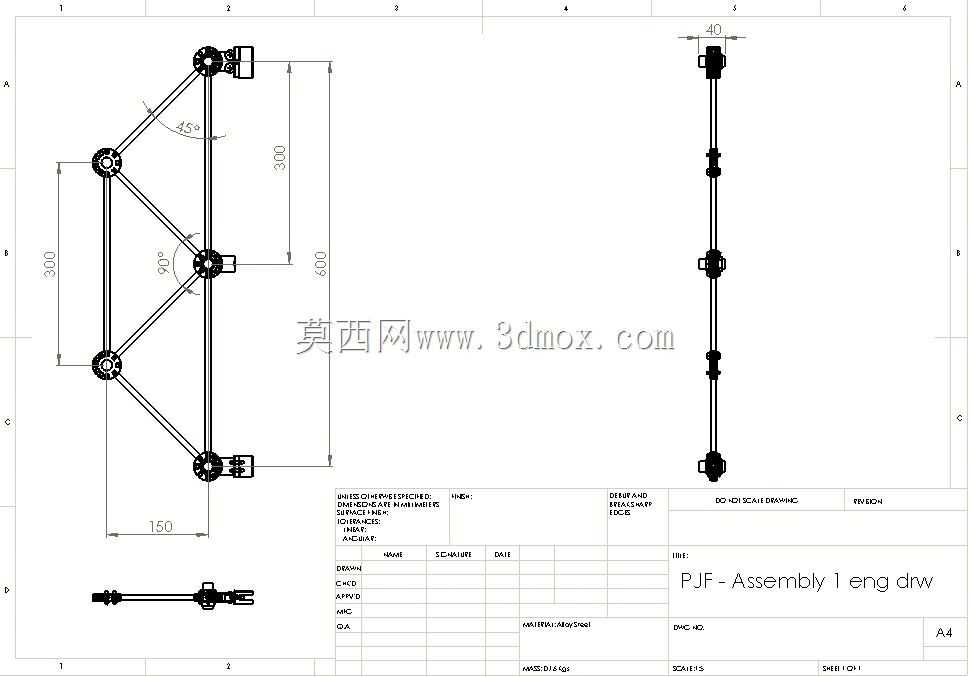

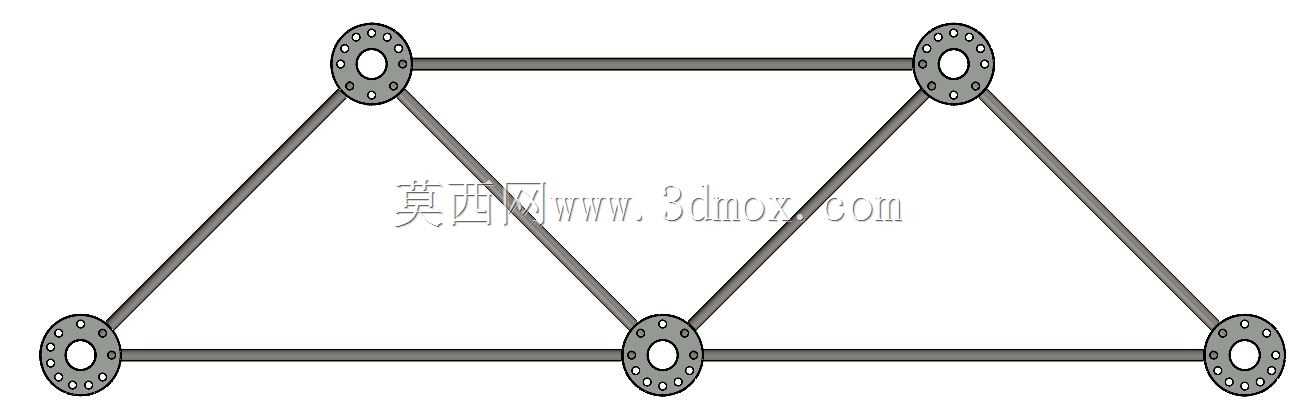

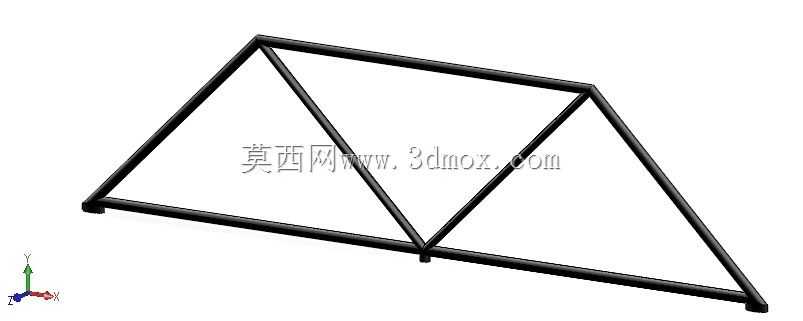

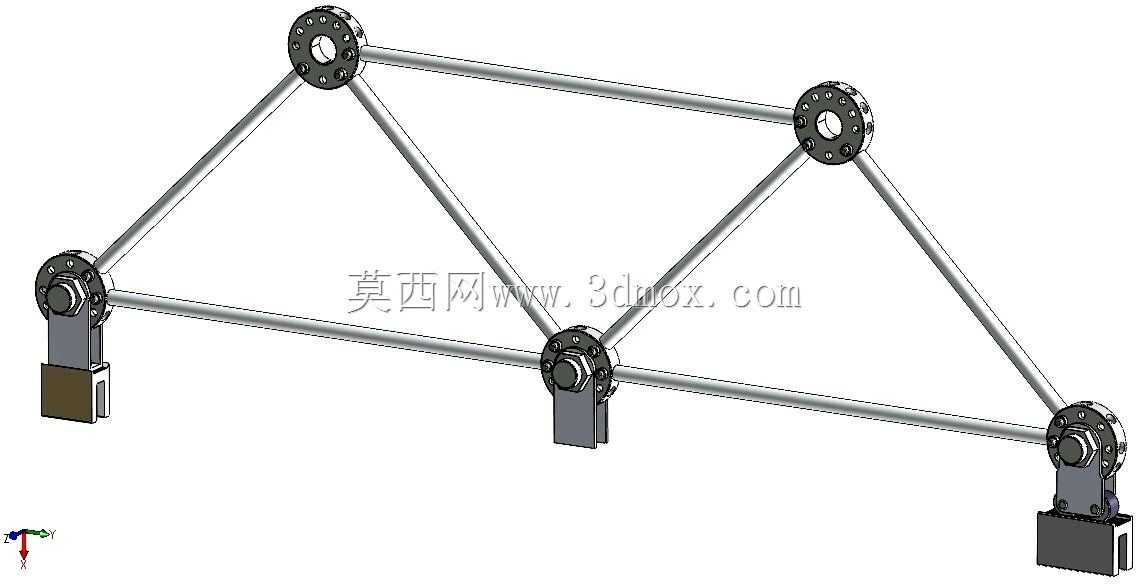

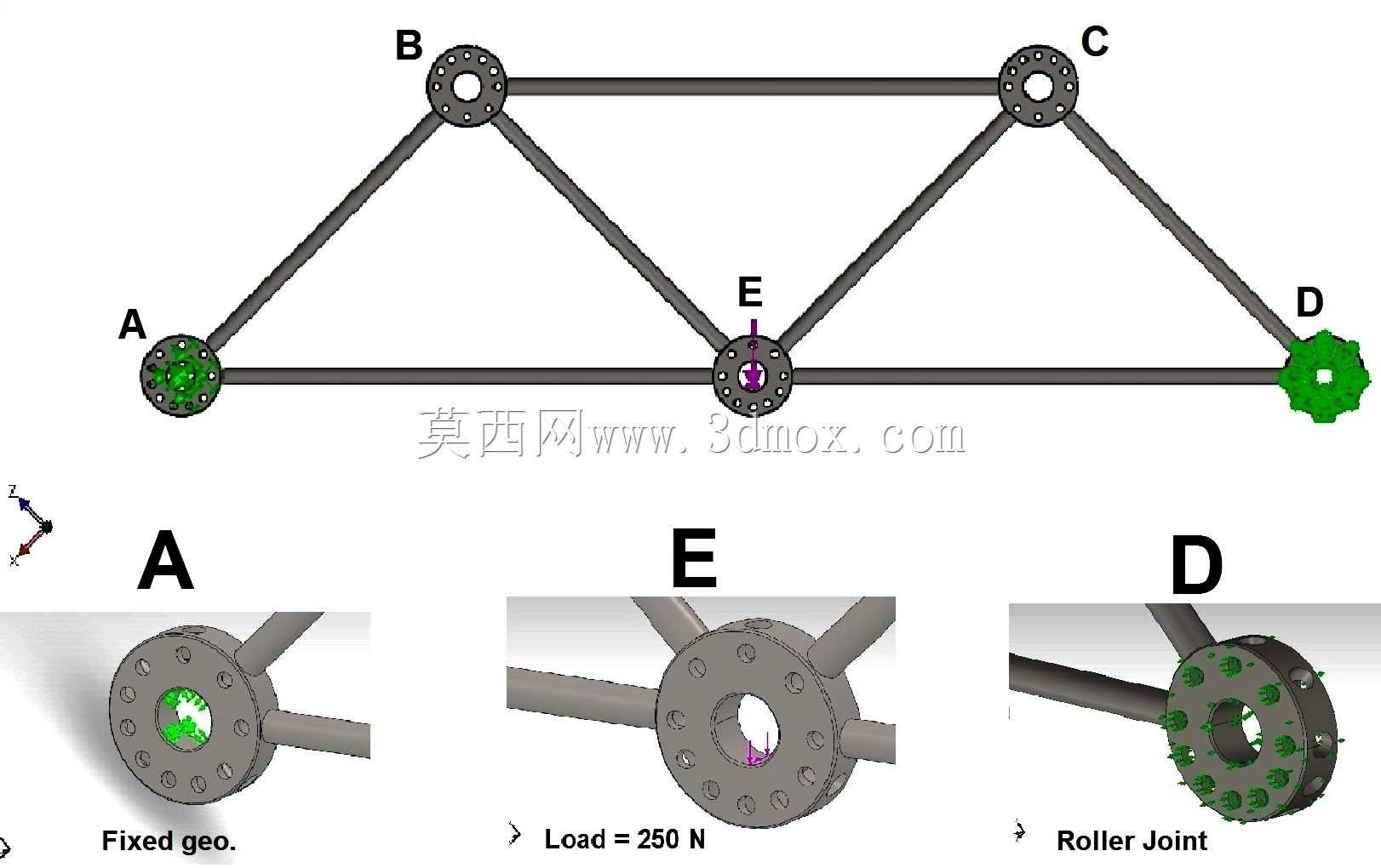

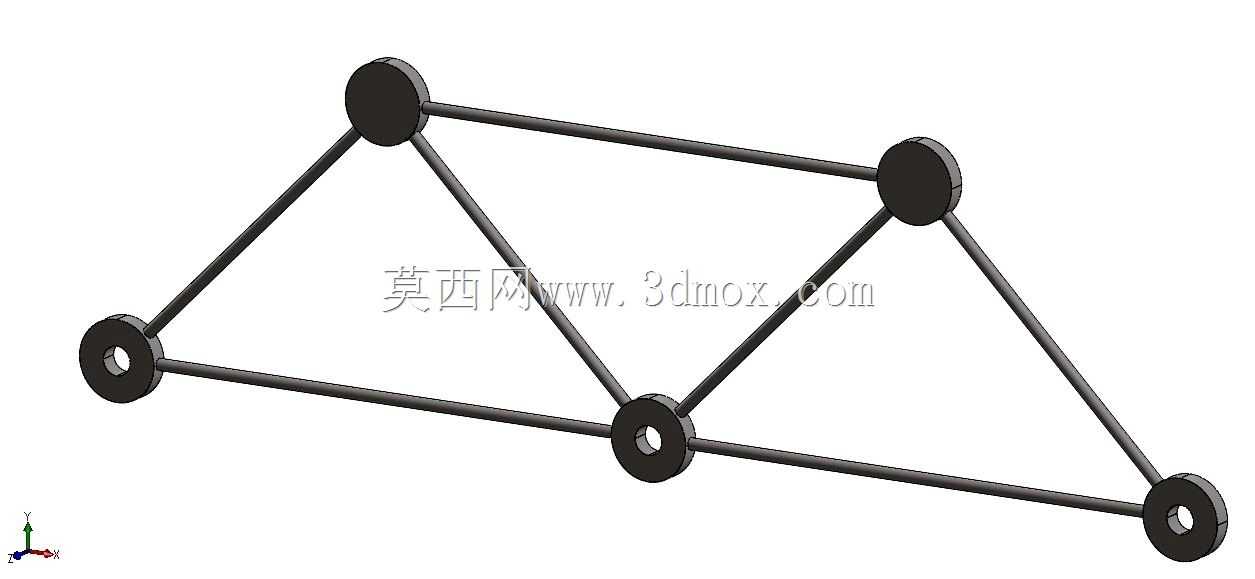

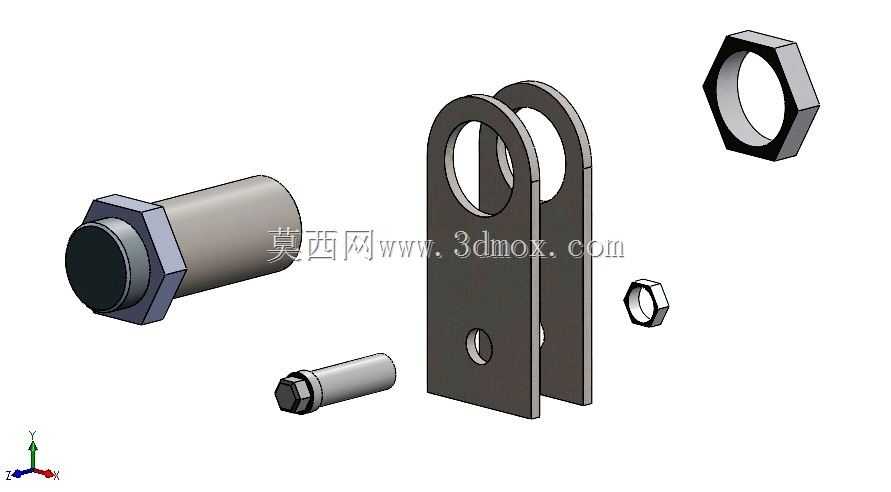

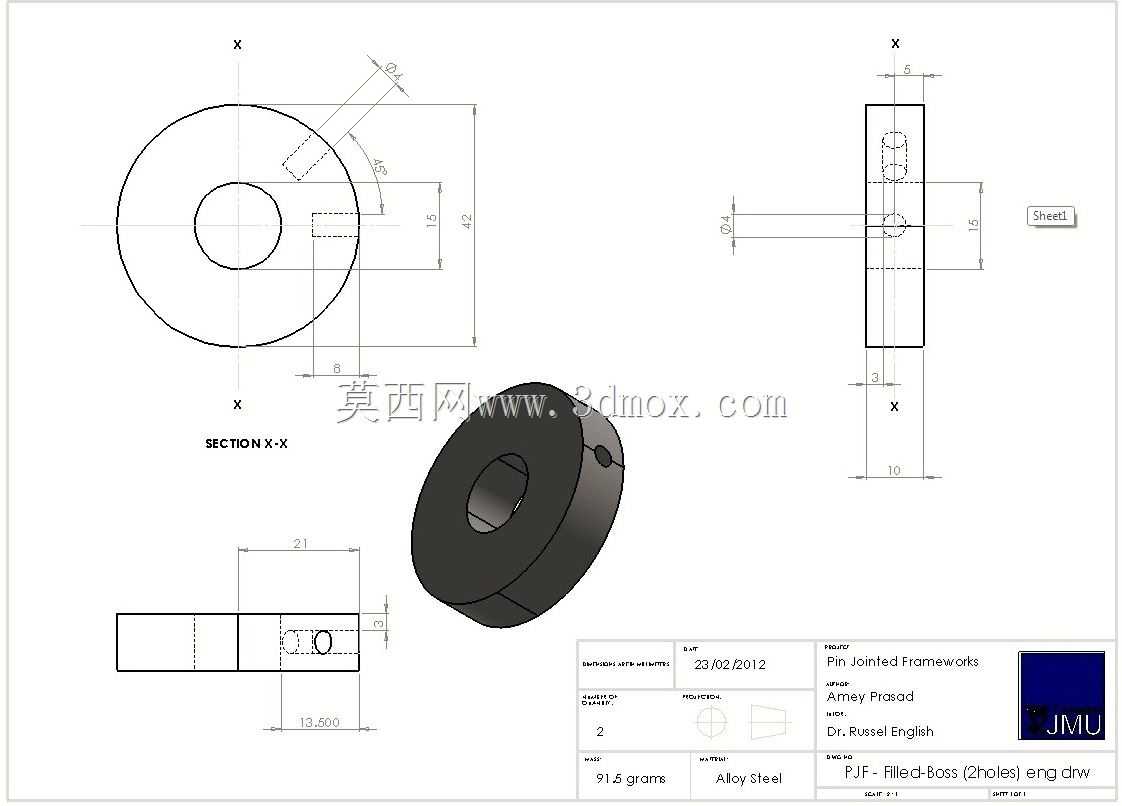

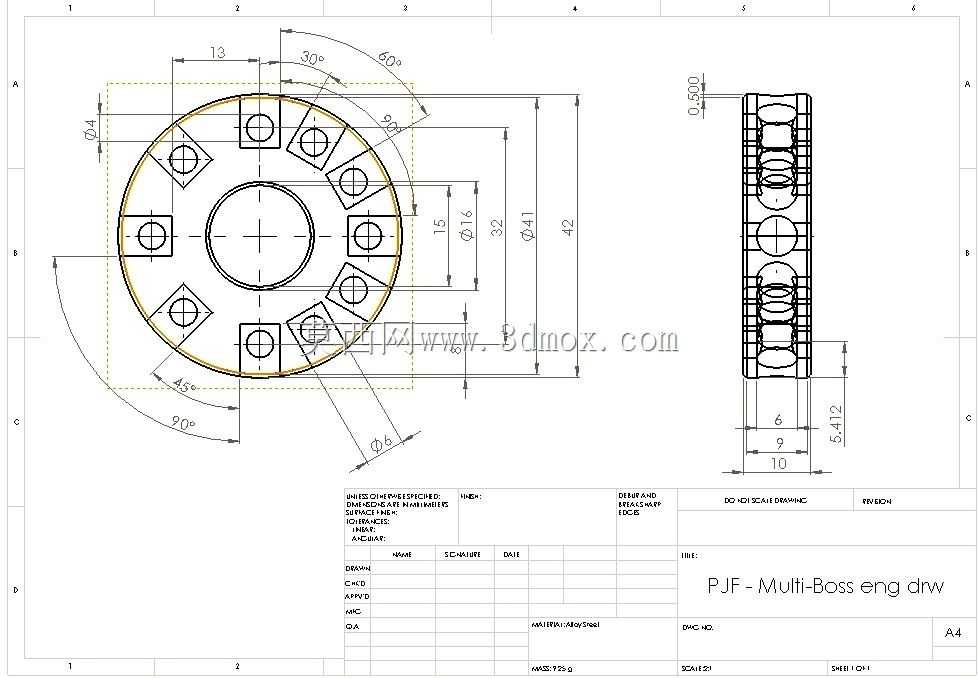

　　从功能特性上看，顶部的销接连杆组采用多节点铰接设计，每个铰接点都配置了对应的销接接头，连杆可绕铰接点小范围转动，既可以在挂载时自适应调整受力角度，也能在框架受到侧向轻微冲击时，通过连杆的微小转动抵消部分冲击力，提升框架整体的抗侧倾能力。框架的主体边框采用闭合式矩形框结构，上下两层边框的截面尺寸保持一致，装配时不需要区分上下方向，降低现场安装的出错概率。中间的置物平板采用边缘承托式安装，平板直接搁置在下层边框的内凸支撑边上，不需要额外的紧固件固定，需要清理或者更换平板时可直接抬出，维护操作十分便捷。

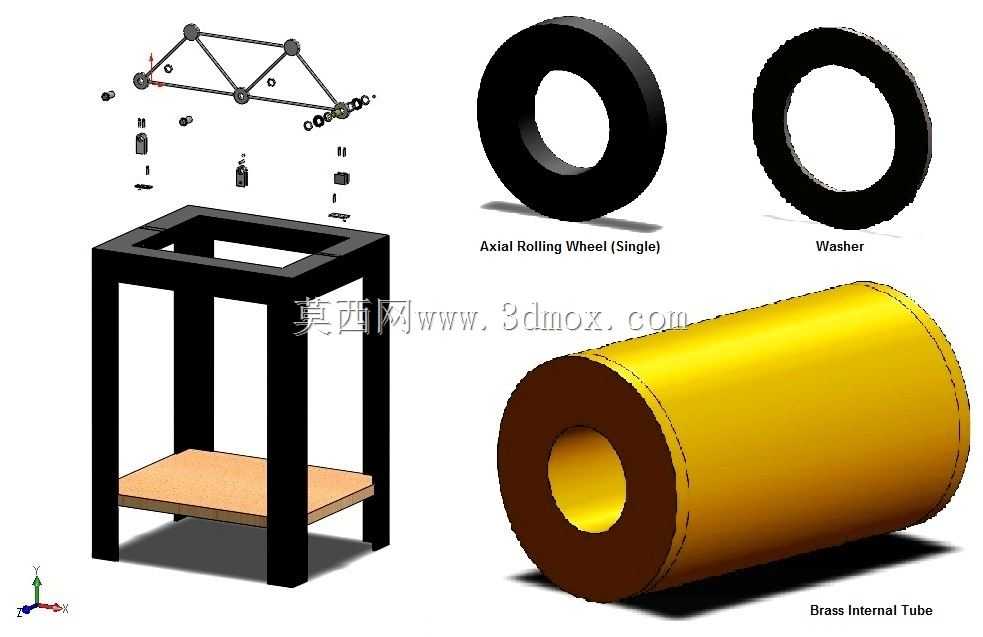

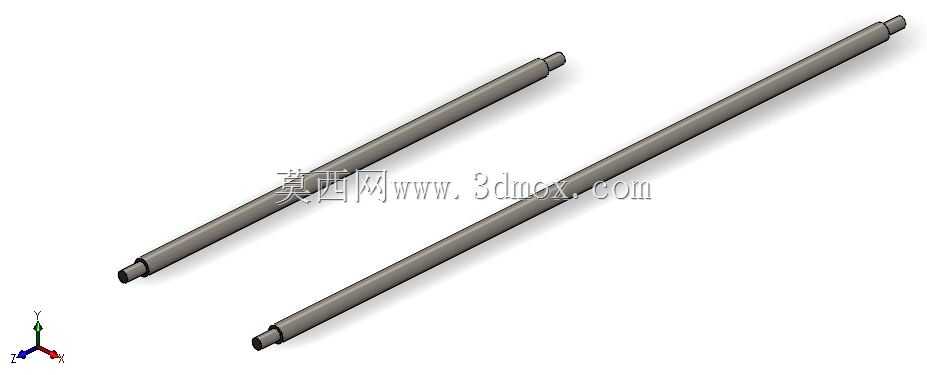

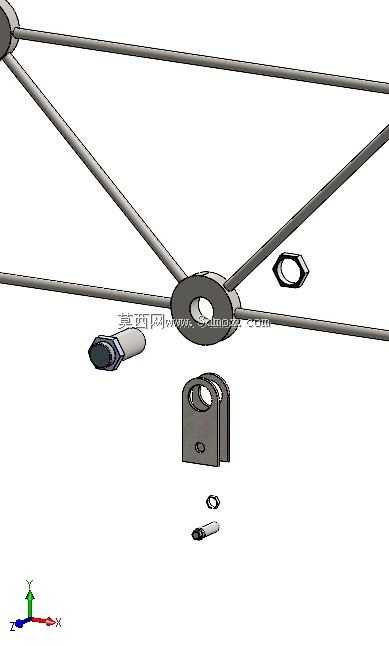

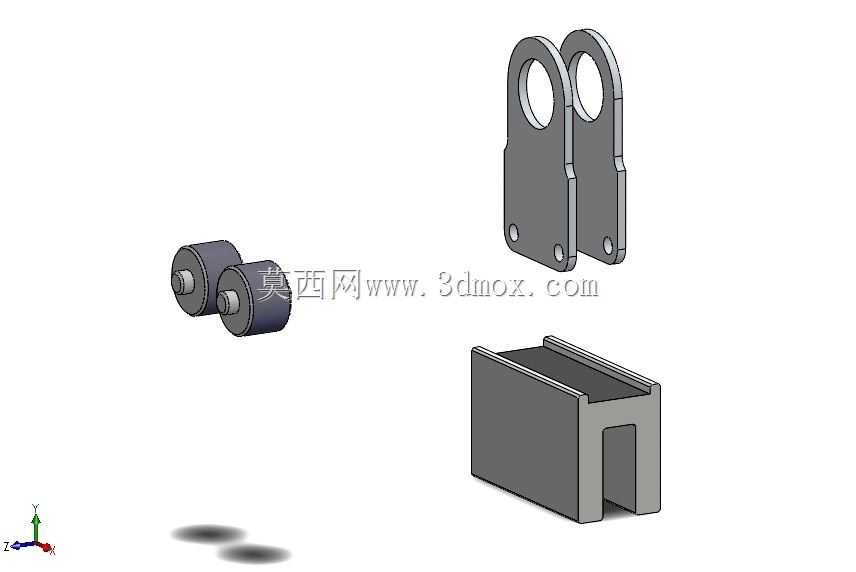

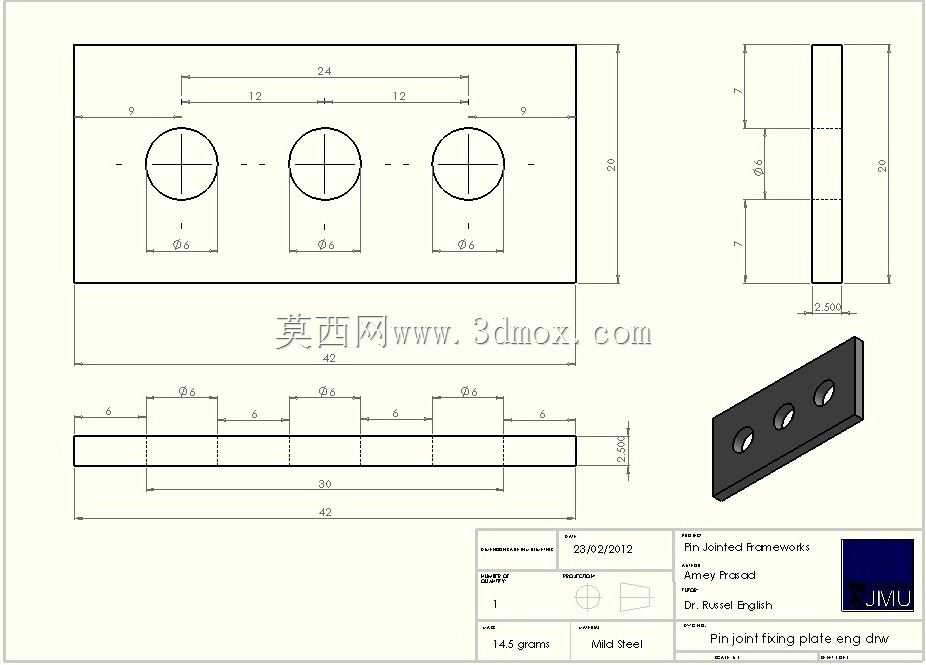

　　设计思路上，整体采用模块化拆分逻辑，所有的立式支撑腿、上下边框、顶部连杆、铰接接头都为独立可拆分零件，单个零件的加工工艺简单，方管类零件可通过定尺切割完成，铰接接头采用标准机加工件，不需要开模定制，生产制造成本可控。铰接点的销接间隙控制在合理范围内，既保证连杆转动顺畅，也不会因为间隙过大出现挂载晃动的问题。四根支撑腿的底部预留了安装孔位，可通过膨胀螺栓与地面固定，也可安装可调脚杯来适应不平整的安装地面，适配不同的现场安装条件。

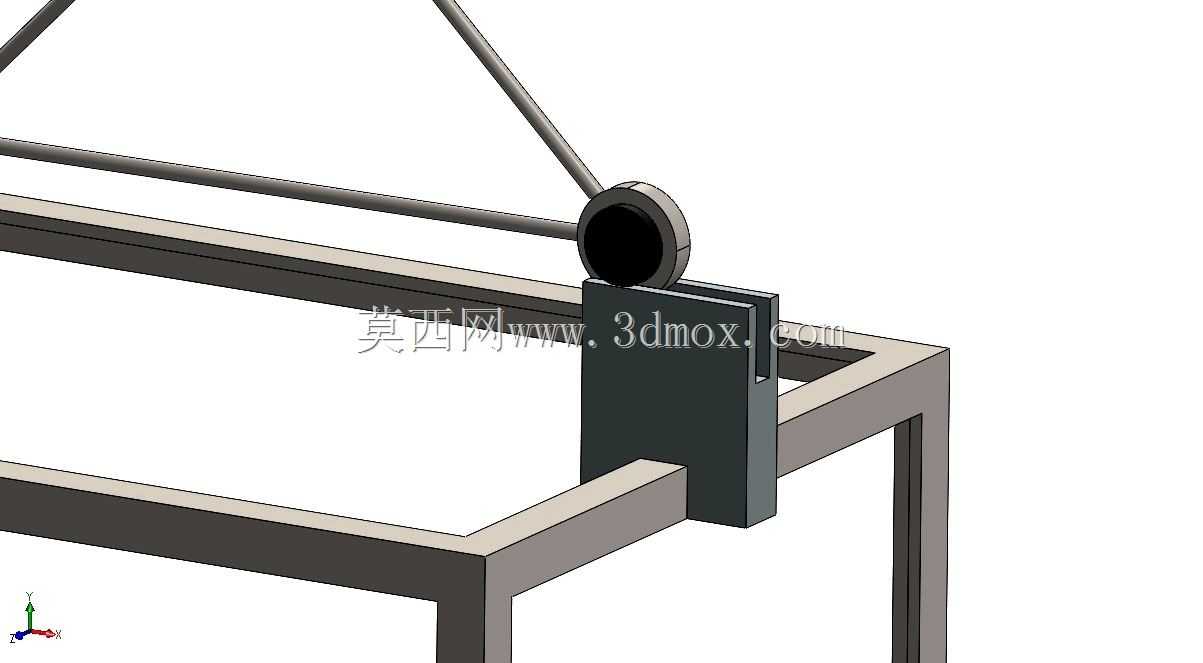

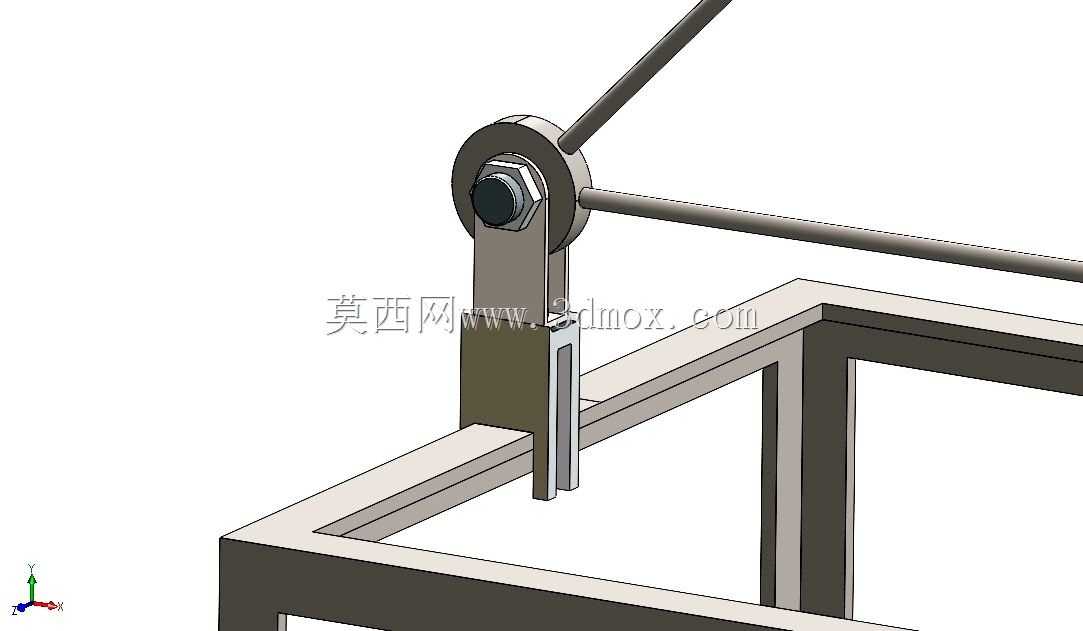

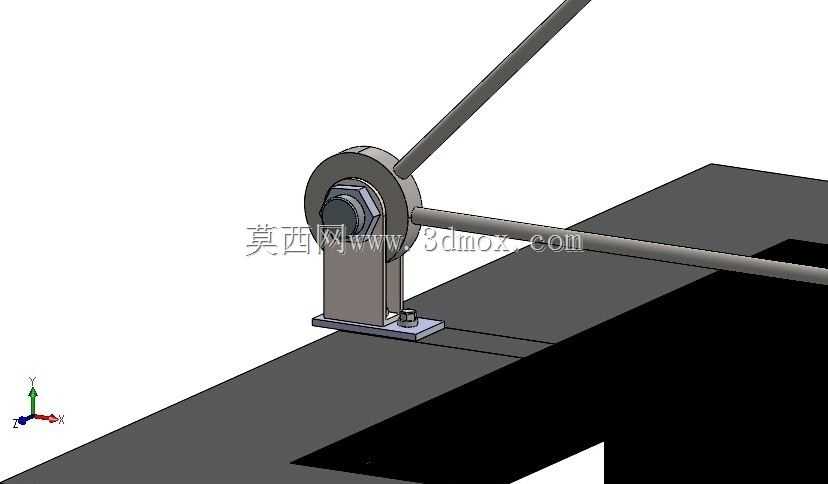

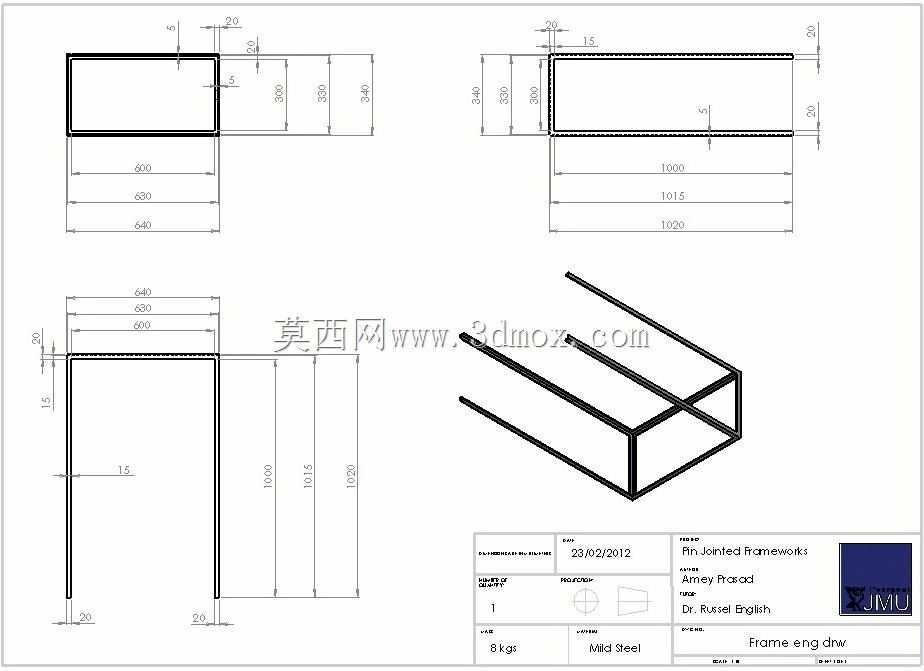

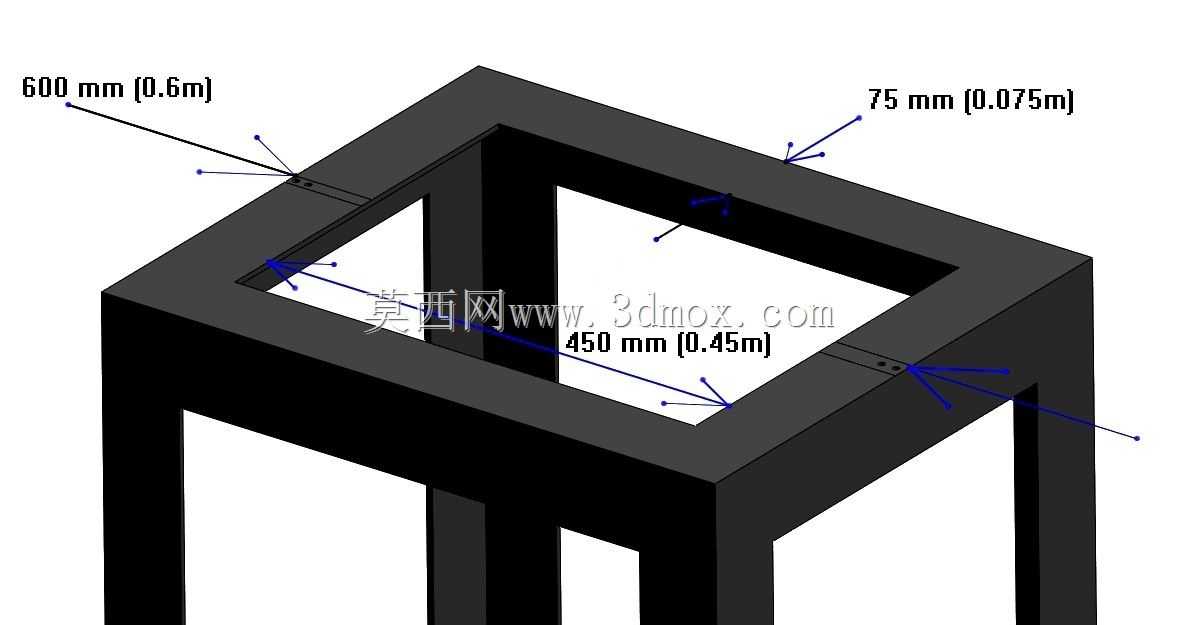

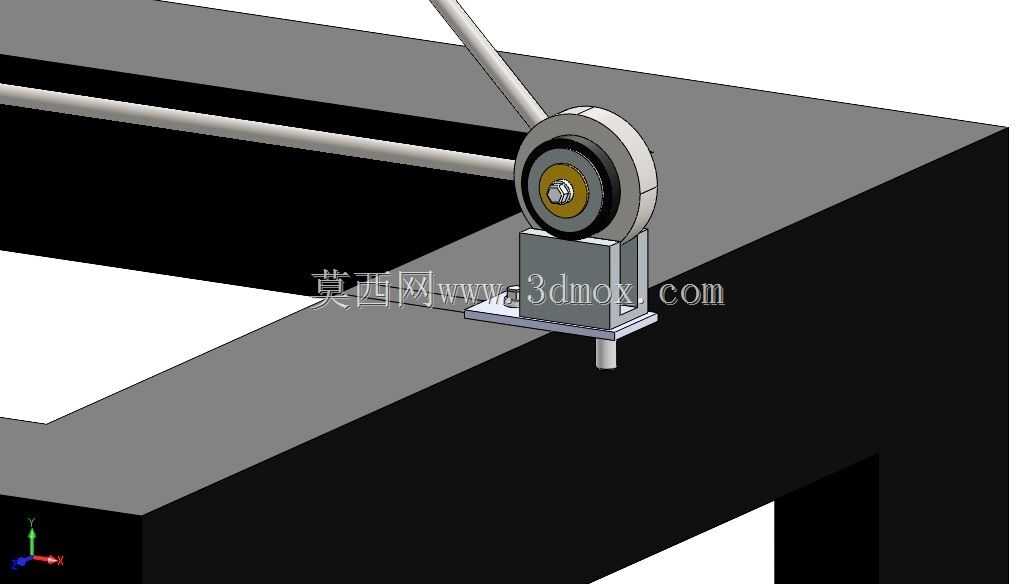

　　外形尺寸方面，框架整体为矩形对称结构，长宽比例接近1.2:1，符合人体工程学的操作范围，站在框架任意一侧都可方便取放下层置物板上的物品，立式支撑腿的高度设置适配常规站立操作的高度，不需要弯腰或者抬手过高即可完成物料取放。安装边界上，框架的最大外轮廓尺寸为支撑腿外侧围成的矩形范围，顶部连杆展开后的最大宽度不超出主体框架的外轮廓，不会额外占用周边的操作空间，多个同类型框架并排摆放时也不会出现干涉问题。框架的顶部连杆铰接座直接固定在上层边框的顶面，安装位置避开了边框的焊缝位置，保证连接强度，每个铰接座都采用两颗紧固件与边框固定，可承受单个挂载点不超过5kg的垂直载荷，满足轻型挂载的使用需求。在实际建模过程中，所有的铰接配合面都预留了合理的装配公差，销接轴与孔的配合采用间隙配合，保证实际装配时可顺利组装，不会出现过盈卡死的问题，框架的所有棱边都做了倒钝处理，避免安装使用过程中出现划伤操作人员的情况。
