铜质弯折液体输送管路构件

在小型流体输送系统、实验台液体循环回路、紧凑型冷却管路布设场景中，这类弯折成型的铜质管路构件是十分常见的流体导通部件。不同于常规拼接式管路，该构件采用整根铜材弯折成型，全程无额外焊接接缝，从结构根源上规避了多段拼接带来的渗漏风险，尤其适配对密封可靠性要求较高的低压液体输送场景，比如小型实验装置的试剂导流、桌面型冷却设备的冷媒循环、小型液压支路的导通连接都能见到这类构件的应用。

从功能特性来看，整根弯折的结构让管路内壁保持连续顺滑的过渡，不存在拼接接头处的内径突变问题，液体在管内流动时的局部阻力损失更小，能有效降低输送过程中的压损，对于小流量、低扬程的液体输送场景来说，这一特性可以减少配套泵组的功率冗余，提升整个回路的运行效率。同时铜材本身具备良好的导热性，若应用在需要换热的支路中，管路本身就能充当一部分换热面，无需额外加装换热构件就能实现一定程度的流体温度调节，适配小型温控回路的布设需求。

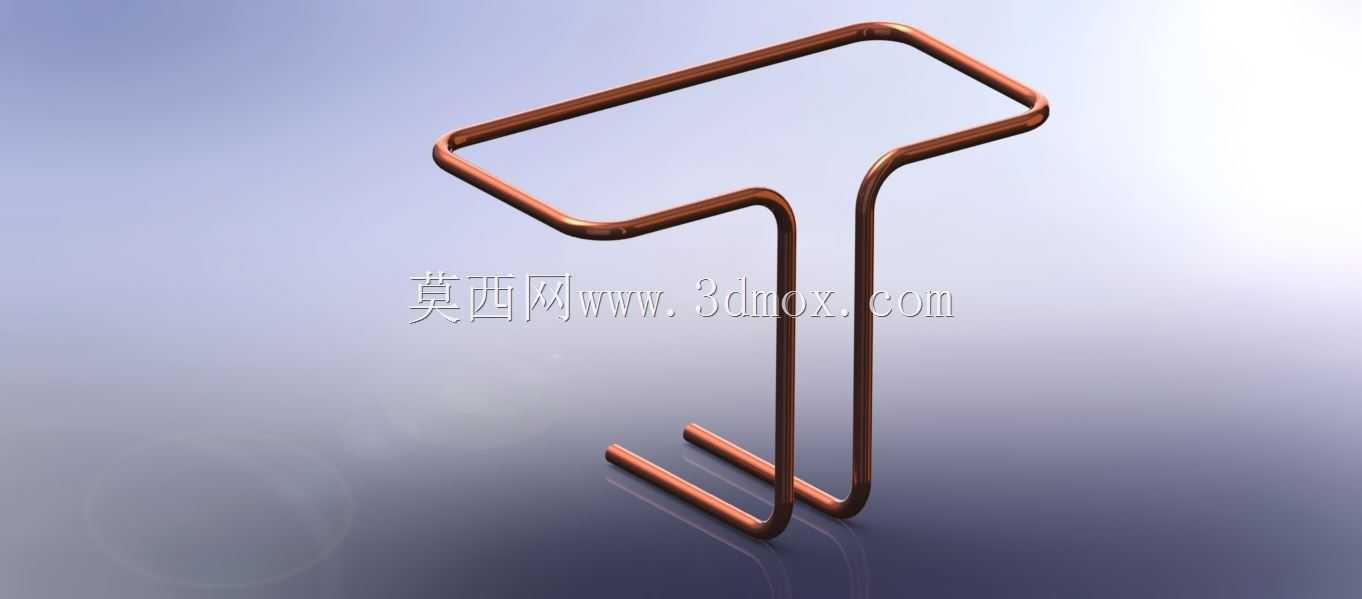

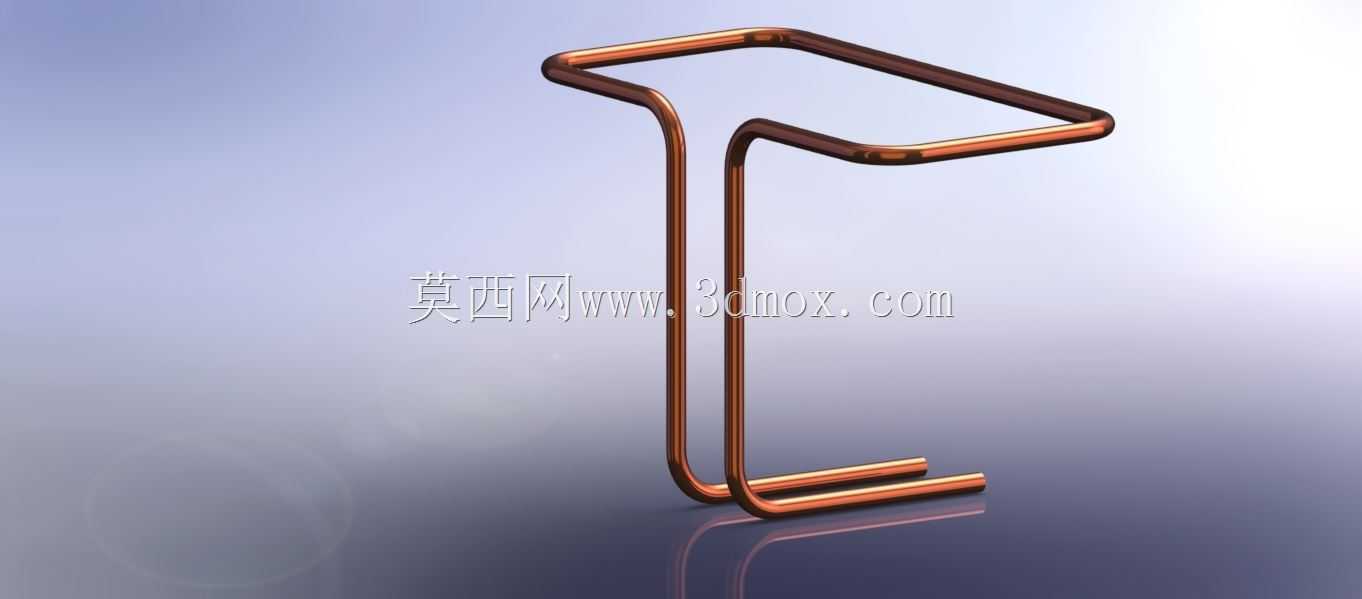

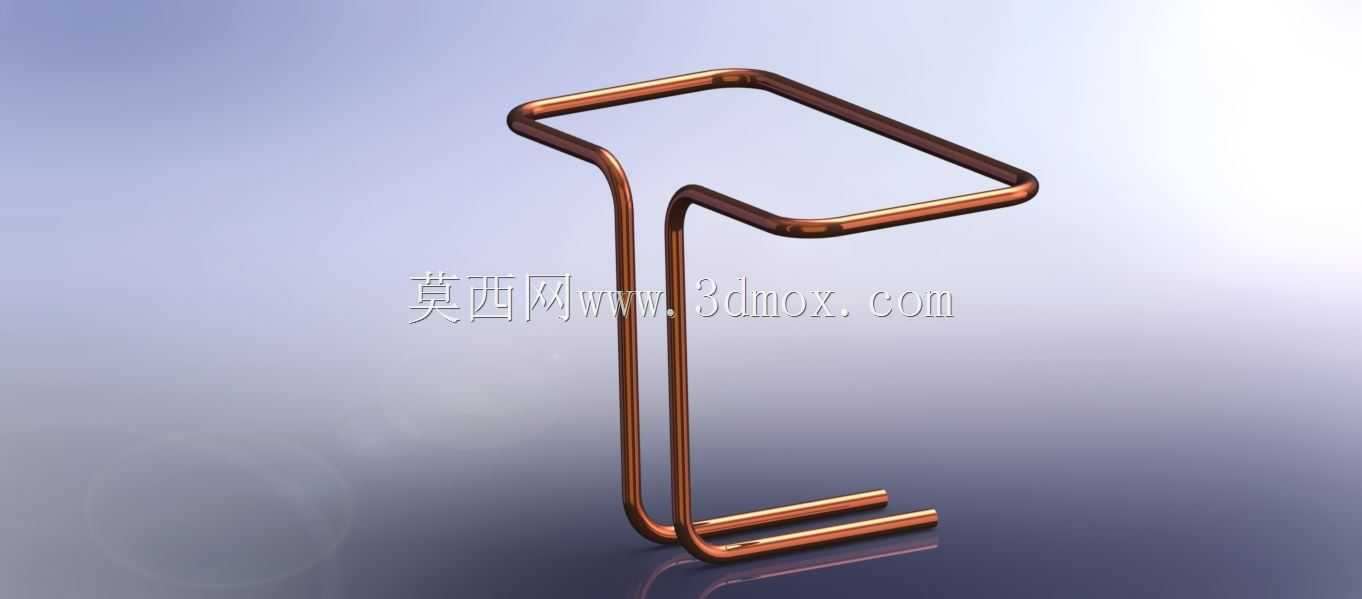

设计这类管路构件时，首先要结合安装空间的边界约束确定弯折路径，顶部的矩形回弯结构是为了适配安装面的挂装固定需求，无需额外加装固定管卡，直接将顶部矩形段卡入预设的安装卡槽内就能完成管路的定位，安装过程无需额外紧固件，拆装维护十分便捷。竖直段采用平行双杆的结构设计，一方面是为了平衡管路整体的重心，让挂装状态下的管路保持竖直姿态，不会因为单侧受力出现倾斜偏移；另一方面双杆平行的结构也能在有限空间内延长流体的流经路径，若用于冷却场景，能延长流体与外界的热交换时间，提升换热效果。底部的平行直段是管路的接入端，设计时特意保留了足够的直管段长度，方便后续与软管或者硬管接头进行连接，避免弯折段距离接口过近导致接头安装时出现应力集中，长期使用出现接口开裂的问题。

尺寸设计上，顶部矩形回弯的外轮廓尺寸需要匹配安装卡槽的内部宽度，预留0.2-0.5mm的装配间隙，保证既能顺利卡入卡槽，又不会出现过大的旷量导致管路晃动。竖直段的长度需要结合安装面到接入端的垂直距离确定，要保证底部接入端与对接管路的中心高度完全对齐，避免强行对接产生装配应力，长期受力导致管路变形。管路的弯折半径严格控制在管材外径的2.5倍以上，避免弯折处出现管壁瘪陷、内径缩小的问题，保证管路全程的通流截面一致，不会因为弯折导致通流能力下降。管壁厚度的选取结合输送液体的工作压力确定，常规低压场景下选取0.8-1.2mm的壁厚即可满足强度要求，同时兼顾材料成本与导热性能。

实际应用中，这类管路构件不需要额外做表面防腐处理，铜材本身在常规水基液体、中性试剂环境下具备不错的抗腐蚀能力，长期使用也不会出现锈蚀脱落污染输送介质的问题，尤其适配对介质洁净度有一定要求的实验、医疗小型设备的液体回路。安装时只需要将顶部矩形段卡入预设的安装位，底部接入端对接好管路接头，做简单的密封处理即可投入使用，后期维护时可以直接将管路从卡槽中取出，不需要拆解周边的其他构件，维护效率远高于采用多个接头拼接的管路结构。在布设紧凑型设备内部管路时，这种一体弯折的管路还能根据设备内部的空余空间定制弯折路径，避开内部的其他元器件，最大化利用设备内部的有限空间，减少整机的体积冗余。
