丰田花冠盘式制动卡钳拆解结构设计

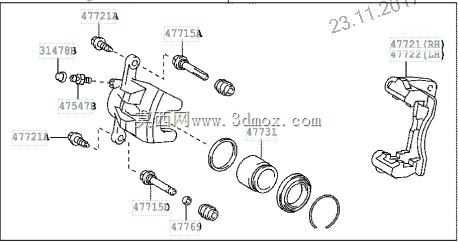

这套拆解结构对应的是家用乘用车型前轮浮动式盘式制动卡钳总成，是整车制动系统里直接施加制动力矩的核心执行部件，日常行车过程中所有减速、驻车之外的行车制动动作，都要靠这套组件把制动管路的液压力转化为夹紧制动盘的正压力，最终靠摩擦副的阻力让车轮减速停转。从拆解的零件排布能看出来，设计上采用的是浮动钳体结构，相比固定对置活塞的卡钳，这种结构只需要在制动盘内侧布置单个液压活塞，外侧的摩擦片靠钳体的浮动滑移实现双侧夹紧，整体零件数量更少，轴向安装尺寸更紧凑，适配前置前驱家用车的轮边狭小布置空间，也能降低后期维护更换摩擦片的操作难度。

做这套结构的三维建模时，首先要卡准的就是安装边界：两个导向销的孔位间距、安装面到制动盘摩擦面的偏距、钳体自身的回转避让半径，这些尺寸直接决定了卡钳能不能顺利装到转向节的安装座上，还要保证转向、悬架跳动过程中不会和轮辋、减震器支架发生运动干涉。图里标注的导向销带防尘套结构，建模时要给防尘套预留足够的压缩和拉伸行程，保证车辆在全寿命周期内，泥水、沙尘不会进到导向销的滑移面，避免出现卡钳偏磨、制动拖滞的常见故障。活塞部分的密封结构是设计重点，活塞和缸筒之间的矩形密封圈除了密封高压制动液之外，还要承担活塞回位的作用，建模时要严格控制密封圈的槽深、槽宽以及活塞和缸筒的配合间隙，间隙太大容易出现密封失效漏油，间隙太小则会导致活塞回位不畅，制动后摩擦片不能完全脱离制动盘，造成行驶阻力变大、摩擦片异常烧蚀的问题。

放气螺钉的位置设计在缸体的最高点位，保证制动系统排气操作时，管路里的空气能顺着倾斜的油道完全从放气螺钉处排出，不会残留气阻导致制动踏板发软、制动力不足。外侧的活塞防尘罩要完全包裹住活塞外露的金属表面，避免行车过程中带起的碎石、泥沙击打活塞表面造成锈蚀，破坏密封面的光洁度。摩擦片的背板和消音片的安装卡槽要做限位设计，保证制动过程中摩擦片不会出现轴向窜动产生异响，同时背板和钳体接触的位置要预留合理的滑动间隙，避免热膨胀之后出现卡滞。

从实际维修场景的适配性来看，这套结构的摩擦片磨损到极限之后，不需要完全拆解卡钳本体，只需要拆下下部的导向销就能向上翻转钳体更换摩擦片，日常维护的操作空间足够，普通维修门店不需要专用工具就能完成常规保养作业。钳体的进油口位置做了内螺纹接口，适配标准的制动硬管连接尺寸，安装时不需要额外改动管路走向，和整车的制动管路布局完全匹配。另外在建模过程中，所有橡胶密封件、防尘套的形变范围都做了运动校核，保证活塞在全行程动作时，橡胶件不会出现过度拉伸、挤压褶皱的情况，延长密封组件的使用寿命。卡钳本体的材料采用球墨铸铁铸造，建模时也考虑了铸造拔模斜度和加工余量，关键的缸筒内孔、导向销安装孔的加工基准统一，保证加工后的形位公差满足装配要求，不会出现活塞偏磨、导向销卡滞的问题。制动时的受力路径也做了对应的结构加强，钳体的桥部位置厚度足够，承受制动反力时不会出现过大的形变，保证制动踏板的脚感扎实，不会因为钳体变形出现制动软、制动力建立滞后的情况。
