双色搭扣式金属储物方箱设计作品

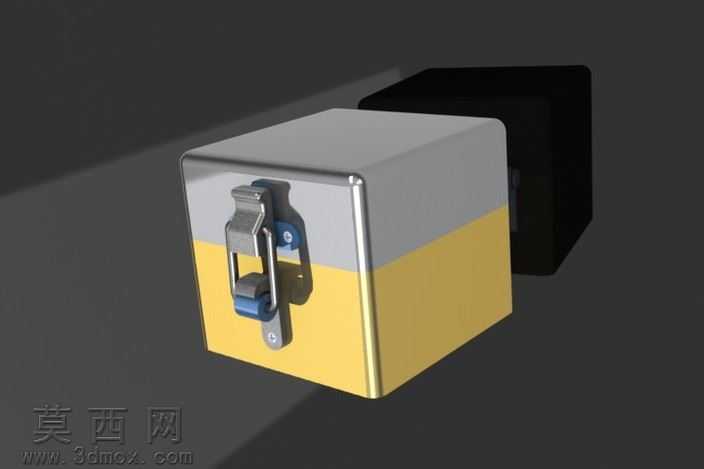

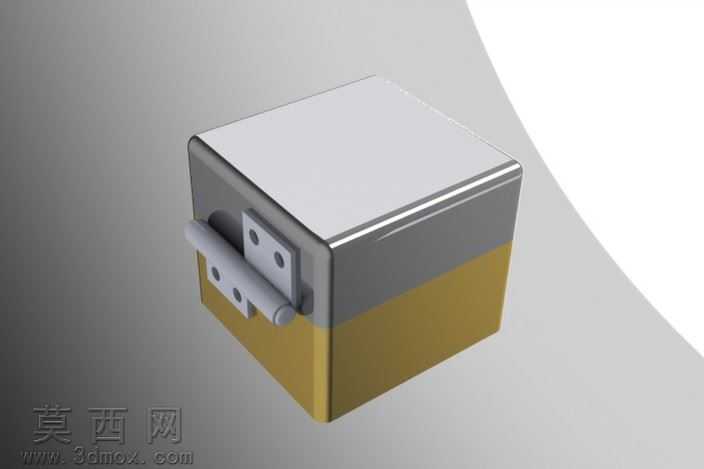

本作品为搭扣式金属储物方箱的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以基准面为定位参考，绘制箱体主体的正方形截面草图，通过拉伸凸台命令生成等壁厚的立方体箱体基体，对箱体所有棱边执行等半径圆角处理，避免尖锐棱角带来的安全隐患，同时提升外观的精致度。箱盖与箱体采用一体化合页连接结构，在建模时预留了合页的转轴安装孔位，保证开合动作的同轴度精度，避免装配干涉。箱体正面的搭扣锁结构为核心功能部件，建模时拆分了锁座、锁扣、扳扣、固定铆钉四个独立零件，通过装配约束完成搭扣的可动结构搭建，还原搭扣下压锁紧、上扳解锁的真实运动逻辑，锁座与箱体表面采用贴合约束，保证安装位置的精准度。材质与渲染阶段，在三维渲染环境中为箱体上半部分赋予磨砂银金属材质，调整金属粗糙度参数模拟哑光不锈钢的细腻质感，下半部分赋予暖黄色哑光烤漆材质，设置合适的反射率与漫反射参数还原漆面的柔和质感，搭扣部件采用亮面镀铬金属材质，通过高反射参数突出金属五金件的光亮质感，与箱体主体材质形成视觉层次区分。渲染时采用三点布光方案，主光源从侧上方45度投射，打出箱体的立体轮廓与搭扣的结构阴影，辅助光源从另一侧补光弱化暗部死黑，背光源勾勒箱体边缘轮廓，背景采用深灰色哑光背景突出主体，渲染输出的效果图清晰呈现箱体的双色拼接外观与搭扣的结构细节。设计思路上，这款方箱定位为小型工业储物容器，方正的外形可最大化利用存储空间，双色拼接设计打破纯金属箱体的单调感，搭扣式锁紧结构操作便捷、锁紧可靠，可满足小型零部件、工具等物品的收纳存储需求，整体结构紧凑，开合逻辑符合日常使用习惯，兼顾实用性与外观辨识度。
