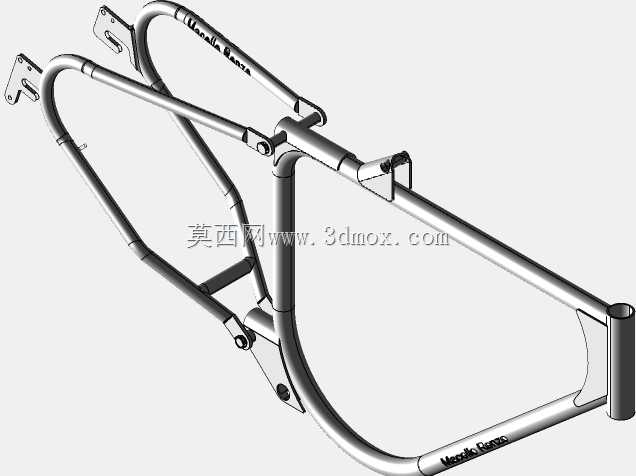

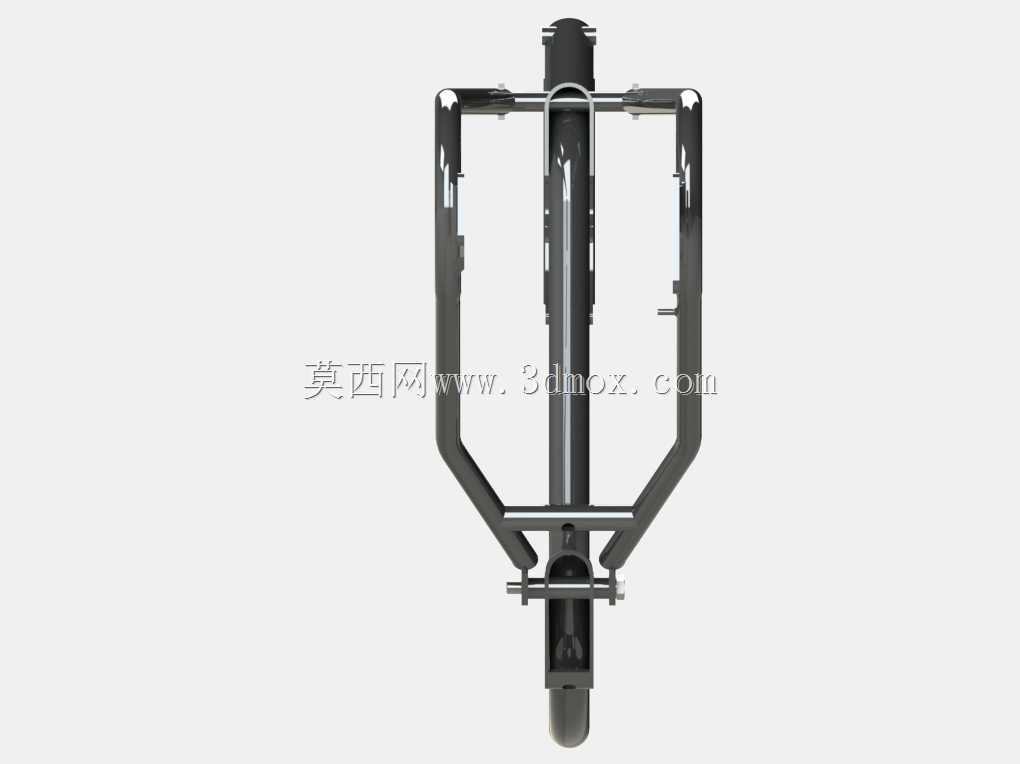

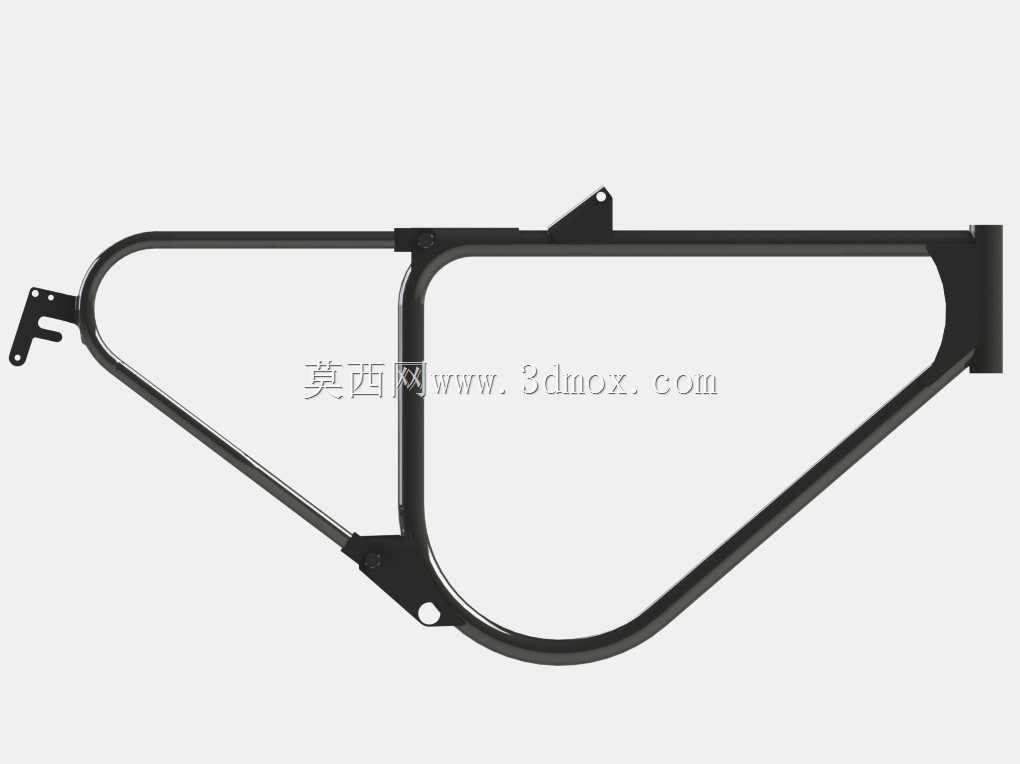

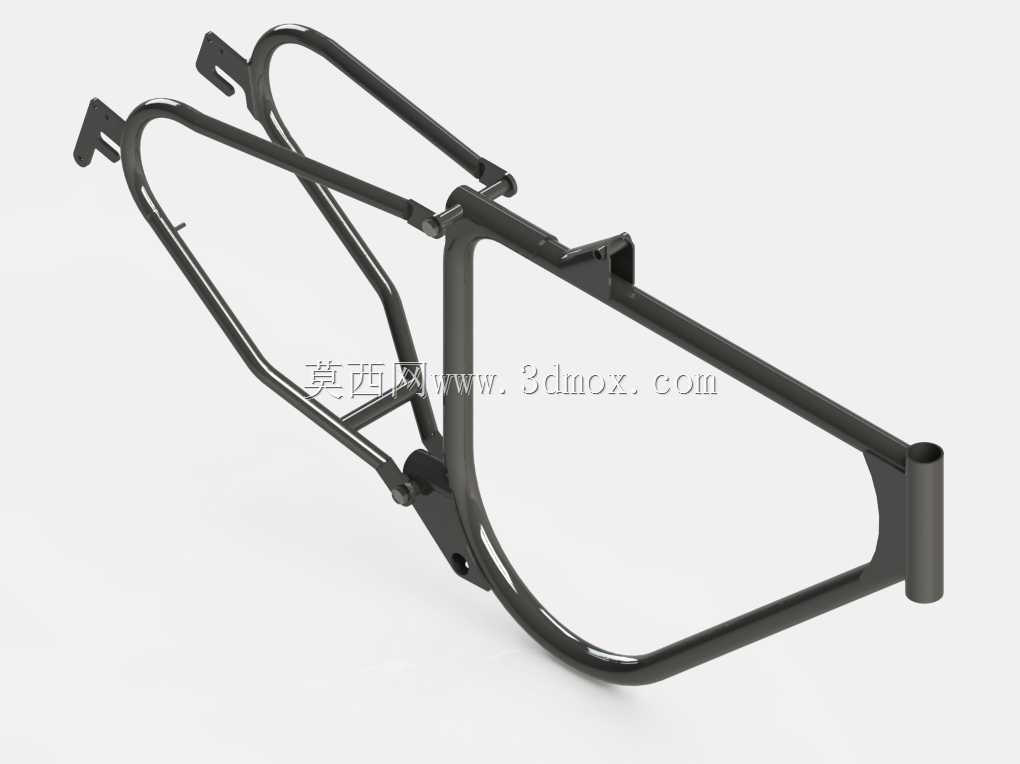

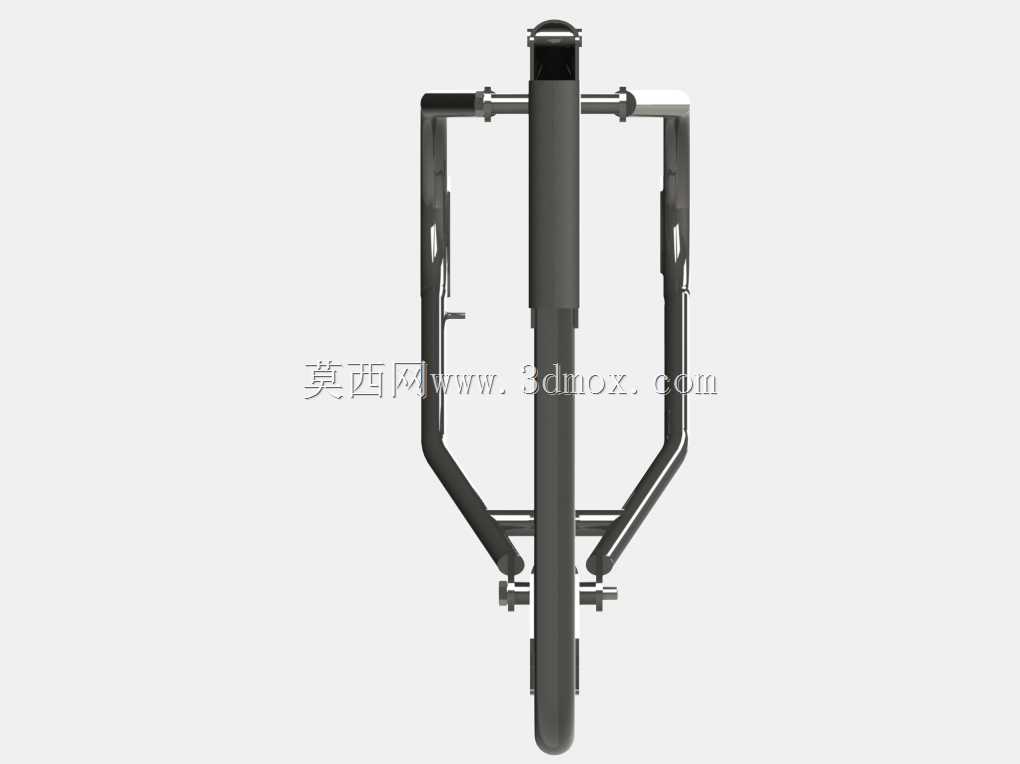

彪马2da系列摩托车车架结构设计

　　这款车架作为两轮摩托车的核心承载基体，日常使用场景覆盖城市通勤、非铺装路面短途穿越等多种骑行工况，是连接动力总成、行走系统、操控组件与覆盖件的核心骨架，所有车载部件的安装定位都需要依托车架的基准点位完成，其结构刚度、强度直接决定整车骑行的操控稳定性与使用寿命。从结构设计思路来看，该款车架采用钢管弯折成型后拼焊的框架式结构，主受力环采用大直径薄壁钢管弯折成闭合轮廓，在车头转向管、后摇臂铰接点、发动机悬挂点这几处应力集中区域，都额外设置了加强筋片与加厚连接耳片，避免长期交变载荷下出现焊缝开裂或者结构形变。在实际装配过程中，车架的前部转向立管需要匹配对应型号的方向柱轴承组，立管的内孔尺寸、上下端面的平行度公差直接影响转向操作的顺滑度，

　　若公差控制不当，高速骑行时很容易出现车把抖动、转向卡滞的问题。车架下部的发动机安装点位，预留了适配彪马2da系列动力单元的三个悬挂孔位，孔位的同轴度、相对位置精度需要控制在合理范围内，否则装配时会出现发动机安装别劲，运行过程中振动会直接传递到车架，加剧车架焊缝的疲劳损伤，同时也会影响骑行舒适性。后段的弧形结构主要为后轮跳动预留足够的运动空间，同时兼顾后减震器下安装点的布置，该区域的管型曲率经过反复校核，既保证后轮在最大压缩行程时不会与车架发生干涉，也能让后减震的受力方向始终处于设计最优区间，避免减震器承受额外的侧向力导致油封过早损坏。车架上部的安装支座用于固定油箱、座椅底座与侧覆盖件，这些点位的位置精度会直接影响外观件的装配间隙，

　　若支座焊接位置出现偏差，很容易出现覆盖件装配缝隙不均、行驶过程中出现异响共振的问题。从安装边界来看，这款车架的整体宽度控制在两轮车常规通行的合理范围内，不会超出车把的整体宽度，能够满足狭窄路段通行的需求；前后安装点的距离适配该系列车型的轴距设计，兼顾低速转向灵活性与高速行驶的直线稳定性。在结构受力层面，这款车架的主环采用三角形受力结构设计，当车辆经过颠簸路面时，后轮受到的冲击载荷会通过后摇臂、后减震器传递到车架的两个受力支点，再通过主环的钢管结构分散到整个车架，避免局部应力集中；前部制动时产生的纵向载荷，会通过前叉传递到转向立管，再通过斜向布置的加强管传递到车架下部的发动机安装位，借助发动机本身的刚性辅助承载，

　　进一步提升车架整体的抗扭性能。在生产制造环节，这款车架的所有钢管弯折都需要采用冷弯工艺，避免热弯导致的钢管材质力学性能下降，焊接完成后需要进行整体去应力退火处理，消除焊接过程中产生的内应力，防止后续使用过程中出现结构变形。表面处理采用电泳加喷塑的工艺，能够适应雨天骑行、沿海高盐雾环境下的防腐蚀需求，避免钢管过早出现锈蚀影响结构强度。对于三维建模从业者而言，复刻这款车架时需要重点关注各个弯折段的曲率半径、连接耳片的角度与孔位尺寸，尤其是几处关键安装点位的相对位置关系，不能只做外观曲面的复刻，要充分考虑实际装配时的公差预留与受力需求，否则建出来的模型只能用于外观展示，无法用于实际的结构验证与装配模拟。在进行有限元分析验证时，需要重点模拟颠簸路面冲击、紧急制动、高速过弯这几种极端工况下的应力分布，对应力超过材料许用值的区域进行结构优化，在保证强度足够的前提下尽可能降低车架整体重量，实现轻量化与结构强度的平衡。
