安费诺ELR4A四针高压接插件结构设计

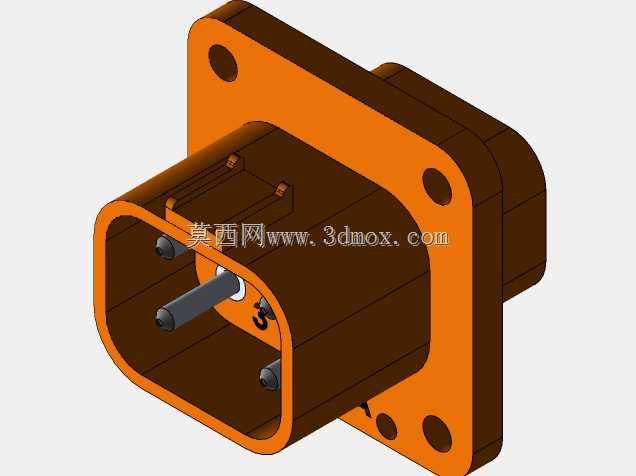

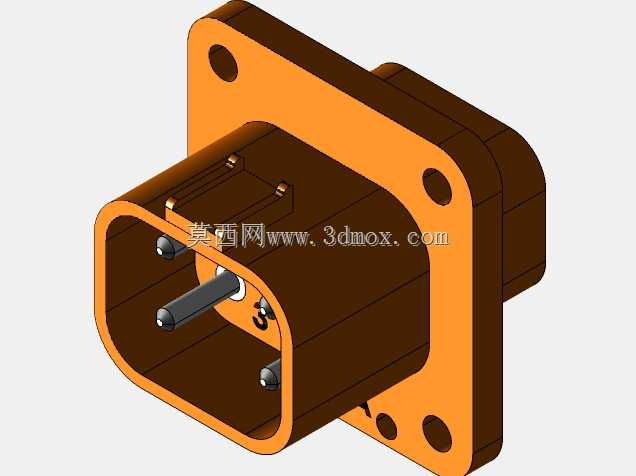

在新能源车辆高压配电回路、电动工程机械动力传输单元、储能设备高压线束接驳场景中，高压接插件的结构可靠性直接决定整套动力系统的运行稳定性，这款四针高压接头的结构设计，完全围绕高压大电流工况下的连接稳定性、安装便捷性、防护冗余度展开。从安装边界来看，接头采用方形法兰安装结构，法兰面预留四个对称分布的安装孔，孔位公差按照IT7级精度控制，适配M4规格的安装螺钉，安装时法兰面与设备壳体之间可加装橡胶密封垫，压缩量控制在25%-30%区间即可满足IP67级的防护要求，不会出现高压舱进水进尘导致的绝缘失效问题。接头的插合端采用带导向倒角的方腔结构，插合时公针首先进入母端的导向喇叭口，不会出现插歪导致的针体弯折、接触件镀层刮伤问题，方腔边缘做了R1.5的圆角处理，避免装配时割伤操作人员的防护手套，也能减少线束护套的磨损。内部的四个接触插针采用不等径布局？不，仔细看结构，四个插针按照功能区分，其中三根为动力传输针，一根为信号辅助针，动力针的直径比信号针大2mm，载流能力按照单针200A的持续工况设计，接触件采用铜合金基材表面镀银处理，接触电阻控制在0.2毫欧以内，大电流通过时的温升不会超过40K，满足高压部件的温升限值要求。设计时特意在插合腔内部设置了防错定位凸台，只有对位准确时公母端才能完全插合，避免现场装配时出现错插、反插导致的线路短路问题，插合到位后会有清晰的卡扣锁止反馈，不需要额外做标记就能判断是否装配到位。法兰与主体壳体采用一体化注塑成型？不对，这款接头的壳体采用耐高温绝缘工程塑料，法兰部分的安装孔内嵌了金属衬套，避免多次拆装后塑料孔位出现滑牙、开裂问题，金属衬套与塑料本体之间采用滚花结构过盈压装，拉脱力超过500N，不会出现衬套脱落的情况。从实际使用场景出发，这款接头的插拔力控制在80-120N区间，单人徒手即可完成插合作业，不需要借助专用工具，后期维护时拆卸效率更高，插合后的锁止结构能承受150N的轴向拉脱力，车辆行驶过程中的振动、冲击不会导致接头松脱。接触件的尾部采用压线式接线结构，适配16平方毫米的高压线缆，压接部位做了防滑齿结构，压接后线缆的拉脱力超过2000N，不会因为线束拖拽导致接触件退针。在三维建模过程中，所有配合面的间隙都按照0.1mm的装配间隙预留，考虑到塑料件的成型收缩率，壳体的成型尺寸按照1.005的收缩比例做补偿，避免注塑成型后出现尺寸超差导致的装配干涉。插针的固定采用卡槽式结构，插针装入壳体后通过尾部的绝缘压板锁止，不需要额外打胶固定，装配工序更简单，后期如果出现插针损坏也可以单独更换，不需要整体报废接头。接头的外表面没有多余的凸起结构，安装后突出设备壳体的高度控制在35mm以内，在空间紧凑的高压舱内部也能顺利布置，不会和周边的线束、支架出现干涉。针对高压工况的绝缘要求，壳体材料的漏电起痕指数达到CTI600级别，相邻插针之间的绝缘距离超过8mm，在1500V的额定电压下不会出现爬电、击穿问题，满足新能源高压系统的绝缘安全规范。在做结构验证时，这款接头经过1000次插拔循环后，接触电阻的上升幅度不超过初始值的20%，防护性能依然满足设计要求，在-40℃到125℃的工作温度区间内，壳体材料不会出现脆化、软化问题，接触件的镀层也不会出现氧化脱落，完全覆盖车载、工业电动设备的工作温度范围。
