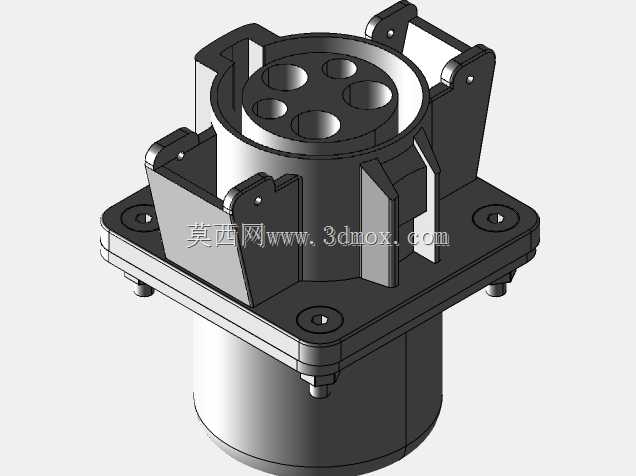

J1772交流充电接口车载端插座结构

该结构为车载端交流充电连接插座，是新能源车辆与外部交流供电桩建立物理连接与信号交互的核心接口部件，主要适配符合SAE J1772标准的北美及国内早期交流充电场景，覆盖私人家用充电桩、公共交流充电站、便携充电枪等各类交流补能场景的对接需求，承担交流电能传输、充电连接确认、控制信号交互、防护接地等核心功能，是车载充电系统外露在车身侧的关键交互部件。

从实际装车使用的角度看，该部件的安装边界需匹配车身侧围或充电口盖板内部的安装空间，法兰安装面预留四个对称布置的通孔安装位，可通过螺栓直接固定在车身钣金或充电口安装支架上，安装法兰与车身贴合面需预留密封胶条的布置空间，保证装配后达到IP54以上的防尘防水等级，避免日常行车过程中雨水、灰尘进入接口内部造成接触不良或短路风险。接口外露端的轮廓尺寸需匹配常规充电口盖板的内部容纳空间，插拔方向的轴向尺寸需保证充电枪插入后，枪体与接口的配合深度符合标准要求，不会出现插接过浅导致的接触虚接，也不会因插接过深顶碰内部接线端子。

结构设计上，接口前端采用带定位导向的插孔腔体结构，插孔排布完全遵循J1772标准的针脚定义，分别对应交流火线、零线、接地、充电连接确认、控制导引等回路，每个插孔内部设置独立的端子固定腔，端子采用冠簧式接触结构，保证充电枪插针插入后接触电阻稳定在毫欧级，避免大电流充电过程中出现端子过热问题。接口外侧设置带锁止卡扣的配合结构，充电枪插入到位后可与枪体的锁止卡舌配合锁定，防止充电过程中枪体意外脱落导致充电中断，同时锁止结构与车辆中控锁联动，车辆锁止状态下外部无法强行拔下充电枪，保障充电过程的安全性。

接口尾部设置圆柱形的接线腔体，用于容纳各针脚的接线端子与线缆压接部位，腔体尾部预留线缆密封格兰头的安装位置，可适配不同线径的车载高压线缆与信号线缆，线缆接入后通过格兰头锁紧密封，实现尾部的防水防尘。整个外壳主体采用耐候性工程塑料注塑成型，兼顾绝缘性能与抗冲击性能，可承受-40℃到85℃的工作环境温度，适配不同地域的户外使用场景，安装法兰内嵌金属衬套，避免螺栓紧固时塑料壳体出现应力开裂，提升安装结构的长期可靠性。

在结构建模过程中，需要重点校验插孔的位置度公差，保证各插孔相对于安装法兰的位置偏差控制在0.1mm以内，确保充电枪插入时各针脚可顺利对位，不会出现插针顶弯的问题；同时需要模拟充电枪的插拔行程，校验锁止结构的卡合量，保证锁止到位后卡舌的啮合深度不小于2mm，同时解锁行程顺畅，不会出现卡滞。另外需要考虑接口内部的防误插结构，腔体内部设置不对称的导向筋，只有符合J1772标准的充电枪才能顺利插入，避免其他类型的插头误插造成接口损坏或电气短路。

从实际运维的角度，该结构的外露端面设置防尘盖的安装转轴位，未充电状态下防尘盖可覆盖插孔腔体，避免灰尘、蚊虫进入插孔内部，同时防尘盖与接口本体之间设置软质连接带，防止防尘盖丢失。接口的金属接触部件全部采用镀银处理，提升导电性能的同时增强抗氧化能力，保证长期插拔使用后接触性能不会出现明显衰减，整个结构的机械寿命可满足一万次以上的插拔循环，覆盖车辆全生命周期的使用需求。
