13英寸充气式手推车行走轮结构

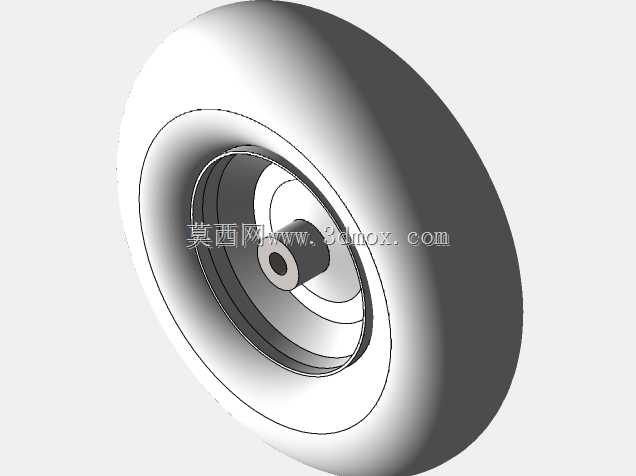

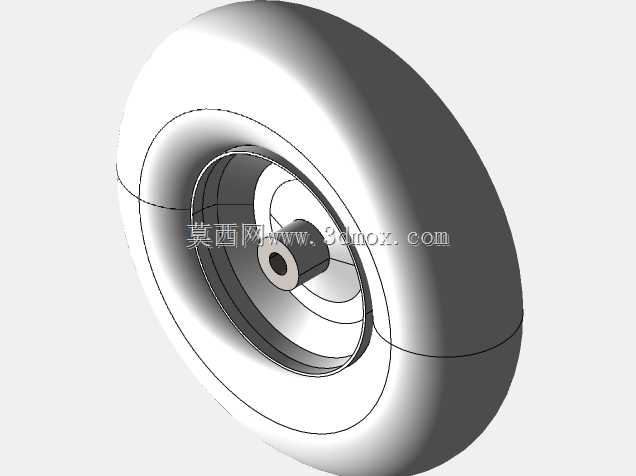

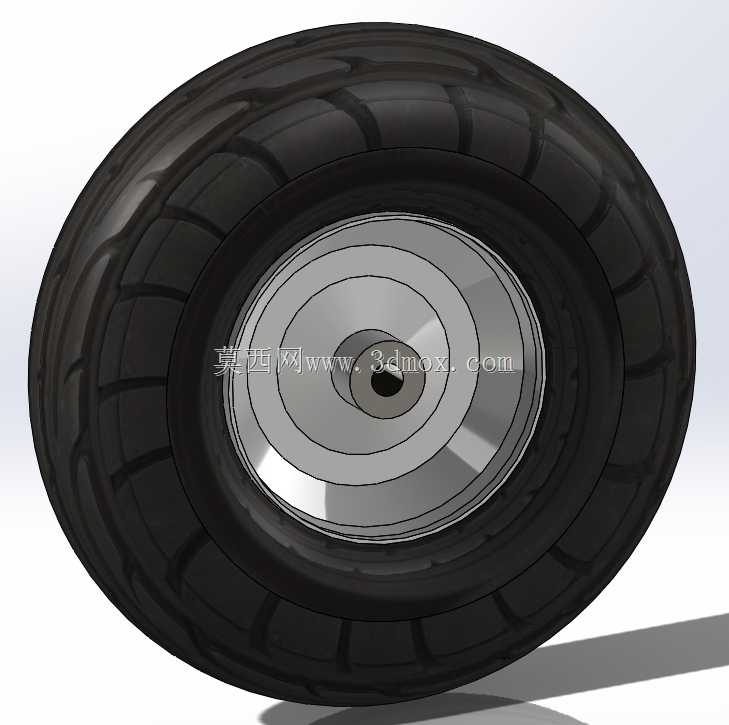

这款13英寸规格的充气行走轮，是小型短途载运设备的核心行走部件，日常在厂区物料周转、仓储短途驳运、户外小型作业载具、学生工程竞赛载具上都能见到同规格产品的应用，尤其适配皂盒赛车这类轻量化竞速载具的改装与搭建需求，也能满足庭院工具车、小型手推作业平台的行走承载要求。从结构设计来看，轮组采用橡胶充气胎面搭配金属轮毂的分体式结构，胎面设计了连续的块状防滑花纹，花纹块的排布兼顾了硬质铺装路面的滚动阻力控制与非硬化路面的抓地性能，胎侧的弧度设计预留了充足的充气形变空间，在经过小幅度路面颠簸时，胎体自身的弹性形变可以吸收大部分冲击，避免载具上的物料因为刚性冲击出现散落、磕碰的问题。轮毂采用中心对称的冲压结构，中心安装位设计为5/8英寸球头安装接口，适配市面上绝大多数通用手推车的轮轴安装尺寸，3英寸的中心轮毂直径既保证了轮轴安装位置的结构强度，也控制了轮毂自身的重量，不会给轮组增加不必要的转动惯量。在实际选型适配时，需要注意轮组的安装边界尺寸：轮胎整体外径为13英寸，充气后胎体宽度为4英寸，安装时需要给胎侧预留至少0.5英寸的侧向摆动间隙，避免轮组转动时与车架支腿发生摩擦干涉；中心安装孔的球头结构需要匹配对应直径的轮轴与锁紧垫片，安装完成后需要检查轮组的转动同轴度，避免出现偏心转动带来的滚动阻力增大、胎面偏磨的问题。设计建模过程中，胎面花纹的建模采用了阵列贴合的方式，先绘制单个花纹块的截面轮廓，沿胎面的弧面路径进行圆周阵列，同时对花纹块的边缘做了小尺寸的圆角过渡，还原实际橡胶轮胎的硫化成型特征，避免尖锐棱角带来的建模失真；轮毂部分的建模严格按照冲压件的工艺特征处理，轮毂上的加强筋冲压深度、安装面的平面度都参考了实际量产产品的参数，保证模型在做虚拟装配、运动仿真时的尺寸匹配度。这类充气轮相比同尺寸的实心橡胶轮，自重更轻，缓冲性能更好，在同等载重能力下，滚动阻力比实心轮低30%左右，非常适合需要频繁人力推动的载具使用，在日常使用中只需要保持标准胎压，就能保证稳定的承载性能与行走平顺性，不会因为路面的小碎石、轻微坑洼出现卡滞、跳轮的问题。在做载具整体设计时，轮组的安装高度直接决定了载具的底盘离地间隙，这款13英寸轮组的安装中心到胎面底部的距离为6.5英寸，在确定车架轮轴安装位高度时，可以直接参考这个尺寸预留底盘间隙，避免底盘过低刮蹭路面，同时也要注意轮组的转动行程范围内不要布置突出的车架结构，防止转向或者轮组跳动时出现结构干涉。
