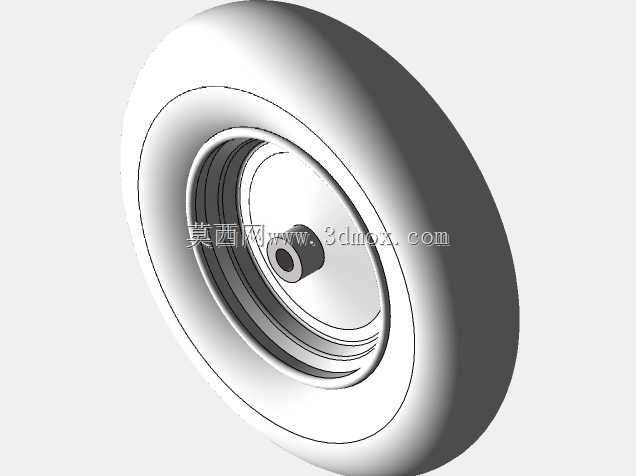

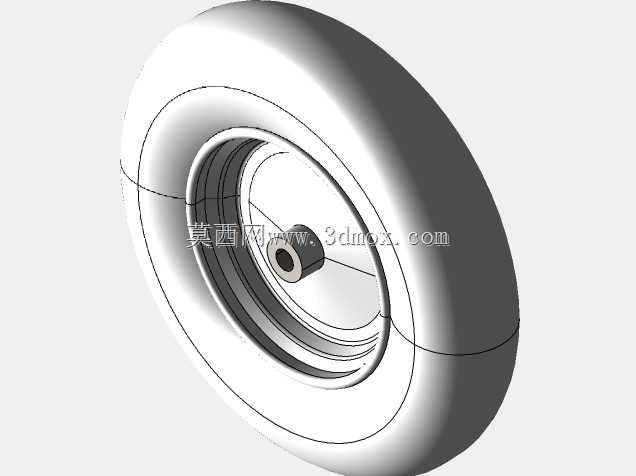

马拉松工业15.5英寸手推车轮毂轮胎结构

在轻型物料搬运、小型移动作业平台、自制竞赛小车这类场景里，行走轮组的选型和建模往往是容易被忽略但直接影响使用体验的环节，这套15.5英寸手推车轮组的三维结构，刚好覆盖了这类低压充气轮的完整设计细节，能直接给相关设备的行走机构设计提供参考。先从实际使用场景说，这类充气轮最常出现在庭院手推车、小型工具转运车、学生工程竞赛用的肥皂盒赛车上，和实心轮相比，充气结构能过滤掉铺装路面、草地、碎石路面的细碎颠簸，不会像硬塑料轮那样在不平整路面上出现弹跳、推移物料的问题，哪怕是载重在额定范围内过减速带或者小坑洼，胎体的形变也能吸收大部分冲击，既保护车架上搭载的易损物件，也能降低推行时的手部反震力。

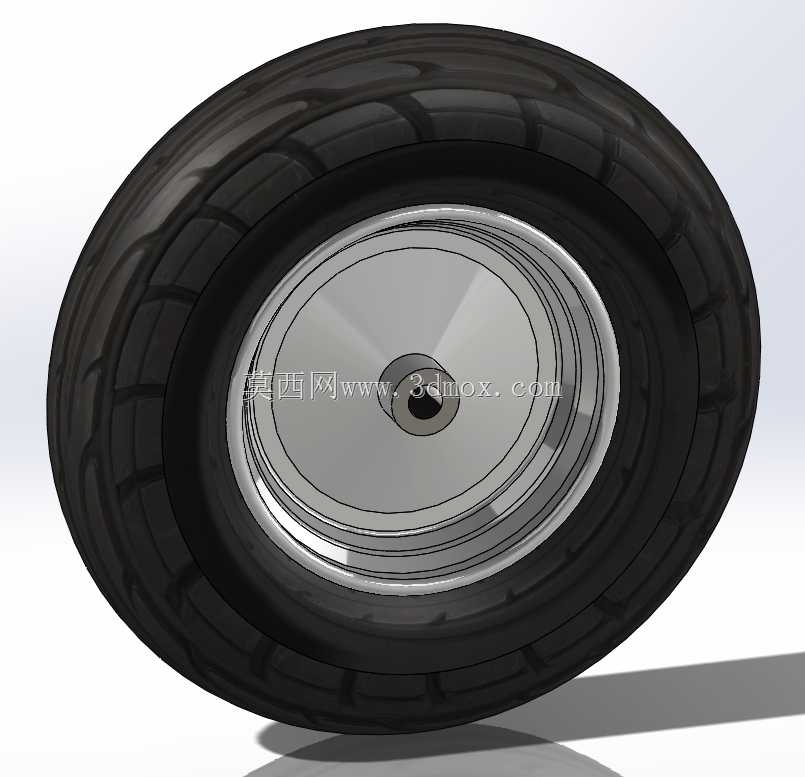

从结构设计的逻辑来看，这套轮组没有采用复杂的分体快拆结构，完全是面向工业级民用工具的耐用性导向设计。胎面做了连续的肋状花纹，不是深齿的越野胎纹，这种设计的考量很明确：主要适配硬化路面、压实土路这类常规手推车作业场景，连续肋条在平整路面上的滚动阻力更小，推行更省力，同时花纹沟的深度足够在轻度湿滑路面排出接触面的积水，避免侧滑，胎侧的厚度做了加强，防止在工地、庭院场景里被尖锐的碎石、树枝扎穿胎壁。轮毂部分采用的是3英寸中心孔距的冲压金属结构，轮辐是对称的多段圆弧过渡，没有尖锐的应力集中角，哪怕是满载情况下急停或者过坎，轮辐的受力能均匀分散到整个轮圈上，不会出现局部应力过大导致的轮圈变形。

安装边界的尺寸设计是这套轮组最值得参考的部分，轮组总直径15.5英寸，对应的轮胎规格是4.80/4.00-8，这个规格是轻型充气轮的通用标准尺寸，配套的轮轴安装位适配3/4英寸的滚珠轴承，轴承直接压装在轮毂中心的轴承座里，不需要额外做轴套转接，不管是替换现有手推车的损坏轮组，还是给自制的移动平台配行走轮，只要轴径匹配3/4英寸、安装开档符合轮毂宽度，就能直接装用，不需要额外改结构。很多人做这类轮组建模的时候容易忽略轮胎和轮毂的配合公差，这套模型里还原了胎圈和轮圈的卡合结构，胎圈的内置钢丝圈位置、轮圈的卡槽深度都做了对应，实际生产里这个位置的尺寸如果偏差超过1mm，就会出现充气后胎圈脱槽、慢漏气的问题，建模时把这个配合关系做准确，后续出工程图或者做装配模拟的时候，就能提前规避装配干涉、密封失效的问题。

从功能特性上看，这套轮组的额定承载是匹配普通家用、轻型工业手推车的负载需求，充气胎压不需要打太高，保持在低压状态就能获得足够的缓冲性能，中心的滚珠轴承是双面密封结构，能阻挡日常使用中的灰尘、泥水进入轴承滚道，不需要频繁加注润滑脂，维护成本很低。做这类行走部件的三维建模时，不能只做外观的曲面，要把实际装配的层级关系理清楚：从外到内分别是带花纹的橡胶胎体、胎圈钢丝层、冲压金属轮辋、中心压装的密封滚珠轴承，每个部件的配合面都要留对公差，比如轴承和轴承座的过盈量、轮辋和胎圈的配合间隙，这些细节在做整机装配模拟、运动仿真的时候，会直接影响仿真结果的准确性，要是建模时把轮胎做成和轮毂粘死的一体结构，后续做轮胎受力形变分析、滚动阻力仿真的时候就没法得到有效数据。

很多做小型移动设备设计的工程师，在选轮组的时候往往只看直径和负载，忽略了安装位的轴承尺寸、轮辋宽度这些边界参数，最后买回来的轮子装不上，或者装上去之后出现轮组偏摆、转动卡滞的问题，这套模型把所有安装相关的尺寸都做了准确还原，不管是用来做手推车的整机设计配数模，还是用来做轮组的国产化替代参考，都能直接提取尺寸做选型核对，不需要再反复测绘实物。另外胎面的花纹建模也做了细节还原，不是简单的贴图，而是实体的花纹凸起，做渲染或者3D打印样件的时候，能直接呈现真实的胎面质感，打印出来的样件甚至能直接用来做装配干涉验证，检查轮组在车架上转动的时候会不会和车架支腿、刹车结构发生刮蹭。
