多格分隔式物料承载托盘结构设计

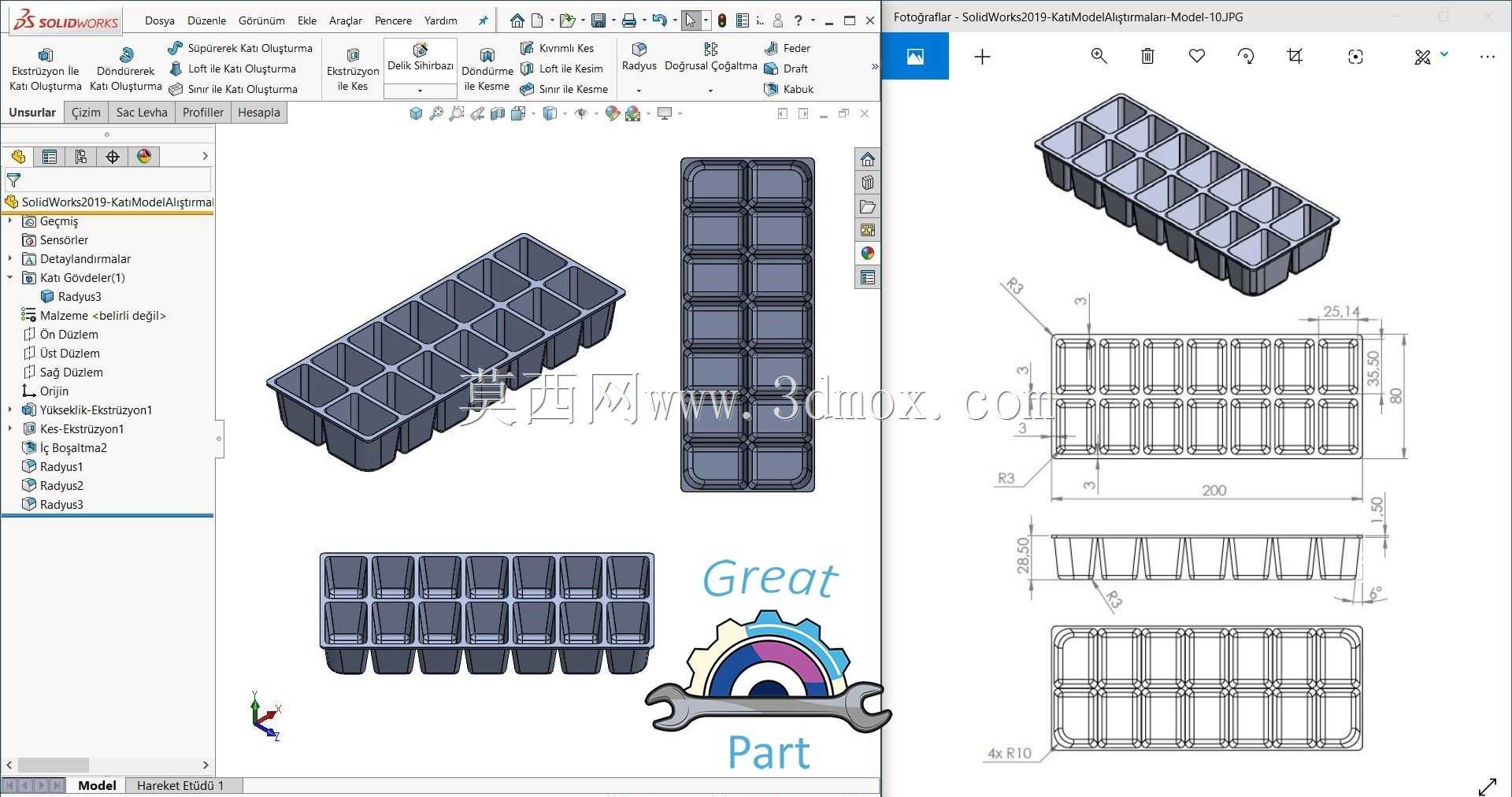

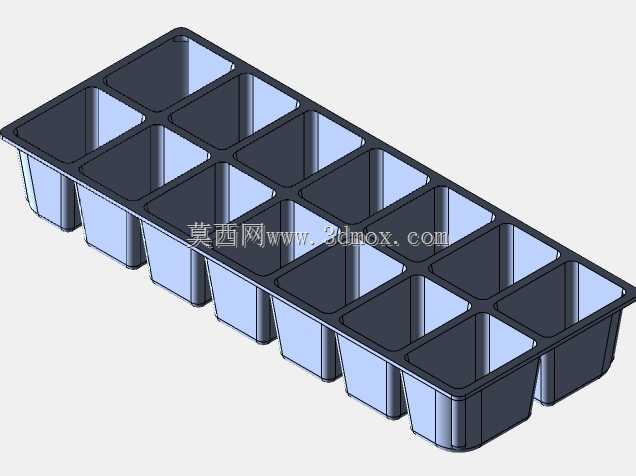

　　这类多格分隔托盘在轻工制造、电子元器件分装、食品加工前道物料周转、小型精密零件仓储环节应用十分广泛，不同于平面托盘的无分隔设计，带独立格槽的结构可以避免不同批次、不同规格的小型工件在转运过程中发生混料、磕碰，尤其适合尺寸规整、单个体积偏小的零件存放，比如精密五金冲压件、电子接插件、烘焙成型胚料、小型注塑零部件的工位间转运与线边暂存。从结构设计逻辑来看，该托盘采用整体式薄壁注塑成型思路，外围设置连续的围边结构提升整体刚性，围边高度略高于内部格槽的分隔筋，一方面可以在多层堆叠时提供定位支撑，避免上层托盘直接压到格槽内的物料，另一方面围边外侧的拔模斜度经过匹配设计，堆叠时上下托盘可以实现顺畅嵌套，

　　空盘状态下堆叠占用的仓储空间能压缩60%以上，大幅降低空容器的仓储与返程运输成本。内部的分隔筋采用交叉布置的网格结构，筋条厚度从根部到顶部做渐变减薄处理，既保证每个独立格槽的侧壁有足够的支撑强度，避免盛装偏重物料时隔壁发生变形歪扭，又能控制整体成型后的塑件重量，减少原材料耗用。格槽的底部做了微凸的防滑点阵结构，当放置表面光洁的小型零件时，可以减少零件在格槽内的滑动摩擦，避免转运过程中零件表面被划伤，同时格槽底部预留了微小的排气间隙，清洗托盘后残留的水渍可以快速沥干，不会在格槽内积留液体造成物料受潮锈蚀。从尺寸边界来看，托盘整体外轮廓长度控制在300mm级，宽度与高度匹配人工单手搬运的受力范围，

　　操作人员可以直接端持托盘两侧完成工位间的物料传递，不需要额外借助搬运工具，适配流水线工位的操作空间限制。托盘侧壁的转角位置全部做了圆弧过渡处理，没有尖锐的直角结构，一方面可以避免注塑成型时转角位置出现应力集中导致的开裂问题，另一方面也能消除操作人员搬运时的割手风险，符合车间作业的安全设计要求。格槽的单格尺寸经过统一化设计，同规格的托盘格槽尺寸完全一致，可以兼容标准尺寸的物料盒内衬，当需要存放更小尺寸的零件时，不需要更换整个托盘，只需要在对应格槽内加装细分隔内衬即可实现多规格物料的兼容存放，提升容器的通用适配性。托盘底部的边缘设置了连续的支撑筋条，当托盘放置在工作台面或者流水线输送面上时，支撑筋条可以让托盘底部与接触面保持均匀的受力，

　　避免托盘因为局部受力不均发生翘曲，同时筋条的高度预留了足够的间隙，方便自动化设备的叉指或者机械手从底部取放托盘，适配自动化产线的上下料需求。在结构强度校核层面，设计时重点考虑了满载状态下的挠度变形，通过在托盘底部对应分隔筋交叉的位置增设加强柱，将格槽内物料的重量通过加强柱直接传递到托盘底部的支撑筋上，避免托盘长时间满载存放时底部发生下凹变形，保证托盘可以平稳放置在水平台面上不会出现晃动。另外，托盘的围边顶部做了外翻的卷边结构，这个结构一方面提升了托盘侧壁的抗冲击性能，当托盘发生意外跌落时，卷边结构可以吸收大部分冲击能量，避免侧壁直接开裂，另一方面外翻的卷边也可以作为搬运时的手持位，操作人员抓持时受力更舒适，长时间搬运也不会出现硌手的问题。针对清洗需求，所有格槽的内角都做了圆角过渡，没有清洁死角，配合食品级或者工业级的注塑材质，既可以满足工业零件周转的清洁要求，也可以适配食品加工环节的卫生规范，不需要额外做表面处理就可以直接接触无特殊防护要求的物料。
