双滑臂可调式工装夹持支撑机构

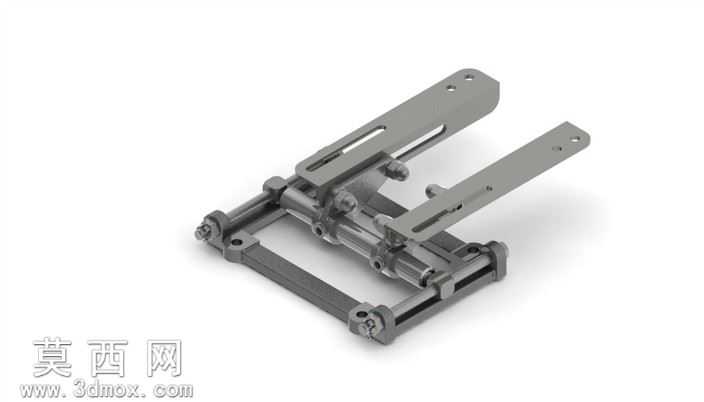

本作品为双滑臂可调式工装夹持支撑机构，采用三维机械设计软件完成全参数化建模，所有零件均按照机械加工工艺标准构建实体特征，建模过程中严格遵循机械设计公差配合规范，对轴孔配合面、滑动导轨面均预留合理的装配间隙，确保虚拟装配后各运动部件无干涉卡滞。模型渲染阶段采用哑光金属材质赋予主体框架，模拟经过发黑防锈处理的45号钢质感，对滑动配合的导杆、转轴部位采用稍亮的金属抛光材质，区分不同加工工艺的表面效果，渲染时采用45度斜向柔光打光，清晰呈现机构的层叠装配关系与结构细节，避免阴影遮挡关键连接部位。该机构整体采用框式底座作为承载基础，底座两侧设置平行的横向导杆作为滑动支撑轨道，中部集成双组平行的滑动组件，上方搭载两条可独立调节位置的长条形滑臂，滑臂上开设长圆形调节槽，可根据待支撑工件的尺寸、定位需求灵活调整安装位置与固定角度，滑臂与滑动座之间采用铰接式连接结构，可实现一定角度的俯仰调节，适配不同外形轮廓工件的支撑需求。底座上的滑动组件内置锁紧结构，调整到位后可通过紧固件锁死位置，避免支撑过程中发生位移，所有连接转轴均采用防松设计，确保工装在使用过程中的稳定性。设计过程中优先考虑工装的通用性与调节便捷性，摒弃了专用工装适配范围窄的缺陷，通过多维度的位置调节能力，可适配多规格小型工件的加工、装配、检测环节的支撑定位需求，整体结构紧凑，受力分布均匀，框式底座在保证结构刚性的同时尽可能减轻整体重量，各零件均采用常见的机械加工型材与标准紧固件，无需特殊定制加工件，具备良好的加工可行性与成本可控性，建模过程中对所有棱角处均添加合理的工艺倒角，既避免应力集中，也符合实际机械加工的工艺要求，整体模型装配层级清晰，零件命名规范，可直接用于工程图导出、运动仿真模拟以及3D打印样件验证。
